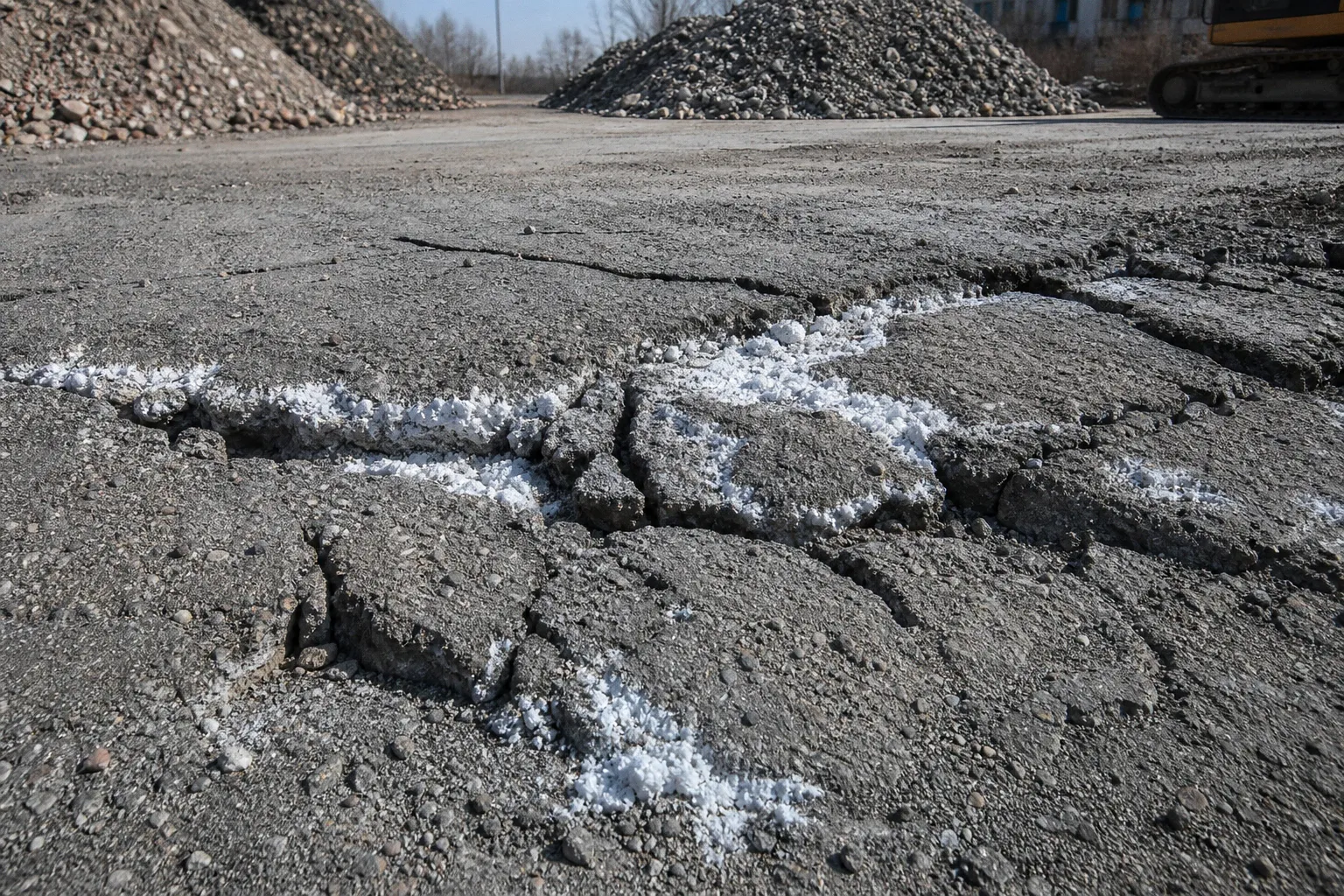

Sulfattreiben bei RC-Schotter: Fehler und Sanierung

Besonders tückisch ist Sulfattreiben: Eine Tragschicht wirkt beim Einbau verdichtbar, tragfähig und optisch unauffällig. Monate später heben sich Pflasterflächen, Asphalt reißt auf, Bordsteine geraten aus der Linie.

Der Auslöser liegt häufig nicht in einem Verdichtungsfehler, sondern bereits deutlich früher: beim Abbruch und bei der Aufbereitung. Gelangen Gipskartonplatten, Gipsputz oder andere gipshaltige Baustoffe in den mineralischen Bauschutt, kann aus einem wertvollen RC-Material ein erhebliches Risiko für den Verkehrswegebau werden. Wer Sulfattreiben bei RC-Schotter beheben muss, steht deshalb meist nicht vor einer kleinen Nacharbeit, sondern vor einer grundsätzlichen Sanierungsentscheidung.

Sulfattreiben ist kein Verdichtungsproblem, das sich mit einer weiteren Walzüberfahrt erledigt. Es ist eine chemische Reaktion im eingebauten Material.

Wie Ettringit eine Tragschicht von innen anhebt

Sulfattreiben bezeichnet eine schädliche Volumenzunahme durch chemische Neubildungen im Baustoff. Entscheidend ist dabei das Zusammenspiel von Sulfationen, Feuchtigkeit und reaktionsfähigen Bestandteilen im zementhaltigen Anteil des RC-Schotters.

Sulfate können etwa aus Gipsresten stammen. Treffen sie unter Feuchteeinfluss auf Calciumaluminathydrate im Zementstein, kann sich Ettringit bilden. Dieses Mineral benötigt deutlich mehr Raum als die Ausgangsstoffe. Die Folge ist keine langsame Setzung, wie sie im Erdbau bekannt ist, sondern eine Quellung mit erheblichem Kristallisationsdruck.

Die Größenordnung erklärt, warum sich der Schaden nicht „wegdrücken“ lässt:

• Bei der Ettringitbildung kann sich das Volumen um bis zu das Achtfache erhöhen; je nach Betrachtungsweise wird auch eine Zunahme bis zu rund 300 Prozent angegeben.
• Der dabei entstehende Kristallisationsdruck kann bis etwa 5 MPa erreichen.
• Übliche Überlagerungsdrücke aus Asphaltaufbau, Pflasterdecke oder Erdreich reichen nicht aus, um diesen Prozess zuverlässig zu unterbinden.
• Feuchtigkeit ist der Beschleuniger: Niederschlag, seitlich eindringendes Wasser, mangelnde Entwässerung oder wiederholte Frost-Tau-Wechsel schaffen günstige Bedingungen für die Reaktion.

Das ist der wesentliche Unterschied zwischen einer unzureichend verdichteten Schicht und einer Sulfatquellung in Recyclingbaustoffen. Eine schlecht verdichtete Tragschicht zeigt sich in der Regel durch Nachgiebigkeit, Spurrinnen oder Setzungen. Beim Sulfattreiben drückt das Material dagegen aktiv nach oben. Der Oberbau wird von unten angehoben, bis er reißt, sich verwirft oder seine Lage verliert.

In der Baupraxis ist die Versuchung groß, eine kleine lokale Aufwölbung zunächst als Pflasterproblem, Frostschaden oder mangelhafte Randbefestigung einzuordnen. Das kann nachvollziehbar sein, führt aber bei sulfathaltigem RC-Schotter in die falsche Richtung. Wird nur die Oberfläche aufgenommen, neu nivelliert und wieder geschlossen, bleibt die chemisch belastete Tragschicht im System. Der Schaden kehrt dann oft zurück – nur mit zusätzlichen Kosten und einer schlechteren Ausgangslage.

Gips im Recyclingmaterial: Der Fehler beginnt beim Abbruch

RC-Schotter wird nicht dadurch problematisch, dass er recycelt ist. Güteüberwachtes RC-Material ist im Erd- und Straßenbau ein sinnvoller Baustoff, sofern Herkunft, Aufbereitung, Körnung und Umweltparameter zum Einbauzweck passen. Das Problem beginnt dort, wo mineralischer Bauschutt nicht konsequent von Fremdstoffen getrennt wird.

Gips ist dabei besonders kritisch. Gipskartonplatten, Stuckelemente, Trockenestriche, gipshaltige Putze oder Mörtelreste sind im Abbruch oft unauffällig verteilt. Werden sie gemeinsam mit Beton, Ziegel und Mauerwerksbruch gebrochen, können die Bestandteile im Materialstrom stark zerkleinert werden. Nach dem Brechen sind sie nicht immer sicher visuell auszusortieren.

Unsortierter Bauschutt kann im Mittel einen Gipsgehalt von rund 3,6 Massenprozent aufweisen; im Einzelfall sind deutlich höhere Anteile möglich. Das steht in einem klaren Missverhältnis zu den zulässigen Werten für hochwertige RC-Gesteinskörnungen. Die Differenz zeigt, weshalb selektiver Rückbau keine theoretische Zusatzleistung ist, sondern die Voraussetzung für belastbare Recyclingqualität.

Drei Stellen, an denen die Materialkette kippt

1. Schadstoff- und Rückbauerkundung bleibt zu grob.

Wenn bei der Planung nur „Bauschutt“ als Sammelbegriff steht, fehlen die Vorgaben für getrennte Ausbaufraktionen. Gipsbaustoffe werden dann nicht gezielt ausgebaut, sondern landen im mineralischen Haufwerk.

2. Auf der Baustelle wird aus Zeitdruck vermischt.

Ein separater Container für gipshaltige Stoffe kostet Fläche, Logistik und Aufmerksamkeit. Andererseits ist der Preis einer vermischten Charge erheblich höher, sobald sie nicht mehr hochwertig verwertet werden kann oder später als Tragschicht versagt.

3. Die Annahmekontrolle beschränkt sich auf den ersten Eindruck.

Weißliche Bestandteile, Plattenreste oder auffällige Feinanteile sind Warnzeichen, aber keine vollständige Analyse. Umgekehrt beweist ein optisch sauberer Haufwerkseindruck noch nicht, dass keine relevanten Sulfatquellen vorhanden sind.

Der Baggerfahrer in der Baugrube kann diese Versäumnisse nicht nachträglich ausgleichen. Er kann die Lage profilgerecht einbauen und die Verdichtung dokumentieren; die mineralogische Qualität des angelieferten Materials entsteht jedoch im selektiven Rückbau, im Recyclingwerk und in der Materialprüfung.

Die sicherste Sanierung beginnt vor dem Abbruch: Gips gehört aus dem mineralischen Stoffstrom heraus, nicht in eine spätere Eluatdiskussion hinein.

Was DIN 4226-100 und EBV tatsächlich absichern

Zwei Regelungsebenen werden auf Baustellen häufig vermischt: die stoffliche Qualität der Gesteinskörnung und die Umweltverträglichkeit beim Einbau. Beide sind relevant, beantworten jedoch nicht dieselbe Frage.

Die DIN 4226-100 setzt für RC-Baustoffe unter anderem Grenzen für Gipsanteile. Für Typ 1, also Betonsplitt, liegt der Höchstwert bei 0,2 Massenprozent. Für Typ 2, Bauwerksplitt, bei 0,5 Massenprozent. Diese engen Werte sind praxisgerecht: Sie machen sichtbar, dass bereits geringe Gipsmengen bei ungeeigneter Verteilung und Feuchteeintrag problematisch werden können.

Die Ersatzbaustoffverordnung wiederum arbeitet bei Recycling-Baustoffen mit Materialklassen und Eluatwerten. Für Sulfat gelten folgende Grenzwerte:

Die Tabelle ist für Ausschreibung, Annahme und Einbau wichtig. Sie ersetzt aber keine technische Einordnung des konkreten Bauvorhabens. Ein Eluatwert beschreibt das Auslaugverhalten unter festgelegten Prüfbedingungen. Er ist ein zentraler Umweltparameter der EBV, jedoch keine pauschale Prognose für jede mineralogische Reaktion in einer zementhaltigen, feuchtebeanspruchten Tragschicht.

Daraus folgt für Planer, Bauherrschaft und ausführendes Unternehmen ein pragmatischer Umgang:

• Die vorgesehene RC-Klasse muss zur Einbausituation und zur vorgesehenen Verwertung passen.
• Lieferschein, Güteüberwachung und Deklaration müssen zur tatsächlich gelieferten Charge gehören, nicht nur zum allgemein beworbenen Produkt.
• Bei anspruchsvollen Verkehrsflächen oder auffälliger Materialherkunft darf die Entscheidung nicht allein auf einer groben Bezeichnung wie „RC 0/45“ beruhen.
• Technische Anforderungen aus Leistungsverzeichnis, ZTV-Regelwerk, Baugrundsituation und Entwässerung sind neben der EBV mitzudenken.

Einerseits ist die EBV ein Fortschritt, weil sie bundesweit eine einheitlichere Grundlage schafft. Andererseits darf aus einer regelkonformen Deklaration nicht die falsche Erwartung entstehen, jede Tragschichtfrage sei damit abschließend beantwortet. Rechtssicherheit und Dauerhaftigkeit müssen zusammen geplant werden.

Warum Geh- und Radwege besonders schnell Schäden zeigen

Sulfattreiben kann unter unterschiedlichen Befestigungen auftreten. Besonders auffällig wird es jedoch bei Gehwegen, Radwegen, Hofzufahrten und anderen Flächen mit vergleichsweise dünnem Oberbau. Dort kann der Expansionsdruck leichter bis an die Oberfläche durchschlagen.

Bei Asphaltflächen zeigen sich zunächst oft einzelne Längs- oder Querrisse, später schollenartige Aufwölbungen. Bei Pflasterflächen wandern Steine aus dem Verband, Fugen öffnen sich und die Fläche verliert ihr Gefälle. Bordsteine werden angehoben oder seitlich gedrückt. Das Problem ist dann nicht nur optisch: Stolperkanten, Pfützenbildung und eine gestörte Entwässerung erhöhen die Folgeschäden.

Eine typische Fehlannahme lautet: „Die Fläche ist zu schwach dimensioniert, also braucht sie mehr Asphalt.“ Das kann bei rein statischer Überlastung ein Thema sein. Bei chemischer Quellung bleibt die Ursache jedoch unter dem Asphalt. Eine dickere Deckschicht kann den Zeitpunkt sichtbarer Schäden verschieben, sie stoppt die Ettringitbildung aber nicht. Im ungünstigen Fall steigt der Sanierungsaufwand, weil zusätzlich mehr gebundene Schichten aufgenommen und entsorgt werden müssen.

Diese Schadensbilder sollten zur Materialprüfung führen

Nicht jede Hebung ist automatisch Sulfattreiben. Frost, Wurzeleinwuchs, Leitungsgräben, bindige Böden oder Setzungen durch Hohlräume sind ebenfalls denkbar. Verdächtig wird die Lage insbesondere, wenn mehrere Merkmale zusammenkommen:

• Aufwölbungen treten punktuell oder abschnittsweise über einer RC-Tragschicht auf, ohne dass ein klarer Leitungsschaden erkennbar ist.
• Die Oberfläche wird angehoben, statt nur einzusacken.
• Risse und Verwerfungen nehmen nach feuchten Perioden sichtbar zu.
• Beim Öffnen der Fläche wirkt das Material lokal verklumpt, zementiert oder von hellen mineralischen Bestandteilen durchzogen.
• Die Verdichtungsdokumentation ist unauffällig, die Schäden entstehen dennoch nach einer zeitlichen Verzögerung.
• Die Fläche befindet sich im Bereich eines Geh- oder Radwegs mit dünner Asphalt- oder Pflasterbefestigung.

Die Diagnose sollte nicht am Rand der Schadstelle enden. Gerade bei RC-Material ist der Chargenbezug entscheidend: Welches Material wurde wann, wo und in welcher Schichtdicke eingebaut? Gibt es Lieferscheine, Prüfzeugnisse, Aufbereitungsnachweise und Fotos der Bauausführung? Diese Unterlagen ersetzen keine Untersuchung, sie ermöglichen aber eine zielgerichtete Probenahme und verhindern, dass man nur Symptome repariert.

Sulfattreiben bei RC-Schotter beheben: Warum der Austausch meist notwendig ist

Ist die Ettringitbildung in einer Tragschicht bereits schadenswirksam, gibt es keine belastbare Baustellenmaßnahme, mit der sich das Material dauerhaft durch Nachverdichten, Überbauen oder lokale Injektionen beruhigen lässt. Die Quellreaktion findet im Korn- und Feinanteilsgemisch statt; ihr Druck ist für die üblichen Oberbauten zu groß.

Die technisch saubere Sanierung besteht deshalb in der Regel aus dem vollständigen Rückbau der betroffenen Tragschicht und ihrem Ersatz durch geeignetes Material. Das klingt zunächst radikal. Im Vergleich zu wiederholten Oberflächenreparaturen ist es jedoch meist der planbarere Weg.

Ein sinnvoller Ablauf sieht so aus:

1. Schaden räumlich aufnehmen und Bauakte sichern.

Hebungen, Rissbilder, Entwässerung, Einbauabschnitte und Anschlüsse dokumentieren. Lieferscheine, Prüfberichte und Einbauprotokolle unmittelbar zusammentragen. Später fehlen diese Unterlagen häufig oder die Materialchargen lassen sich nicht mehr sauber zuordnen.

2. Ursache fachlich untersuchen lassen.

Es braucht eine repräsentative Probenahme aus der geschädigten Schicht, nicht nur lose Stücke von der Oberfläche. Je nach Fragestellung sind Materialzusammensetzung, Sulfatverhalten und mineralogische Neubildungen zu bewerten. Eine reine Sichtprüfung oder ein einzelner Schnelltest genügt bei einem Sanierungsentscheid nicht.

3. Sanierungsgrenze nicht zu knapp ziehen.

Wird nur der sichtbar höchste Buckel ausgebaut, können reaktive Randbereiche im Untergrund verbleiben. Die Rückbaugrenze muss sich an Befund, Einbauabschnitten und Materialwechseln orientieren. Gerade bei homogenen Lieferchargen ist der gesamte Abschnitt kritisch zu betrachten.

4. Ausgebautes Material getrennt halten.

Geschädigter RC-Schotter darf nicht unbesehen wieder in einen hochwertigen Recyclingstrom gelangen. Die Entsorgungs- oder Verwertungsentscheidung richtet sich nach Untersuchung und Annahmebedingungen. Eine klare Trennung auf der Baustelle verhindert, dass weiterer verwertbarer Aushub mit belastetem Material vermischt wird.

5. Planum, Entwässerung und Ersatzbaustoff gemeinsam neu aufbauen.

Nach dem Aushub ist nicht nur eine neue Schotterlage einzubringen. Das Planum, die Frostempfindlichkeit des Untergrunds, die seitliche Wasserführung und die Schichtdicke gehören in dieselbe Betrachtung. Sonst wird zwar der Sulfatfehler entfernt, aber ein anderes Dauerhaftigkeitsproblem eingebaut.

6. Ersatzmaterial chargenbezogen absichern.

Je nach Nutzung kann ein güteüberwachtes RC-Material geeignet sein. In sensiblen Fällen ist auch ein Primärbaustoff die robuste Option. Entscheidend ist nicht der Materialname, sondern die nachgewiesene Eignung für die geplante Tragschicht und den vorgesehenen Einbauort.

Der vollständige Austausch betrifft häufig nicht nur den RC-Schotter, sondern auch die darüberliegenden Schichten. Pflaster, Bettung, Asphalttragschicht oder Deckschicht können durch die Hebung ihre Funktion verloren haben. Hier ist Zurückhaltung fehl am Platz: Wiederverwendung ist sinnvoll, wenn die Baustoffe technisch intakt und sortenrein separierbar sind. Beschädigte oder verformte Schichten lediglich zurückzulegen, schafft jedoch keinen verlässlichen Neubeginn.

Ausschreibung und Bauablauf: So wird aus RC-Material ein kalkulierbarer Baustoff

Die beste Schadensanierung ist diejenige, die nicht erforderlich wird. Dafür braucht es keine überzogene Bürokratie, sondern eine klare Kette von der Ausschreibung bis zur Abnahme.

Im Leistungsverzeichnis sollte RC-Material nicht als bloße Körnung bestellt werden. „RC-Schotter 0/45 liefern und einbauen“ beschreibt weder die Umweltklasse noch die technischen Anforderungen ausreichend. Die Ausschreibung muss die vorgesehene Verwendung, die erforderliche Materialklasse, die Gütenachweise und die Annahmekriterien auf der Baustelle zusammenführen.

Für die Ausführung hat sich eine einfache Rollenverteilung bewährt:

• Planung und Bauleitung definieren Einbauzweck, Schichtaufbau, Anforderungen an RC-Material und Dokumentation.
• Recyclingwerk oder Lieferant stellt die Deklaration, Güteüberwachung und den Chargenbezug bereit.
• Bauunternehmen kontrolliert die Lieferung auf Plausibilität, hält Chargen nachvollziehbar und meldet Auffälligkeiten vor dem Einbau.
• Abbruchunternehmen trennt gipshaltige Baustoffe bereits beim Rückbau, damit sie nicht zum Problem der nächsten Baustelle werden.

Das ist kein Misstrauensvotum gegen Recycling. Im Gegenteil: Hochwertiges Baustoffrecycling funktioniert dann, wenn die Stoffströme sauber geführt werden. Betonbruch, Ziegelanteile, Gips, Holz, Kunststoffe und Dämmstoffe haben unterschiedliche Verwertungswege. Wer sie am Anfang vermischt, erzeugt am Ende teure Ungewissheit.

Bei kleineren Baustellen ist die Logistik oft enger als auf Großprojekten. Gerade dort lohnt eine frühe Entscheidung: Kann der Rückbau getrennt erfolgen? Wo stehen die Container? Welche Fraktion darf in welchen Haufwerken landen? Welche Unterlagen müssen vor der ersten Anlieferung auf dem Tisch liegen? Diese Fragen dauern in der Bauvorbereitung wenige Minuten. Nach einem Treibschaden bestimmen sie dagegen schnell den gesamten Bauablauf.

Der praktikable Maßstab: Materialqualität vor Reparaturreflex

Schäden durch RC-Schotter zu sanieren ist unangenehm, aber kein Grund, mineralische Ersatzbaustoffe pauschal aus dem Straßen- und Erdbau zu verbannen. Diese Schlussfolgerung wäre fachlich zu einfach und wirtschaftlich rückwärtsgewandt. Güteüberwachtes, richtig klassifiziertes RC-Material spart Primärrohstoffe und Transportwege – vorausgesetzt, die Qualität wird nicht nur auf dem Papier, sondern entlang der gesamten Stoffkette gesichert.

Beim Sulfattreiben ist die Grenze allerdings klar: Hat die Tragschicht durch Ettringitbildung bereits begonnen zu quellen, helfen weder zusätzliche Verdichtung noch ein schwererer Oberbau. Die Ursache muss ausgebaut werden. Der vollständige Austausch der geschädigten Schicht ist aufwendig, aber technisch nachvollziehbar und dauerhaft.

Die entscheidende Arbeit liegt deshalb vor dem Einbau: Gips aus dem Abbruchstrom fernhalten, Materialklassen sauber lesen, Chargen dokumentieren und bei Auffälligkeiten rechtzeitig untersuchen. So wird aus der Ersatzbaustoffverordnung kein Hindernis zwischen Schreibtisch und Baugrube, sondern ein Rahmen für Recycling, das auch nach Jahren noch trägt.
