Geotechnische Planung für den Belfast Harbour D3: Tiefwasserliegeplatz im Fokus

Nach einem technischen Überblick auf Geomechanics.io wandelt der Hafenbetreiber Belfast Harbour im Projekt D3 rund 90 Millionen Pfund aufgespültes Gelände in eine neue Tiefwasserliegestelle für große Kreuzfahrtschiffe und Errichterschiffe für Offshore-Windenergie um. Das Vorhaben ist Teil eines bereits angekündigten Kapitalprogramms von 1,3 Milliarden Pfund und gilt nach Einschätzung der Autoren als früher Referenzfall, an dem sich nachfolgende Ausbauphasen messen lassen müssen. Für Erd- und Grundbauingenieure im deutschsprachigen Raum ist der Fall interessant, weil sich hier Baugrund, Beanspruchung und Umweltauflagen überlagern, wie sie auch bei deutschen Hafen- und Kaianlagen regelmäßig auftreten.

Baugrund und Lastannahmen am Liegeplatz

Der Baugrund unter dem künftigen D3-Terminal besteht nach Angaben der Quelle aus heterogenem Auffüllmaterial über weichen alluvialen Ablagerungen. Diese Schichtfolge ist geotechnisch heikel: das künstlich eingebrachte Material streut in Lagerungsdichte, Kornverteilung und Durchlässigkeit, während die darunterliegenden organischen und tonigen Schichten unter Last langsam konsolidieren. Infolgedessen sind zwei Mechanismen getrennt zu bemessen und gemeinsam zu überwachen – vertikale Setzungen aus der Konsolidierung der Weichschichten und laterale Verschiebungen der Kaimauer unter Horizontallast.

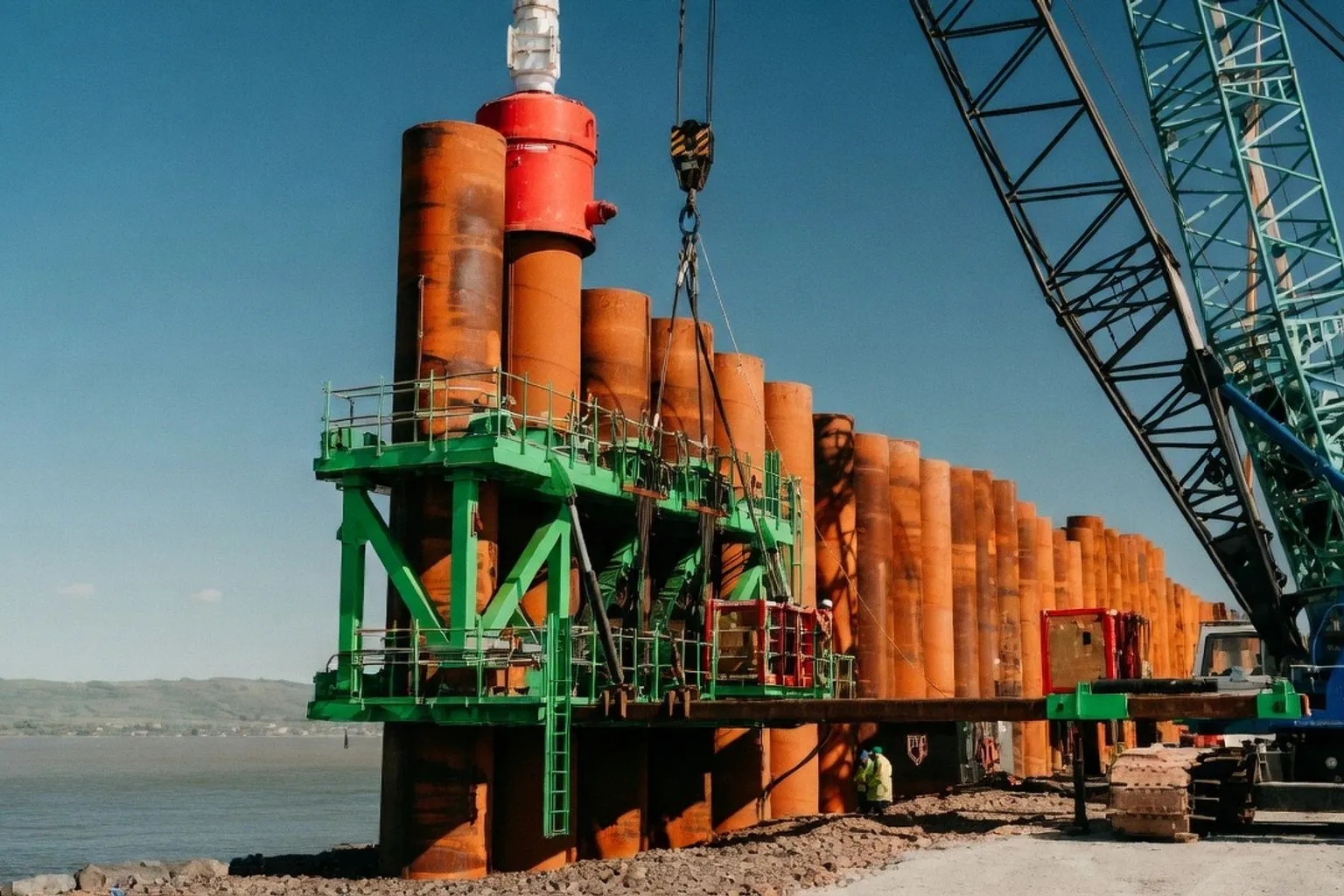

Maßgebend für die Bemessung sind nicht nur Eigengewicht und Erddruck, sondern auch kurzzeitige Stoßlasten aus Anlegemanövern und hochpunktuelle Radlasten aus Hafenkranen. Da der Belfast-Kanal nur enge Tid-Fenster lässt und stark frequentiert ist, werden diese Stoßanteile als quasi-statische Ersatzlasten in den Bemessungsschnitt eingeführt. Eine kombinierte Lastfigur aus Wand-, Erddruck- und Stoßanteilen führt erfahrungsgemäß zu einer Spundwand- oder Bohrpfahllösung mit Rückverankerung, deren laterale Verformung in der Betriebsphase unter einem definierten Grenzwert bleiben muss, weil darüber Gleisanlagen und Kranbahnschienen leiden.

Umweltauflagen als Bauverfahrensgrenze

Bemerkenswert ist die Randbedingung, dass die Bautätigkeiten in Belfast Lough strengen Trübungs- und Lärmobergrenzen zum Schutz der Meeresfauna unterliegen. Daraus ergibt sich eine methodische Einschränkung der zulässigen Rammenergie, weil klassische Rammverfahren hydroakustisch empfindliche Habitate stören können. In der Konsequenz verschiebt sich das Spektrum hin zu vibrationsarmen oder erschütterungsfreien Verfahren wie Bohrpfählen, Pressen oder hydraulischem Einbringen. Wer ein vergleichbares Projekt in einem deutschen Wattenmeer oder Boddengewässer plant, sollte diese Randbedingung bereits in der Vorplanung mit den Naturschutzbehörden abstimmen, statt sie erst in der Ausführungsphase zu lösen.

Skaleneffekt im Investitionsprogramm

Das D3-Vorhaben ist nach Darstellung der Quelle nur eine Etappe des angekündigten 1,3-Milliarden-Pfund-Programms. Damit gewinnt die Frage an Bedeutung, welche Bodenverbesserungs- und Kaimauerverfahren sich in D3 bewähren, weil sie mit hoher Wahrscheinlichkeit an den nachfolgenden Ausbauphasen wiederverwendet werden. Für die geotechnische Begleitung empfiehlt sich in vergleichbaren Fällen eine konsistente Datenstruktur: Baugrundkataster, Setzungsmonitoring und Porenwasserdruckmessungen sollten über alle Phasen mit vergleichbarer Messtechnik und identischen Auswerteverfahren geführt werden, damit Ergebnisse zwischen den Etappen tatsächlich vergleichbar bleiben.

Für die eigene Prüfliste lassen sich aus dem Belfast-Projekt drei Punkte ableiten: Erstens, ob der gewählte Bodenverbesserungsansatz die Setzungsanteile aus Weichschichtkonsolidierung und aus Auffüllungslagerung getrennt ausweist. Zweitens, ob eine messtechnische Begleitung der ersten Betriebsjahre vorgesehen ist, weil sich Verformungsreserven erst unter realer Anlegelast realistisch beurteilen lassen. Drittens, ob hydroakustische oder trübungsbezogene Auflagen bereits in der Verfahrenswahl berücksichtigt sind, nicht erst in der Ausführung. So wird das Belfast-D3-Projekt trotz seiner lokalen Verankerung zu einem Referenzfall dafür, wie sich Hafeninfrastruktur auf schwierigem Baugrund unter Nachhaltigkeitsauflagen heute normgerecht und wirtschaftlich herstellen lässt.
