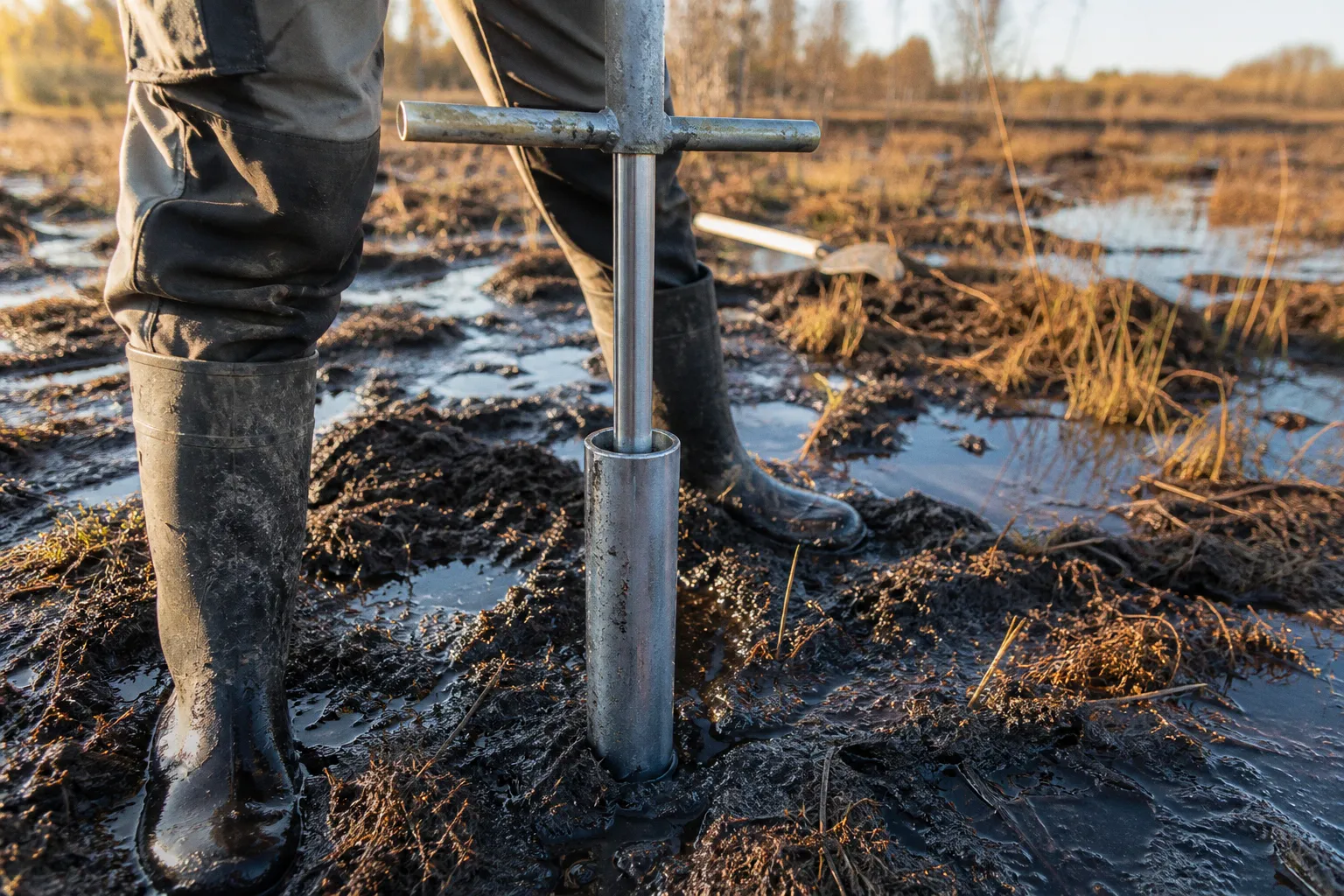

Moorpräparation im Erdbau: Checkliste vor dem Baustart

Wer auf einem Torfhorizont flach gründet, ohne dessen Wassergehalt, Zersetzungsgrad und Setzungsverhalten zu kennen, baut auf einer Wasserblase mit zeitversetzter Reaktion. Die folgende Checkliste führt in der Reihenfolge durch jene Schritte, die vor dem ersten Spatenstich auf einem Moorboden abgearbeitet sein müssen: von der geotechnischen Kategorisierung nach DIN 4020 über die bodenmechanische Bewertung bis zur Wahl zwischen Bodenaustausch, Vorlastschüttung und Tiefgründung.

1. Geotechnische Einordnung: Moorboden zwingt in die GK 3

Bauvorhaben auf Moorböden werden nach DIN 4020 in aller Regel der Geotechnischen Kategorie 3 (GK 3) zugeordnet. Das ist kein Formalismus, sondern die direkte Folge aus drei physikalischen Eigenschaften, die am Baugrund gleichzeitig auftreten: hoher Wassergehalt, ausgeprägte Setzungsempfindlichkeit und eine komplexe Wechselwirkung zwischen Grundwasserspiegel, Torfstruktur und Bauwerkslast.

Konsequenz dieser Kategorisierung: Die Baugrunduntersuchung muss durch einen Sachverständigen für Geotechnik erfolgen, die Ergebnisse sind in einem geotechnischen Bericht zusammenzufassen, und die Bemessung der Gründung verlangt eine rechnerische Setzungs- und Grundbruchanalyse – Daumenregeln sind in GK 3 nicht zulässig.

Mindestens zwei Vorgaben der Norm steuern den Untersuchungsumfang unmittelbar:

• Untersuchungstiefe: Die Aufschlüsse müssen mindestens 2 m unter die geplante Eindringtiefe bzw. den Gründungshorizont des Bauwerks reichen. Liegt die Gründungssohle bei 1 m unter Geländeoberkante, sind also Bohrungen oder Sondierungen bis 3 m unter GOK erforderlich – bei tiefreichenden Torfschichten entsprechend mehr.
• Probenahme: Aus jeder relevanten Schicht sind Bodenproben der Güteklasse 2 oder besser zu entnehmen, damit Wassergehalt, Glühverlust und Zersetzungsgrad im Labor nach DIN 18196 und DIN 18128 bestimmt werden können.

Die Geotechnische Kategorie 3 ist auf einem Moorboden keine Übervorsicht, sondern die direkte Folge aus Wassergehalt, Setzungsempfindlichkeit und Grundwasserwechselwirkung. Wer hier mit „geht schon" kalkuliert, plant ohne Bodenmechanik und damit ohne Setzungsnachweis.

2. Bodenmechanik des Torfs: Warum der Wassergehalt die Tragfähigkeit bestimmt

Ein Moorboden im Sinne der DIN 18196 ist ein wassergesättigter Boden aus Torf mit einer Mindestmächtigkeit der organischen Auflage von 30 cm. Bautechnisch wird zwischen zwei Klassen unterschieden:

• HN – nicht bis mäßig zersetzte Torfe: erkennbar an noch erhaltenen Pflanzenstrukturen, hell- bis dunkelbraun, faserig.
• HZ – zersetzte Torfe: Pflanzenstrukturen visuell aufgelöst, dunkelbraun bis schwarz, breiige bis plastische Konsistenz.

Beide Klassen verbindet ein Wassergehalt, der bezogen auf das Trockengewicht zwischen 100 % und 400 % liegt. Das bedeutet: Auf 1 kg Trockensubstanz kommen 1 bis 4 kg Wasser. Dieser Wasseranteil ist nicht einfach „nass", er bestimmt die Scherfestigkeit und das Kompressionsverhalten des Bodens vollständig.

Infolgedessen trägt ein intakter Torfhorizont Vertikallasten zunächst scheinbar – die Last wird vom Porenwasser übernommen. Erst mit fortschreitender Konsolidierung wird sie auf das Korngerüst übertragen, und genau in dieser Phase treten Setzungen auf, die je nach Mächtigkeit der Torfschicht Monate bis Jahrzehnte andauern. Eine Proctorverdichtung, wie sie für mineralische Böden Standard ist, lässt sich auf reinem Torf nicht sinnvoll anwenden, weil die Verdichtungsenergie in den Porenraum und nicht in ein stabiles Korngerüst eingeleitet wird.

Kapillarität verschärft das Verhalten zusätzlich: Trocknet ein Moorboden an der Oberfläche saisonal ab, entsteht eine Schrumpfriss-Schicht, die bei Wiederbefeuchtung zusätzliche Volumenänderungen mit sich bringt. Für die Gründungsplanung folgt daraus die Pflicht, den Bemessungswasserstand korrekt festzulegen und den Baugrund dauerhaft – nicht nur temporär – gegen Wassergehaltsschwankungen zu schützen.

3. Wirtschaftlichkeitsgrenze des Bodenaustauschs: 2 bis 3 m Tiefe

Der vollständige Bodenaustausch, im Erdbausprachgebrauch „Auskofferung", ist die direkteste Antwort auf einen nicht tragfähigen Baugrund: Torf wird ausgehoben, durch verdichtungsfähiges Material ersetzt. Diese Lösung stößt jedoch an harte wirtschaftliche und technische Grenzen.

Als Richtwert – der standortspezifisch zu prüfen ist – gilt: Bis etwa 2 bis 3 m Torfauflage ist ein vollständiger Austausch in offener Baugrube noch ohne aufwendigen Verbau umsetzbar. Darüber steigen die Aushubmassen, die Notwendigkeit rückverankerter Spundwände oder Bohrpfahlwände zur Baugrubensicherung und die Massen an einzubauendem Schüttmaterial deutlich an.

Ein häufiger Fehler in dieser Phase: Der Bodenaustausch wird ausgeschrieben, bevor die Torfmächtigkeit über die gesamte Baufläche bekannt ist. Einzelne Sondierungen in einem weiten Raster führen dazu, dass lokal tiefere Torflinsen übersehen werden, die später als Setzungsmulden im Planum sichtbar werden. Die Baugrunduntersuchung muss rasterförmig und mit Sondierungen erfolgen, die den Schichtwechsel Torf/Mineralboden sicher nachweisen – etwa durch schwere Rammsondierungen (DPH) oder Drucksondierungen (CPT).

4. Vorlastschüttung und Vertikaldrainagen: Konsolidierung statt Austausch

Bei größeren Torfmächtigkeiten ist der Bodenaustausch oft nicht mehr die wirtschaftlichste Lösung. Hier tritt die Vorlastschüttung in den Vordergrund, gegebenenfalls in Kombination mit Vertikaldrainagen. Das Prinzip: Der Moorboden wird durch eine aufgebrachte Schüttlast gezielt entwässert und konsolidiert. Die Setzung, die das Bauwerk später erfahren würde, wird damit vorweggenommen und zeitlich gesteuert.

Die Konsolidierung folgt einer exponentiellen Zeitkurve. Ohne künstliche Beschleunigung kann sie bei mächtigen, gering durchlässigen Torfschichten Jahrzehnte dauern, weil das Porenwasser nur langsam seitlich und über die Schichtgrenzen abströmen kann. Vertikaldrainagen – bandförmige Kunststoffdräns, die in einem Raster in den Torf eingebracht werden – verkürzen die Drainwege und damit die Konsolidierungszeit auf Monate bis wenige Jahre.

In der praktischen Abwicklung gilt:

• Die Höhe der Vorlast muss so bemessen sein, dass sie die zu erwartende Eigensetzung des Bauwerks übersteigt; ein Sicherheitszuschlag von 10 bis 20 % ist üblich, um die Restsetzung nach Aufbringen des Bauwerks zu minimieren.
• Die Konsolidierungsphase wird mit Setzungspegeln überwacht; erst wenn die Setzungsrate unter einen definierten Grenzwert (beispielsweise 1 cm pro Monat) fällt, darf die Vorlast entfernt und das Bauwerk errichtet werden.
• Eine oberflächliche Beobachtung allein genügt nicht, weil Setzungen im tieferen Torf anders verlaufen als an der Oberfläche; Porenwasserdruckmessgeber liefern die zuverlässigeren Daten.

Eine Vorlastschüttung ist kein Erdstoffdepot, sondern ein zeitgesteuertes Konsolidierungsverfahren. Ohne Setzungs- und Porenwasserdruckmessung bleibt unklar, ob der Moorboden bereits trägt oder noch setzt.

5. Tiefgründung auf Pfählen: Wenn die Torfschicht zu mächtig wird

Reichen die weichen Torfschichten tiefer als etwa 10 m, ist eine flache Gründung auch mit Vorlastschüttung nicht mehr zielführend. Die Last muss dann über Pfähle in einen tiefer liegenden, tragfähigen Horizont – in der Regel eine Sand- oder Kiesschicht unterhalb des Torfprofils – abgetragen werden.

Die Pfahlgründung hat im Moorboden zwei spezifische Herausforderungen, die in der Bemessung explizit behandelt werden müssen:

• Mantelreibung im Torf: Torf hat eine sehr geringe und vor allem zeitlich veränderliche Mantelreibung. Pfähle tragen daher überwiegend über ihren Spitzendruck im tragfähigen Horizont, nicht über die Reibung entlang des Schafts im Torf. Wird dies nicht berücksichtigt, wird die Tragfähigkeit systematisch überschätzt.
• Knickstabilität: Im sehr weichen Torf kann ein schlanker Pfahl seitlich ausweichen, bevor er seine Traglast erreicht. Die Knickuntersuchung nach DIN EN 1997-1 bzw. DIN 1054 ist deshalb Pflichtbestandteil der Bemessung.

Typische Pfahltypen im Moorbau sind Verdrängungspfähle (zum Beispiel Fertigbetonpfähle mit oder ohne Mantelverpressung), Stahlrohrpfähle und – bei sehr wechselhaften Schichtfolgen – duktile Gusspfähle. Die Wahl hängt vom Bauwerk, vom tragfähigen Horizont und vom verfügbaren Gerät ab.

Eine Sonderform ist die Leichtpfahlgründung mit Schaumbeton- oder Leichtbaustoffpfählen, die den Auftrieb im Torf ausgleichen und damit eine „schwimmende" Gründung ermöglichen. Dieses Verfahren bleibt Sonderfällen vorbehalten und ersetzt nicht die herkömmliche Tiefgründung, wo ein tragfähiger mineralischer Horizont erreichbar ist.

6. Geokunststoffe als Trenn- und Bewehrungslage

In allen vorgenannten Verfahren – vom Bodenaustausch über die Vorlastschüttung bis zur Pfahlgründung – treten Geokunststoffe als funktionale Bauteile auf. Sie sind keine „Zugabe", sondern erfüllen zwei klar definierte Aufgaben:

• Trennung: Ein Trennvlies (GRK 3 bis GRK 5, je nach Belastung) verhindert, dass sich das eingebaute Schüttmaterial mit dem weichen Torf vermischt. Ohne diese Trennschicht wandert Mineralboden in die oberste, breiige Torfschicht ein, die Scherfestigkeit sinkt lokal, und die geplante Schichtdicke ist nicht mehr gewährleistet.
• Bewehrung: Geogitter aus Polypropylen oder Polyester übertragen Zugkräfte in der Schüttungsebene und verteilen die Lasten aus dem Bauwerk flächig in den Baugrund. Sie reduzieren differentielle Setzungen, die aus horizontal schwankender Torfmächtigkeit entstehen.

Bei der Vorlastschüttung wird das Geogitter häufig auf der Torfoberfläche verlegt, bevor die Schüttung in mehreren Lagen eingebaut und verdichtet wird. Die Bemessung des Geogitters richtet sich nach der erwarteten Setzungsdifferenz, der Höhe der Schüttlast und der Scherfestigkeit des Torfs – nicht nach einer „möglichst starken" Type.

Beim Bodenaustausch kommt das Trennvlies an die Sohle der ausgetauschten Grube, sobald der tragfähige mineralische Untergrund erreicht ist. Es verhindert das Aufsteigen von Feinanteilen aus dem Untergrund in die neue Tragschicht und umgekehrt das Einsinken von Schüttmaterial in den Untergrund.

Eine häufige Fehleinschätzung in der Praxis: Geokunststoffe können die Gründungsaufgabe nicht „lösen". Sie verteilen und trennen, sie ersetzen weder eine fehlende Baugrunduntersuchung noch eine unzureichende Bemessung der Schichtdicke oder Pfahllänge. Wer ein Geogitter einsetzt, um eine zu dünne Schüttung zu kompensieren, verschiebt das Setzungsproblem lediglich um eine Saison.

Was vor dem ersten Spatenstich auf dem Tisch liegen muss

• Geotechnischer Bericht nach DIN 4020 mit Setzungs- und Grundbruchnachweis (GK 3)
• Bodenmechanische Klassifizierung des Torfs nach DIN 18196 (HN/HZ) inklusive Wassergehalt und Glühverlust
• Rasterförmige Baugrunduntersuchung mit Aufschlüssen bis mindestens 2 m unter Gründungshorizont
• Festgelegtes Gründungsverfahren mit Bemessung: Bodenaustausch bis ca. 3 m, Vorlastschüttung mit Setzungsmonitoring, oder Pfahlgründung bei tieferen Moorschichten
• Auswahl und Bemessung der Geokunststoffe als Trenn- und Bewehrungslage
• Konzept zur dauerhaften Grundwasserhaltung und zum Bemessungswasserstand

Fehlt einer dieser Punkte, ist der Baustart verfrüht – und die Risse, die später in der Fassade auftauchen, haben ihre Ursache nicht im Putz, sondern im Planum.
