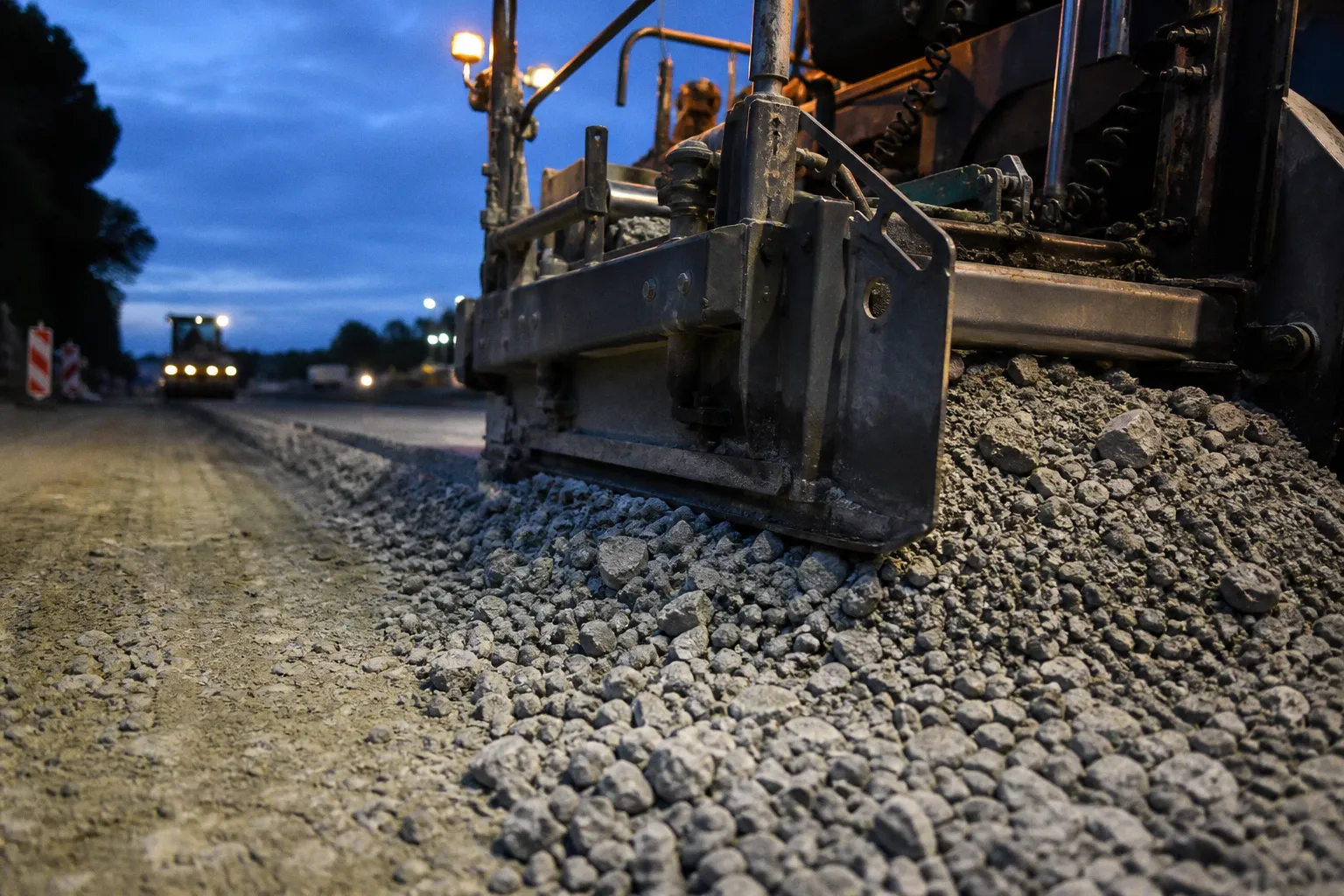

Recyclingschotter: Einbau der Tragschicht in 5 Schritten
35 Zentimeter RC-Material in einem Durchgang eingebaut, nicht verdichtet, drei Wochen später steht der Belag hoch. Das ist kein Einzelfall, sondern Standard auf deutschen Baustellen, wo „wird schon halten" als Einbaukonzept gilt.
Wer eine Tragschicht aus Recyclingschotter dauerhaft tragfähig herstellen will, arbeitet nach festen Zahlen: Schichtdicke pro Lage, Verdichtungsgrad, Verformungsmodul. Alles andere ist Hoffnung, die der Bauherr bezahlt.
Seit dem 1. August 2023 regelt die Ersatzbaustoffverordnung (EBV) bundeseinheitlich, welche mineralischen Ersatzbaustoffe wo und unter welchen Bedingungen eingebaut werden dürfen. RC-Schotter fällt darunter, mit drei Materialklassen (RC-1, RC-2, RC-3) und klaren Einbaubedingungen. Die nachfolgende Anleitung zeigt, wie eine Tragschicht nach ZTV SoB-StB aufgebaut wird, welche Prüfungen Pflicht sind und welche Fehler den gesamten Aufbau ruinieren.
Schritt 1: Rechtliche Rahmenbedingungen der EBV verstehen
Die EBV teilt RC-Baustoffe in Materialklassen ein, abhängig von Schadstoffgehalten und Einsatzbereich. RC-1 ist für die ungünstigsten Einbaubedingungen zugelassen, RC-3 erfordert die geringsten Schutzabstände zu Grundwasser und empfindlichen Nutzungen. Welche Klasse auf welche Baumaßnahme passt, hängt von der Exposition gegenüber Boden und Wasser ab, nicht von der Wunschliste des Auftraggebers.
Der Einbau mineralischer Ersatzbaustoffe ist nicht mehr freigestellt. Wer RC-Material ohne Materialklasse und ohne dokumentierte Güteüberwachung verbaut, baut rechtswidrig. Das betrifft nicht nur Großbaustellen, sondern jeden Wegebau, jede Hofeinfahrt, jeden Parkplatz. Die Pflichten beginnen beim Auftraggeber, gehen über den Lieferanten bis zum ausführenden Unternehmen.
Wer RC-Schotter ohne Lieferschein nach Anlage 7 EBV annimmt, übernimmt die Haftung für den gesamten Schadensfall — inklusive Rückbau.
Was die Praxis bedeutet: Vor der ersten Fuhre steht die Frage, welche Materialklasse für das konkrete Bauvorhaben zulässig ist. In Wasserschutzgebieten und unterirdischen Einbausituationen sind die Anforderungen höher, nicht niedriger. Wer hier mit „das haben wir schon immer so gemacht" argumentiert, spielt mit dem Gewässer- und Bodenschutzrecht.
| Materialklasse | Typische Einsatzbereiche | Anforderungen an den Untergrund |
|---|---|---|
| RC-1 | Straßen- und Wegebau mit geringer hydrologischer Empfindlichkeit | Mindestabstand zum Grundwasser ≥ 2 m, anstehende Böden mit Durchlässigkeit kf ≤ 10⁻⁵ m/s |
| RC-2 | Tragschichten unter gebundenen Deckschichten | Höhere Anforderungen an Materialreinheit und Einbaudokumentation |
| RC-3 | Einbau in Wasserschutzgebieten und ungünstigen hydrologischen Situationen | Strengste Grenzwerte, häufig nur unter zusätzlichen Abdichtungsmaßnahmen |
Die Klassenzuordnung gehört in jede Ausschreibung und in jede Auftragsbestätigung. Wer sie offen lässt, lädt sich Probleme ein.
Schritt 2: Materialwahl und Prüfung des Lieferscheins
Der Lieferschein nach Anlage 7 der EBV ist kein Beiwerk, sondern das zentrale Dokument. Er dokumentiert Herkunft, Güteüberwachung, Materialklasse und Eignung des gelieferten Materials. Ohne diesen Lieferschein darf das Material nicht eingebaut werden, auch wenn es „sauber aussieht".
Vor der Anlieferung prüft die Bauleitung:
- Materialklasse auf dem Lieferschein stimmt mit der Baumaßnahme überein.
- Güteüberwachung ist durch ein akkreditiertes Labor dokumentiert (Probe nach EBV).
- Körnung liegt im erwarteten Bereich (0/32 mm oder 0/45 mm für Tragschichten).
- Augenscheinliche Verunreinigungen sind erkennbar (Gips, Holz, Kunststoff, organische Anteile).
Eine Partie RC-Material mit sichtbaren Gipsresten, Holzsplittern oder auffälligen organischen Anteilen gehört auf die Halde, nicht in den Wegebau. Auch wenn der Preis verlockend ist. Die Folgeschäden übersteigen jede Materialersparnis.
Der günstigste RC-Schotter ist der mit der geringsten Schadensquote. Schlechte Materialannahme spart am Anfang fünf Euro pro Tonne und kostet am Ende fünfzigtausend Euro Rückbau.
Die Körnungsangabe entscheidet, ob das Material profilgerecht verdichtet werden kann. Eine Tragschicht 0/32 mm verhält sich unter der Walze anders als ein grobkörniges 0/45er Material. Beide sind zulässig, aber sie brauchen unterschiedliche Wassergehalte und Walzenübergänge.
Checkliste vor der Annahme der Lieferung
- Lieferschein nach Anlage 7 EBV vorhanden
- Materialklasse RC-1/RC-2/RC-3 eingetragen
- Korngrößenbereich dokumentiert
- Probekörper oder Rückstellprobe beim Lieferanten hinterlegt
- Sichtprüfung beim Abkippen durchgeführt (kein Gips, kein Holz, kein Müll)
- Wassergehalt des Materials grob eingeschätzt (zu nass = Hubschrauberprobleme, zu trocken = Staub und mangelhafte Verdichtung)
Schritt 3: Planum vorbereiten und in Lagen einbauen
Eine Tragschicht steht und fällt mit dem Planum. Der anstehende Boden muss profilgerecht, tragfähig und entwässert vorbereitet werden. Stehendes Wasser im Planum führt später zu Setzungen und Verformungen, unabhängig von der Qualität des RC-Materials.
Die Vorbereitung umfasst:
1. Aushub oder Höhenabtrag auf Sollhöhe minus Tragschichtdicke plus gebundener Deckschicht.
2. Verdichtung des Planums auf DPr ≥ 98 % (im Vor-Kopf-Verfahren, je nach Bodenklasse).
3. Profilgerechte Herstellung mit Querneigung ≥ 2,5 % zur Wasserführung.
4. Sichtprüfung auf organische Anteile, weiche Stellen, Wasseraustritte.
5. Geotextil als Trennlage, wenn der anstehende Boden ein anderes Korngerüst hat als das RC-Material und ein Materialübergang verhindert werden soll.
Der Einbau erfolgt in Lagen. Hier liegt der größte Hebel für oder gegen die spätere Tragfähigkeit. Eine Lage wird eingebaut, profilgerecht verteilt, verdichtet. Dann die nächste Lage. Maximal 15 bis 20 cm Schichtdicke pro Einbau- und Verdichtungslage. Mehr schafft kein Verdichtungsgerät auf RC-Material wirksam durch.
| Schichtdicke pro Lage | Geeignete Verdichtungsgeräte | Praxisbewertung |
|---|---|---|
| Bis 15 cm | Vibrationsplatte, leichte Walze (3–5 t) | Sinnvoll bei beengten Platzverhältnissen, Hofeinfahrten |
| 15–20 cm | Vibrationswalze 7–12 t, Schaffußwalze bei bindigen Anteilen | Standardfall im Straßen- und Wegebau |
| Über 25 cm | Nur in Ausnahmefällen mit schwerer Walze und sehr gutem Material | Setzungsgefahr, kein sicherer DPr ≥ 103 % erreichbar |
Wer 35 oder 40 cm in einem Durchgang einbaut, erzeugt keinen verdichteten Unterbau, sondern einen Schüttkegel, der unter der nächsten Belastung nachgibt. Das ist physikalisch zwingend, nicht verhandelbar.
Verteilung und Profilierung
Die Verteilung erfolgt mit dem Bagger oder Grader, je nach verfügbarer Maschine und Baustellengröße. Auf größeren Flächen arbeitet der Grader wirtschaftlicher, auf kleineren Baustellen der Bagger mit hydraulisch verstellbarem Tieflöffel. Wichtig: Profilgerechte Vorverteilung vor der Walze, sonst wandert das Material während der Verdichtung unkontrolliert.
Die Querneigung muss bereits in jeder Einzellage ausgebildet werden, nicht erst am Schluss durch Aufplanieren der oberen Lage. Wasser, das einmal in der Tragschicht steht, lässt sich nachträglich nicht mehr verdrängen.
Schritt 4: Verdichtung und Qualitätskontrolle nach ZTV SoB-StB
Verdichtung ist der Vorgang, der aus lose geschüttetem RC-Material einen tragenden Bauteil macht. Sie ist messbar, prüfbar und Pflicht. Die ZTV SoB-StB gibt die Sollwerte vor:
- Verdichtungsgrad DPr ≥ 103 % auf der Tragschicht
- Verhältnis der Verformungsmodule Ev2/Ev1 ≤ 2,2
- Ebenheitsabweichung max. 1 cm auf 4 m Messstrecke
Diese Zahlen stehen nicht zur Diskussion. Sie sind in den einschlägigen Prüfvorschriften verankert und werden bei Abnahme oder Gewährleistungsprüfung gemessen. Wer ohne Plattendruckversuch abgibt, akzeptiert im Streitfall die nachträgliche Messung auf eigene Kosten.
Verdichtungsgeräte und ihre Wirkung auf RC-Material
- Vibrationsplatte (300–500 kg): für kleinflächige Einbaubereiche, Randzonen, beengte Verhältnisse. Schichtdicke pro Lage 10–15 cm.
- Vibrationswalze 4–6 t: Standard für Hofeinfahrten, kleinere Wege. 3–5 Übergänge statisch, dann 2–3 Übergänge mit Vibration.
- Vibrationswalze 8–12 t: Standard im Straßenbau. Höhere Linienlast, bessere Tiefenwirkung. 4–6 Übergänge mit Vibration erforderlich.
- Schaffußwalze: nur bei bindigen Anteilen oder wenn das Material zur Bröckelneigung neigt. Auf reinem Betonrecycling selten nötig.
Die Anzahl der Übergänge ist nicht allgemeingültig festlegbar. Sie hängt vom Wassergehalt, der Kornverteilung und der Walzenmasse ab. Faustregel: So lange weiterwalzen, bis keine sichtbaren Spuren mehr auftauchen und die Oberfläche geschlossen erscheint. Dann den Plattendruckversuch zur Bestätigung.
Drei Walzübergänge mehr kosten 15 Minuten. Eine nicht ausreichende Verdichtung kostet den gesamten Aufbau.
Qualitätskontrolle auf der Baustelle
Die Eigenprüfung umfasst:
1. Plattendruckversuch nach DIN 18134: Ev2-Wert und Ev2/Ev1-Verhältnis auf jeder 200–500 m² Fläche, mindestens dreimal pro Baumaßnahme.
2. Dichtebestimmung durch Ersatzverfahren (z. B. Trockendichtebehälter) oder radiometrische Dichtemessung.
3. Ebenheitsprüfung mit 4-m-Richtscheit oder Nivellement.
4. Wassergehaltskontrolle des eingebauten Materials, idealerweise 2–4 % unter dem Proctor-Wert für RC-Material.
Werte außerhalb der Toleranz bedeuten Nacharbeit. Ein Ev2-Wert unter 80 MN/m² auf einer Tragschicht ist im Regelfall nicht abnahmefähig. Wer hier nachverdichtet, hat verloren — die Tragschicht muss ausgebaut und neu aufgebaut werden.
Schritt 5: Typische Fehlerquellen und ihre Vermeidung
Drei Fehler treten auf deutschen Baustellen regelmäßig auf. Alle drei sind vermeidbar. Sie zu kennen, spart bares Geld und Ärger.
Fehler 1: Zu hohe Schichtdicken in einem Arbeitsgang
Das ist der häufigste und teuerste Fehler. Eine 35-cm-Schicht lässt sich oberflächlich verdichten, der Kern bleibt locker. Die Last verteilt sich auf einen Teil des Querschnitts, der andere Teil setzt sich unter Belastung. Das Resultat sind Spurrillen, Risse im Belag, Pfützenbildung.
Vermeidung: Schichtdicken pro Lage strikt auf 15–20 cm begrenzen. Bei 40 cm Gesamtstärke sind das drei Lagen. Wer Zeit sparen will, spart an der falschen Stelle.
Fehler 2: Gipshaltige Verunreinigungen im RC-Material
Gipskartonplatten, Gipsputz und anhydrithaltige Rückstände aus dem Abbruch reagieren mit Wasser und Zementbestandteilen zu Ettringit. Das Volumen wächst, die Tragschicht hebt sich, der Belag bekommt Risse oder Aufwölbungen. Dieser Schaden tritt oft erst Monate nach dem Einbau auf, wenn die Haftung längst ausgelaufen ist.
Vermeidung: Sichtkontrolle bei der Anlieferung, konsequente Rückweisung bei Verdacht, gipshaltige Fraktionen vom Lieferanten aussortieren lassen. Wer RC-Material ohne Sortierung und güteüberwachte Aufbereitung annimmt, übernimmt das Risiko.
Fehler 3: Wassergehalt außerhalb des Proctor-Bereichs
Zu trockenes Material lässt sich nicht verdichten — die Körner finden nicht zueinander, der Porenraum bleibt groß. Zu nasses Material wird unter der Walze aufgewühlt statt verdichtet, das Wasser tritt aus und der DPr fällt. Der optimale Wassergehalt liegt je nach Material etwa 2–4 % unter dem Proctor-Wert, messbar im Labor oder über die Feldprüfung.
Vermeidung: Wassergehalt vor dem Walzen prüfen, bei Trockenheit gezielt bewässern, bei Nässe Material abtrocknen lassen oder Lieferung verschieben.
Fehler 4: Fehlende oder lückenhafte Dokumentation
Lieferscheine, Plattendruckversuche, Ebenheitsnachweise — was nicht dokumentiert ist, existiert im Streitfall nicht. Die EBV verlangt die Vorlage der Lieferscheine beim Einbau, die ZTV SoB-StB verlangt die Prüfprotokolle. Ohne diese Dokumente ist die Abnahme riskant, die Gewährleistung unkalkulierbar.
Vermeidung: Tagesprotokoll führen, jede Fuhre mit Lieferscheinnummer dokumentieren, Plattendruckversuche positionsbezogen protokollieren, Fotos der Einbauphasen archivieren.
Fehler 5: Querneigung fehlt oder läuft verkehrt
Wasser in der Tragschicht ist der Feind jedes Aufbaus. Eine Querneigung unter 2,5 % oder eine fehlende Entwässerungsführung führt zu Staunässe, die sich über Frostwechsel und Belastung zerstörerisch auswirkt.
Vermeidung: Querneigung bereits im Planum, in jeder Tragschichtlage und im Belag konsequent ausbilden. Entwässerungsrinnen und Abläufe vor dem Einbau der Tragschicht funktionsfähig herstellen.
Position
Eine RC-Tragschicht ist kein Abfallprodukt mit Gütesiegel, sondern ein prüfbarer Bauteil mit konkreten Anforderungen. Die EBV liefert den rechtlichen Rahmen, die ZTV SoB-StB die technischen Sollwerte, der Lieferschein die Materialidentität. Wer diese drei Elemente zusammenführt und beim Einbau konsequent nach Zahlen arbeitet, baut eine Tragschicht, die Jahrzehnte hält.
Wer auf Sicht fährt, mit ungeprüftem Material, zu dicken Lagen und ohne Eigenprüfung, baut kein Bauwerk, sondern ein Risiko. Die Differenz zwischen diesen beiden Vorgehensweisen liegt nicht in der Maschine, nicht im Materialpreis, sondern in der Disziplin auf der Baustelle. Diese Disziplin lässt sich nicht einkaufen, aber sie lässt sich lernen — bei jedem Einbau, der nach den genannten Zahlen funktioniert hat.
