Siebanalyse: Anleitung zur Bestimmung der Sieblinie

Eine Lieferung RC-Material kann auf dem Lieferschein als 0/32 ausgewiesen sein und auf der Baustelle trotzdem Probleme verursachen: Die Tragschicht lässt sich nicht gleichmäßig verdichten, Feinanteile wandern bei Wasserzutritt nach oben oder die Kornverteilung passt nicht zur ausgeschriebenen Bauweise. In solchen Fällen entscheidet nicht der optische Eindruck aus der Baggerschaufel, sondern die Siebanalyse.

Die Sieblinie macht sichtbar, wie sich die Korngrößen in einer Gesteinskörnung oder einem Boden verteilen. Das klingt zunächst nach Laborroutine. Für Erdarbeiten, Straßenbau und Baustoffrecycling ist sie jedoch eine zentrale Grundlage: Sie trennt brauchbares RC-Material von Material mit unklarer Eignung, sie stützt die Eigenüberwachung und sie verhindert Diskussionen erst dann, wenn die Schicht bereits eingebaut ist.

Die Herausforderung liegt selten allein im Sieben. Fehler entstehen meist vorher: bei einer nicht repräsentativen Probe, bei unvollständiger Trocknung oder bei überladenen Sieben. Eine normgerechte Durchführung nach DIN EN 933-1 beziehungsweise bei Bodenproben nach DIN 18123 bringt deshalb vor allem eines: belastbare Entscheidungen zwischen Baugrube, Recyclingplatz und Bauleitung.

Welche Norm für welches Material gilt

Die Siebanalyse bestimmt die Korngrößenverteilung durch Trennen einer Probe in einzelne Kornklassen. Das Ergebnis wird als Siebdurchgang in Prozent je Maschenweite erfasst und anschließend als Sieblinie dargestellt.

Für die tägliche Praxis müssen zwei Anwendungsbereiche sauber auseinandergehalten werden:

Die DIN EN 933-1 ist damit kein allgemeines „Siebrezept“ für alles, was auf einer Baustelle anfällt. Sie ist auf Gesteinskörnungen zugeschnitten. Bei Bodenuntersuchungen kann die reine Trockensiebung zwar einen ersten Überblick liefern, sie ersetzt aber nicht automatisch die bodenmechanische Einordnung nach dem dafür vorgesehenen Verfahren.

Gerade bei mineralischen Ersatzbaustoffen ist diese Unterscheidung praktisch relevant. Ein RC-Baustoff wird nicht dadurch verlässlich, dass er aus Betonbruch oder Ziegelbruch stammt. Entscheidend sind unter anderem Kornband, Fremdstoffanteile, Feinanteile, technische Eignung für die vorgesehene Schicht und – je nach Einbauort – die Zuordnung nach Ersatzbaustoffverordnung einschließlich der passenden Materialklasse und Eluatklasse. Die Siebanalyse beantwortet davon nur eine Frage, allerdings eine sehr grundlegende: Wie ist das Material tatsächlich abgestuft?

Eine Sieblinie ist kein Laboranhang für die Akte. Sie zeigt, ob ein Baustoff als Tragschicht funktionieren kann oder ob die Kornverteilung bereits den nächsten Mangel vorbereitet.

Die Probe entscheidet, bevor das erste Sieb bewegt wird

Die präziseste Siebmaschine kann keine brauchbare Sieblinie erzeugen, wenn die Probe einseitig gezogen wurde. Eine einzelne Schaufel vom Haufwerksrand enthält oft genau die Entmischung, die man eigentlich vermeiden möchte: Grobkorn rollt nach außen, Feinanteile sammeln sich an anderer Stelle, feuchtes Material haftet in Nestern zusammen.

Bei einem Schüttguthaufen, einem Brecherlaufband oder einer Anlieferung sollte die Probenahme daher über mehrere Teilproben erfolgen. Diese werden zusammengeführt und fachgerecht geteilt, bis die Prüfmenge erreicht ist. Einfach Material abzuschöpfen, ist keine repräsentative Probenteilung.

Für die praktische Vorbereitung hat sich folgende Reihenfolge bewährt:

1. Teilproben über den Materialstrom oder das Haufwerk verteilen. Bei laufender Produktion ist die Entnahme aus dem Materialstrom meist aussagekräftiger als die Entnahme aus einem ruhenden Haufen. Bei Lagerware werden mehrere Entnahmestellen und Höhenlagen kombiniert.

2. Probe homogenisieren und teilen. Die Gesamtprobe wird sorgfältig gemischt und anschließend mit einem geeigneten Probenteiler oder einem gleichwertigen Verfahren auf die erforderliche Prüfmenge reduziert. Das Ziel ist nicht eine möglichst kleine Probe, sondern eine Teilprobe, die das Kornspektrum weiterhin abbildet.

3. Verunreinigungen dokumentieren statt verschwinden lassen. Holz, Kunststoff, Metall oder größere Fremdkörper dürfen nicht kommentarlos aussortiert werden, wenn sie Teil des angelieferten Materials sind. Für die Siebung kann eine getrennte Behandlung erforderlich sein; ihre Feststellung gehört jedoch in die Bewertung des RC-Materials.

4. Vorhandene Kornverklebungen lösen, ohne Korn zu zermahlen. Feuchte Feinanteile können kleinere Körner zu scheinbar groben Aggregaten verbinden. Diese Klumpen dürfen nicht als stabile Gesteinskörnung in die Auswertung eingehen. Andererseits darf das Aufbereiten nicht so aggressiv sein, dass aus einem Korn künstlich mehrere werden.

Bei Material aus dem Baustoffrecycling ist die Probenfrage besonders sensibel. Die Körnung eines RC-Gemischs verändert sich über den Produktionsverlauf: Brechereinstellung, Siebbelag, Aufgabe und Feuchte wirken zusammen. Wer nur die erste Lkw-Ladung prüft und daraus eine dauerhafte Qualität ableitet, macht sich die Sache zu leicht. Sinnvoll ist eine Prüfplanung, die Chargen, Produktionsabschnitte und Materialwechsel abbildet.

Trocknung bei 110 °C: Warum Feuchte die Sieblinie verfälscht

Vor der Trockensiebung wird die Probe bei 110 ± 5 °C getrocknet. Dieser Schritt wirkt banal, ist aber einer der häufigsten Gründe für nicht vergleichbare Ergebnisse. Restfeuchte erhöht nicht nur die Masse. Sie führt dazu, dass Feinanteile an gröberen Körnern haften, Siebmaschen zusetzen und Kornagglomerate entstehen.

Die Folge ist eine scheinbar gröbere Sieblinie. In der Baupraxis kann das bedeuten: Ein Material wirkt auf dem Prüfprotokoll grobkörniger und durchlässiger, als es nach dem Einbau unter Wasserzutritt tatsächlich reagiert. Besonders bei bindigen Anhaftungen an RC-Körnungen oder bei feuchtem Brechsand ist das keine theoretische Abweichung.

Die Trocknung sollte erst als abgeschlossen gelten, wenn die Masse ausreichend stabil ist. Danach wird die Probe vor der Wägung in einem geeigneten Bereich abgekühlt, damit Luftfeuchte und Temperaturunterschiede das Wiegeergebnis nicht unnötig beeinflussen. Entscheidend ist dabei die Nachvollziehbarkeit: Probenkennzeichnung, Ausgangsmasse, Trocknungszustand und spätere Rückstände müssen zusammenpassen.

Bei stark feinkörnigem oder verschlämmtem Material reicht Trockensiebung nicht immer aus. Die klassische Trockensiebung deckt ungefähr den Bereich von 40 µm bis 125 mm ab. Soll die Korngrößenverteilung darunter belastbar erfasst werden, kann Nasssiebung den Bereich bis etwa 20 µm erweitern. Für noch feinere Fragestellungen kommen andere Verfahren wie die Luftstrahlsiebung in Betracht, die bis etwa 10 µm reichen kann.

Das ist kein Anlass, jedes Material aufwendig bis in den Feinstbereich zu untersuchen. Es ist vielmehr eine Frage der vorgesehenen Verwendung. Für eine Frostschutz- oder Schottertragschicht ist ein unerkannter Überschuss an Feinstoffen erheblich. Bei einer groben Gesteinskörnung für andere Anwendungen kann die Fragestellung anders liegen. Der Prüfweg folgt dem Verwendungszweck – nicht umgekehrt.

Siebsatz aufbauen und bis zur Massenkonstanz sieben

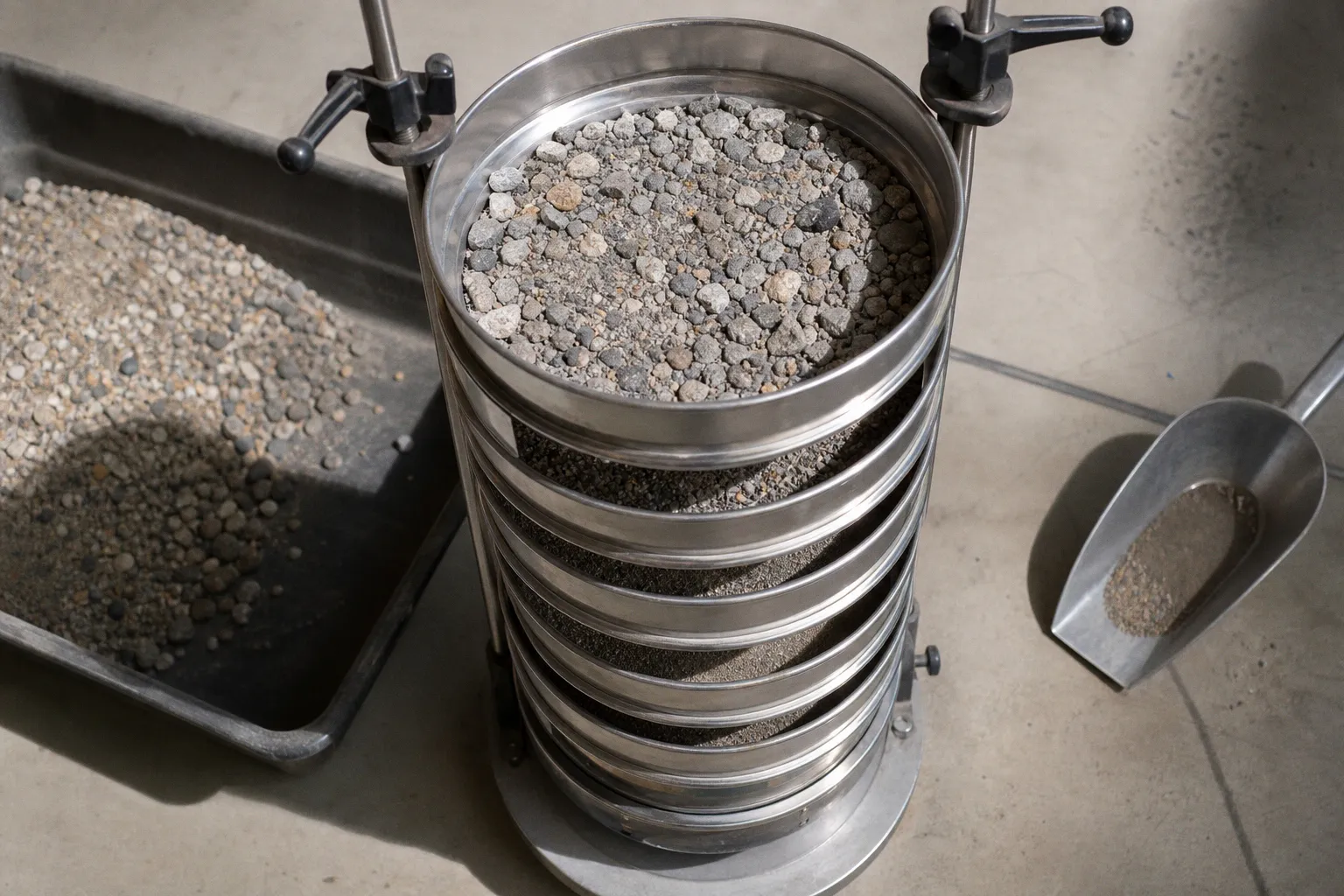

Der Siebsatz wird von der größten zur kleinsten Maschenweite aufgebaut. Oben liegt das Deckelsieb, unten die Auffangschale. Dazwischen werden die Siebe entsprechend dem erwarteten Kornbereich angeordnet. Für eine Körnung 0/32 müssen also andere Maschenweiten sinnvoll kombiniert werden als für Brechsand oder für eine grobe Wasserbaustein-Körnung.

Vor dem Einfüllen wird jedes Sieb leer gewogen oder eindeutig seiner Tara zugeordnet. Danach kommt die getrocknete Prüfmenge auf das oberste Sieb. Die mechanische Siebung ist gegenüber reinem Handsieben im Regelfall besser reproduzierbar; sie entbindet jedoch nicht von der Kontrolle des Siebzustands und der Belastung.

Ein entscheidender Punkt wird in der Praxis gern unterschätzt: Ein Sieb darf nicht überladen werden. Ist die Rückstandsmenge zu hoch, liegen Körner aufeinander, die wirksame Siebfläche wird blockiert und kleinere Körner erreichen die Maschen nicht mehr. Als konkreter Orientierungswert gilt nach DIN 66165 für ein 1-mm-Sieb mit 200 mm Durchmesser ein maximaler Rückstand von 63 cm³. Wird dieser Wert überschritten, ist die Probe aufzuteilen oder der Prüfablauf anzupassen.

Die Siebdauer lässt sich nicht pauschal für jede Gesteinsart festschreiben. Entscheidend ist die Massenkonstanz. Der Siebvorgang gilt als beendet, wenn sich der Rückstand auf keinem Sieb bei einer zusätzlichen Siebminute um mehr als 1,0 % verändert. Das ist deutlich belastbarer als die verbreitete Formel „zehn Minuten werden schon reichen“.

Ein sauberer Ablauf sieht so aus:

1. Siebe prüfen und korrekt stapeln. Beschädigte Maschen, verschlissene Rahmen oder zugesetzte Öffnungen führen zu systematischen Fehlern. Die Maschenweite muss zur Prüfaufgabe passen.

2. Probe portionsweise aufgeben, falls die Siebbelastung es verlangt. Große Prüfportionen sind nicht automatisch besser. Wenn die Siebe überlasten, werden die Ergebnisse ungenauer.

3. Mechanisch sieben und anschließend die Rückstände kontrollieren. Sichtbare Klumpen, festgesetzte Körner oder Materialbrücken im Sieb müssen bewertet werden. Gewaltvolles Ausbürsten kann Körner zerstören und darf deshalb nicht zur Routine werden.

4. Zusätzliche Siebminute durchführen. Die Massenänderung auf jedem Sieb zeigt, ob die Trennung abgeschlossen ist. Liegt sie noch über 1,0 %, wird weiter gesiebt.

5. Rückstände jedes Siebs wiegen und protokollieren. Zur Dokumentation gehören mindestens Probenbezeichnung, Datum, eingesetzte Siebe, Rückstandsmassen und der gewählte Prüfweg.

6. Massenbilanz prüfen. Die Summe aus allen Siebrückständen und Auffangschalenanteilen muss plausibel zur eingesetzten Trockenmasse passen. Größere Differenzen weisen auf Materialverlust, Übertragungsfehler oder ein Problem beim Wiegen hin.

Nicht die eingestellte Laufzeit macht eine Siebung normgerecht, sondern der Nachweis, dass sich die Rückstände nicht mehr relevant verändern.

Vom Siebrückstand zur Sieblinie

Nach der Wägung liegen zunächst nur Einzelmassen vor. Für die Baupraxis brauchbar wird das Ergebnis erst über die Umrechnung in Massenanteile und kumulierte Durchgänge.

Der Rechenweg ist überschaubar:

• Jeder Siebrückstand wird auf die Gesamtmasse der trockenen Prüfprobe bezogen.
• Aus den Einzelanteilen werden die kumulierten Rückstände gebildet.
• Der prozentuale Durchgang eines Siebs ergibt sich aus 100 Prozent minus kumulierter Rückstand.
• Diese Durchgangswerte werden für jede Maschenweite in die Sieblinie eingetragen.

Die Darstellung erfolgt halblogarithmisch. Auf der x-Achse steht die Maschenweite logarithmisch, auf der y-Achse der Siebdurchgang linear in Prozent. Eine lineare Darstellung beider Achsen wäre gerade bei den kleinen Korngrößen wenig aussagekräftig und entspricht nicht der üblichen Auswertung.

Ein vereinfachtes Rechenbeispiel für eine trockene Gesamtprobe von 10.000 g kann die Logik verdeutlichen:

Dieses Beispiel beschreibt keine zulässige Zielkörnung, sondern nur die Rechenstruktur. Ob die Linie geeignet ist, hängt von der geforderten Körnung, dem Schichtaufbau und den projektbezogenen Anforderungen ab.

Bei einer Tragschicht ist eine gleichmäßige, gut abgestufte Körnung häufig erwünscht, weil sich die Körner gegenseitig verzahnen und Hohlräume nicht übermäßig groß werden. Zu wenig Feinanteil kann die Verdichtbarkeit und den Kornschluss beeinträchtigen. Zu viel Feinanteil kann dagegen die Wasserdurchlässigkeit reduzieren, bei Feuchte die Empfindlichkeit erhöhen und bei Frost-Tau-Wechseln Probleme verschärfen. Das heißt jedoch nicht: „feiner ist schlecht“ oder „grob ist tragfähig“. Die Funktion der vorgesehenen Schicht bleibt der Maßstab.

Regelsieblinien richtig lesen – und nicht überinterpretieren

Im Betonbereich werden nach DIN 1045-2 Regelsieblinien mit den Bereichen A, B, C und U verwendet. Sie beschreiben Kornzusammensetzungen und helfen, die Verarbeitungseigenschaften einer Gesteinskörnungsmischung einzuordnen. Der Bereich 3 zwischen den Sieblinien A und B gilt dabei als günstig, weil er eine gute Verarbeitbarkeit bei vergleichsweise geringem Zementleimanspruch unterstützt.

Für den Tiefbau lässt sich daraus ein nützlicher Grundsatz ableiten, jedoch keine direkte Übertragung: Eine Sieblinie ist immer im Zusammenhang mit ihrem Baustoffsystem zu lesen. Beton, Asphalt, ungebundene Tragschichten und Filterlagen stellen unterschiedliche Anforderungen an Hohlraumgehalt, Kornform, Feinstoffanteil und Wasserführung.

Drei typische Fehlinterpretationen begegnen auf Baustellen regelmäßig:

• „Die Kurve liegt ruhig, also passt das Material.“ Eine optisch gleichmäßige Linie sagt noch nichts darüber aus, ob sie innerhalb der geforderten Grenzen liegt. Auch eine saubere Kurve kann für die ausgeschriebene Körnung zu fein oder zu grob sein.
• „0/32 ist gleich 0/32.“ Die Nennkörnung benennt einen Bereich, aber nicht automatisch die konkrete Kornverteilung. Zwei Chargen können dieselbe Bezeichnung tragen und sich beim Feinanteil oder bei der Verteilung im mittleren Bereich deutlich unterscheiden.
• „Die Sieblinie genügt als Gesamtprüfung.“ Bei RC-Baustoffen kommen neben der Körnung weitere Prüf- und Nachweispunkte hinzu. Kornzusammensetzung ersetzt weder die Bewertung von Fremdstoffen noch Anforderungen aus der Ersatzbaustoffverordnung oder projektbezogene Eignungsnachweise.

Besonders im Straßenbau lohnt sich ein Blick auf den Übergang zwischen Planung und Einbau. Wenn eine ausgeschriebene ungebundene Schicht mit einem Material beliefert wird, dessen Sieblinie am Rand des zulässigen Bandes liegt, können Feuchte, Einbautechnik und Verdichtungsenergie den Ausschlag geben. Einerseits kann das Material formal im Korridor liegen. Andererseits kann es bei ungünstiger Wasserführung oder unpassender Einbaudicke dennoch Schwierigkeiten bereiten. Genau hier muss die Bauleitung nicht juristisch ausweichen, sondern technisch entscheiden: Material zurückweisen, getrennt lagern, mit einer geeigneten Fraktion nachsteuern oder den Einsatzort anpassen.

Siebanalyse als Steuerungsinstrument im Kreislaufbau

Die wirtschaftliche Nutzung mineralischer Ersatzbaustoffe gelingt nicht mit dem Satz „RC ist günstiger“. Sie gelingt, wenn Aufbereitung, Prüfung, Einbauort und Dokumentation zusammenpassen. Eine verlässliche Siebanalyse schafft dafür eine gemeinsame Sprache zwischen Recyclinganlage, Fuhrunternehmen, Polier, Bauleitung und Auftraggeber.

Im Kieswerk oder Mörtelwerk dient die Kornanalyse der Produktionssteuerung. Im Baustoffrecycling zeigt sie, ob Brecher- und Siebtechnik die gewünschte Körnung tatsächlich liefern. Auf der Baustelle hilft sie, Anlieferungen mit der Leistungsbeschreibung abzugleichen. Bei Aushubböden kann sie zudem früh erkennen lassen, ob ein Boden eher als sandig-körnig oder als feinkornreich einzustufen ist und welche Folgen das für Einbau, Verdichtung und Wasserhaltung hat.

Der pragmatische Weg ist deshalb nicht, jede Fuhre in ein Vollprogramm zu schicken. Sinnvoller ist ein abgestuftes Vorgehen:

• Vor Beginn einer Maßnahme wird die geforderte Körnung aus Planung und Leistungsbeschreibung eindeutig festgelegt.
• Für neue Quellen, wechselnde Chargen oder auffällige Materialien wird eine Erstprüfung veranlasst.
• Während der Lieferung werden optische Kontrolle, Lieferscheine und stichprobenartige Prüfungen miteinander verknüpft.
• Auffällige Chargen werden nicht vorschnell eingebaut, sondern getrennt gehalten, bis die technische Verwendung geklärt ist.
• Das Prüfprotokoll wird so abgelegt, dass es später dem jeweiligen Materialstrom und Einbauabschnitt zugeordnet werden kann.

Das reduziert Bürokratie nicht durch Weglassen, sondern durch einen klaren Ablauf. Wer erst nach dem Verdichten feststellt, dass die Sieblinie nicht passt, hat keine Materialprüfung mehr, sondern ein Nachtrags- und Rückbauproblem.

Eine sauber bestimmte Sieblinie ersetzt keine Erfahrung auf der Baustelle. Sie gibt dieser Erfahrung aber ein belastbares Fundament. Der Baggerfahrer erkennt, ob ein Material schmiert, rollt oder sich nicht schließen will. Das Labor zeigt, warum. Beides zusammen macht aus einer Körnung auf dem Lieferschein einen Baustoff, der sich rechtssicher und technisch sinnvoll einsetzen lässt.
