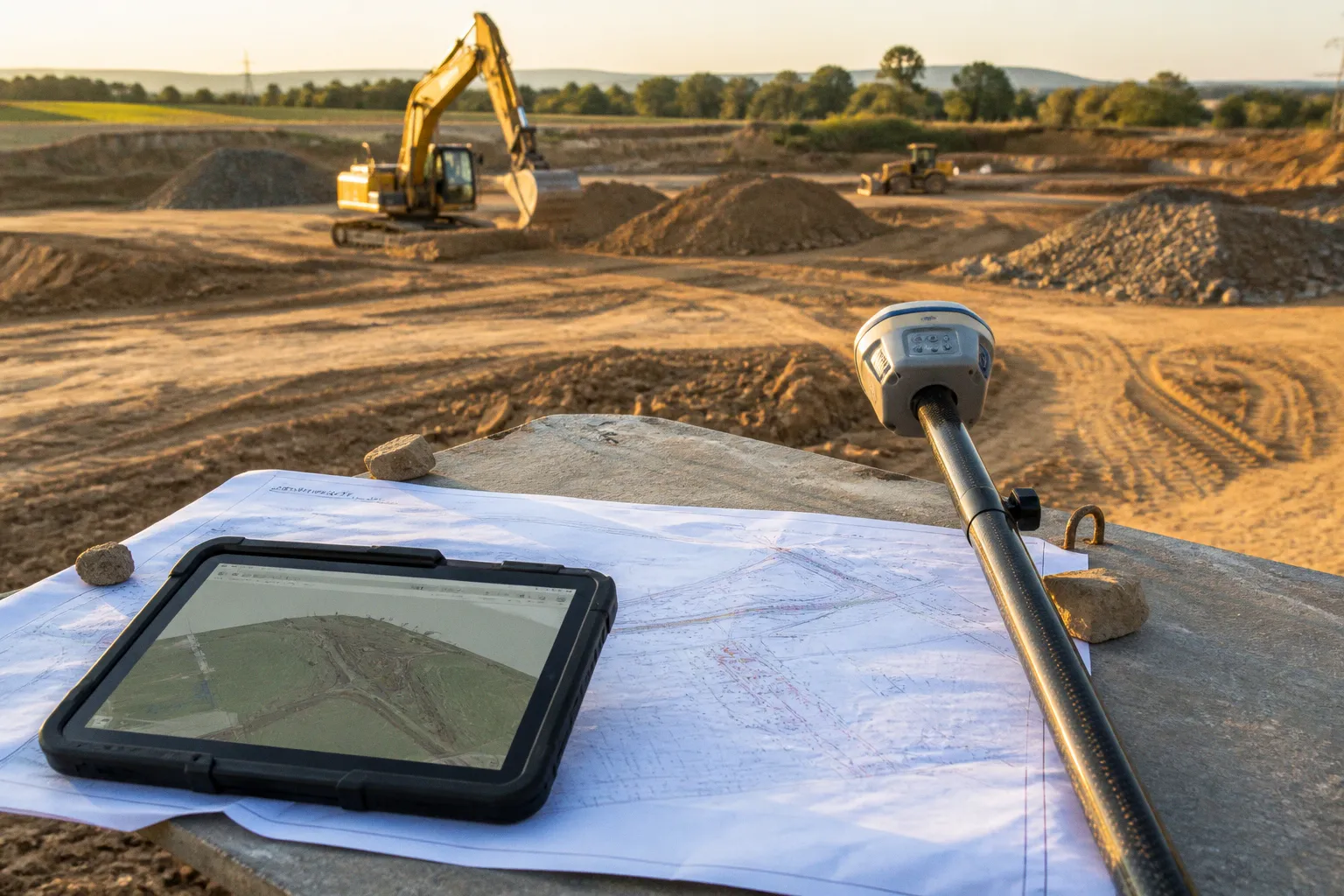

Digitale Geländemodellierung: SketchUp Pro Civil Contractor für den Erdbau

Setzungen, die erst nach der Abnahme auftreten, haben ihre Ursache selten im Bauteil selbst, sondern meist in einem unzureichend dokumentierten Planum. Wer im Erdbau auf eine durchgängige digitale Modellierung verzichtet, überträgt Messfehler aus dem Geländemodell direkt in die Soll-Höhenlage und damit in die spätere Proctorverdichtung. Genau in dieses Spannungsfeld fällt die Ankündigung, die der Branchendienst For Construction Pros am 25. August 2026 verbreitet hat: Trimble stellt mit SketchUp Pro Civil Contractor eine neue Variante seines 3D-Werkzeugs vor, die sich ausdrücklich an Bauunternehmen richtet, die Baustellenvorbereitung und Geländemodellierung digital abwickeln wollen.

Warum gerade der Erdbau von einem durchgängigen Modell profitiert

Eine normgerechte Vorbereitung des Planums setzt nach DIN 18196 eine eindeutige Zuordnung der anstehenden Bodengruppen voraus. In der Praxis zeigt sich jedoch, dass die Übergänge zwischen gewachsenem Boden, aufgefülltem Schichtmaterial und späterer Tragschicht im Modell häufig nur grob abgebildet werden. Infolgedessen entstehen bei der Verdichtungskontrolle nach DIN EN 13286 Messwerte, die sich nicht mehr eindeutig einer Schicht zuweisen lassen. Ein Werkzeug, das Bestandsgelände, Aushub- und Auftragsvolumina sowie Maschinenparameter in derselben Datenbasis zusammenführt, entlastet an dieser Stelle nicht nur den Polier, sondern auch die geotechnische Qualitätssicherung.

Worauf Anwenderinnen und Anwender jetzt achten sollten

Bei der Einführung einer neuen Modellierungslösung empfiehlt sich ein methodisches Vorgehen in drei Schritten:

• Datenformat prüfen: Lässt sich das resultierende Geländemodell als LandXML, DXF oder in einem herstellerneutralen Format exportieren, das auch GNSS-gestützte Maschinensteuerung versteht? Nur so fließt die Planung tatsächlich bis in die Schild- und Löffelführung zurück und nicht nur auf den Bildschirm des Vermessers.
• Höhenbezug abgleichen: Das digitale Geländemodell muss im identischen Höhenbezug wie die Baustelle vorliegen. Schon Versätze von wenigen Zentimetern reichen aus, um ein Planum außerhalb der geforderten Ebenheitstoleranz nach ZTV E-StB zu bringen.
• Schichtgrenzen sauber definieren: Besonders bei Wechseln zwischen anstehendem und aufgefülltem Material sollte das Modell die geplanten Materialübergänge eindeutig abbilden, damit die Verdichtungsprüfung später schichtbezogen erfolgen kann.

Was noch offen ist

Zum jetzigen Zeitpunkt liegt ausschließlich die Ankündigungsmeldung vor; ausführliche Produktunterlagen, ein Handbuch oder eine Preisliste sind über die zitierte Meldung hinaus nicht öffentlich zugänglich. Weder Funktionsumfang noch Schnittstellen zur bestehenden Maschinensteuerung, Schulungsangebote für den deutschsprachigen Markt oder Lizenzmodelle lassen sich derzeit verbindlich bewerten. Anwenderinnen und Anwender sollten daher vor einer Beschaffung prüfen, ob Trimble eine Testversion oder einen Webinar-Termin anbietet und ob eine Kompatibilität zu bereits vorhandenen Bestandsmodellen sowie zur heimischen Normenlandschaft zugesichert wird.
