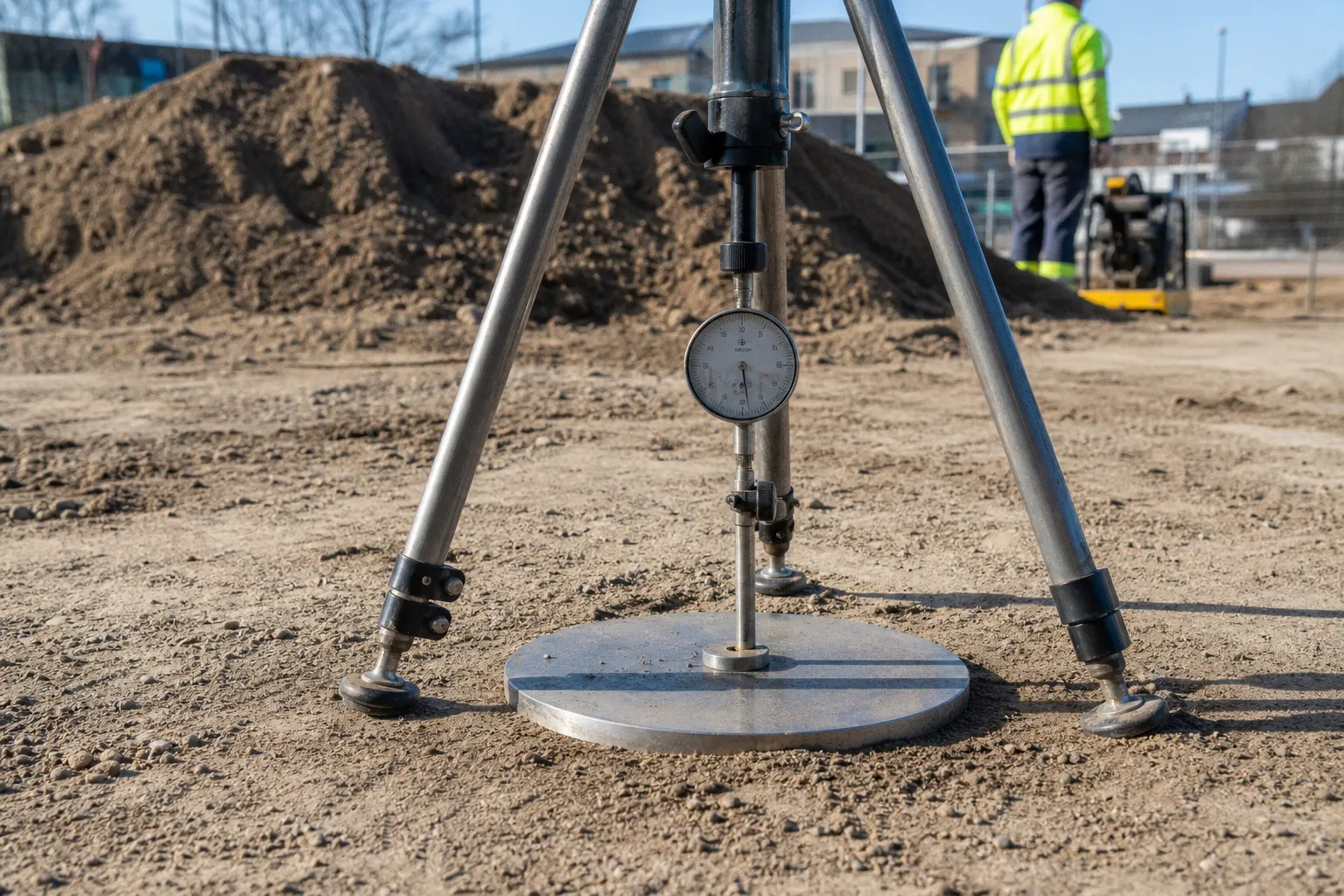

Dynamischer Lastplattendruckversuch: Ablauf in fünf Schritten
Drei Vorbelastungsstöße, drei Messstöße, 300 Millimeter Plattendurchmesser: Der dynamische Lastplattendruckversuch ist kein kompliziertes Verfahren. Falsch ausgeführt liefert er trotzdem Zahlen, mit denen niemand etwas anfangen kann.
Eine schräg liegende Platte, ein Stein unter dem Rand oder ein nasser Prüfpunkt reichen aus. Dann steht ein E<sub>vd</sub>-Wert im Protokoll, aber kein belastbarer Befund zur Tragschicht.
Der dynamische Lastplattendruckversuch mit leichtem Fallgewichtsgerät folgt der TP BF-StB, Teil B 8.3, Ausgabe 2012. Er ermittelt den dynamischen Verformungsmodul E<sub>vd</sub>. Nicht mehr und nicht weniger. Der Versuch ersetzt nicht automatisch den statischen Plattendruckversuch nach DIN 18134, und E<sub>vd</sub> ist nicht einfach E<sub>v2</sub> mit anderem Etikett.
Der Unterschied liegt in der Belastung: Beim leichten Fallgewichtsgerät erzeugt ein gedämpfter Stoß die Last. Dabei wirken Massenträgheitskräfte im Boden und im Gerät. Die Messung ist schnell. Die Vorbereitung darf es nicht sein.
Der Messwert entsteht in Sekunden. Die brauchbare Messung beginnt aber mit einem sauber vorbereiteten Prüfpunkt.
Was der Versuch tatsächlich prüft
Wer mit der leichten Fallgewichtsplatte die Bodenverdichtung prüfen will, sollte den Begriff sauber halten. Das Gerät misst die maximale Plattensetzung unter definiertem dynamischem Impuls. Daraus folgt der dynamische Verformungsmodul E<sub>vd</sub>.
Der Wert beschreibt das Verformungsverhalten der geprüften Schicht unter diesen konkreten Bedingungen:
- Bodenart und Kornverteilung;
- Wassergehalt zum Prüfzeitpunkt;
- Einbaudicke und Verdichtungszustand;
- Untergrund unter der geprüften Lage;
- Zustand der Oberfläche und Plattenauflage;
- Ausführung des Stoßes.
Eine gut verdichtete Frostschutzschicht kann wegen hoher Feuchte anders reagieren als dieselbe Schicht bei trockenem Wetter. Eine dünne, harte Lage über weichem Untergrund kann ebenfalls einen Wert liefern, der ohne Kenntnis des Schichtaufbaus falsch eingeordnet wird. Der E<sub>vd</sub>-Wert ist daher kein universeller Stempel „Verdichtung bestanden“.
Auch pauschale Grenzwerte sind eine schlechte Baustellengewohnheit. Die TP BF-StB legt keinen allgemein gültigen Sollwert fest. Der geforderte Wert kommt aus Leistungsbeschreibung, Vertrag, Schichtaufbau oder projektspezifischen Vergleichsmessungen. Wer auf jeder Baustelle denselben Zielwert fordert, plant nicht. Er rät.
Schritt 1: Prüfpunkt vorbereiten
Die Messung steht und fällt mit der Kontaktfläche. Die 300-mm-Lastplatte muss vollflächig und ruhig aufliegen. Dafür wird der Prüfpunkt zunächst freigelegt und eingeebnet.
Lose Krümel, grobe Überkornstücke, Fahrspuren mit ausgeprägten Riefen und weiche Randbereiche haben unter der Platte nichts verloren. Die Oberfläche muss der zu prüfenden Schicht entsprechen. Es bringt nichts, eine aufgerissene Tragschicht oben glattzuziehen und damit eine künstliche Messfläche zu erzeugen. Genauso wenig sinnvoll ist es, für eine bessere Zahl in eine offensichtlich weiche Stelle Material einzustreuen.
Der praktische Ablauf:
1. Prüfpunkt festlegen. Nicht nur die optisch beste Fläche auswählen. Kritische Bereiche gehören dazu: Randzonen, Übergänge, Nachverdichtungen, Bereiche nach Leitungsgräben oder Stellen mit sichtbar anderer Kornstruktur.
2. Oberfläche abziehen und säubern. Loses Material entfernen. Die Platte braucht eine tragfähige, ruhige Auflage, keine Schicht aus Schüttgut.
3. Fläche eben herstellen. Kleine Unebenheiten und offene Poren dürfen mit feinem Sand ausgeglichen werden. Dünn. Punktuell. Sand ist kein Unterbau für die Platte.
4. Grobes Korn bewerten. Bei Steinen über 63 mm wird vollflächiger Kontakt problematisch. Liegt ein Brocken unter einem Plattenrand, kippt die Lastverteilung. Der Wert wird zur Lotterie.
5. Feuchte beurteilen. Nach Starkregen, bei hoch anstehendem Grundwasser oder sichtbar austretendem Wasser ist der Prüfpunkt kritisch. Steigt die Setzung von Stoß zu Stoß deutlich, arbeitet häufig Wasser im Untergrund mit.
Eine häufige Fehlentscheidung: Die Mannschaft sieht einen unruhigen Prüfpunkt und streut mehrere Millimeter oder Zentimeter Sand unter. Das macht die Platte zwar optisch ruhig. Es verändert aber die Kontaktbedingungen. Zulässig ist nur der sparsame Ausgleich kleiner Oberflächenunregelmäßigkeiten.
Prüfpunkt nicht mit der Walze „reparieren“
Wenn die Platte wegen einer weichen Stelle einsinkt oder seitlich wandert, ist das keine Aufforderung, unmittelbar neben dem Gerät noch zwei Walzengänge zu fahren und dann erneut zu messen. Erst muss geklärt werden, warum die Schicht dort nachgibt: Wasser, zu hohe Einbaulage, falsches Material, unzureichende Verdichtungsenergie oder ein schwacher Untergrund.
Maschinenzeit kostet Geld. Nacharbeit ohne Ursache kostet zweimal.
Schritt 2: Lastplatte und Fallgewichtsgerät korrekt aufbauen
Die Lastplatte hat nach dem Regelverfahren 300 mm Durchmesser. Sie wird vollflächig auf den vorbereiteten Prüfpunkt gelegt. Danach wird die Belastungsvorrichtung senkrecht aufgesetzt und mit der Messeinrichtung verbunden.
Der Aufbau sieht banal aus. Gerade deshalb wird geschlampt. Das Gerät muss lotrecht arbeiten. Die Platte darf nicht auf einer Kante stehen und darf sich beim Stoß nicht seitlich verschieben. Schon eine leichte Schrägstellung verändert die Einleitung der Kraft. Die gemessene Setzung gehört dann nicht mehr nur zum Boden, sondern auch zur schlechten Aufstellung.
| Bauteil oder Bedingung | Sollzustand | Typischer Fehler | Folge |
|---|---|---|---|
| Lastplatte | Vollflächig aufliegend | Stein, Hohlraum oder Kante unter dem Rand | Ungleichmäßige Lastverteilung |
| Prüfoberfläche | Eben, fest, sauber | Lose Körner oder tiefe Riefen | Zusätzliche Setzung, Streuung |
| Belastungsvorrichtung | Senkrecht ausgerichtet | Schräger Stoß | Seitliche Plattenbewegung |
| Messeinrichtung | Vollständig verbunden und betriebsbereit | Verbindung erst nach dem Aufsetzen geprüft | Abbruch oder unplausible Messreihe |
| Umgebung | Ruhig während der Messung | Verkehr, Rüttelplatte oder Walze unmittelbar daneben | Fremde Erschütterungen und unklare Werte |
Vor dem ersten Stoß gehört ein kurzer Blick auf den gesamten Aufbau. Nicht fünf Minuten Diskussion. Ein Blick. Platte plan? Gerät lotrecht? Kabel und Anzeige in Ordnung? Fläche frei? Dann erst auslösen.
Bei Mietgeräten kommt noch ein Punkt hinzu: Kalibrierung und Gerätezustand. Ein Fallgewichtsgerät ist kein Hammer mit Display. Feder- und Dämpfungssystem, Sensorik und Auswertung müssen zum Gerät passen. Ein ungepflegtes oder beschädigtes System produziert keine „praxisnahen“ Werte, sondern Streuung.
Eine saubere Messreihe beginnt nicht beim ersten Fallgewichtstoß, sondern bei der Frage: Liegt die Platte wirklich vollflächig?
Schritt 3: Drei Vorbelastungsstöße ausführen
Nun folgen drei Vorbelastungsstöße. Diese Stöße gehören zwingend zum dynamischen Lastplattendruckversuch Ablauf. Sie sind kein Probelauf für den Bediener und keine Messwerte, die man bei schönem Verlauf doch noch verwenden könnte.
Ihr Zweck ist klar: Die Lastplatte soll kraftschlüssig auf dem Untergrund aufliegen. Kleine Resthohlräume schließen sich, lose Kontaktkörner setzen sich, die Platte findet ihre Lage. Erst danach hat die nachfolgende Messreihe eine Grundlage.
Die drei Vorbelastungsstöße werden mit korrekt aufgestelltem Gerät nacheinander ausgeführt. Währenddessen wird beobachtet:
- Bleibt die Platte in ihrer Lage?
- Wandert sie seitlich?
- Dreht oder kippt die Belastungsvorrichtung?
- Tritt Wasser am Plattenrand aus?
- Verändert sich die Auflage sichtbar?
Wenn die Platte nach einem Vorstoß seitlich rutscht, wird nicht einfach weitergemessen. Aufbau stoppen. Ursache beseitigen. Fläche prüfen, grobes Korn entfernen oder Prüfpunkt verlegen. Dasselbe gilt bei einem schrägen Gerät oder bei deutlich nachgebendem Rand.
Die Vorbelastung kann bereits zeigen, dass der Prüfpunkt ungeeignet ist. Das ist kein verlorener Versuch. Ein verlorener Versuch ist ein Protokoll mit drei Messwerten aus einer schlecht aufliegenden Platte.
Schritt 4: Drei Messstöße erfassen
Nach der Vorbelastung folgen drei Messstöße. Aus deren maximalen Plattenverschiebungen wird der Mittelwert gebildet. Dieser Mittelwert ist die Grundlage für E<sub>vd</sub>.
Jeder Stoß muss unter denselben Bedingungen erfolgen: gleiche Aufstellung, gleiche Platte, gleiche Messkette, keine nachträgliche Korrektur am Prüfpunkt. Zwischen den Stößen wird die Anzeige kontrolliert, aber nicht kreativ eingegriffen.
Entscheidend ist nicht nur, dass drei Werte erscheinen. Entscheidend ist, ob die drei Setzungskurven und die maximalen Setzungen plausibel zusammenliegen. Große Abweichungen sind kein Anlass, den niedrigsten oder höchsten Wert nach Gefühl zu streichen. Sie sind ein Hinweis auf einen Fehler oder auf einen instabilen Prüfzustand.
Was bei einer auffälligen Messreihe zu tun ist
Wenn die drei Messsetzungen stark streuen, wird die Ursache gesucht. In der Praxis sind es meist diese Punkte:
1. Die Platte hatte keinen sauberen Kontakt. Ein Korn kippt weg, ein Hohlraum schließt sich spät oder ein Plattenrand steht auf.
2. Der Stoß wurde nicht senkrecht eingeleitet. Das Gerät steht schief oder wurde beim Auslösen bewegt. Die Platte rutscht seitlich.
3. Der Untergrund ist feuchteempfindlich. Nach Regen oder bei hohem Wassergehalt können die Setzungen von Stoß zu Stoß steigen. Wasser kann seitlich austreten.
4. Die Oberfläche ist nicht die vorgesehene Schicht. Lose Deckkörner, ein verschmierter Feinanteilfilm oder Material aus einer vorherigen Lage verfälschen die Reaktion.
5. Das Gerät oder die Bedienung ist das Problem. Beschädigte Komponenten, unklare Sensorwerte oder ein hektischer Ablauf gehören nicht auf ein Abnahmeprotokoll.
Bei klar erkennbarem Bedien- oder Aufbaufehler wird neu angesetzt. Nicht der einzelne Wert wird „korrigiert“, sondern die Messung wird sauber wiederholt. Ist der Boden selbst die Ursache der Streuung, muss das in die bauliche Bewertung. Dann hilft kein weiterer Stoß. Dann hilft nur Ursachenarbeit an Material, Feuchte oder Verdichtung.
Schritt 5: E<sub>vd</sub> berechnen, bewerten und dokumentieren
Für die Lastplatte mit 30 cm Durchmesser und einer angenommenen Kontaktspannung von 100 kN/m² gilt die vereinfachte Berechnung:
E<sub>vd</sub> = 22,5 / z<sub>max,MW</sub>
Dabei gilt:
- E<sub>vd</sub>: dynamischer Verformungsmodul in MN/m²;
- z<sub>max,MW</sub>: mittlere maximale Plattenverschiebung aus den drei Messstößen in mm;
- 22,5: Rechenwert für die definierte 300-mm-Platte und die angenommene Kontaktspannung.
Ein Beispiel ohne Interpretationsakrobatik: Beträgt die mittlere maximale Setzung der drei Messstöße 0,75 mm, ergibt sich ein E<sub>vd</sub> von 30 MN/m². Die Rechnung ist einfach. Die fachliche Einordnung nicht.
Der Wert muss zur ausgeschriebenen Schicht und zum Bauzustand passen. Eine Planumsebene, eine Frostschutzschicht und eine ungebundene Tragschicht sind keine austauschbaren Messobjekte. Auch die zulässige Prüfdichte ergibt sich nicht aus dem Gerätedisplay. Wie viele Prüfungen pro Fläche oder Baulos erforderlich sind, steht projekt- oder landesspezifisch in den Vertragsregelungen.
E<sub>vd</sub> nicht in E<sub>v2</sub> hineinrechnen
Der statische Plattendruckversuch nach DIN 18134 und der dynamische Versuch mit leichtem Fallgewicht arbeiten anders. Der eine belastet stufenweise und statisch, der andere mit einem gedämpften Stoß. Deshalb ist E<sub>vd</sub> nicht identisch mit E<sub>v2</sub>.
Eine pauschale Umrechnung mit einem festen Faktor ist fachlich dünn. Wenn ein Projekt einen Bezug zwischen beiden Verfahren verlangt, braucht es Vergleichsmessungen unter den konkreten Boden- und Baustellenbedingungen. Alles andere ist eine Zahlenschablone.
Das betrifft auch die oft gehörte Aussage: „Der E<sub>vd</sub>-Wert beweist die Verdichtung.“ Nein. Er liefert einen dynamischen Verformungsmodul. Dieser kann ein sinnvoller Nachweisbaustein sein. Er ersetzt aber nicht die Beurteilung von Einbau, Wassergehalt, Schichtdicke und Materialqualität.
Das Messprotokoll muss die Baustelle abbilden
Ein E<sub>vd</sub>-Wert ohne Kontext ist kaum mehr als eine Zahl. Das Protokoll sollte deshalb nicht nur die drei Messungen enthalten, sondern auch die Bedingungen am Prüfpunkt festhalten.
Mindestens hinein gehören:
- Baustelle, Abschnitt und eindeutige Lage des Prüfpunkts;
- Datum und Messgerät;
- geprüfte Schicht sowie Einbauzustand;
- Plattendurchmesser von 300 mm;
- drei Vorbelastungsstöße als durchgeführt;
- drei Einzelwerte der maximalen Setzung;
- Mittelwert der Setzungen und berechneter E<sub>vd</sub>-Wert;
- Auffälligkeiten wie Feuchte, Wasserzutritt, grobes Korn oder Nacharbeit am Prüfpunkt;
- geforderter Sollwert beziehungsweise vertragliche Bewertungsgrundlage.
Das ist kein Papierfetisch. Wochen später fragt niemand mehr, warum an Punkt 17 ein Wert auffällig war. Dann zählt, ob der Prüfbericht die Lage, die Schicht und die Bedingungen noch nachvollziehbar macht.
Die üblichen Fehler kosten mehr als die Messung
Der dynamische Lastplattendruckversuch ist schnell, mobil und für die laufende Eigenkontrolle auf der Baustelle brauchbar. Genau diese Geschwindigkeit verführt zu falscher Routine. Platte hinlegen, dreimal fallen lassen, Zahl fotografieren, weiterfahren. So entstehen Werte ohne Aussagekraft.
Die fünf Schritte bleiben deshalb fest:
1. Prüfpunkt eben, sauber und repräsentativ vorbereiten.
2. 300-mm-Platte vollflächig auflegen und Gerät lotrecht aufbauen.
3. Drei Vorbelastungsstöße für den kraftschlüssigen Kontakt ausführen.
4. Drei Messstöße erfassen und auf plausible Übereinstimmung prüfen.
5. E<sub>vd</sub> aus der mittleren Setzung berechnen, projektbezogen bewerten und vollständig dokumentieren.
Das Verfahren ist nicht kompliziert. Es duldet nur keine Bequemlichkeit. Wer den Untergrund, die Feuchte und den Plattenkontakt ernst nimmt, bekommt einen belastbaren E<sub>vd</sub>-Wert. Wer nur eine Zahl für das Bautagebuch braucht, kann sich den Aufwand sparen.
