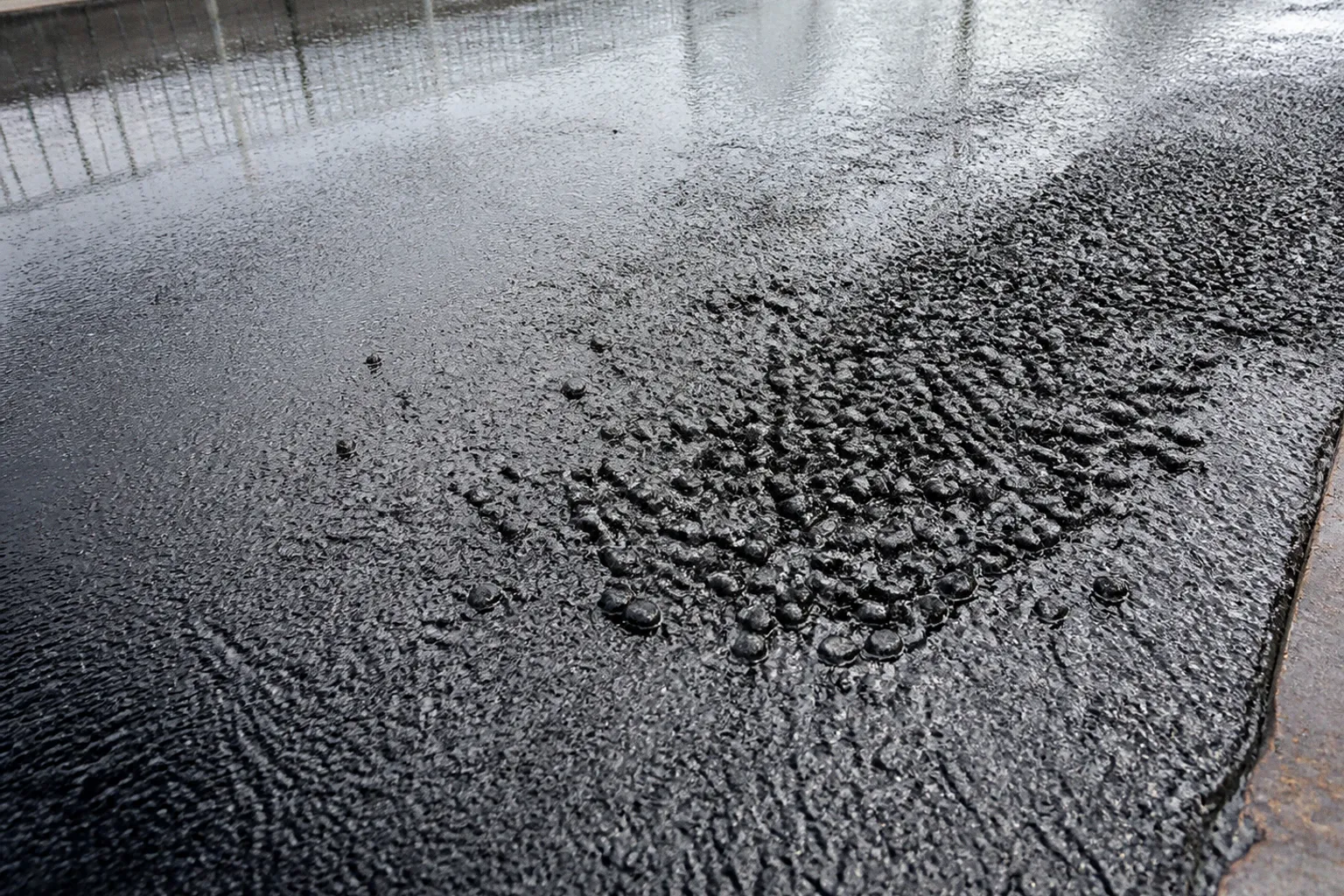

Entmischung von Gesteinskörnungen: Fehler beim Einbau beheben

Was auf den ersten Blick wie eine optische Unannehmlichkeit aussieht, ist in Wahrheit eine Qualitätsabweichung, die in der Tragschicht später genau die Schwachstelle erzeugt, die niemand haben will. Wer in solchen Momenten nachsichtig ist, handelt sich Diskussionen mit dem Auftraggeber und nicht selten eine teuere Sanierung ein.

Die zuletzt überarbeiteten Fassungen der TL Gestein-StB und der ergänzenden Regelwerke für mineralische Baustoffe – einschließlich der Anforderungen aus der Ersatzbaustoffverordnung – haben die Dokumentationspflichten zur Homogenität angelieferter Gesteinskörnungen spürbar verschärft. Einerseits wächst der Druck, recyclingfähige Materialien verstärkt einzusetzen, andererseits steigen die Anforderungen an deren prüfbare Gleichmäßigkeit. Diese Spannungslinie zwischen Ressourcenschutz und Tragfähigkeit entscheidet sich auf der Baustelle – bei der schlichten Frage, wie Schüttgut transportiert, eingebaut und verdichtet wird.

Was Segregation bei Schüttgütern und Beton physikalisch bedeutet

Entmischung, in der Fachsprache Segregation, beschreibt die Trennung einer ursprünglich homogenen Körnung in grobe und feine Bestandteile. Beim Transport, beim Schütten, beim Einbringen und beim Verdichten wirken Schwerkraft, Trägheit und Reibung unterschiedlich auf verschieden schwere Partikel. Schwere Körner folgen der Hauptbewegungsrichtung, leichtere Feinanteile werden aus der Hauptmasse ausgetragen oder sammeln sich an der Oberfläche.

Das Phänomen betrifft nicht nur Frischbeton. Auch ungebundene Mineralgemische in Tragschichten, RC-Schotter aus dem Baustoffrecycling und Schüttgüter im Erdbau entmischen sich, wenn die Einbautechnik nicht passt. Wer das Problem ausschließlich beim Betonieren verortet, übersieht den größeren Anteil der Schadensfälle im Straßen- und Erdbau. Gerade bei RC-Material aus dem Baustoffrecycling wirkt die oft ungleichmäßigere Kornform ungünstig auf das Entmischungsverhalten – ein Aspekt, der bei der Werkseigenen Produktionskontrolle nicht unterschätzt werden darf.

In der Praxis zeigt sich Segregation meist in drei typischen Bildern:

• Seitliche Anreicherung grober Körner an Schüttkanten, an Bandübergaben oder am Rand von Förderbändern
• Feine Mehlschichten, die nach Niederschlag auf der Oberfläche von Schüttungen oder Tragschichten ausgeschwemmt werden
• Sichtbare Korn- und Farbunterschiede zwischen Lkw-Teilladungen, die auf ein und derselben Tragschicht verarbeitet wurden

Jedes dieser Bilder hat seine eigene Ursache, aber alle haben dieselbe Konsequenz: Die zugesicherten Eigenschaften des Baustoffs – Tragfähigkeit, Frostsicherheit, Verdichtbarkeit – gelten nur noch für die homogenen Bereiche. Die entmischten Zonen wirken wie Schwachstellen, die spätere Lasten exakt dort suchen.

Die kritische Rolle der Fallhöhe beim Einbringen

Der wirksamste Hebel zur Vermeidung von Entmischung ist die Begrenzung der Fallhöhe. Beim Einbringen von Frischbeton sollte die freie Fallhöhe ohne Schüttrohr oder Schlauch zwei Meter nicht überschreiten. Ab etwa 1,5 Metern empfiehlt die Praxis den konsequenten Einsatz von Fallrohren, Verteilerschläuchen oder Schalungsöffnungen, die den Betonstrom an der Einbaustelle gezielt abbremsen.

Warum diese Grenze? Sobald Frischbeton aus größerer Höhe ungebremst auf die Einbaufläche oder auf bereits eingebrachtes Material trifft, prallen grobe Gesteinskörnungen elastisch zurück, während Mörtelwasser und feine Bestandteile in der Luft verbleiben oder sich seitlich verteilen. Das Ergebnis ist eine entmischte Lage, die für sich allein den geforderten Kornaufbau nicht mehr erfüllt.

Eine Tragschicht ist immer nur so homogen wie ihr schwächstes Teilstück. Entmischung wirkt wie eine Schwachstelle, die spätere Lasten exakt dort suchen.

Diese Regel gilt sinngemäß für ungebundene Baustoffe. Beim Verkippen von RC-Material oder Frostschutzkies von der Lkw-Ladefläche sollte die Schütthöhe begrenzt und über Verteilerschaufeln oder aufgesetzte Rohre dosiert werden. Auf vielen Baustellen behilft man sich mit Steigrohren, die auf die Auslaufschütze aufgesetzt werden – eine einfache, aber wirksame Maßnahme, die allerdings voraussetzt, dass die Disposition die erforderlichen Hilfsmittel überhaupt vorhält.

Eine Sonderrolle spielen Tragschichten unter Verkehrsflächen. Hier verlangen die aktuellen Regelwerke nicht nur Homogenität, sondern auch Eluat- und Schadstoffgrenzwerte, die das eingebaute Material über Jahrzehnte einhalten muss. Ein entmischter Bereich, in dem sich Wasser und Feinanteile konzentrieren, kann diese Grenzwerte lokal überschreiten – mit den entsprechenden Konsequenzen für die spätere Sickerwasserbeurteilung und für die Abnahme.

Verdichtungstechnik: Warum übermäßiges Rütteln die Struktur zerstört

Die zweite zentrale Fehlerquelle liegt in der Verdichtung und in der vorgelagerten Mischtechnik. Auf der Baustelle ist immer wieder zu beobachten, dass bei Problemen mit der Lagerungsdichte nachverdichtet wird – länger, häufiger oder mit höherer Frequenz. Genau das Gegenteil ist richtig.

Übermäßiges oder zu langes Rütteln bewirkt, dass schwere, grobe Gesteinskörnungen nach unten sinken, während eine wässrige Schlämpeschicht oder Wasser nach oben steigt. In der Betontechnologie spricht man vom Bluten. In ungebundenen Tragschichten führt derselbe Effekt zu einer Grobkornanreicherung am Vibrationspunkt und einer Feinkornanreicherung an der Oberfläche. Beides ist unerwünscht und lässt sich später nur mit großem Aufwand wieder korrigieren.

Die Faustregeln für die Praxis:

• Rüttelzeiten exakt nach Herstellerangabe und Erfahrungswert einhalten, nicht nach Gefühl
• Mehrere kurze Übergänge sind wirksamer als wenige lange
• Bei Anzeichen von Wasser- oder Feinmaterialaustritt sofort die Vibrationsintensität reduzieren
• Gleichmäßige Flächenkraft anstreben und Punktbelastungen vermeiden

Wer zu lange rüttelt, sortiert das Korn um – und zerstört damit genau die Homogenität, die der Baustoff liefern soll.

Doch Entmischung entsteht nicht erst beim Verdichten. Häufig liegen die Ursachen bereits im Fahrmischer, im Werk oder schon bei der Rezeptur. Die wichtigsten Auslöser im Überblick:

• Schlecht abgestimmte Kornzusammensetzung mit sprunghaften Übergängen im Sieblinienband
• Unzulässige Wasserzugabe auf der Baustelle, die den w/z-Wert nach oben treibt
• Überdosierung von Fließmitteln, die den Frischbeton zu fließfähig und damit entmischungsanfällig macht
• Zu kurze Mischzeiten im Fahrmischer oder im Werk, sodass sich die Körner nicht homogen durchdringen
• Verzicht auf Schüttrohre bei großen Einbauhöhen oder beengten Schalungen

Die Reihenfolge entspricht der Häufigkeit im Baustellenalltag. Die nachträgliche Wasserzugabe ist nach wie vor der Spitzenreiter unter den vermeidbaren Fehlern – oft aus dem Wunsch heraus, die Verarbeitbarkeit zu verbessern. Tatsächlich verschlechtert sie die Homogenität und damit alle späteren Festbetoneigenschaften.

Regelwerke und Prüfverfahren zur Beurteilung der Entmischungssensibilität

Die Beurteilung, ob ein Beton oder ein Mineralgemisch entmischungsanfällig ist, ist kein Bauchgefühl. Mit dem BAW-Merkblatt MESB (Entmischungssensibilität von Beton) steht ein eingeführtes Regelwerk zur Verfügung, das unter anderem Frischbetonprüfungen wie den Auswaschversuch umfasst. Damit lässt sich empirisch prüfen, wie empfindlich eine Rezeptur auf Fallhöhe, Vibration und Transport reagiert.

Für Gesteinskörnungen im Straßenbau bilden die Technische Lieferbedingungen für Gesteinskörnungen im Straßenbau (TL Gestein-StB) den verbindlichen Rahmen. Neben Anforderungen an Kornform, Widerstand gegen Zertrümmerung und Frostbeständigkeit definiert das Regelwerk Grenzwerte für organische Verunreinigungen in groben Gesteinskörnungen, die in einzelnen Körnungen bei 0,02 M.-% liegen. Solche organischen Anteile verschlechtern die Verdichtbarkeit und begünstigen Entmischung, weil sie als Schmierstoff zwischen den Körnern wirken.

Die folgende Tabelle zeigt eine kompakte Übersicht der wesentlichen Einflussfaktoren, ihrer Schwellenwerte und Prüfansätze:

Diese Werte sind nicht Selbstzweck. Sie korrespondieren mit realen Schadensbildern: zu hohe Temperatur beschleunigt das Ansteifen und erhöht den Wasseranspruch, organische Verunreinigungen reduzieren die Tragfähigkeit, eine zu kurze Mischzeit hinterlässt inhomogene Nester. Wer diese Wechselwirkungen kennt, sieht eine Liefercharge mit aufgetretener Schlämpeschicht bereits beim Kippen als Frühwarnsignal – und kann gegensteuern, bevor das Material in der Tragschicht landet.

Strategien zur Qualitätssicherung und Korrektur auf der Baustelle

Was lässt sich konkret tun, um Entmischung zu verhindern oder eine bereits eingetretene Entmischung zu korrigieren? Ohne Anspruch auf Vollständigkeit haben sich folgende Bausteine bewährt:

1. Eingangsprüfung jeder Liefercharge – Sieblinienprotokoll, Konsistenz, Temperatur, visuelle Beurteilung der Homogenität. Abweichungen dokumentieren und gegebenenfalls die Annahme verweigern.

2. Schütt- und Einbauplanung mit begrenzten Fallhöhen – Wo Schalung oder Bewehrung es erzwingen, sind Schüttrohre oder Verteilerschläuche Pflicht. Auch bei Mineralgemischen sind Fallhöhen ab etwa zwei Metern zu vermeiden.

3. Misch- und Rütteldisziplin – Reihenfolge und Zeiten nach Rezeptur, keine eigenmächtigen Zugaben. Mehrere kurze Verdichtungsübergänge statt einmal lang und intensiv.

4. Temperaturfenster beachten – Die übliche Verarbeitungstemperatur von +5 °C bis +30 °C ist Voraussetzung. Bei Hitze kürzere Mischzeiten und rascher Einbau, bei Kälte vorgewärmtes Material und Schutzmaßnahmen.

5. Dokumentation und Probenahme – Chargenprotokolle, Rückstellproben und Fotodokumentation der Schütt- und Einbauphasen. Im Streitfall sind sie das wichtigste Beweismittel.

Die Einbauentscheidung trifft auf der Baustelle nicht der Paragraf, sondern der Baggerfahrer und der Polier am Schüttkörper – beide tragen die Verantwortung dafür, dass das angelieferte Material auch in der Tragschicht ankommt, wie es vom Werk vorgesehen ist. Hier zahlt sich eine klare Vorbesprechung mit dem Lieferwerk aus, in der Rezeptur, Konsistenzklasse und Lieferchargengröße verbindlich abgestimmt werden.

Wird bei der Eigenüberwachung festgestellt, dass eine Lage sichtbar entmischt ist, lautet die erste Frage: Sind Tragfähigkeit und Dichtheit noch gegeben? Ist die entmischte Zone oberflächlich, kann sie durch Abtragen und Ersatz mit frischem, homogenem Material behoben werden. Ist sie tiefer und durchgehend feinkornreich oder grobkornangereichert, ist meist eine teilweise oder vollständige Erneuerung der Schicht unumgänglich.

Vor jeder Sanierungsentscheidung steht eine Ursachenanalyse. Liegt die Ursache in der Lieferung, beim Transport, beim Einbau oder bei der Verdichtung? Nur wer die Ursache kennt, kann den Fehler dauerhaft abstellen. Andernfalls wiederholt sich das Problem bei der nächsten Tagesleistung. In der Praxis hat es sich bewährt, nach einem bestätigten Entmischungsfall eine außerordentliche Eigenüberwachung mit zusätzlichen Probenahmen und einer angepassten Einbauanleitung durchzuführen. So wird die Maßnahme zur Lernchance für das Team – und nicht zur wiederkehrenden Diskussion mit dem Auftraggeber.

Schluss

Entmischung ist kein Rechenexempel, sondern eine physikalische Realität auf jeder Baustelle, die mit körnigen Materialien arbeitet. Die gute Nachricht: Sie ist mit den heute verfügbaren Regelwerken und mit disziplinierter Einbaupraxis beherrschbar. Wer Fallhöhen, Rüttelzeiten, Kornabstufung und Verarbeitungstemperatur gleichermaßen im Blick behält, schafft die Voraussetzung für Tragschichten und Betonbauteile, die ihre zugesicherten Eigenschaften auch langfristig erfüllen.

Die Zukunft der mineralischen Baustoffe – mit steigenden Recyclingquoten und ambitionierten Ressourcenschutzzielen – verlangt genau diese Sorgfalt. Nur wenn RC-Materialien und Sekundärbaustoffe die gleichen Homogenitätsansprüche erfüllen wie Primärmaterial, werden sie langfristig als gleichwertige Tragschichtkomponenten akzeptiert. Das ist machbar. Es beginnt bei der Annahmekontrolle und endet bei der Verdichtung.
