Geotextil unter Wasserbausteinen: Fehler bei der Verlegung

Genau diese Verkürzung führt jedoch regelmäßig zu Schäden, die erst bei der nächsten Hochwasserwelle, bei Wellenschlag oder nach einer längeren Strömungsperiode sichtbar werden. Dann wandert Feinboden aus der Böschung, die Deckschicht sackt nach, und aus einer lokalen Unebenheit wird eine Unterspülung mit Sanierungsbedarf.

Die typischen Geotextil unter Wasserbausteinen Verlegefehler entstehen selten durch ein einzelnes falsches Produkt. Meist passt die Kette nicht zusammen: Das Planum ist nicht ausreichend vorbereitet, die Bahn schwimmt beim Unterwassereinbau, die Überlappung wird nicht kontrolliert oder die Wasserbausteine treffen mit zu hoher Energie auf einen empfindlichen Untergrund. Das Geotextil kann seine Filter-, Trenn- und gegebenenfalls Bewehrungsfunktion dann nicht zuverlässig erfüllen.

DIN EN 13253 ordnet Geotextilien im Küsten- und Deckwerksbau den Funktionen Filtern, Trennen und Bewehren zu. Die Trennfunktion steht dabei nicht isoliert im Raum. Sie wirkt immer zusammen mit Filtern oder Bewehren. Auf der Baustelle heißt das schlicht: Das Vlies darf nicht nur verhindern, dass Stein und Boden sich vermischen. Es muss den Boden dauerhaft zurückhalten, Wasser hindurchlassen und die Beanspruchungen aus Einbau, Strömung und Baugrund überstehen.

Ein Filtervlies repariert kein schlechtes Planum und ersetzt weder eine tragfähige Böschung noch eine funktionierende Fußsicherung.

Das Planum entscheidet vor der ersten Geotextilbahn

Wer eine Ufersicherung oder ein Deckwerk plant, denkt häufig zuerst an Steingröße, Schichtdicke und Strömung. Das ist nachvollziehbar. Andererseits liegt die spätere Funktionsreserve oft einige Zentimeter tiefer: am Filterplanum. Ein unebenes, steiniges oder mit Bewuchs durchsetztes Planum schafft Hohlräume und punktuelle Belastungsspitzen. Darauf lässt sich kein Geotextil spannungsarm und vollflächig verlegen.

Erosionsrinnen, Löcher und Auskolkungen müssen vor dem Einbau mit filterstabilem Boden ausgeglichen werden. Frei liegende Steine, Bauschuttreste, Holz und sonstige Fremdkörper gehören aus der Fläche. Besonders hartnäckig sind Wurzelreste: Sie wirken zunächst harmlos, können die Bahn aber punktuell anheben oder nachträglich verrotten und Hohlräume hinterlassen.

Die Bundesanstalt für Wasserbau weist darauf hin, dass ein unebenes Planum die erforderliche Filterfläche um bis zu 30 Prozent vergrößern kann. Das ist nicht nur ein Thema für die Materialmengen. Zusätzliche Oberfläche bedeutet in der Praxis auch:

• Bahnen werden zu knapp zugeschnitten und erreichen Anschlüsse oder Überlappungen nicht mehr sicher;
• Falten entstehen, weil die Bahn einer unruhigen Geländeform folgen soll;
• einzelne Steine liegen später auf erhabenen Punkten auf und erzeugen hohe Durchschlagbeanspruchungen;
• die tatsächlich eingebaute Deckschichtdicke schwankt, obwohl die Mengenabrechnung zunächst plausibel aussieht;
• im Übergang zu Bauwerken, Böschungsfüßen oder Spundwänden entstehen schwer kontrollierbare Fehlstellen.

Ist ein Planum steinreich, nicht ausreichend eben herstellbar oder während des Bauzustands nicht standsicher, ist eine mineralische Ausgleichsschicht meist der belastbarere Weg. Sie muss allerdings selbst filterrichtig auf den Baugrund abgestimmt sein. Einfach irgendeinen Sand oder ein Gemisch einzubauen, verschiebt das Problem nur eine Lage nach unten.

Als rechnerische Mindestüberdeckung nennt die BAW für eine Ausgleichsschicht 5 cm; beim Unterwassereinbau sind 10 cm anzusetzen. Auf Böschungen steiler als 1:3 sollte dafür gebrochenes Material verwendet werden, damit die Schicht nicht selbst ins Rutschen gerät. Das ist ein gutes Beispiel dafür, wie Planung und Bauausführung zusammengehören: Der Geotextiltyp lässt sich nicht sinnvoll festlegen, solange Aufbau, Boden und Einbauverfahren nur ungefähr beschrieben sind.

Das falsche Auswahlkriterium: Flächengewicht statt Systemnachweis

Ein schweres Vlies wirkt robust. Es kann robust sein, muss es aber im konkreten Deckwerk nicht automatisch sein. Wer Geotextilien allein nach Gramm pro Quadratmeter auswählt, übersieht die eigentliche Aufgabe. Unter Wasserbausteinen braucht das Material einen abgestimmten Nachweis für mehrere Belastungen gleichzeitig.

Die Filterauswahl beginnt deshalb beim Baugrund: Körnungslinie, Durchlässigkeit, Kohäsion und mögliche Feinteilwanderung bestimmen, welche Öffnungsweite und welche hydraulischen Eigenschaften erforderlich sind. Danach folgen hydraulische Lasten aus Strömung, Wellen und Wasserstandswechseln. Erst mit der Deckschichtbauweise, dem Steingewicht und dem vorgesehenen Einbaugerät lässt sich die mechanische Beanspruchung seriös einordnen.

Für übliche Regelanwendungen nennt die BAW Strömungsgeschwindigkeiten bis 1,50 m/s als Bereich, in dem Zugbeanspruchungen nach den entsprechenden Ansätzen betrachtet werden. Bei stärkeren Strömungen, steileren Böschungen oder besonderen Wellenbelastungen reichen Standardannahmen jedoch nicht aus. Dann braucht es einen objektspezifischen Nachweis – nicht einfach das nächstschwerere RC-Material im Lager und auch kein beliebig stärkeres Vlies.

Die oft zitierten Werte aus einzelnen Bemessungsbeispielen dürfen ebenfalls nicht verselbständigt werden. Angaben zu Mindestdicke oder Zugfestigkeit können für teilvergossene Wasserbausteine einer bestimmten Klasse und definierte Bodenarten sinnvoll sein. Als universelle Produktvorgabe für jede Ufersicherung taugen sie nicht. Der Baugrund entscheidet mit.

Unterwasser verlegen: Eine schwimmende Bahn ist keine Kleinigkeit

Der kritischste Moment kommt häufig dort, wo die Sicht fehlt. Beim Unterwassereinbau darf die Geotextilbahn nicht frei über dem Planum treiben. Sie soll aufliegen oder nur mit geringer Vorspannung geführt werden – maximal 0,50 m über dem Planum. Darüber verliert die Ausführung ihre Kontrolle: Die Bahn sinkt nicht planmäßig ab, Falten bleiben verborgen, und grobe Steine können unter das Geotextil geraten.

Das Ergebnis ist kein kosmetischer Mangel. Ein Stein unter der Bahn erzeugt eine lokale Hebung, kann die Bahn beim weiteren Beschütten durchscheuern und schafft einen Weg für unerwünschte Bodenverlagerungen. Gerade dort, wo die Deckschicht optisch geschlossen erscheint, kann sich eine Schwachstelle entwickeln.

Der Unterwassereinbau verlangt daher einen klaren Ablauf, der zwischen Polier, Geräteführer, Taucher und Bauleitung abgestimmt ist:

1. Planum und Böschungsprofil vor dem Auslegen freigeben. Unter Wasser ersetzt der Blick von der Böschungskrone keine Kontrolle. Das Sollprofil und störende Erhebungen müssen vorab geprüft sein.

2. Bahnen so zuführen, dass sie geführt und nicht abgetrieben werden. Strömung, Wellen und Schiffsverkehr sind keine Randthemen. Sie bestimmen, ob eine Bahn sauber aufliegt oder als lose Schleife im Wasser hängt.

3. Nur begrenzte Abschnitte öffnen und zeitnah sichern. Lange ungesicherte Bahnen erhöhen das Risiko von Verdriftung, Falten und unkontrollierten Zugspannungen.

4. Überlappung vor der Nachbarbahn prüfen. Unter Wasser ist durch Taucher zu kontrollieren, ob die Überlappung vollflächig aufliegt und frei von Steinen ist.

5. Bei fehlender Verfahrenssicherheit die gesamte Lage kontrollieren. Wenn die eingesetzte Zusatzausrüstung oder das Einbauverfahren die Lage nicht zuverlässig sichert, muss vor dem Aufbringen der Schutzschicht eine Tauchkontrolle erfolgen.

6. Schiffsverkehr im Baustellenbereich mitdenken. Als Orientierung nennt die BAW beim Unterwassereinbau eine empfohlene Höchstgeschwindigkeit von 6 km/h. Entscheidend ist nicht die Zahl allein, sondern die Begrenzung von Sog, Wellenschlag und Lageveränderungen während der offenen Bauphase.

Eine allgemeingültige Überlappungsbreite in Zentimetern gibt es dabei nicht. Sie hängt von Geometrie, Untergrund, Strömung, Einbauweise und der projektspezifischen Planung ab. Die Frage lautet nicht: „Sind 50 Zentimeter genug?“ Die richtige Frage lautet: „Ist die vorgesehene Überlappung unter den tatsächlichen Einbaubedingungen vollflächig geschlossen und gegen Lageverlust gesichert?“

Unter Wasser zählt nicht, wie ordentlich die Bahn am Ufer ausgesehen hat, sondern wie sie unmittelbar vor dem Steinwurf auf dem Planum liegt.

Wasserbausteine einbauen, ohne das Geotextil zu zerstören

Das Aufbringen von Wasserbausteinen ist für das Geotextil eine Durchschlagbeanspruchung. Dieser Satz klingt technisch, beschreibt aber einen sehr handfesten Konflikt: Eine schwere, kantige Gesteinskörnung trifft auf eine vergleichsweise dünne Filterlage. Ob das funktioniert, hängt nicht allein vom Geotextil ab.

Maßgeblich sind vor allem die Form und Masse der Wasserbausteine, die Fallhöhe, die Härte des Untergrunds sowie der Einbau im Trockenen oder unter Wasser. Ein Stein, der auf einer weichen und gleichmäßigen Ausgleichsschicht landet, wirkt anders auf die Bahn ein als derselbe Stein auf einer festen, steinigen Böschungskrone.

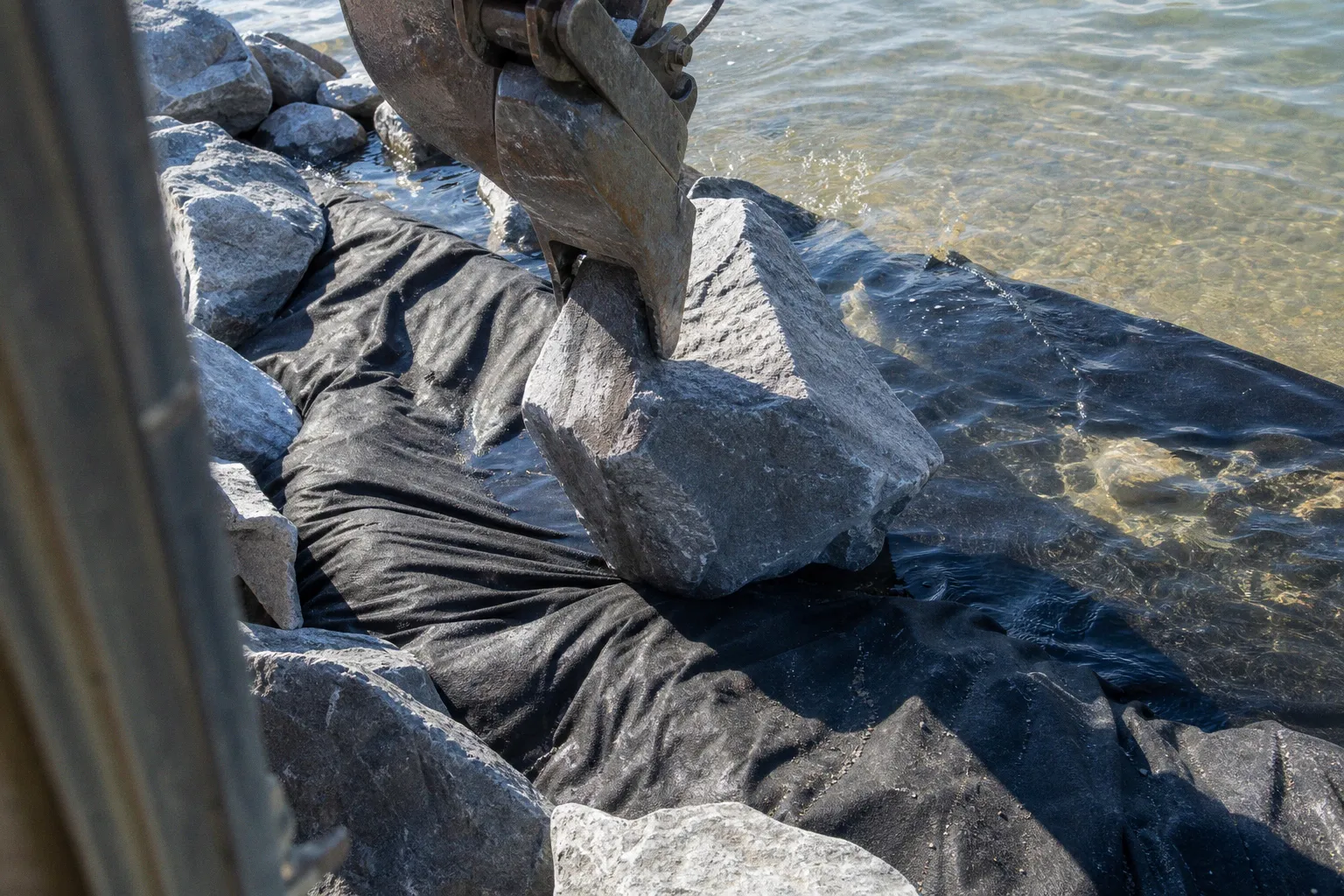

Der verbreitete Fehler besteht darin, die Deckschicht „von oben fertigzustellen“. Der Bagger greift weit aus, der Stein fällt aus Höhe, und die Baustelle gewinnt scheinbar Zeit. Tatsächlich wird die Belastung unkontrollierbar. Besonders ungünstig ist das auf hartem Planum, an Übergängen zu Bauwerken und im Bereich der Böschungsfußsicherung.

Für die Lagestabilität auf Böschungen soll die Deckschicht sukzessive von unten nach oben eingebaut werden. Dadurch stützen sich die Wasserbausteine gegenseitig ab. Der Einbau von oben nach unten kann dagegen zu Verschiebungen führen; zudem entstehen leichter offene Zonen, in denen das Geotextil sichtbar oder ungeschützt bleibt.

Bei Böschungen steiler als 1:2 oder bei wesentlich stärkeren Strömungsbelastungen sind zusätzliche Nachweise zur notwendigen Zugfestigkeit erforderlich. Das ist keine übervorsichtige Formalie. In steilen Geometrien treten aus Eigengewicht, Einbau und hydraulischer Belastung andere Kräfte auf als bei einer flachen Uferböschung.

Für die Geräteplanung heißt das: Reichweite und Traglast des Baggers, Greifer oder Schalenvolumen, Steintransport und Arbeitsplattform müssen zur zulässigen Fallhöhe und zum Schichtaufbau passen. Im nassen Gelände kann ein Moorraupeneinsatz oder ein abgestimmtes Pontonkonzept sinnvoller sein als ein Gerät, das zwar große Reichweite hat, aber den Einbau nicht präzise genug steuern kann.

Fixieren und überlappen: Sicherung ja, Beschädigung nein

Wind, Wellen oder Strömung können eine frisch ausgelegte Bahn verlagern. Eine Sicherung ist daher häufig nötig. Sie darf jedoch die spätere Filterfläche nicht perforieren oder die Bahn beim Beschütten in unkontrollierte Zugspannung bringen.

Nageln ist in der durchströmten Filterfläche unzulässig. Das gilt nicht nur wegen des Lochs selbst. Durchdringende Befestigungen schaffen lokale Schwachstellen und können im Zusammenspiel mit Bewegung und Last die Beschädigung vergrößern. Auch improvisierte Befestigungen mit scharfen Kanten, ungeeigneten Klemmen oder punktförmigen Lasten sind keine Lösung.

Im Trockeneinbau muss das Geotextil beim Aufbringen der Schutzschicht nachrutschen können. Wird es zu straff fixiert, entstehen Zugspannungen. Diese Spannungen können die Bahn an Kanten einreißen lassen oder die Lage der Überlappung verändern. Wird sie dagegen zu lose gesichert, bilden sich Falten, in denen sich Wasser und Feinboden anders bewegen als im geplanten Filteraufbau.

Hier liegt der Unterschied zwischen einer Befestigung und einer Einbauhilfe. Eine Einbauhilfe hält die Bahn kontrolliert in Position, bis die Deckschicht ihre Aufgabe übernimmt. Sie darf nicht zur dauerhaften Störstelle im Filter werden.

Bei der Geotextil Überlappung im Uferschutz ist die Reihenfolge entscheidend. Die Nachbarbahn darf nicht einfach auf die vorherige „irgendwie drauf“. Die Überlappung muss zur Fließ- und Einbaurichtung passen, plan aufliegen und frei von Steinmaterial sein. Ist ein Stein zwischen den Bahnen eingeklemmt, entsteht ein offener Bereich. Unter Strömungswechseln kann sich daraus ein Eintrittspfad für Bodenmaterial entwickeln.

Nicht jeder Schaden zeigt sich sofort: Verstopfen und Unterspülung

Eine korrekt eingebaute Bahn kann im Betrieb an Durchlässigkeit verlieren. Feinteile aus dem Boden, Bodeneinlagerungen, Verstopfung, Versinterung oder Verockerung verändern die hydraulischen Eigenschaften eines neuen Geotextils teils erheblich. Wer nur die Anfangswerte aus dem Produktdatenblatt betrachtet, plant an der Langzeitwirkung vorbei.

Das betrifft besonders Gewässer mit wechselnden Wasserständen, feinkörnigen Böden oder chemisch auffälligem Wasser. Die Frage ist dann nicht nur, ob das Geotextil am ersten Tag Wasser durchlässt. Entscheidend ist, ob der Filteraufbau auch nach wiederholten Belastungen einen sicheren Bodenrückhalt und einen ausreichenden Abflussweg ermöglicht.

Eine zu geringe Auflast der Deckschicht verschärft das Problem. Sie kann dazu führen, dass sich unter dem Geotextil Erosionsrinnen bilden oder sich die Böschung lokal verformt. Sichtbar wird das oft erst an kleinen Setzungen, geöffneten Fugen zwischen Wasserbausteinen oder einer auffälligen Mulde hinter der Ufersicherung.

Bei einer vermuteten Unterspülung von Wasserbausteinen am Geotextil sollte die Sanierung nicht beim Nachkippen einzelner Steine enden. Zuerst ist zu klären, wo der Bodenverlust beginnt:

• Liegt eine Fehlstelle am Böschungsfuß vor, weil die Fußsicherung nicht tief oder schwer genug ausgebildet wurde?
• Hat sich eine Überlappung geöffnet oder war sie von Anfang an nicht steinfrei?
• Wurde das Geotextil beim Steinwurf durchschlagen oder an einer Kante aufgerissen?
• Ist das Planum unter der Bahn ausgewaschen, weil es nicht filterstabil hergestellt wurde?
• Verliert der Filteraufbau hydraulische Leistung durch Feinteile oder Ablagerungen?

Erst nach dieser Ursachenprüfung lässt sich entscheiden, ob eine lokale Öffnung der Deckschicht genügt oder ob die Filterlage abschnittsweise erneuert werden muss. Ein oberflächlich nachgebesserter Steinsatz kann ein tiefer liegendes Problem verdecken – bis das nächste Ereignis mehr Material mitnimmt.

Was auf der Baustelle wirklich Rechtssicherheit schafft

Rechtssicherheit entsteht im Wasserbau nicht durch eine lange Ablage aus Lieferscheinen. Sie entsteht, wenn Planung, Materialprüfung und Einbaudokumentation nachvollziehbar zusammenpassen. Die Ersatzbaustoffverordnung kann bei mineralischen Ausgleichs- oder Tragschichtmaterialien eine Rolle spielen; sie beantwortet jedoch nicht die hydraulische Bemessung eines Filteraufbaus. Auch eine passende Eluatklasse ersetzt keinen Nachweis zur Filterstabilität oder zum Durchschlagwiderstand.

Für die Bauleitung empfiehlt sich deshalb eine kurze, aber belastbare Dokumentationskette:

• freigegebenes Planum mit Angaben zu Ausgleichsschicht, Profil und besonderen Anschlussbereichen;
• eindeutige Zuordnung des gelieferten Geotextils zur vorgesehenen Funktion und Lage;
• festgelegtes Einbauverfahren einschließlich Umgang mit Strömung, Wellen und Schiffsverkehr;
• Prüfung von Bahnen und Überlappungen, beim Unterwassereinbau gegebenenfalls durch Taucher;
• nachvollziehbarer Einbau der Wasserbausteine von unten nach oben sowie Festlegung der zulässigen Fall- und Ablagebedingungen;
• Fotodokumentation der offenen Filterlage, der Anschlüsse und der kritischen Bereiche vor dem Abdecken.

Das ist kein bürokratischer Selbstzweck. Sobald ein Deckwerk geschlossen ist, lassen sich Mängel an der Filterlage nur noch mit großem Aufwand untersuchen. Was vorher sauber kontrolliert und dokumentiert wurde, spart später Tauchgänge, Aufbrucharbeiten und Diskussionen über Verantwortlichkeiten.

Ein Geotextil unter Wasserbausteinen ist keine unsichtbare Nebenleistung. Es ist die Funktionsschicht zwischen bewegtem Wasser, mineralischem Deckwerk und empfindlichem Untergrund. Wer das Planum eben vorbereitet, die Bahn unter Wasser kontrolliert führt, Durchschlagbeanspruchungen begrenzt und Überlappungen tatsächlich prüft, reduziert die typischen Schäden deutlich. Nicht mit übertriebener Vorsicht, sondern mit einem Einbauablauf, der zur Baustelle und zur hydraulischen Realität passt.
