Spundwandbau: Funktion und Ablauf im Wasserbau

Es liegt in aller Regel an einer unzureichenden Berücksichtigung des hydraulischen Grundbruchs in der Vorplanung, an einer unsauber ausgeführten Schlossdichtung oder an einer Bemessung, die den Erd- und Wasserdruck im Lastfall "Bemessungswasserstand" nicht vollständig erfasst hat. Der Spundwandbau im Wasserbau ist deshalb kein bloßer Handgriff "Bohle rein, Baugrube fertig" — er ist eine geotechnisch durchdrungene Aufgabe mit normativ klar definierten Stationen, von der Baugrunderkundung über die Profilwahl bis zur Frage der Stützkonstruktion. Wer hier Stationen überspringt, baut nicht standsicher, sondern korrigiert später Setzungen.

Statische Grundlagen und normative Anforderungen im Wasserbau

Die zentrale Funktion einer Spundwand im Wasserbau erschließt sich aus zwei Aufgaben, die im Querschnitt zugleich erfüllt sein müssen: der statischen Sicherung gegen Erd- und Wasserdruck sowie der Abdichtung gegen das anstehende oder vorübergehend aufgehöhte Wasser. Beide Aufgaben greifen ineinander — eine Spundwand, die zwar den Erddruck aufnimmt, an ihren Schlossfugen jedoch durchströmt wird, verliert über die Schlitze den hydraulischen Widerstand und kann infolgedessen einen rückschreitenden Erosionsbruch auslösen, lange bevor der Stahlquerschnitt selbst versagt. Genau diese Trennung der beiden Aufgaben ist es, die das Spundwandbauwerk von einer reinen Stützwand unterscheidet.

Die normativen Grundlagen für Ausführung und Bemessung sind nicht in einem einzelnen Werk gebündelt. Maßgeblich sind die DIN EN 12063 (Ausgabe September 2024) für die Ausführung von Spundwandkonstruktionen, die DIN 1054 für die geotechnischen Sicherheitsnachweise, die Empfehlungen des Arbeitsausschusses Ufereinfassungen (EAU) sowie die ZTV-W LB 214 (Ausgabe Juli 2024) als zusätzliche technische Vertragsbedingung im Wasserbau. Für den Baugrund selbst gilt ausnahmslos: Ohne ausreichende Erkundung — Bohrprofile, Rammsondierungen, Laborversuche zur Scherfestigkeit — darf eine Spundwand nicht bemessen werden. Wer auf Sondierungen verzichtet, dimensioniert entweder verschwenderisch oder, was schwerer wiegt, knapp.

Die Spundwand trägt nicht, weil sie aus Stahl besteht — sie trägt, weil Einbindetiefe, Gurtung und Lastfigur des Erdruhedrucks zusammenpassen.

Besonders zu beachten ist im Wasserbau der Lastfall des hydraulischen Grundbruchs. Steigt der Wasserstand auf der Baugrubenseite gegenüber der Wandaußenseite an, entsteht unter der Spundwandsohle eine nach oben gerichtete Strömung. Überschreitet die daraus resultierende Auftriebsspannung die effektive Eigenlast des Bodens, verliert der Boden unter der Sohle seine Scherfestigkeit — die Wand kippt, ohne dass ihr Stahl versagt hätte. Die EAU fordert daher einen Sicherheitsbeiwert gegen hydraulischen Grundbruch, der allein durch eine größere Einbindetiefe nicht in jedem Fall kompensiert werden kann. In bindigen Böden ist die Berücksichtigung der Kohäsion zulässig, in nichtbindigen Böden allein die Strömungsberechnung; eine "Daumenregel" in Form eines pauschalen Sicherheitszuschlags auf die Einbindetiefe erfüllt diese Anforderung nicht.

Materialwahl: Stahlprofile nach DIN EN 10248 und 10249

Die Wahl des Stahlprofils folgt keinem Katalog, sondern dem Lastanspruch, der Einbindetiefe und der Korrosionsbeanspruchung über die geplante Nutzungsdauer. Warmgewalzte Spundbohlen aus unlegierten Stählen werden nach DIN EN 10248 gefertigt und tragen Bezeichnungen wie S240GP, S270GP, S355GP, S430GP oder S520GP. Die steigenden Streckgrenzen erlauben höhere Biegespannungen und damit schlankere Profile, bedingen jedoch auch eine sorgfältigere Rammtechnik — höherfeste Stähle sind weniger tolerant gegenüber Schlagzahlen und Vibrationen, die über das Maß der DIN EN 12063 hinausgehen. Ein S430GP lässt sich nicht mit denselben Rammparametern einbringen wie ein S270GP, ohne dass die Bohle am Schloss Schaden nimmt.

Kaltgeformte Profile nach DIN EN 10249 kommen eher für temporäre Verbauten und geringere Tiefen in Frage; sie erreichen nicht dieselben Biegetragfähigkeiten wie warmgewalzte Bohlen und sind in der Schlossgeometrie weniger robust gegen Taumeln beim Einbringen.

Die nachfolgende Tabelle zeigt eine kompakte Gegenüberstellung der gängigen Profilfamilien:

Die Auswahl der Stahlsorte hängt direkt mit der Profilwahl zusammen: Eine kombinierte Wand HZ/AZ wird praktisch nur in S355GP oder höher ausgeführt, weil die Einzelbohlen sonst die Biegespannungen über die volle Wandhöhe nicht abtragen können. Umgekehrt lässt sich eine U-Bohle AU 14 auch in S240GP mit moderater Einbindetiefe wirtschaftlich einsetzen, sofern die statische Bemessung im Einzelfall eine ausreichende Standsicherheit nachweist.

Verfahrenstechnik: Mäklergeführtes Einbringen und Pressverfahren

Das Einbringen der Bohlen erfolgt vorrangig durch drei Verfahren: Hochfrequenz-Vibrationsrammung, Schlagrammung und erschütterungsfreies Einpressen. Die ZTV-W LB 214 schreibt verbindlich vor, dass das Einbringen grundsätzlich mäklergeführt und mit stabilen beidseitigen horizontalen Führungen auszuführen ist. Diese Anforderung ist nicht bürokratischer Selbstzweck — sie verhindert Schlossschäden, die sich bei freier, nicht geführter Rammung durch Taumeln der Bohle einstellen und die spätere Dichtigkeit der Wand zunichtemachen. Die mäklergeführten Bohlenlängen erreichen heute bis zu 24 Meter; bei kombinierten Wänden und sehr tiefen Baugruben auch darüber.

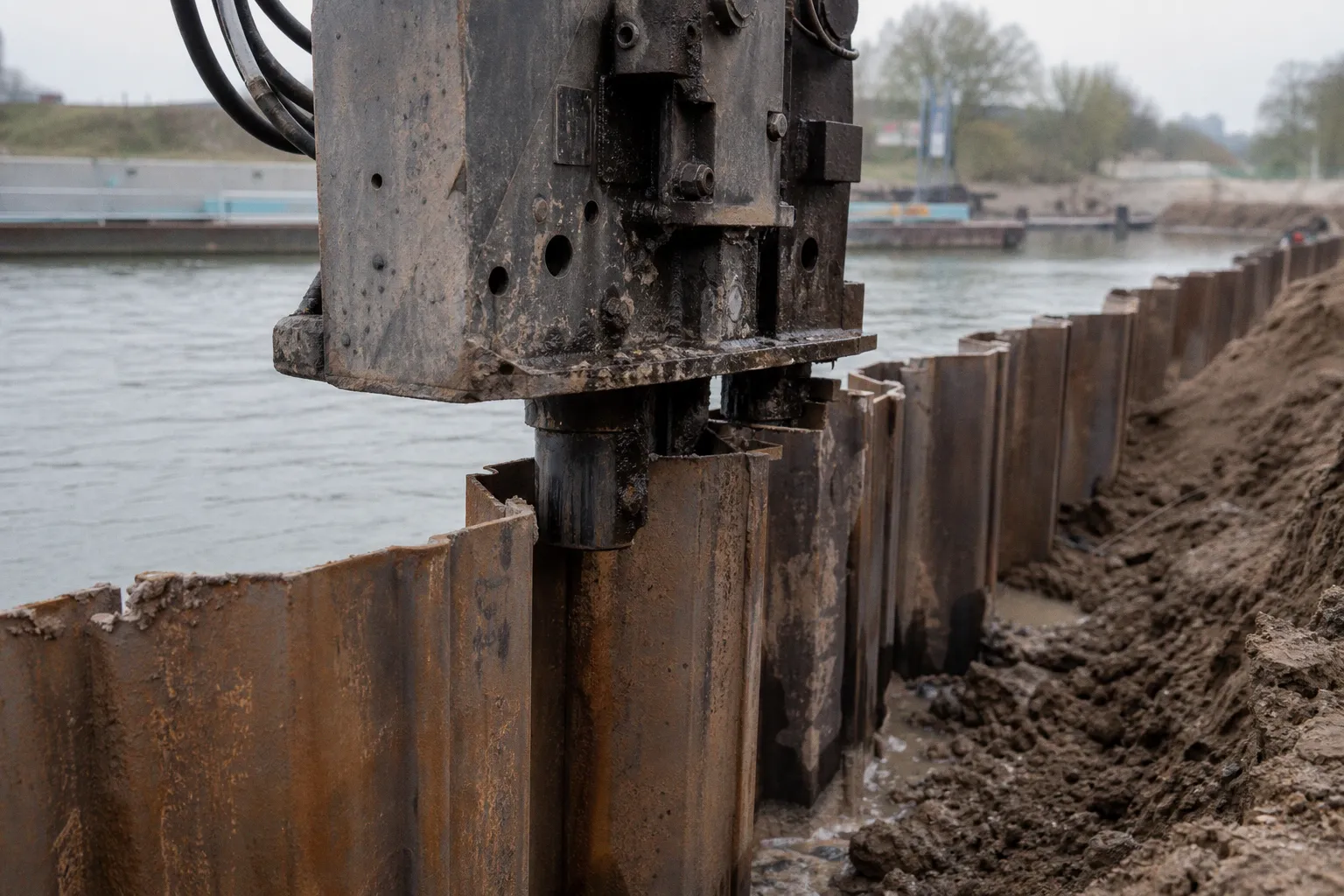

Bei der Vibrationsrammung wird die Bohle über eine hydraulisch angetriebene Unwucht in hochfrequente Schwingungen versetzt und reduziert dadurch die Mantelreibung im Boden. Das Verfahren arbeitet schnell, erzeugt jedoch Erschütterungen, die in bebauten oder sensiblen Bereichen nicht ohne Messung und behördliche Auflage zulässig sind. In unmittelbarer Nähe zu bestehender Bebauung, zu Leitungen oder zu Ufermauern mit unbekanntem Baugrund muss daher vor Beginn der Arbeiten ein Erschütterungsmonitoring nach DIN 4150 eingerichtet werden — andernfalls kann bereits das Anfahren eines Vibrationsbären Risse in benachbarten Bauwerken erzeugen, die später als "normale Setzungen" deklariert werden.

Die Schlagrammung, etwa mit einem Hydro-Hammer, kommt dort zum Einsatz, wo dichtere oder steinige Schichten eine Vibrationsrammung nicht mehr zulassen. Sie ist langsamer und lärmintensiver, erreicht jedoch größere Einbindetiefen in tragfähigen Schichten. Das erschütterungsfreie Einpressen — etwa im Pilgerschrittverfahren mit Presskräften von bis zu 80 Tonnen je Presszylinder — wird bevorzugt, wenn Erschütterungen und Lärm ausgeschlossen werden müssen. Die Einbindetiefe ist beim Pressen allerdings durch die verfügbare Presskraft und die Mantelreibung begrenzt; in dichten Sanden oder Kiesen stößt das Verfahren an seine Grenzen.

Die nachfolgende Übersicht zeigt die Auswahl der Einbringverfahren in Abhängigkeit von Baugrund und Randbedingungen:

1. Hochfrequenz-Vibrationsrammung — bevorzugt in nichtbindigen Böden (Sand, Kies) bei mittlerer Einbindetiefe; wirtschaftlich, jedoch mit Erschütterungsemissionen verbunden.

2. Schlagrammung (Hydro-Hammer) — bei dichten, kiesigen oder steinigen Schichten, in denen Vibration versagt; höhere Erschütterungen, dafür größere Reichweite in die Tiefe.

3. Statisches Einpressen (Pilgerschritt) — bei sensibler Nachbarschaft und in bindigen Böden bis etwa 15 Meter Wandhöhe; erschütterungsfrei, jedoch presskraftbegrenzt.

4. Kombinationsverfahren — Vorbohren oder Lockerungssprengungen, gefolgt von Vibration oder Schlag, bei extremen Baugrundverhältnissen mit Hindernissen oder Rammhindernissen.

Eine unzureichende Führung des Mäklers führt unweigerlich zu Schrägstellungen, die im Wandverbund als klaffende Schlösser sichtbar werden. An dieser Stelle entscheidet sich bereits, ob die spätere Dichtung greift oder nicht — und damit, ob das Bauwerk seine Aufgabe über die geplante Nutzungsdauer erfüllt.

Die Schlossfuge ist der einzige durchgehende Strömungspfad einer Spundwand. Was hier nicht abgedichtet wird, lässt sich unter Last nicht mehr zuverlässig schließen.

Abdichtung der Schlossfugen und Korrosionsschutz

Die Dichtigkeit einer Spundwand hängt nicht vom Stahlquerschnitt ab, sondern von der Behandlung der Schlossfugen. Werkseitig werden die Bohlen je nach Einsatzfall mit bituminösen Dichtstoffen (etwa Melavill), mit PU-Quelldichtungen oder mit Kompressionsdichtungen versehen. Diese Dichtstoffe wirken beim Einbringen als Gleit- und Füllmittel; sie dichten die Fuge jedoch nicht absolut wasserdicht ab. Für eine vollständige Wasserdichtheit — etwa bei Baugruben im Grundwasser oder bei Schleusenkammern — müssen die Schlossfugen nach dem Einbringen zusätzlich verschweißt werden, sofern der Stahl dies zulässt und die Zugänglichkeit der Schlossfuge gegeben ist.

In der Praxis wird häufig auf die Schweißnaht verzichtet, weil die Bohlen nach dem Einbringen nicht mehr zugänglich sind oder weil Taucherarbeiten im offenen Wasser zu aufwendig erscheinen. Diese Einsparung rächt sich später: Bereits geringe Fehlstellen in der werksseitigen Dichtung — etwa durch aufgerissene Schlösser beim Rammen — führen unter hydrostatischem Druck zu dauerhaftem Wassereintritt, der mit zunehmender Betriebszeit die Fuge ausspült und die Sickerraten steigen lässt. Eine Spundwand ohne zusätzliche Schlossdichtung oder Schweißnaht ist daher niemals als absolut wasserdicht anzusprechen — ihre Dichtigkeit bemisst sich nach den Restdurchlässigkeiten, die der Baugrund zulässt, und nach der Sorgfalt der Rammführung.

Der Korrosionsschutz richtet sich nach der Wasseraggressivität und der geplanten Nutzungsdauer. Beschichtungssysteme auf Bitumen- oder Epoxidharzbasis, kathodischer Korrosionsschutz durch Opferanoden oder Fremdstromanlagen sowie die Wahl einer höheren Wanddicke in Form eines Korrosionszuschlags sind die üblichen Antworten — die spezifische Auswahl gehört in die Hand eines Sachverständigen, der die Wasserchemie vor Ort kennt. Pauschale "Daumenregeln" zum Korrosionsabtrag, die die konkrete Wasserzusammensetzung ignorieren, führen entweder zu überdimensionierten Wanddicken oder zu frühem Sanierungsbedarf.

Stabilität durch Gurtung und Verpressanker bei tiefen Baugruben

Ob eine Spundwand freistehend trägt, rückverankert oder nach innen ausgesteift werden muss, ist keine Frage einer pauschalen Wandhöhe, sondern das Ergebnis des statischen Nachweises im Einzelfall. Dieser Nachweis wird anhand von Baugrund, Einbindetiefe, Lastbild und Wandbemessung geführt: Welche Größe erreichen der aktive und der passive Erddruck im Bau- und Endzustand? Welche hydrostatischen und hydraulischen Lasten wirken im Lastfall "Bemessungswasserstand" und im Lastfall "Wasserstand auf der Baugrubenseite"? Welche Biegetragfähigkeit und welche Steifigkeit bringt das gewählte Profil bei der vorhandenen Einbindetiefe überhaupt auf? Erst wenn diese Fragen rechnerisch beantwortet sind — einschließlich der Nachweise im Grenzzustand der Tragfähigkeit und der Gebrauchstauglichkeit — entscheidet sich, ob die Wand freistehend trägt oder ob zusätzliche Stützelemente erforderlich werden.

Bei Baugruben mit größeren Wandhöhen und höheren Belastungen — etwa an Schleusenkammern, tiefen Kaimauern oder Baugruben unmittelbar an offenen Gewässern — wird die Spundwand in der Regel durch eine durchlaufende Stahlgurtung verstärkt und mit Verpressankern im Erdreich rückverankert. Die Gurtung verteilt die Ankerkräfte gleichmäßig über die Wandlänge und verhindert lokale Ausbeulungen, die bei ungleichmäßiger Ankeranordnung auftreten würden. Die Entscheidung zwischen freistehender Wand, Rückverankerung und innerer Aussteifung bleibt jedoch eine Bemessungsfrage — und keine Faustregel, die bei einer bestimmten Höhe selbsttätig greift.

Verpressanker werden in der Regel als Litzen- oder Stabanker in den Boden eingebracht, im Verpresskörper mit Zementmörtel fixiert und über eine Ankerkopfkonstruktion an der Gurtung angeschlossen. Die Bemessung erfolgt nach DIN 1054 und den Zulassungen des Deutschen Instituts für Bautechnik; Mindestlängen, Ankerabstände und Prüfkräfte sind nicht verhandelbar. Bei jeder Ankerherstellung ist eine Abnahmeprüfung vorgeschrieben — die Anker werden auf ihre Tragfähigkeit überprüft, bevor sie dauerhaft freigegeben werden. Ein Anker ohne erfolgreiche Abnahmeprüfung ist im Sinne der Norm kein tragfähiges Bauteil.

Alternativ kommt bei Baugruben, in denen eine Verankerung gegen den Baugrund nicht möglich ist — etwa weil dahinter ein benachbarter Bauwerksbestand eine Verankerungstrasse blockiert oder weil die Grundstücksgrenze eine ausreichende Ankerlänge nicht zulässt — eine innere Aussteifung in Frage. Dabei wird die Spundwand durch horizontale Steifen, meist Stahlrohre oder Profile, gegeneinander abgestützt. Diese Steifen liegen im Baugrubeninneren und behindern den Aushub; sie sind jedoch reversibel und vermeiden Eingriffe in den Untergrund jenseits der Wand. Welche der drei Lösungen — freistehend, verankert, ausgesteift — technisch und wirtschaftlich trägt, zeigt erst die rechnerische Gegenüberstellung im Einzelfall.

Position und Empfehlung

Der Spundwandbau im Wasserbau steht und fällt mit der Disziplin seiner Vorbereitung. Die Baugrunderkundung, die Profilwahl nach DIN EN 10248 und 10249, das mäklergeführte Einbringen nach ZTV-W LB 214 und die Dichtung der Schlösser sind keine optionalen Posten, sondern Stationen, deren Reihenfolge das Ergebnis definiert. Wer eine Station überspringt, erkennt den Mangel oft erst nach der Inbetriebnahme — wenn das Wasser bereits durch die Wand zieht oder die Anker nicht die erwartete Tragfähigkeit erreichen.

Für Bauherren und Planer bedeutet das: Spundwandbau ist keine Disziplin für Pauschalangebote, sondern für Ausschreibungen, in denen Baugrundgutachten, Profilwahl und Einbringverfahren getrennt ausgewiesen werden. Für ausführende Firmen bedeutet es, dass ein erfahrener Mäklerführer, ein qualifizierter Schweißer für die Schlossdichtung und ein sachverständiger Bauleiter den Unterschied zwischen einer standsicheren und einer später sanierungsbedürftigen Wand ausmachen. Die Normen sind nicht der Spielraum, innerhalb dessen beliebig improvisiert werden darf — sie sind die Untergrenze dessen, was fachlich noch vertretbar ist.
