Nassbaggerei: Wie das Ausbaggern unter Wasser funktioniert

Grundlagen und Verfahrenstechnik der Nassbaggerei

Der Begriff beschreibt sämtliche Arbeiten, bei denen Boden oder Sediment unter Wasser gelöst, aufgenommen, gefördert, transportiert und abgelegt werden – also genau jene Schritte, die an Land durch einen Bagger mit Tieflöffel vergleichsweise übersichtlich ablaufen, unter Wasser jedoch einer eigenen Logistik folgen.

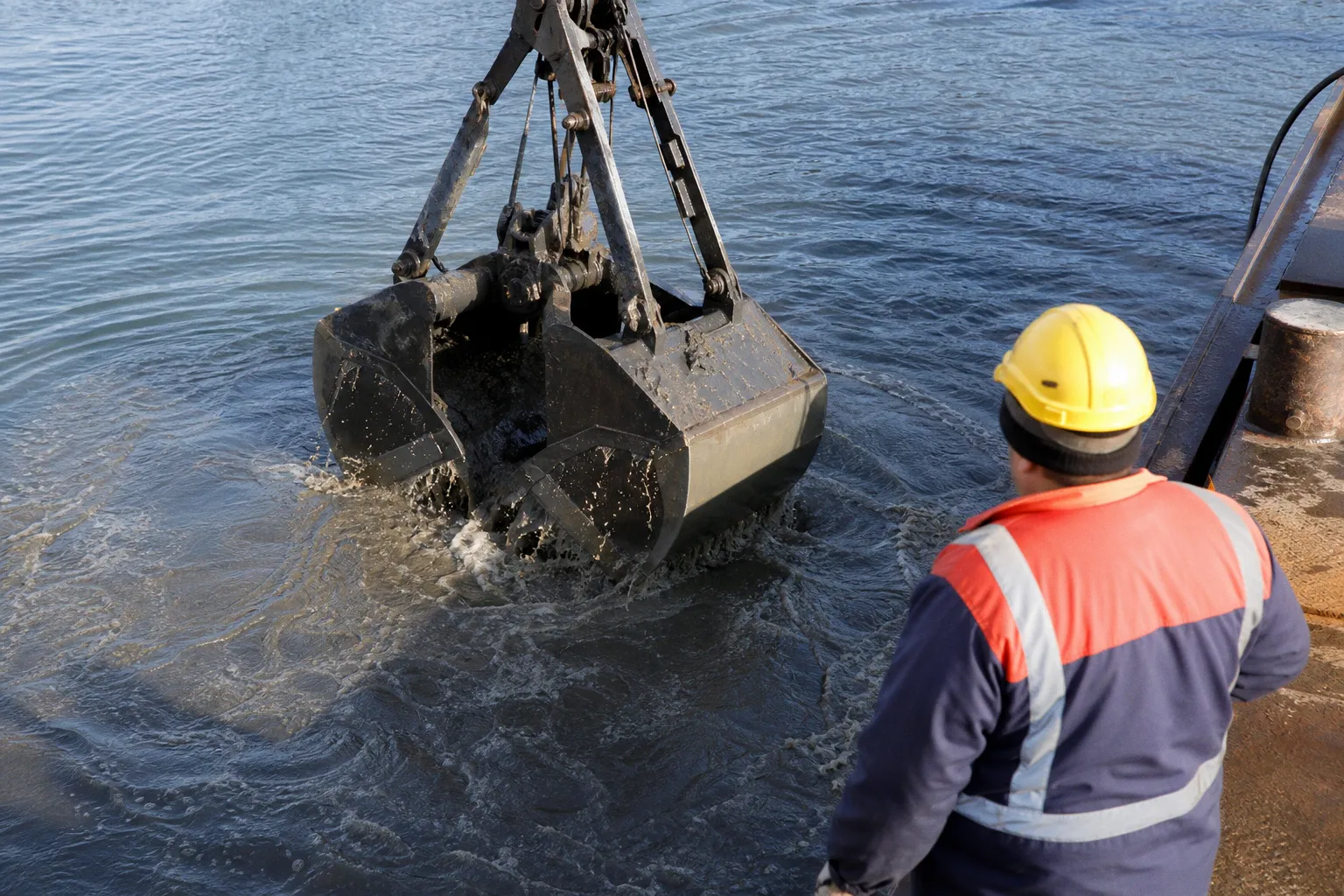

Die EAK 2020 benennt für Ausbau-, Vertiefungs- und Unterhaltungsmaßnahmen zwei vorrangige Verfahrenslinien: die Cutter- bzw. Spülbaggerung und die Hopperbaggerung. Beide Verfahren lösen den Boden nicht rein mechanisch, sondern verflüssigen ihn mit Wasser und fördern ihn als Boden-Wasser-Gemisch. Daneben existieren weiterhin mechanische Geräte wie Greifer-, Eimerketten- oder Tieflöffelbagger, die auf stationären Pontons oder Schuten arbeiten und dort zum Einsatz kommen, wo eine hydraulische Förderung technisch oder bodenmechanisch nicht sinnvoll ist.

Die Wahl des Verfahrens ist keine Geschmacksfrage, sondern folgt aus der Baugrundbeschaffenheit, der Wassertiefe, dem Vorhandensein von Hindernissen, den Umweltbedingungen und nicht zuletzt aus der Frage, was mit dem Baggergut geschehen soll. Wer diese Abhängigkeiten ignoriert, plant am Ende gegen den Boden – und der Boden gewinnt bekanntlich immer.

Nassbaggerei ist kein Synonym für „mit dem Sauger über den Grund fahren“. Die Verfahrenswahl ergibt sich aus Korngröße, Lagerungsdichte, Schadstoffbelastung und Verwertungspfad – nicht aus der Verfügbarkeit eines Geräts.

Die Spalte „Förderweg“ macht den entscheidenden Unterschied deutlich: Hydraulische Verfahren erzeugen ein Boden-Wasser-Gemisch, das in einem Spülfeld erst wieder entwässert und klassiert werden muss, bevor es als Baustoff weiterverwendbar ist. Mechanische Verfahren liefern dagegen ein vergleichsweise trockenes Haufwerk, das direkt in Schuten oder auf Halden verladen wird – vorausgesetzt, das Gerät erreicht die Aushubstelle überhaupt.

Planungsgrundlagen: Was vor dem ersten Schnitt untersucht werden muss

Eine Nassbaggerung beginnt nicht am Ponton, sondern am Schreibtisch – und zwar mit Messungen, ohne die kein Standsicherheitsnachweis für Böschungen, keine Spülfelddimensionierung und keine Verwertungsentscheidung möglich ist. Die international anerkannten PIANC-Empfehlungen listen mindestens vier Untersuchungsschritte als planungsrelevant:

1. Peilungen zur Bestimmung der aktuellen Wassertiefen und Sedimentmächtigkeiten

2. Geophysikalische Untersuchungen auf Hindernisse wie Leitungen, Wracks, Spundwände oder Findlinge

3. Geotechnische Untersuchungen des Gewässerbetts (Kornverteilung, Lagerungsdichte, organische Anteile)

4. Erfassung hydraulischer und meteorologischer Bedingungen (Strömung, Tide, Wind, Niederschlag)

Jeder dieser Punkte ist einzeln verzichtbar – und keiner ist es in der Praxis. Eine Peilung zeigt, wo überhaupt Material liegt; die Geophysik verhindert, dass ein Cutterkopf in eine Gasleitung oder einen Pfahlbohlenkopf fährt; die Geotechnik entscheidet, ob das Material als Deichkern, als Spülfeldauflage oder als zu entsorgender Abfall einzustufen ist; und die Hydraulik bestimmt, wann überhaupt gefördert werden kann, ohne dass Strömung oder Schwebstofffracht die Maßnahme unmöglich machen.

Wer auf die Baugrunderkundung im Gewässer verzichtet, kauft eine Überraschung – nur deren Preis steht nicht im Angebot.

In der deutschen Wasserstraßen- und Schifffahrtsverwaltung sind die Anforderungen an Ausschreibung und Ausführung in zwei Regelwerken konkretisiert: dem Standardleistungskatalog STLK-W Leistungsbereich 206 „Nassbaggerarbeiten“ in der Ausgabe 08/2017 und den Zusätzlichen Technischen Vertragsbedingungen ZTV-W Leistungsbereich 206 in der Ausgabe 2008. Beide Dokumente gelten unmittelbar für Bundeswasserstraßen; für kommunale, private oder landesrechtliche Projekte sind sie ein wichtiger Orientierungsmaßstab, ersetzen aber keine projektbezogene Eignungsprüfung.

Hydraulische Förderung und Kornklassierung im Spülfeld

Bei der Cutter- bzw. Spülbaggerung zerkleinert ein rotierender Schneidkopf am Ende des Saugrohrs den anstehenden Boden und vermischt ihn mit Wasser. Die entstehende Suspension wird über eine Rohrleitung – bei großen Distanzen auch über Zwischenpumpstationen – in ein Spülfeld gefördert. Das Spülfeld ist dabei weit mehr als eine Halde: Es ist eine Aufbereitungsanlage, in der die Schwerkraft die Arbeit übernimmt, die an Land ein Sieb oder eine Hydrozyklonanlage erledigen würde.

Die groben Sande und Kiese setzen sich nahe der Einlaufstelle ab, die feineren Schluffe weiter draußen, und die tonigen sowie organischen Anteile bleiben am längsten in Suspension. Diese Kornklassierung ist physikalisch vorgegeben und nicht aufhebbar – auch nicht durch noch so viel Spülwasser. In der Konsequenz bedeutet das: Die Geometrie des Spülfelds, die Lage der Einlaufpunkte und die Anordnung der Ausläufe bestimmen direkt, wo später welcher Boden liegt. Wer hier unsauber plant, bekommt kein einheitliches Deichbaumaterial, sondern eine Buntbestellung, die für jede Bauaufgabe unterschiedlich aufbereitet werden muss.

Die EAK 2020 hält dazu fest, dass Sande in der Regel gut entwässern, während feinkörnige Anteile einen deutlich höheren Aufwand an Zeit und Technik für die Entwässerung benötigen. Genau diese Unterscheidung ist die Grundlage jeder weiteren Materialverwertung. Ein Sand-Spülfeld lässt sich nach Wochen durchtrocknen, ein Schluff-Spülfeld benötigt monatelang stehendes Schlammwasser, Schilfbeete oder Kammerfilterpressen.

Die Probe aufs Exempel liefert jede Baustelle, auf der ein Spülfeld ohne vorherige Kornverteilungsanalyse angelegt wurde: Die Bauleitung steht dann vor einem Berg, der vorne als Sand aussieht und hinten in Schlick übergeht – mit allen Konsequenzen für Scherfestigkeit, Kapillarität und Setzungsverhalten beim späteren Einbau.

Rechtliche Rahmenbedingungen und Anforderungen an das Baggergut

Baggergut ist nicht „irgendein Boden aus dem Wasser“. Die Bundes-Bodenschutz- und Altlastenverordnung (BBodSchV) definiert den Begriff ausdrücklich: Es handelt sich um Material aus Unterhaltungs-, Neu- und Ausbaumaßnahmen sowie aus Maßnahmen an oberirdischen Gewässern, also Sedimente, Gewässergrundmaterial und Material aus dem unmittelbaren Gewässerumfeld. Diese Definition ist die Eintrittskarte in sämtliche bodenschutz-, wasser- und abfallrechtliche Bewertungen.

Für das Auf- oder Einbringen von Baggergut unterhalb oder außerhalb einer durchwurzelbaren Bodenschicht setzt § 8 BBodSchV enge Vorgaben. Sande und Kiese dürfen dort nur eingebracht werden, wenn der Feinkornanteil kleiner als 63 µm höchstens 10 Masseprozent beträgt und mineralische Fremdbestandteile nur bis zu 10 Volumenprozent enthalten sind. Hinzu kommen Anforderungen an Störstoffe, die je nach Vorhaben über das genannte Maß hinaus relevant werden können.

Ein Sand ist im bodenmechanischen Sinn nur dann ein Sand, wenn die Kornverteilung stimmt. Liegt der Feinkornanteil über 10 Masseprozent, kippt die Einbaufähigkeit nach § 8 BBodSchV – unabhängig davon, wie der Baggerfahrer die Fraktion einschätzt.

Bevor ein Auftraggeber entscheidet, ob das Baggergut verwertet, umgelagert oder entsorgt wird, muss er sowohl die chemische als auch die geotechnische Beschaffenheit bewerten. Die Bundesanstalt für Wasserbau (BAW) weist darauf hin, dass für zu entsorgendes Baggergut Probenahmen und Analysen vor Ausführung und Ausschreibung zwingend notwendig sind – andernfalls lässt sich gegenüber Aufsichtsbehörden weder die Verwertungsfähigkeit noch die Beseitigungspflicht sauber belegen.

Seit dem 29. März 2018 ist für Bundeswasserstraßen die HABAB-WSV 2017 anzuwenden, die den Umgang mit Baggergut innerhalb der Wasserstraßen- und Schifffahrtsverwaltung regelt. Wer außerhalb dieses Bereichs plant – etwa für kommunale Hafenbecken, private Spülflächen oder Renaturierungsmaßnahmen –, muss zusätzlich die jeweiligen landesrechtlichen Regelwerke und wasserrechtlichen Genehmigungen heranziehen.

Einsatzgebiete und Materialverwertung im Deich- und Wasserbau

Die Einsatzgebiete der Nassbaggerei sind so vielfältig wie die Anforderungen des Wasserbaus selbst. Sie reichen von der klassischen Fahrrinnenvertiefung über Hafenunterhaltung und Küstenschutz bis zur Kiesentnahme für die Beton- und Baustoffindustrie. Eng damit verknüpft ist die Frage, ob und wie das gewonnene Material weiterverwendet werden kann – denn Deponiekapazitäten sind teuer und in vielen Regionen knapp.

Im Deichbau lassen sich nichtbindige Baggergüter wie Sande ohne aufwendige Entwässerung als Kernmaterial verwenden, sofern die Kornverteilung den Anforderungen an Standsicherheit und Filterwirkung gegenüber dem Untergrund genügt. Bindige oder gemischtkörnige Böden müssen für Böschungsabflachungen, Deicherhöhungen oder Deichabdeckungen dagegen zunächst ausreichend entwässert oder getrocknet werden – ein Prozess, der Wochen bis Monate dauert und in der Bauablaufplanung entsprechend zu berücksichtigen ist.

Im Küstenschutz und bei der Gewässerrenaturierung werden Hopperbagger häufig für die Umlagerung nicht belasteter Sedimente eingesetzt. Die BAW beschreibt in einem Tagungsbeitrag, dass bei Korngrößen über 0,063 mm geeignete Übertiefen für eine solche Umlagerung meist innerhalb weniger Kilometer erreichbar sind. Eine allgemeingültige Transportentfernung lässt sich daraus jedoch nicht ableiten – sie hängt vom Einzelfall ab und ist nicht als starre Regel zu behandeln.

Für den Spundwandbau und die Ufersicherung ist die Nassbaggerei oft die Vorarbeit: Erst wenn die Gewässersohle auf das planmäßige Niveau gebracht ist, können Spundbohlen gerammt oder Uferdeckwerke profilgerecht eingebaut werden. Und auch beim Schleusenbau gehört das Lösen und Fördern von Boden unter Wasser zum Standardrepertoire – nicht selten in Kombination mit einer Moorraupe, die in den Randbereichen zwischen Wasserlinie und Baustraße den Übergang übernimmt.

Die folgenden Punkte fassen die wichtigsten Verwertungspfade zusammen, die in der Praxis regelmäßig geprüft werden:

• Sande und Kiese mit einem Feinkornanteil < 63 µm ≤ 10 Masse-% und mineralischen Fremdbestandteilen ≤ 10 Vol.-% nach § 8 BBodSchV für Auf- oder Einbringen unterhalb bzw. außerhalb der durchwurzelbaren Bodenschicht
• EAK-konforme Sande als Deichkernmaterial nach ausreichender Entwässerung
• Schluffe und Tone nach Konditionierung und Standzeit als Deckschicht oder Dichtungselement im Deichbau
• Belastete Sedimente nach chemischer Bewertung und Beprobung gemäß HABAB-WSV 2017 für Umlagerung, Behandlung oder geordnete Entsorgung

Bewertung, Restriktionen und Empfehlungen für die Praxis

Nassbaggerei ist eine Disziplin, in der Geotechnik, Hydraulik, Maschinentechnik und Recht zusammenkommen. Wer eines dieser Felder ausblendet, läuft Gefahr, dass die anderen drei es nicht richten können. Das beginnt bei der Baugrunderkundung, setzt sich fort über die Spülfeldgeometrie und endet bei der Frage, ob das gebaggerte Material überhaupt verwertet werden darf.

Drei Restriktionen, die in der Praxis regelmäßig unterschätzt werden, verdienen besondere Aufmerksamkeit. Erstens: Nicht jedes Sand-Spülfeld ist automatisch Deichbaumaterial – die Kornverteilung muss im Einzelfall nachgewiesen werden, ein Baggerfahrer-Blick genügt nicht. Zweitens: Belastetes Baggergut folgt eigenen Pfaden; die hier zusammengetragenen Regelwerke sind nur der Rahmen, die konkrete Bewertung erfordert Analysen und eine auf den Verbleib zugeschnittene Einstufung. Drittens: Die STLK-W- und ZTV-W-Regelwerke des Bundes entfalten unmittelbar nur in der Wasserstraßen- und Schifffahrtsverwaltung ihre Bindungswirkung; für andere Vorhaben sind sie Orientierung, nicht Vorschrift.

Wer eine Nassbaggerung plant, sollte daher in der Reihenfolge vorgehen, die auch die PIANC-Empfehlungen vorgeben: Peilung, Hinderniserkundung, Baugrunderkundung, Hydraulik und Meteorologie. Erst danach folgen Verfahrenswahl, Gerätedimensionierung, Spülfeldplanung und Verwertungsnachweis. Wer diese Reihenfolge umdreht, spart am Anfang Zeit und verliert am Ende welche.
