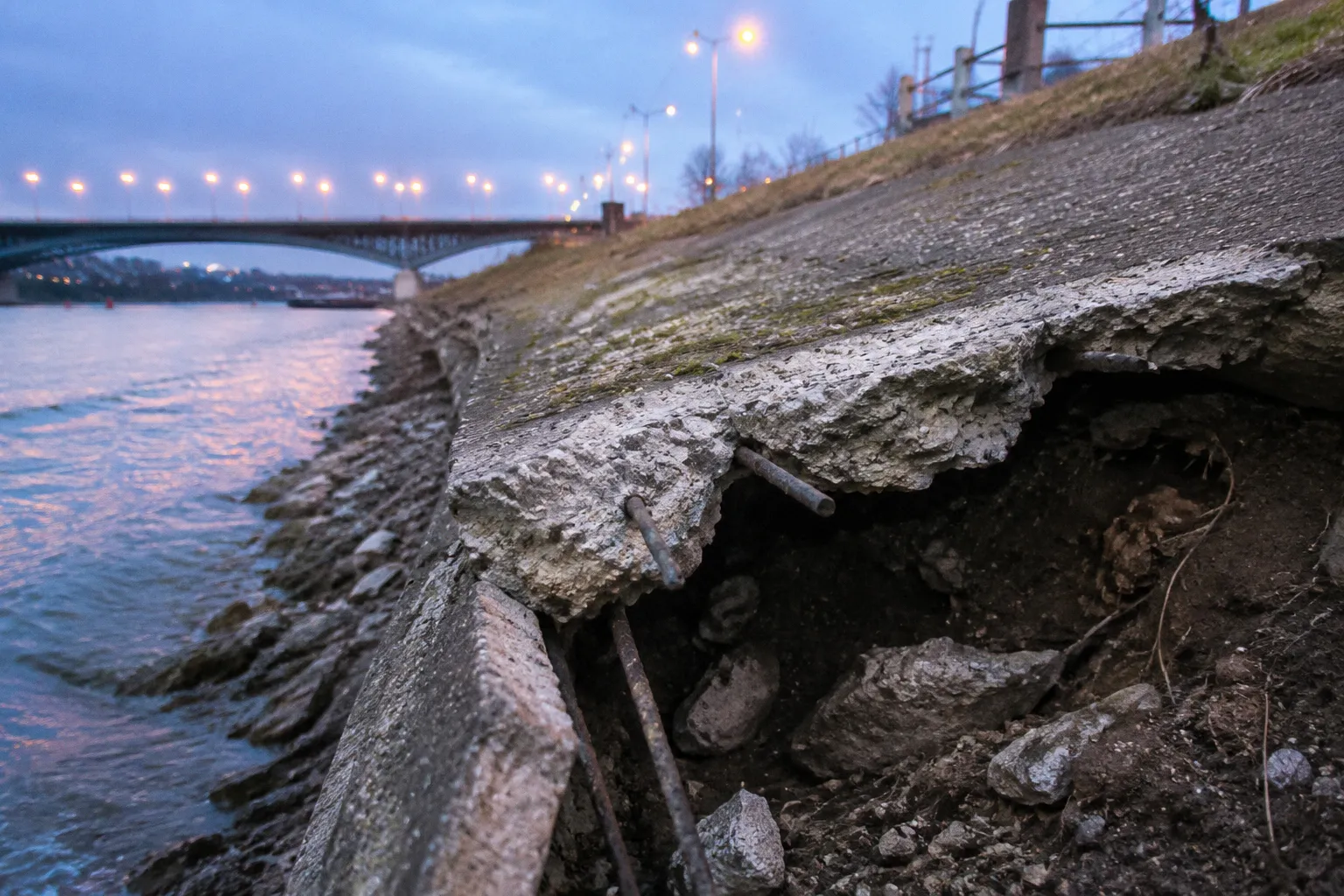

Erosion an der Ufersicherung: Fehleranalyse und Reparatur

Das Wasser nimmt Feinanteile aus dem Untergrund mit, der Böschungsfuß wird ausgekolkt oder die Steinklasse war für die tatsächliche Beanspruchung zu klein gewählt. Wer dann nur ein paar neue Steine auflegt, verdeckt den Schaden allenfalls für eine Saison.

Die entscheidende Frage bei der Erosion einer Steinschüttung am Ufer lautet deshalb nicht: „Welcher Stein fehlt?“ Sondern: „Welche Schicht im System hat ihre Funktion verloren?“ Eine Ufersicherung funktioniert dauerhaft nur als Zusammenspiel aus anstehendem Boden, filterstabilem Unterbau, tragfähiger Steinschüttung und einer gegen Unterspülung gesicherten Einbindung in die Gewässersohle.

Eine beschädigte Steinschüttung wird nicht durch mehr Stein repariert, sondern durch einen wieder funktionierenden Aufbau unter dem Stein.

Filterversagen: Wenn der Boden hinter der Steinschüttung verschwindet

Der typische Schaden beginnt unspektakulär: Einzelne Steine sacken ab, zwischen den Steinen sind dunkle Hohlräume sichtbar, am Böschungsrand entstehen kleine Einbruchstellen. Nach einem Hochwasser oder einer längeren Phase mit wechselnden Wasserständen ist die Fläche deutlich unruhiger als vorher. Dann liegt der Verdacht auf Filterversagen nahe.

Die Steinschüttung selbst ist offenporig. Das ist grundsätzlich gewollt: Wasser soll durch die Deckschicht strömen können, ohne dass sich Druck hinter der Sicherung aufbaut. Problematisch wird es, wenn das Wasser dabei Feinboden aus dem Untergrund mitnimmt. Auf schluffigen, feinsandigen oder gemischtkörnigen Böden reicht eine bloße Lage Wasserbausteine nicht aus. Die Zwischenräume der Schüttung sind viel größer als die Bodenkörner. Das Wasser findet einen Weg und transportiert Material hangabwärts oder in Richtung Gewässersohle.

Am Ende fehlt der Steinschüttung ihr Auflager. Sie sackt nach, öffnet sich weiter und verliert ihre geschlossene Wirkung gegen Strömung und Wellenschlag. Aus einer lokal begrenzten Auswaschung kann so ein flächiger Böschungsschaden werden.

Woran sich Filterversagen auf der Baustelle erkennen lässt

Nicht jede Setzung bedeutet automatisch, dass ein Filter fehlt. Auch unzureichend verdichtete Hinterfüllungen, Setzungen aus früheren Bauphasen oder ein instabiler Böschungsanschnitt können ähnliche Bilder erzeugen. Die Schadensaufnahme sollte deshalb vor der Reparatur systematisch erfolgen:

• Hohlräume hinter oder unter den Steinen: Lassen sich Steine leicht bewegen oder kippen, fehlt häufig die Auflagerung aus dem Unterbau.
• Feinaustrag am Böschungsfuß: Trübes Wasser, feine Ablagerungen in beruhigten Randbereichen oder frisch ausgespülte Taschen weisen auf wanderndes Bodenmaterial hin.
• Absackende Deckschicht: Wenn die Steine nicht mehr in einer geschlossenen Lage liegen, sondern Mulden und Stufen bilden, ist oft nicht die Deckschicht allein das Problem.
• Schäden nach wechselnden Wasserständen: Gerade bei raschem Einstau und Absinken entstehen ungünstige Strömungswege durch die Böschung.
• Ausgewaschene Hinterfüllung oberhalb des Wasserspiegels: Kleine Einbrüche an der Böschungskrone können mit einer Ausspülung im Unterwasserbereich zusammenhängen.

Eine Untersuchung direkt am Ufer ersetzt kein Baugrundgutachten, aber sie hilft, die Reparatur in die richtige Richtung zu lenken. Insbesondere bei größeren Schäden oder bei Anlagen mit Schutzfunktion für Wege, Gebäude, Deiche oder Leitungen sollte der Untergrund geöffnet und fachlich bewertet werden. Ohne Kenntnis von Bodenart, Grundwasserverhältnissen und Belastung lässt sich keine belastbare Filterausbildung festlegen.

Geotextil oder Kornfilter: Die Entscheidung trifft der Boden

Für die Trennung von Boden und Steinschüttung kommen grundsätzlich zwei Systeme infrage: ein geotextiler Filter oder ein mineralischer Kornfilter aus abgestuften Körnungen. Beide können funktionieren, jedoch nicht unter denselben Bedingungen und nicht mit derselben Bauweise.

Ein Filtervlies lässt sich bei einer bestehenden Steinschüttung nicht einfach von oben „nachschieben“. Wer nach einem Schaden ein Filtervlies unter einer Steinschüttung nachträglich einbauen will, muss den betroffenen Abschnitt öffnen. Die lockeren Steine werden ausgebaut, der ausgewaschene Untergrund bis in tragfähige Zonen zurückgenommen und die Böschung wieder profiliert. Erst dann kann der Filter fachgerecht verlegt oder ein Kornfilter eingebaut werden.

Bei Geotextilien ist nicht nur die Materialwahl entscheidend. Die Bahnen müssen ausreichend überlappen, an den Rändern gesichert und gegen mechanische Beanspruchung geschützt werden. Ein Vlies, das beim Einbau von groben Wasserbausteinen aufreißt, verliert seine Funktion an genau der Stelle, an der sie am dringendsten gebraucht wird. Die Anforderungen aus den einschlägigen technischen Regelwerken, etwa der ZTV-W LB 210, sind deshalb keine Schreibtischübung. Sie übersetzen sich unmittelbar in den Bauablauf: Untergrund glätten, Vlies ohne Zug und Falten verlegen, Überlappungen sichern, Steine kontrolliert aufbringen statt sie ungebremst über die Böschung abzuwerfen.

Sohlkolke: Der Böschungsfuß entscheidet über die Lebensdauer

Eine Uferbefestigung kann oberhalb der Wasserlinie ordentlich aussehen und trotzdem am Fuß bereits versagen. Dort greift die Strömung besonders wirksam an. Trifft das Wasser auf eine Böschung, wird es umgelenkt. In Kurven, an Einengungen, bei Bauwerken oder nach Hochwasserereignissen können daraus hohe Sohlschubspannungen entstehen. Das Ergebnis ist ein Sohlkolk: Material wird vor dem Böschungsfuß ausgeräumt, der Fuß verliert seine Einbindung und die Schüttung rutscht nach.

Dieser Schaden ist tückisch, weil er bei normalem Wasserstand oft kaum sichtbar bleibt. Erst wenn einzelne Steine im Gewässerbett liegen oder ein ganzer Bereich der Böschung nachgibt, wird die Ursache offensichtlich. Dann ist der Schaden meist weiter fortgeschritten, als die sichtbare Fehlstelle vermuten lässt.

Warum eine Schüttung am Wasser nicht einfach enden darf

Das Deckwerk muss am Böschungsfuß als Fußauflager in die Gewässersohle eingebunden werden. In der Praxis wird dafür häufig ein Fußgraben ausgehoben und mit geeignetem Wasserbaustein hergestellt. Die genaue Tiefe und Breite sind nicht pauschal festzulegen: Sie richten sich nach erwarteter Kolktiefe, Gewässergeometrie, Strömung, Sohlenmaterial und der Bedeutung des zu schützenden Abschnitts.

Der Grundgedanke bleibt jedoch einfach: Wenn sich die Sohle örtlich absenkt, soll die Sicherung nicht sofort ihre Auflagerung verlieren. Der eingebundene Fuß kann nachsetzen, ohne dass die Böschungsschüttung auf ganzer Höhe abrutscht.

Bei der Fehleranalyse lohnt sich deshalb ein Blick auf die gesamte Übergangszone von Böschung und Gewässersohle:

1. Lage des tiefsten Schadens feststellen. Beginnt die Auskolkung am Fuß, hilft eine reine Nachverfüllung weiter oben nicht.

2. Sohle vor der Schüttung aufnehmen. Unter Wasser liegende Ausspülungen müssen je nach Situation durch Peilung, Stabmessung oder geeignete Nassbaggertechnik geprüft werden.

3. Schaden bis in intakte Bereiche öffnen. Der Reparaturabschnitt darf nicht am sichtbaren Loch enden. Lose Randzonen und unterspülte Steine gehören mit zur Schadstelle.

4. Fußauflager neu herstellen. Der Fußgraben muss auf tragfähigem Niveau liegen und mit der Deckschicht konstruktiv verbunden werden.

5. Filter bis in die Fußzone fortführen. Ein Filter, der oberhalb des Fußes endet, schafft eine neue Schwachstelle für Feinmaterialaustrag.

Die Böschung rutscht nicht, weil der oberste Stein zu klein ist, sondern weil unten kein gesicherter Widerstand mehr vorhanden ist.

Bei Arbeiten im Gewässer kommt die Bauorganisation hinzu. Ein Kettenbagger auf tragfähigem Planum reicht nicht immer aus; bei weichen Uferbereichen, wechselndem Wasserstand oder eingeschränkter Zufahrt kann ein Moorraupeneinsatz, ein Bagger mit großer Reichweite oder eine Bauweise vom Wasser aus erforderlich werden. Das ist keine Frage der Maschinenromantik. Die beste Reparaturplanung scheitert, wenn der Einbau am Böschungsfuß nicht kontrolliert, lagenweise und ohne erneute Schädigung des Filters erfolgen kann.

Wasserbausteine richtig auswählen: Nicht jeder Bruchstein ist ein Wasserbaustein

Bei einer Sanierung wird häufig über die sichtbare Steingröße diskutiert: „Hier lagen bisher 100er Steine, also nehmen wir wieder 100er.“ Das greift zu kurz. Wasserbausteine müssen zur hydraulischen Belastung, zur Böschungsneigung, zur Schichtdicke und zum konstruktiven Aufbau passen. Zudem braucht es einen nachvollziehbaren Nachweis der Materialeigenschaften.

Die DIN EN 13383-1 unterscheidet unter anderem Größen- und Gewichtsklassen. Für kleinere bis mittlere Wasserbauaufgaben begegnen einem beispielsweise Klassen wie CP90/250 mit Korngrößen von 90 bis 250 Millimetern oder LMB5/40 mit Einzelsteingewichten von 5 bis 40 Kilogramm. Daneben gibt es etwa LMB10/60 mit 10 bis 60 Kilogramm je Stein. Welche Klasse angemessen ist, lässt sich nicht allein aus einem Foto des Ufers ableiten.

Eine Böschung an einem ruhigen Teichrand und ein Außenbogen eines Fließgewässers mit wechselnden Abflüssen sind konstruktiv zwei verschiedene Aufgaben. Einerseits kann eine zu grobe Schüttung unnötig teuer sein und den Einbau erschweren. Andererseits verliert eine zu leichte Schüttung bei hoher Belastung ihre Lage. Dann wandern Steine, die Schutzschicht wird dünner und die darunterliegenden Lagen werden angreifbar.

Die Schichtdicke wird häufig unterschätzt

Eine Schüttung darf nicht wie eine dekorative Steinlage behandelt werden. Die Mindestschichtdicke muss so gewählt werden, dass eine geschlossene, gegenseitig verzahnte Schutzschicht entsteht. Als Grundregel wird eine Dicke von mindestens dem Zweifachen des größten Steindurchmessers beziehungsweise des d50-Wertes angesetzt.

Das hat praktische Konsequenzen: Wenn die Baustelle nur eine dünne Lage auf den vorhandenen Untergrund legt, kann auch guter Wasserbaustein seine Aufgabe nicht erfüllen. Einzelsteine liegen dann punktuell auf, kippen unter Belastung oder lassen zu große offene Bereiche entstehen. Die Schichtdicke ist damit kein optischer Wert, sondern Teil der Standsicherheit.

Bei der Bestellung und Abnahme sollten folgende Punkte sauber dokumentiert sein:

• die vorgesehene Klasse nach DIN EN 13383-1,
• der Liefernachweis des Materials,
• die geforderte Schichtdicke und das Einbauprofil,
• die Lage des Filters und seine Anschlüsse,
• der Aufbau des Fußauflagers,
• Auffälligkeiten im Untergrund, etwa weiche Zonen oder stark wechselnde Bodenarten.

Das klingt nach zusätzlichem Aufwand. Tatsächlich verhindert diese Dokumentation vor allem die typische Diskussion nach dem ersten Hochwasser: Es ist dann nachvollziehbar, ob der Schaden aus einer außergewöhnlichen Belastung, einer örtlichen Unterspülung oder aus einem Mangel im Aufbau entstanden ist.

Uferbefestigung reparieren: Der sinnvolle Ablauf von der Schadstelle bis zur Deckschicht

Wer eine hinterspülte Ufersicherung reparieren will, sollte nicht mit dem Nachschütten beginnen. Zuerst braucht es eine Schadensgrenze und eine Entscheidung über die Bauweise. Gerade bei kleineren kommunalen Gewässern oder privaten Anlagen wird der Abschnitt gern möglichst klein gehalten. Das spart kurzfristig Masse und Maschinenstunden, führt jedoch oft dazu, dass die neue Schüttung an eine weiterhin geschwächte Altzone anschließt.

Ein belastbarer Reparaturablauf sieht in der Regel so aus:

1. Gewässer- und Schadenssituation erfassen. Wasserstand, Zugänglichkeit, Böschungsneigung, Schadensbild und erkennbare Kolkbereiche werden aufgenommen. Bei Schutzanlagen oder größeren Gewässern gehören hydraulische und geotechnische Grundlagen in die Planung.

2. Arbeitsraum und Wasserhaltung abstimmen. Je nach Gewässer kann die Reparatur bei Niedrigwasser erfolgen, abschnittsweise mit Wasserhaltung oder von der Wasserseite aus. Eingriffe in Gewässer und Uferbereiche sind mit den zuständigen Stellen abzustimmen; eine technisch gute Lösung darf nicht an wasserrechtlichen Vorgaben vorbeigeplant werden.

3. Geschädigte Steine und instabilen Untergrund ausbauen. Lose Steine können nach Sortierung wiederverwendbar sein, sofern sie den Anforderungen entsprechen und nicht durch Frost, Spaltung oder Abrieb geschädigt sind. Unterspülte Bereiche müssen bis zu einem tragfähigen, sauber profilierten Untergrund geöffnet werden.

4. Böschung profilieren und Fußgraben herstellen. Der Übergang zur Sohle wird nicht nur angefüllt, sondern konstruktiv ausgebildet. Der Fußgraben schafft die notwendige Einbindung gegen Kolk und Abgleiten.

5. Filterlage vollständig einbauen. Je nach Planung folgt ein Geotextil oder ein mehrlagiger mineralischer Kornfilter. Übergänge, Überlappungen und Anschlüsse sind so auszuführen, dass kein Feinboden seitlich am Filter vorbeiwandert.

6. Wasserbausteine lagenweise einbauen. Die Steine werden so eingebracht, dass eine dichte, verzahnte Deckschicht entsteht. Große Einzelsteine brauchen eine stabile Lage; kleinere Steine dürfen nicht als bloße Auffüllung in offene Hohlräume verschwinden.

7. Anschlüsse an Bestand und Oberfläche sichern. Besonders kritisch sind das obere Ende der Schüttung, Übergänge zu Mauern, Durchlässen oder Einbauten sowie der seitliche Anschluss an bestehende Uferbereiche. Wasser sucht nicht den planerisch vorgesehenen Weg, sondern den schwächsten.

Nach Fertigstellung gehört eine Kontrolle nach dem ersten erhöhten Abfluss zur Leistung dazu. Nicht um vorschnell Mängel zu vermuten, sondern um zu sehen, wie sich die Sicherung unter realer Belastung verhält. Kleine Setzungen können konstruktiv unkritisch sein; sichtbare Feinausträge, sich öffnende Fugen oder neue Kolke am Fuß sind es nicht.

Naturnahe Ergänzung: Steinschüttung dort, Vegetation wo sie tragen kann

Die überarbeitete DIN 19657 aus Dezember 2023 stellt klar, dass bei der Sicherung von Gewässern, Deichen und Küsten naturnahe sowie ingenieurbiologische Bauweisen vorrangig berücksichtigt werden sollen. Das ist sinnvoll, darf aber nicht falsch verstanden werden: Naturnah bedeutet nicht, dass man die hydraulisch hoch beanspruchte Unterwasserzone mit ein paar Pflanzen gegen Strömung sichern kann.

Im Unterwasserbereich und an belasteten Böschungsfüßen übernimmt die Steinschüttung weiterhin die tragende Schutzfunktion. Oberhalb davon, im Wechselwasser- und Überwasserbereich, können technisch-biologische Elemente die Konstruktion sinnvoll ergänzen. Das DWA-Merkblatt M 519 beschreibt hierfür Kombinationen aus mineralischer Sicherung und lebenden Pflanzen, etwa Weidenspreitlagen oder Faschinen.

Diese Kombination hat mehrere Vorteile. Vegetation kann die oberflächennahen Bodenschichten durchwurzeln, Niederschlagsabfluss bremsen, die Böschung landschaftlich einbinden und den Übergang zwischen hartem Wasserbau und Uferraum verbessern. Sie ersetzt jedoch nicht den Filter unter der Steinschüttung und auch nicht die Fußsicherung gegen Sohlkolk.

In der Praxis ist die Aufgabentrennung entscheidend:

Gerade bei Reparaturen ist diese Zonierung hilfreich. Sie verhindert zwei gegensätzliche Fehler: Entweder wird das gesamte Ufer unnötig hart mit Stein überzogen, oder es wird an einer hoch belasteten Stelle auf eine rein pflanzliche Lösung vertraut, die die hydraulische Last nicht aufnehmen kann.

Der häufigste Reparaturfehler bleibt die falsche Reihenfolge

Bei einer beschädigten Steinschüttung ist der sichtbare Steinverlust das Symptom. Die Ursachen liegen häufig darunter oder davor: im fehlenden Filter, im unzureichend eingebundenen Fuß oder in einer Deckschicht, deren Stein- und Schichtdicke nicht zur Belastung passen. Genau deshalb muss eine Reparatur von unten nach oben geplant werden – von der Sohle über das Fußauflager und den Filter bis zur Deckschicht.

Das ist auf der Baustelle nicht immer der bequemste Weg. Es bedeutet Aushub im nassen Bereich, saubere Materialtrennung, kontrollierten Einbau und eine Planung, die Strömung und Untergrund ernst nimmt. Andererseits ist es der Weg, der aus einer wiederkehrenden Ausbesserung eine dauerhafte Ufersicherung macht.

Wer die Schadensursache nachvollziehbar trennt, passende Wasserbausteine nach DIN EN 13383 einsetzt und den Filteraufbau nicht als Nebenleistung behandelt, schafft Rechtssicherheit und technische Reserve zugleich. Am Ufer ist das keine Überplanung. Es ist die Voraussetzung dafür, dass die Steine nach dem nächsten Hochwasser noch dort liegen, wo sie hingehören.
