Nassbaggerei: Wie funktioniert das Baggern unter Wasser?

Infolgedessen nimmt die verfügbare Wassertiefe ab, der Strömungsquerschnitt verändert sich und die Nutzung von Hafenbecken, Liegeplätzen oder Wasserstraßen wird eingeschränkt. Nassbaggerei ist deshalb keine bloße „Unterwasser-Aushubarbeit“, sondern ein präzise gesteuerter Eingriff in ein sedimentdynamisches System.

Die Nassbaggerei-Funktionsweise richtet sich stets nach drei Randbedingungen: der Kornverteilung und Festigkeit des Bodens, der erforderlichen Sollsohle sowie dem Weg, den das gelöste Material nehmen darf oder soll. Schluff verhält sich unter Wasser grundlegend anders als kiesiger Sand, bindiger Ton, Mergel oder mit Blöcken durchsetzter Boden. Wer die Verfahren allein nach Gerätegröße auswählt, verfehlt den eigentlichen Bemessungsansatz.

Beim Baggern unter Wasser entscheidet nicht die sichtbare Oberfläche über die Ausführungsqualität, sondern die Lage und Beschaffenheit der tatsächlich erreichten Gewässersohle.

Was Nassbaggerei im Wasserbau tatsächlich umfasst

Unter Nassbaggerei versteht man das Lösen, Aufnehmen, Fördern, Umlagern oder Einbauen von Boden und Sediment unter Wasser. Sie wird eingesetzt, um Fahrrinnen und Hafenbecken auf Tiefe zu halten, Baugruben im Wasser freizulegen, Gewässerprofile herzustellen, Deiche und Ufersicherungen mit Baustoffen zu versorgen oder Sediment gezielt umzulagern.

Die Aufgabe reicht dabei weiter als das Abtragen einer Bodenschicht. Vor Beginn der Arbeiten muss geklärt werden:

• welche Solltiefe einschließlich zulässiger Über- oder Unterbaggerung hergestellt werden muss;
• ob sich der Untergrund aus lockerem Sand, organischem Schlick, bindigem Boden, Mergel oder felsdurchsetztem Material zusammensetzt;
• ob das Baggergut aufgenommen, in einen Laderaum geladen, über Rohrleitungen gepumpt oder innerhalb des Gewässers verlagert werden soll;
• wie Tide, Strömung, Wellen, Schiffsbewegungen und wechselnde Wasserstände die Lagegenauigkeit beeinflussen;
• welche Anforderungen an Trübung, Gewässerökologie, Ablagerungsflächen und Bauablauf bestehen.

Gerade bei der Unterhaltung von Häfen zeigt sich die Größenordnung. In den Bremerhavener Häfen müssen jährlich rund 750.000 Kubikmeter Schlick bewegt werden. Das ist kein einmaliger Erdbauabschnitt mit klarer Baugrubensohle, sondern eine wiederkehrende Unterhaltungsaufgabe: Sediment kommt mit der Strömung zurück, verteilt sich neu und bildet lokale Auflandungen an Stellen, die hydraulisch besonders empfindlich sind.

Nassbaggern im Wasserbau ist somit immer auch Gewässerunterhaltung. Die Baggermenge allein ist keine belastbare Qualitätsgröße. Entscheidend ist, ob die Sollsohle flächig erreicht wurde, ob Kuppen und Restbänke verbleiben und ob die gewählte Methode die Sedimentdynamik sinnvoll berücksichtigt.

Mechanische und hydraulische Verfahren: Das Gerät folgt dem Boden

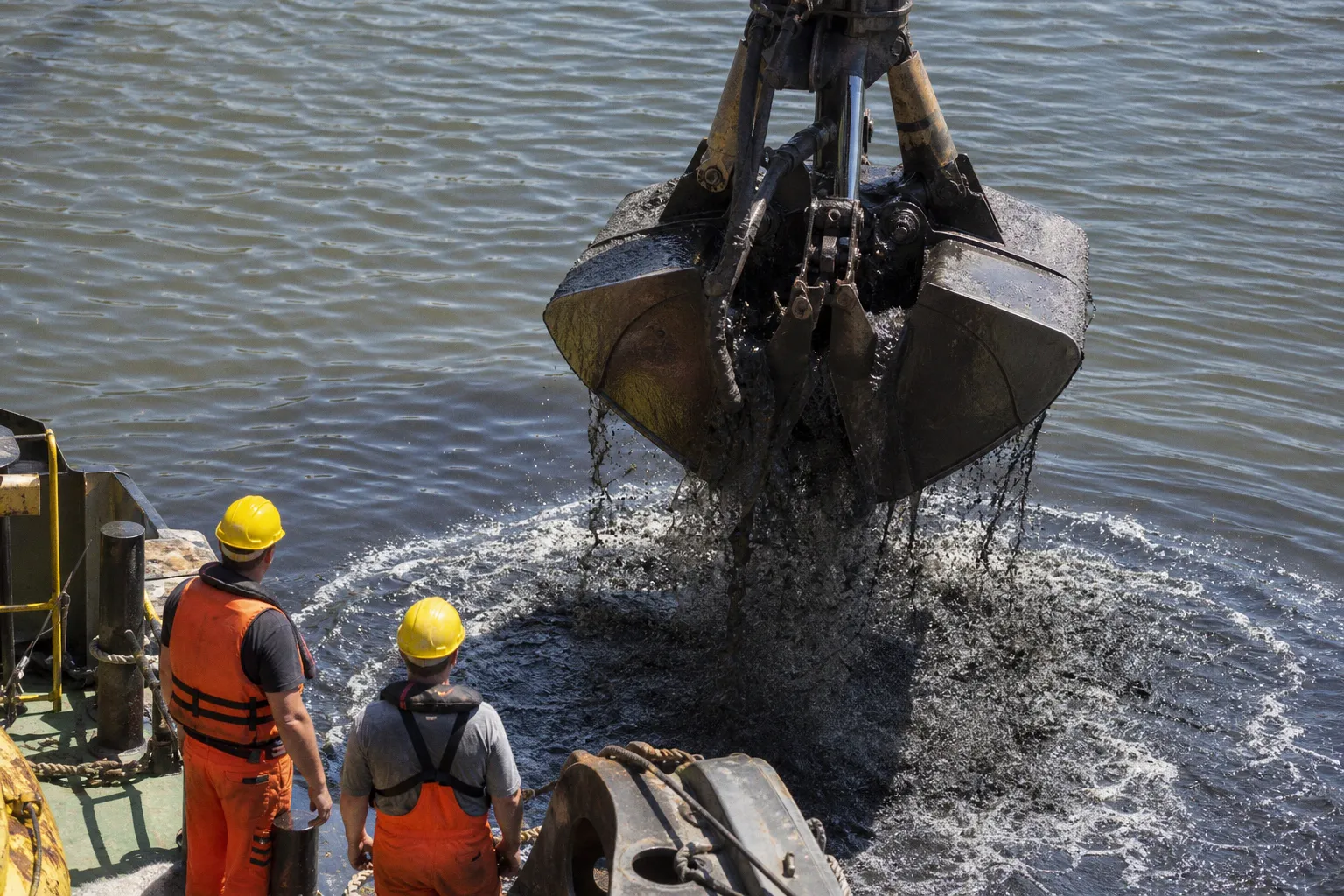

Die grundlegende Unterscheidung liegt zwischen mechanischer und hydraulischer Nassbaggerei. Mechanische Geräte greifen oder löffeln den Boden aus. Hydraulische Saugbagger lösen ihn an und fördern ein Boden-Wasser-Gemisch. Daneben existieren hydrodynamische Verfahren, bei denen feinkörniges Material nicht klassisch ausgehoben, sondern gezielt in Bewegung gesetzt wird.

Ein Laderaumsaugbagger, häufig auch Hopperbagger genannt, ist für die Unterhaltung großflächiger Fahrrinnen besonders wirtschaftlich. Er saugt das Boden-Wasser-Gemisch über seitlich geführte Saugrohre an. Im Laderaum setzt sich der feste Anteil ab, während überschüssiges Wasser kontrolliert abgeführt wird. Nach dem Beladen fährt das Schiff zur vorgesehenen Entladestelle; das Material kann über Bodenklappen verklappt oder an Land gespült werden.

Die Dimensionen solcher Geräte verdeutlichen, dass es sich nicht um schwimmende Varianten eines gewöhnlichen Baggers handelt. Der WSV-eigene Laderaumsaugbagger „Nordsee“ besitzt beispielsweise eine Länge von 131,8 Metern, eine Breite von 20,0 Metern, einen Tiefgang von 6,9 Metern und ein Laderaumvolumen von 5.990 Kubikmetern. Seine Einsatzfähigkeit ist damit unmittelbar an ausreichende Wassertiefen und sichere Manövrierverhältnisse gebunden.

Der Schneidkopfsaugbagger arbeitet anders. Sein Schneidkopf lockert den Boden unmittelbar an der Saugöffnung. Anschließend fördert eine Pumpe das Gemisch durch eine Rohrleitung zur Spülfläche, in ein Depot oder zu einer Aufbereitungsanlage. Das Gerät steht dabei meist auf Stelzen, also absenkbaren Pfählen. Über einen Pfahlwagen schwenkt es abschnittsweise vor. Diese Arbeitsweise ist besonders dann sinnvoll, wenn das Material für einen reinen Saugbetrieb zu fest gelagert ist oder wenn der Einbauort über eine Rohrleitung erreichbar sein muss.

Mechanische Stelzenpontonbagger sind dort im Vorteil, wo ein Hopperbagger nicht fahren kann: bei geringer Wassertiefe, beengten Hafenbecken, grobem Hindernisanteil oder felsdurchsetztem Boden. Der Löffel liefert eine direkte Rückmeldung über den Widerstand des Bodens. Daraus folgt jedoch nicht, dass mechanisches Baggern automatisch präziser wäre. Auch der Löffel erzeugt beim Eindringen, Füllen und Ausheben geometrische Abweichungen. Eine Sollsohle wird nicht durch das Gefühl des Geräteführers hergestellt, sondern durch Vermessung, Steuerung und konsequente Kontrollpeilung.

Der Ablauf der Nassbaggerei beginnt vor dem ersten Aushub

Eine fachgerechte Nassbaggerei folgt einer Abfolge, die sich aus Baugrund, Gewässerhydraulik und Verwertungsweg des Materials ableitet. Die eigentliche Baggerbewegung ist nur ein Teil davon.

1. Sohlaufnahme und Baugrunderkundung: Zunächst wird die vorhandene Gewässersohle vermessen. Ergänzend sind Aufschlüsse, Sedimentproben und gegebenenfalls Untersuchungen zur Festigkeit erforderlich. Bei bindigen Böden ist die Scherfestigkeit maßgebend; bei Sanden beeinflussen Lagerungsdichte, Korngrößenverteilung und Grundströmung das Lösungsverhalten.

2. Festlegung der Sollgeometrie: Die Planung definiert Tiefen, Böschungen, Übergänge und gegebenenfalls Überbaggerungsbereiche. Eine vertiefte Sohle ist nicht automatisch besser. Wird eine Böschung zu steil ausgebildet oder der Böschungsfuß unterspült, kann die Standsicherheit infolge verminderter wirksamer Spannungen und lokaler Erosion beeinträchtigt werden.

3. Wahl des Lösungs- und Förderverfahrens: Lockerer Sand kann effizient gesaugt werden. Fest gelagerter Boden benötigt oft einen Schneidkopf oder einen mechanischen Löffel. Feinkörniger Schlick lässt sich unter geeigneten Randbedingungen hydrodynamisch verlagern. Die Wahl beeinflusst nicht nur die Leistung, sondern auch Trübung, Rückvermischung und die Form der verbleibenden Sohle.

4. Einrichtung der Lage- und Tiefenführung: Vor dem Baggerbeginn werden das digitale Geländemodell, die Bezugshöhen, die Sensorik und die Bewegungsdaten des Schiffes abgestimmt. Ohne diese Grundlage wäre eine Tiefenangabe lediglich ein Näherungswert.

5. Ausführung in Baggerfeldern: Große Flächen werden in überlappende Arbeitsstreifen eingeteilt. Diese Überlappung ist erforderlich, weil ein Saugkopf, ein Greifer oder ein Löffel keine mathematisch scharfe Schnittkante erzeugt. Unbearbeitete Zwischenräume würden als Bänke in der Sohle stehen bleiben.

6. Kontrollpeilung und Nacharbeit: Nach dem ersten Durchgang folgt die Prüfung der erreichten Sohle. Stangenpeilungen können bei ruhigen Verhältnissen eine Genauigkeit von etwa ± 3 bis 5 Zentimetern erreichen; für großflächige und bewegte Baustellen sind digitale Verfahren jedoch wesentlich leistungsfähiger. Erkannte Restkanten oder Überhöhen werden gezielt nachgearbeitet.

Die technische Leistung eines Baggers wird in Kubikmetern gemessen; die bauliche Leistung zeigt sich dagegen erst in der nachgewiesenen Sollsohle.

Präzision unter Wasser: 3D-Maschinensteuerung und RTK-GNSS

Unter Wasser fehlt dem Geräteführer die direkte Sicht auf Schneidkopf, Löffelzähne oder Saugmund. Diese fehlende Sicht ist keine Nebenbedingung, sondern der zentrale Unterschied zum trockenen Erdbau. Ein Bagger kann optisch ruhig und korrekt arbeiten, während das Werkzeug infolge von Wellen, Tidehub, Krängung oder Setzung des Pontons mehrere Dezimeter von der berechneten Lage abweicht.

Moderne Nassbagger verbinden deshalb ein digitales 3D-Unterwassermodell mit RTK-GNSS, Lage- und Bewegungssensoren sowie Tiefenmessungen. RTK-GNSS liefert die hochgenaue Position, während Sensoren Schiffsbewegungen erfassen: Rollen, Nicken, Gieren, Stampfen und Heave, also die vertikale Bewegung des Schiffes. Erst durch die rechnerische Kompensation dieser Einflüsse lässt sich die tatsächliche Werkzeugposition auf die Bezugsebene der Sollsohle beziehen.

Beim Schneidkopfsaugbagger kommt zusätzlich die Stellung von Ausleger, Saugrohr und Pfahlwagen hinzu. Beim Backhoe-Bagger müssen Auslegerkinematik, Pontonlage und die Geometrie des Löffels zusammengeführt werden. Ein digitales Modell ersetzt dabei nicht die Fachkunde. Es liefert eine präzise Information, aber die Ausführung muss weiterhin beurteilen, ob der Boden tatsächlich gelöst wurde oder ob etwa eine steife bindige Linse, ein Findling oder eine verdichtete Sandschicht den Werkzeugweg verfälscht.

Für die Abnahme ist außerdem zu unterscheiden zwischen der Steuerung während des Baggerns und der unabhängigen Kontrolle danach. Die Maschinensteuerung führt den Arbeitsprozess. Die Kontrollpeilung belegt, ob die Sollgeometrie erreicht ist. Wer beides gleichsetzt, verwischt die Trennung zwischen Produktion und Qualitätsnachweis.

Wasserinjektion und Schlickpflüge: Sediment bewegen statt ausheben

Nicht jedes Sediment muss aufgenommen und abtransportiert werden. Bei feinkörnigem Schluff oder sehr feinem Sand kann die gezielte Verlagerung hydraulisch sinnvoller sein, sofern die natürliche Strömung das mobilisierte Material in einen ausreichend tiefen oder dafür vorgesehenen Bereich transportiert.

Wasserinjektionsgeräte bringen Wasser mit geringem Druck in die oberste Sedimentschicht ein. Das Sediment wird dadurch gelockert und bildet einen Dichtestrom: ein Gemisch mit höherer Dichte als das umgebende Wasser, das entlang der Gewässersohle abfließt. Das Verfahren nutzt somit die vorhandene Strömungsenergie und die Schwerkraftwirkung innerhalb des Dichtestroms.

Die Grenze dieses Verfahrens ist klar: Wasserinjektion ist keine mechanische Förderung an Land. Sie eignet sich nicht für grobkörnige, hochfeste oder blockhaltige Böden und sie funktioniert nur, wenn Strömungsverhältnisse, Gewässergeometrie und Sedimentcharakter eine kontrollierte Verlagerung zulassen. Andernfalls wird Material lediglich aufgewirbelt und lagert sich unerwünscht wieder ab.

Der Schlickpflug verfolgt eine noch zurückhaltendere Strategie. Ein spezieller Pflug wird an Seilen über den Gewässergrund gezogen und schiebt Sediment über kurze Strecken in tiefere Rinnen. Das ist beispielsweise an Liegeplätzen sinnvoll, wenn lokale Auflandungen entfernt werden sollen, ohne den gesamten Bereich mit einem Saugbagger zu bearbeiten. Der Pflug kann jedoch keine fehlende Gewässertiefe „erzeugen“; er verteilt Material innerhalb eines vorhandenen Systems um.

Bei beiden Verfahren ist die Prognose der Rücksedimentation entscheidend. Ein kurzfristig freier Liegeplatz nützt wenig, wenn die hydrodynamischen Bedingungen das Material innerhalb weniger Tiden wieder zurückführen. Deshalb gehört die Auswertung von Strömung, Sohlschubspannung und Sedimentfracht zur Verfahrensentscheidung.

Regelwerke: Die Gewässersohle ist eine technische Vertragsleistung

Nassbaggerarbeiten im deutschen Wasserbau sind nicht allein über eine Kubikmeterposition zu beschreiben. Maßgeblich sind die vertraglich vereinbarten Sollmaße, die zulässigen Abweichungen, die Anforderungen an Baggergut und Einbauorte sowie die Nachweisführung. Für Nassbaggerarbeiten bildet insbesondere die ZTV-W LB 206 einen technischen Rahmen; bei angrenzenden Erdarbeiten ist die ZTV-W LB 205 relevant.

Die Regelwerke zwingen zu einer notwendigen Disziplin: Begriffe wie „bis auf Tiefe ausbaggern“ reichen nicht aus. Es muss eindeutig festgelegt sein,

• auf welche Höhenbezugsfläche sich die Sollsohle bezieht;
• welche Messmethode für Aufmaß und Abnahme gilt;
• wie mit Überbaggerungen, Restbänken und Böschungsabweichungen umzugehen ist;
• welche Anforderungen an die Qualität des aufzunehmenden oder einzubauenden Materials bestehen;
• wie Baggergut transportiert, zwischengelagert, verwertet oder abgelagert wird;
• welche Schutzvorkehrungen bei Trübung, Strömungsänderungen und empfindlichen Uferbereichen erforderlich sind.

Im Wasserbau ist die Höhenlage stets an den Wasserstand und das Bezugssystem gebunden. Eine unklare Bezugshöhe kann zu einer scheinbar korrekten, tatsächlich aber fehlerhaften Sohle führen. Das ist besonders problematisch bei Schleusenanfahrten, Hafenbecken, Spundwandanschlüssen und Baugruben, weil dort geringe Höhendifferenzen die Befahrbarkeit oder die Standsicherheit beeinflussen können.

Die gleiche Konsequenz gilt für Böschungen. Wird unter Wasser zu tief in den Böschungsfuß eingegriffen, kann sich die Spannungsverteilung im Boden verändern. Bei nichtbindigen Böden drohen lokale Nachbrüche; bei bindigen Böden können zeitabhängige Verformungen auftreten, wenn Wassergehalt und Scherfestigkeit ungünstig zusammenwirken. Die Nassbaggerei ist damit unmittelbar mit Grundbau verbunden.

Die häufigsten technischen Fehlannahmen bei Unterwasserarbeiten

Die meisten Probleme entstehen nicht durch einen spektakulären Geräteausfall, sondern durch unzutreffende Annahmen über Boden und Wasser. Drei Fehler treten besonders regelmäßig auf.

„Schlick ist weich, also ist er unkompliziert“

Schlick besitzt zwar oft eine geringe und stark wasserabhängige Scherfestigkeit. Gerade deshalb kann er beim Greifen, Saugen oder Umspülen unvorhersehbar reagieren. Er fließt nach, verteilt sich in Vertiefungen und kann bei ungeeigneter Förderung einen hohen Wasseranteil mitführen. Die tatsächlich bewegte Trockenmasse ist dann deutlich geringer, als das geförderte Volumen zunächst vermuten lässt.

„Eine tiefere Sohle schafft automatisch Reserve“

Eine unkontrollierte Überbaggerung erhöht nicht einfach die Sicherheit. Sie kann Böschungsfüße schwächen, mehr Baggergut erzeugen, Verfüllmengen steigern und bei bestimmten Gewässern die Strömungsverhältnisse verändern. Die Sollsohle ist eine planerische Vorgabe, keine Mindesttiefe ohne obere Grenze.

„Das Echolot liefert die fertige Abnahme“

Eine Tiefenmessung zeigt zunächst eine Messlinie oder Rasterinformation, nicht automatisch die vollständige Qualität einer Fläche. Messdichte, Schallausbreitung, Lagekorrektur, Wasserstand und Bewegungsdaten müssen zur Aufgabenstellung passen. Eine einzelne günstige Messspur beweist nicht, dass zwischen den Spuren keine Restbank liegt.

Warum Nassbaggerei eine Baugrundaufgabe bleibt

Die Frage „Wie funktioniert Nassbaggerei?“ lässt sich technisch mit Saugen, Schneiden, Greifen und Pumpen beantworten. Für eine belastbare Ausführung reicht das jedoch nicht. Das Verfahren muss zur Bodenart passen, die Steuerung muss Bewegungen und Bezugshöhen ausgleichen, und die Abnahme muss die hergestellte Geometrie nachvollziehbar belegen.

Ein Hopperbagger ist hervorragend für großflächige Unterhaltungsarbeiten in ausreichend tiefem Wasser. Ein Schneidkopfsaugbagger erschließt festere Böden und kann Material über Rohrleitungen gezielt fördern. Ein Stelzenpontonbagger bewältigt flache, harte oder grob durchsetzte Bereiche. Wasserinjektion und Schlickpflüge sind sinnvolle Werkzeuge, wenn feinkörniges Material kontrolliert verlagert werden kann. Keines dieser Verfahren ist universell.

Die fachlich richtige Entscheidung beginnt daher nicht bei der verfügbaren Maschine, sondern beim Sohlprofil, der Sedimentprobe und der hydrodynamischen Randbedingung. Erst wenn diese drei Größen zusammengeführt sind, wird aus Baggern unter Wasser eine dauerhafte, prüfbare und für das Gewässer verträgliche Wasserbaumaßnahme.
