Kettenbagger-Transport: Vorbereitung für den Tieflader

Genau an dieser Stelle entstehen in der Praxis die vermeidbaren Probleme: Schlamm fällt unterwegs vom Laufwerk, der Oberwagen kann sich bei Bremsmanövern bewegen, der Ausleger treibt die Transporthöhe nach oben oder die Achslasten passen trotz scheinbar mittiger Stellung nicht mehr.

Bei der Kettenbagger-Transportvorbereitung für den Tieflader treffen zwei Verantwortungsbereiche aufeinander. Der Maschinenführer kennt die Eigenheiten seines Baggers, der Fahrer und Disponent müssen Fahrzeug, Route, Ladungssicherung und gegebenenfalls Genehmigungen zusammenbringen. Eine saubere Übergabe zwischen diesen Beteiligten spart keine Bürokratie ein – sie verhindert aber, dass sie auf dem Standstreifen oder bei der Kontrolle nachgeholt werden muss.

Vorbereitung und Reinigung: Erst die Maschine transportfähig machen

Die Vorbereitung beginnt nicht am Tieflader, sondern an der letzten Einsatzstelle. Grobe Erdklumpen, Steine und Schlamm müssen vom Unterwagen, aus den Kettenplatten, vom Löffel und aus den Bereichen um Drehkranz und Fahrwerk entfernt werden. Das ist nicht bloß eine Frage des gepflegten Fuhrparks. Material, das sich während der Fahrt löst, wird zur Gefährdung für nachfolgende Fahrzeuge und kann die Fahrbahn verschmutzen.

Besonders nach Arbeiten in bindigen Böden unterschätzt man diesen Punkt gern. Lehmige Anhaftungen sitzen nicht nur sichtbar auf dem Löffel, sondern auch zwischen den Bodenplatten und an den Leitblechen des Unterwagens. Beim Auffahren über die Rampen kann bereits ein einzelner eingeklemmter Stein ungünstig wandern. Auf der Straße wird daraus unter Umständen ein herunterfallendes Teil – und damit ein unnötiger Stillstand für Maschine, Zugmaschine und Baustelle.

Vor dem Verladen gehört außerdem ein kurzer technischer Rundgang dazu:

• Anbaugerät prüfen: Der Löffel muss fest verriegelt sein. Bei Schnellwechslern ist die Verriegelungsanzeige zu kontrollieren; lose Zusatzschaufeln, Palettengabeln oder Greifer reisen nicht einfach „mit“, sondern benötigen eine eigene Sicherung oder einen separaten Transportplatz.
• Schläuche und Leitungen ansehen: Beschädigte Hydraulikleitungen werden durch die Erschütterungen des Transports nicht besser. Sichtbare Leckagen oder scheuernde Leitungen gehören vor Fahrtbeginn geklärt.
• Kabine und Oberwagen räumen: Lose Werkzeuge, Kanister, Kettenreste oder private Gegenstände haben weder auf dem Kabinenboden noch auf den Laufwerken etwas verloren.
• Abmessungen erfassen: Nicht der Prospektwert entscheidet, sondern die tatsächliche Transportkonfiguration – also Maschine mit montiertem Löffel, gegebenenfalls Schutzgittern, Verbreiterungen oder Anbaugerät.
• Tieflader vorbereiten: Ladefläche, Baggermulde, Rampen und Zurrpunkte müssen frei von losem Material, Eis und Öl sein. Auch die Antirutschmatten brauchen eine saubere, tragfähige Auflagefläche.

Gerade Mietmaschinen verdienen dabei keine Sonderbehandlung im Sinne von „wird schon passen“. Im Gegenteil: Bei einem Bagger aus dem Mietpark sollte der Übergabestatus dokumentiert sein. Bestehende Schäden, der Zustand der Zurrpunkte und vorhandene Transportvorgaben des Herstellers werden vor dem Auffahren geklärt, nicht erst bei der Rückgabe.

Ein verschmutzter Unterwagen ist keine Kleinigkeit. Was auf der Baustelle noch als Erdanhaftung durchgeht, kann auf der Straße zur ungesicherten Ladung werden.

Bagger auf den Tieflader verladen: Langsamkeit ist hier Produktivität

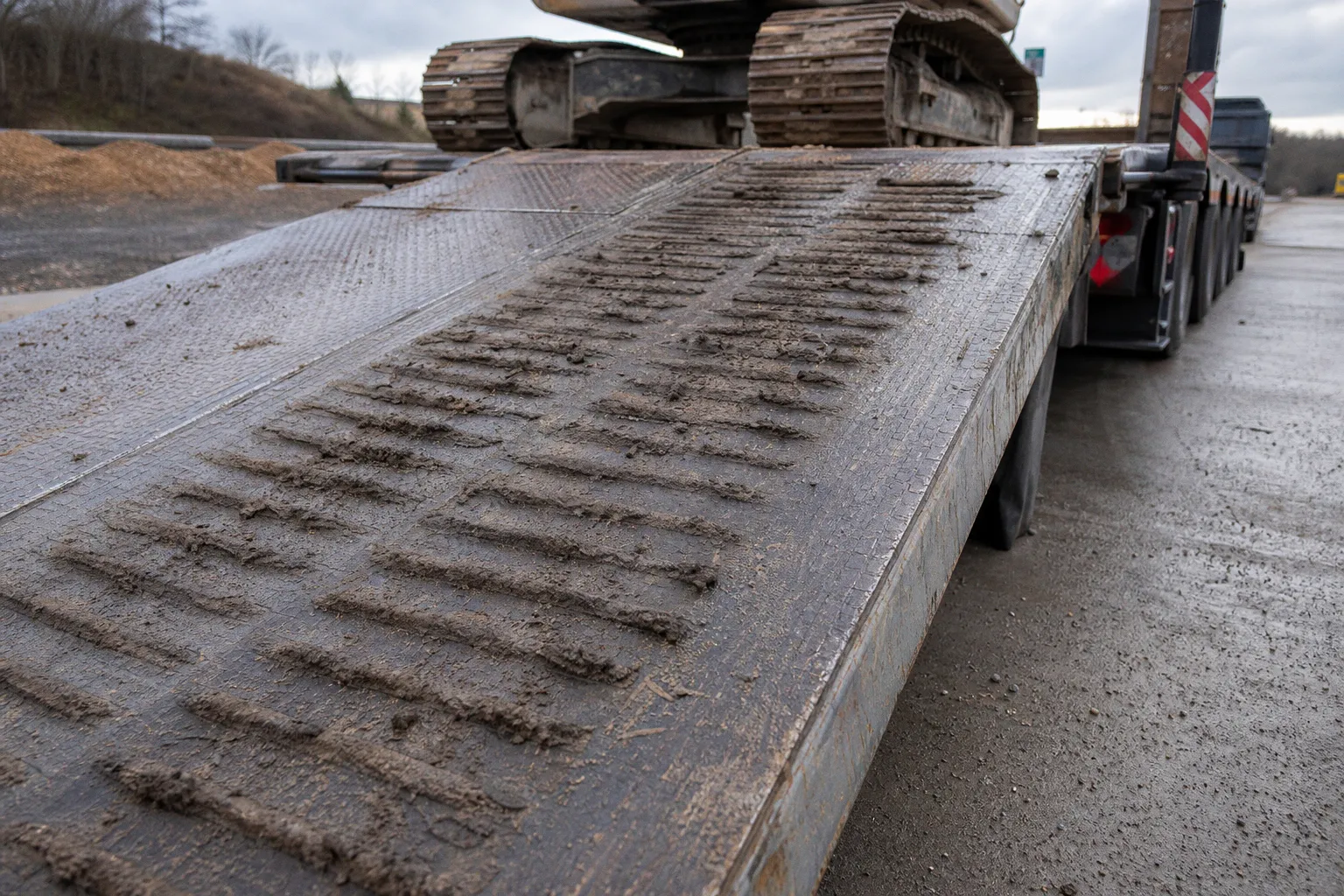

Das Auffahren auf den Tieflader ist ein eigener Arbeitsgang und keine Rangierbewegung nebenbei. Der Untergrund vor den Rampen muss ausreichend eben und tragfähig sein. Ein verkanteter Tieflader, weicher Seitenstreifen oder eine ungünstige Rampenneigung verändert die Situation sofort – insbesondere bei Maschinen mit breiten Kettenplatten oder bei feuchtem Stahl.

Der Maschinenführer fährt mittig und langsam auf. Hektische Lenkkorrekturen auf den Rampen erhöhen die seitliche Belastung und schaffen keine Zeitreserve. Ein Einweiser mit freier Sicht auf beide Seiten ist sinnvoll, bei eingeschränkten Platzverhältnissen praktisch unverzichtbar. Er achtet nicht nur auf die Rampen, sondern auch auf den Abstand von Gegengewicht, Ausleger und Kabine zu Bordwänden, Zugmaschine oder Begleitfahrzeug.

Sobald der Bagger auf der Ladefläche steht, entscheidet seine Position über deutlich mehr als die spätere Zurrkette. Die zulässigen Achslasten der Zugmaschine und des Anhängers sowie die Stützlast an der Kupplung müssen eingehalten werden. „Möglichst weit nach vorn“ oder „genau in die Mitte“ sind deshalb keine belastbaren Regeln. Der Schwerpunkt der konkreten Maschine, die Lage der Mulde und die technische Auslegung des Tiefladers geben die Position vor.

Bei einem konventionellen Kettenbagger liegt ein erheblicher Teil der Masse im Oberwagen und Gegengewicht. Dreht der Oberwagen nach dem Abstellen aus der vorgesehenen Stellung, verschiebt sich der Schwerpunkt. Das kann die Achslastverteilung verändern, selbst wenn sich die Ketten nicht einen Zentimeter bewegt haben. Hier zeigt sich, warum Maschinenposition, Drehwerksverriegelung und Ladungssicherung zusammen gedacht werden müssen.

Ausleger, Stiel und Löffel richtig absetzen

Der Ausleger wird so abgelegt, dass Löffel oder Anbaugerät flach auf der vorgesehenen Baggermulde, einer geeigneten Holzunterlage oder direkt auf der dafür ausgelegten Ladefläche aufliegen. Ziel ist eine niedrige, ruhige Transportlage. Ein hochgestellter Löffel mag beim Rangieren bequem erscheinen, erhöht jedoch die Gesamthöhe und vergrößert die Hebelkräfte bei Fahrbewegungen.

Holzunterlagen können sinnvoll sein, wenn sie passend dimensioniert, standsicher und gegen Verrutschen gesichert sind. Sie sind aber kein Allheilmittel für eine ungünstige Auslegerstellung. Wer mit Unterlagen lediglich versucht, einen zu hoch stehenden Ausleger „irgendwie“ abzufangen, produziert oft erst die kritische Transporthöhe.

Die folgende Gegenüberstellung zeigt, worauf es bei der Ablage ankommt:

Antirutschmatten aus Gummi verbessern die Reibung zwischen Kette und Ladefläche. Für geeignete Gummimatten wird ein Gleit-Reibbeiwert von μ = 0,6 angesetzt. Das ist eine brauchbare Grundlage für die Sicherungsplanung, ersetzt jedoch weder die Zurrkette noch die Beurteilung des konkreten Ladefalls. Feuchtigkeit, Schmutz, verschlissene Matten oder ungeeignete Auflagen verändern die Wirkung erheblich.

Mechanische Sicherung: Drehwerk sperren, Hydraulik entlasten

Nach dem Abstellen folgt der Arbeitsschritt, der bei Zeitdruck besonders oft verkürzt wird: Maschine in den definierten Transportzustand bringen. Dazu gehören die mechanische Drehwerksverriegelung und das drucklose Schalten der Hydraulik.

Der Oberwagen muss über die dafür vorgesehene Drehkranzsperre beziehungsweise Drehwerksverriegelung blockiert werden. Die Sperre verhindert, dass der Oberwagen bei Kurvenfahrt, Bremsung oder durch Schwingungen unkontrolliert schwenkt. Die genaue Ausführung ist modellabhängig: Manche Maschinen haben einen deutlich sichtbaren Verriegelungsbolzen, andere ein konstruktiv anders gelöstes System. Maßgeblich bleibt die Betriebsanleitung des jeweiligen Baggers.

Eine hydraulische Haltefunktion allein ist keine gleichwertige Transportverriegelung. Hydraulik kann sich über längere Standzeiten, Temperaturänderungen oder kleinste interne Leckagen bewegen. Die mechanische Sperre schafft dagegen einen definierten Zustand, den der Fahrer vor der Abfahrt nachvollziehbar kontrollieren kann.

Anschließend wird das Hydrauliksystem drucklos geschaltet. Das geschieht nach dem Abstellen des Motors bei eingeschalteter Zündung: Die Joysticks werden in alle Richtungen bewegt, damit Restdruck abgebaut wird. Erst dann werden Zündung und elektrische Anlage entsprechend der Maschinenvorgabe ausgeschaltet und die Kabine gesichert.

Diese Reihenfolge ist sinnvoll, weil sie zwei Dinge trennt: Die Mechanik hält den Oberwagen in Position, die drucklose Hydraulik reduziert ungewollte Bewegungen von Ausleger und Stiel. Einerseits verbessert das die Transportsicherheit, andererseits schützt es die Maschine vor unnötigen Belastungen durch dauerhaft anstehende Druckzustände.

Die Drehwerksverriegelung ist kein Komfortschalter. Sie ist die mechanische Antwort auf eine einfache Frage: Kann sich der Oberwagen unterwegs bewegen – oder definitiv nicht?

Kettenbagger-Transportsicherung: Warum Ketten die richtige Wahl sind

Bei schweren Kettenbaggern ist die Ladungssicherung keine Aufgabe für universelle Zurrgurte. Gewicht, scharfe Kanten, hohe Belastungen und die rauen Kontaktflächen eines Unterwagens sprechen für Zurrketten nach DIN EN 12195-3. Zurrgurte nach DIN EN 12195-2 haben ihren Platz bei anderen Ladeeinheiten, für die Sicherung schwerer Kettenbagger sind sie jedoch nicht die robuste Lösung.

Entscheidend ist nicht nur das Vorhandensein von Ketten, sondern ihre vollständige Eignung: Kennzeichnung, zulässige Belastung, Zustand von Kette, Haken, Spannschloss und Verkürzungselementen müssen zusammenpassen. Eine Kette mit beschädigten Gliedern, verbogenem Haken oder unlesbarer Kennzeichnung gehört aus dem Umlauf genommen. Improvisierte Verlängerungen oder verdrehte Kettenzüge sind keine praktische Lösung, sondern ein Sicherheitsmangel.

Die Verbindungspunkte verdienen besondere Aufmerksamkeit. Am Bagger dürfen ausschließlich die vom Hersteller vorgesehenen und gekennzeichneten Zurrpunkte am Unterwagen verwendet werden. Transportlaschen am Löffel sind nicht dafür ausgelegt, die gesamte Maschine zu halten. Sie können für ihr vorgesehenes Anbaugerät gedacht sein, aber nicht als Ersatz-Zurrpunkt für einen 20- oder 30-Tonnen-Bagger.

Auf der Fahrzeugseite müssen die Zurrpunkte des Tiefladers zur Belastung passen. Die DIN EN 12640 beschreibt Zurrpunkte an Nutzfahrzeugen zur Güterbeförderung; sie hilft bei der Einordnung, entbindet aber nicht von der Prüfung der konkreten Tragfähigkeit und Anordnung am Fahrzeug. Die VDI-2700-Richtlinienreihe liefert zusätzlich die fachliche Grundlage zur Ladungssicherung auf Straßenfahrzeugen.

Ein belastbarer Ablauf sieht in der Praxis so aus:

1. Zurrplan vor dem Spannen festlegen. Der Verantwortliche klärt, welche Zurrpunkte am Unterwagen und am Tieflader genutzt werden, welche Ketten zur Verfügung stehen und wie die Sicherung gegen Vorwärts-, Rückwärts- und Seitwärtsbewegung wirkt.

2. Ketten ohne Umlenkfehler anschlagen. Ketten dürfen nicht über scharfe Kanten geführt, geknickt oder verdreht belastet werden. Wo Kanten nicht vermeidbar sind, braucht es geeigneten Schutz.

3. Sicherung symmetrisch aufbauen. Die Maschine muss in beide Fahrtrichtungen und gegen seitliches Wandern gehalten werden. Eine optisch „straffe“ Kette auf einer Seite ersetzt keine vollständige Sicherung.

4. Spannmittel kontrolliert vorspannen. Zu wenig Vorspannung lässt Bewegung zu; übermäßiges Spannen kann Komponenten und Zurrpunkte unnötig belasten. Maßgeblich sind die Angaben des Zurrmittelherstellers und der Sicherungsplan.

5. Abfahrtskontrolle dokumentieren. Drehwerksverriegelung, Hydraulikzustand, Ketten, Zurrpunkte, Rampen und lose Teile werden vor der Abfahrt gemeinsam geprüft. Nach kurzer Fahrtstrecke ist eine Nachkontrolle der Vorspannung zweckmäßig.

Die Zahl der erforderlichen Ketten lässt sich nicht seriös pauschal aus dem Maschinengewicht ableiten. Sie hängt unter anderem von Masse, Reibwert, Zurrwinkel, zulässiger Zurrkraft, Fahrzeugaufbau und Art der Sicherung ab. Genau hier liegt der Unterschied zwischen einem routinierten Ablauf und einer bloßen Gewohnheit aus dem Baustellenalltag.

Abmessungen und Schwertransport: Die Route beginnt an der Ladefläche

Für Standardtransporte gelten klare Grenzen: 2,55 Meter Breite, 4,00 Meter Höhe und 40 Tonnen zulässiges Gesamtgewicht. Wird eine dieser Grenzen überschritten, reicht ein sorgfältig gesicherter Bagger allein nicht aus. Dann sind die Genehmigungen und die Route Teil der Transportvorbereitung.

Bei Überbreite, Überhöhe oder Überschreitung des Gesamtgewichts werden eine Ausnahmegenehmigung nach § 70 StVZO und eine Erlaubnis nach § 29 Absatz 3 StVO erforderlich. Diese Verfahren sind getrennt zu betrachten. Eine Genehmigung ersetzt nicht automatisch die andere.

Das hat praktische Konsequenzen für die Disposition. Der Bagger wird nicht erst auf dem Hof vermessen, wenn der Fahrer bereits angekuppelt hat. Abmessungen und Gewichte müssen frühzeitig feststehen, einschließlich aller transportrelevanten Anbauteile. Bei einem Kettenbagger können bereits breitere Kettenplatten, Schutzvorrichtungen oder ein ungünstig abgelegter Ausleger den Unterschied zwischen Regeltransport und genehmigungspflichtigem Schwertransport ausmachen.

Die Routenprüfung gehört ebenso dazu. Durchfahrtshöhen, Brückenlasten, Baustellenumleitungen, Engstellen und zeitliche Auflagen können die wirtschaftlich sinnvollste Maschinenwahl beeinflussen. Für einen kurzen Einsatz ist ein etwas kleinerer Mietbagger manchmal die bessere Lösung, wenn dadurch Begleitaufwand, Genehmigungszeit und Transportkosten entfallen. Andererseits darf die Maschine nicht so klein gewählt werden, dass sich Bauzeit und Kraftstoffverbrauch auf der Baustelle unverhältnismäßig erhöhen. Wirtschaftlichkeit entsteht aus dem Gesamtprozess, nicht aus dem Tagesmietpreis.

Die häufigsten Fehler liegen zwischen Baustelle und Straße

Die meisten Mängel bei der Verladung sind nicht spektakulär. Gerade deshalb werden sie übersehen. Ein paar Minuten Zeitdruck, ein fehlendes Kettenelement oder die Annahme, der Fahrer werde „das schon richten“, genügen.

Typisch sind vor allem diese Konstellationen:

• Der Bagger wird mit verschmutztem Laufwerk verladen, obwohl absehbar ist, dass Erdmaterial auf der Fahrt herausfällt.
• Der Oberwagen steht richtig, die mechanische Drehwerksverriegelung wird aber nicht eingelegt.
• Der Hydraulikdruck bleibt im System, weil der Motor abgestellt und die Maschine sofort verlassen wird.
• Der Löffel liegt nicht flach auf, sondern belastet eine Kante oder bleibt in einer hohen Stellung.
• Zurrketten werden an ungeeigneten Laschen, am Löffel oder an nicht vorgesehenen Bauteilen angeschlagen.
• Die Maschine wird nach Augenmaß positioniert, ohne Achslasten und Stützlast des Gespanns mitzudenken.
• Die Genehmigungspflicht wird erst bemerkt, nachdem Breite, Höhe oder Gesamtgewicht überschritten sind.

Keiner dieser Punkte verlangt eine akademische Abhandlung. Sie verlangen einen festen Ablauf. Das ist der Unterschied zwischen zusätzlicher Organisation und wirksamer Rechtssicherheit: Der Maschinenführer weiß, was er an der Maschine erledigt. Der Fahrer weiß, welche Last er auf welchem Fahrzeug übernimmt. Die Disposition weiß, ob Strecke und Genehmigungen passen.

Transportfertig heißt: Die Maschine kann nicht wandern

Ein Kettenbagger steht auf dem Tieflader erst dann transportfertig, wenn vier Bedingungen zusammen erfüllt sind: Die Maschine ist gereinigt, der Oberwagen mechanisch verriegelt, die Hydraulik drucklos und die Ladung mit geeigneten Ketten an den vorgesehenen Punkten gesichert. Ergänzt wird das durch eine Position, die Achslasten, Stützlast und Transporthöhe einhält.

Das klingt zunächst nach vielen Einzelschritten. Auf einer gut organisierten Baustelle wird daraus jedoch ein wiederholbarer Standard. Einerseits schützt er Fahrer und Verkehrsteilnehmer, andererseits bewahrt er Mietpark, Maschine und Bauablauf vor Schäden und Verzögerungen. Der Tieflader ist eben nicht nur das Fahrzeug zwischen zwei Baustellen – er ist ein Teil der Arbeitskette, der genauso professionell vorbereitet werden muss wie die Baugrube selbst.
