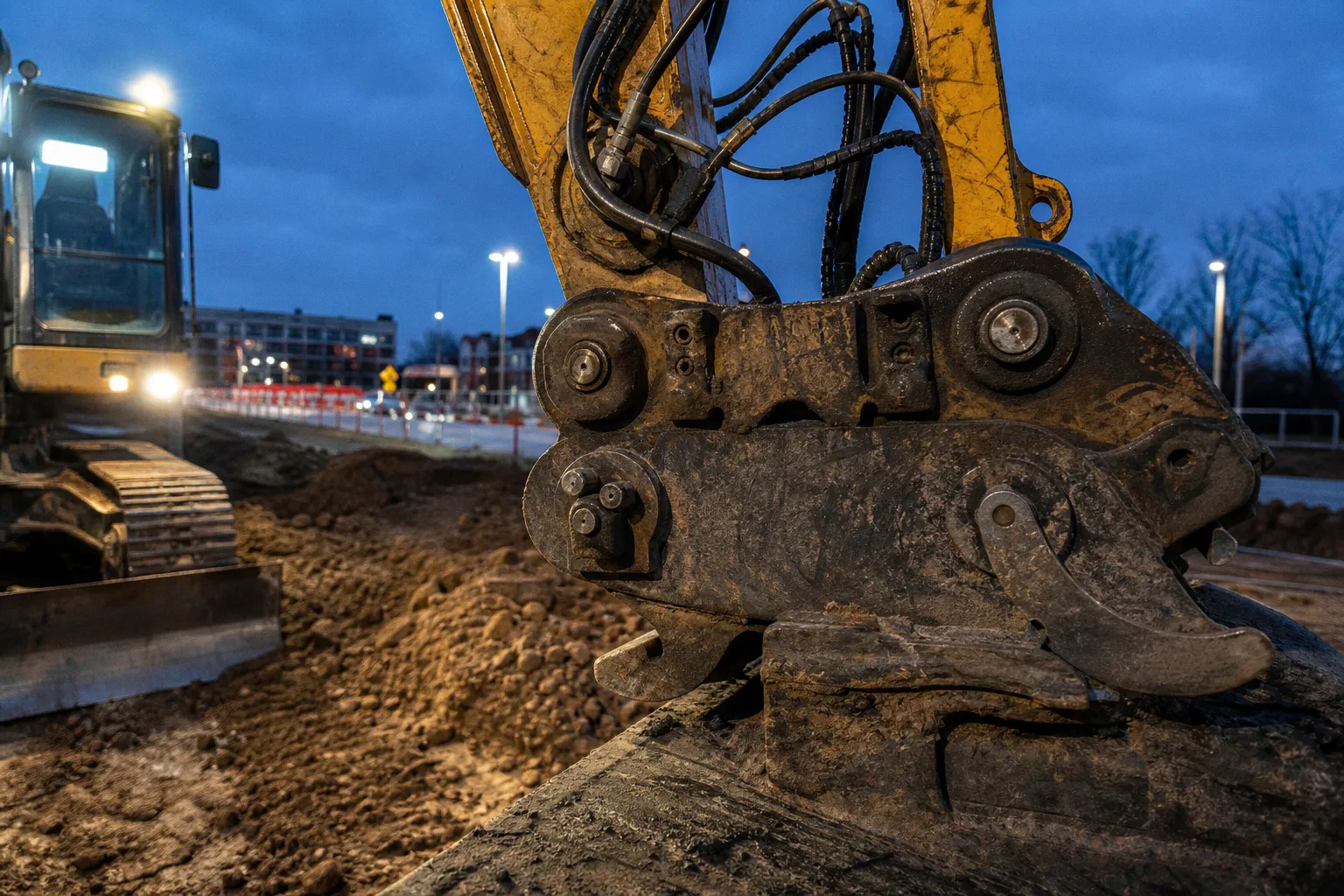

Bagger-Schnellwechsler: Sicherer Wechsel in fünf Schritten
Ein nicht verriegelter Löffel ist kein kleiner Bedienfehler. Er ist eine Last am Ausleger, die beim Schwenken oder Ausschütten unkontrolliert abgehen kann.
Dann stehen nicht Komfort und Taktzeit zur Debatte, sondern ein gesperrter Gefahrenbereich, Arbeitsausfall und im schlimmsten Fall ein schwerer Unfall.
Der Ablauf beim Bagger-Schnellwechsler ist deshalb kein Ritual für die Unterweisung. Er besteht aus fünf festen Schritten. Wer einen davon überspringt, verlässt sich auf Hydraulikdruck, eine Kontrolllampe oder sein Gefühl. Keines davon hält ein Anbaugerät sicher am Stiel.
Seit dem 1. Februar 2025 sind die Anforderungen klarer gefasst. EN 474-1:2022, EN 474-5:2022+AC:2022 und ISO 13031 verlangen Schutz gegen unbeabsichtigtes Lösen. Für den Fuhrpark heißt das: Altgeräte prüfen, Nachrüstung kalkulieren, Bediener auf einen sauberen Wechselablauf festlegen.
Der Wechselablauf: fünf Schritte, keine Abkürzung
Der sichere Löffelwechsel am Bagger beginnt nicht mit dem Tastendruck in der Kabine. Er beginnt mit einem eben abgestellten Anbaugerät und einem Bagger, der ruhig steht. Schräg abgelegte Löffel, Zug auf den Bolzen oder verdrehte Aufnahmen machen aus einem einfachen Wechsel unnötige Fummelei.
Die Reihenfolge gilt für mechanische, hydraulische und vollhydraulische Schnellwechsler. Die Betätigung unterscheidet sich. Die Sicherheitslogik nicht.
1. Anbaugerät bodennah abstellen und Hydraulik drucklos machen.
Den Löffel, Greifer oder Verdichter flach und spannungsfrei auf tragfähigem Untergrund absetzen. Ausleger und Stiel so positionieren, dass keine Seitenlast auf den Aufnahmepunkten steht. Danach den Hydraulikdruck nach Herstellervorgabe entlasten. Bei Zusatzhydraulik gilt dasselbe. Unter Druck stehende Kupplungen kosten Zeit, beschädigen Dichtungen und verleiten dazu, mit Werkzeug nachzuhelfen. Das ist keine Lösung.
2. Schnellwechsler gezielt entriegeln.
Beim mechanischen Schnellwechsler erfolgt die Entriegelung per Steckschlüssel. Beim hydraulischen System über die dafür vorgesehene Kabinenbedienung. Nicht über improvisierte Schalterstellungen, nicht während der Bagger bereits schwenkt. Bei einem einfachen hydraulischen Schnellwechsler werden die Hydraulikschläuche des Anbaugeräts anschließend weiterhin von Hand verbunden. Nur ein vollhydraulischer Schnellwechsler koppelt Verriegelung und Hydraulikleitungen automatisch.
3. Altes Gerät ausklinken, neues Gerät sauber aufnehmen.
Zuerst den hinteren, dann den vorderen Aufnahmepunkt kontrolliert lösen – je nach Systemgeometrie in der vom Hersteller vorgesehenen Reihenfolge. Das alte Gerät bleibt am Boden. Der Schnellwechsler fährt erst danach zum neuen Anbaugerät. Die Aufnahme muss vollständig in beide Haken greifen. Nicht seitlich „einfädeln“, nicht mit Zug nachsetzen, nicht mit dem Stiel gegen den Löffel drücken, bis es irgendwie passt. Verschlissene Bolzen, ausgeschlagene Aufnahmen oder falsche Adapterplatten lassen sich nicht wegbedienen.
4. Vollständig verriegeln und Anzeige prüfen.
Die Verriegelung wird aktiviert, bis der Schnellwechsler seine Endstellung erreicht hat. Bei hydraulischen Systemen ist die optische und akustische Rückmeldung in der Kabine zu beachten. Sie zeigt den Zustand des Systems an. Mehr nicht. Eine Anzeige ersetzt keine mechanische Prüfung. Bei einem System mit Fallsicherung muss auch diese Sicherung tatsächlich eingerastet sein.
5. Andrücktest am Boden durchführen.
Das ist der Punkt, an dem sich saubere Bedienung von bloßem Vertrauen trennt. Das Anbaugerät bleibt auf dem Boden. Der Fahrer drückt den Schnellwechsler kontrolliert gegen das Gerät, sodass sich die Verriegelung unter Last setzt. Erst wenn der Sitz mechanisch geprüft ist, darf das Gerät angehoben, geschwenkt oder über Personen und Verkehrsflächen bewegt werden.
Die Kontrollleuchte meldet einen Zustand. Der Andrücktest beweist den Halt.
Für den Bagger-Schnellwechsler-Anbaugerät-Wechsel-Ablauf reicht es nicht, den Löffel sichtbar in der Aufnahme zu sehen. Gerade bei Erde, Lehm, Betonresten oder gefrorenem Material können die Haken scheinbar greifen, ohne dass die Verriegelung vollständig geschlossen ist.
Was seit Februar 2025 für Schnellwechsler gilt
Die frühere EN 474-1:2006+A6:2019 hat seit dem 1. Februar 2025 ihre Vermutungswirkung verloren. Maßgeblich sind die verschärften Anforderungen aus DIN EN 474-1:2022, dort Kapitel 4.21, sowie DIN EN 474-5:2022+AC:2022, Kapitel 4.9. Ergänzend beschreibt ISO 13031 die Sicherheitsanforderungen für Schnellwechseleinrichtungen.
Der Kern ist schlicht: Ein Anbaugerät darf sich nicht unbemerkt lösen können. Die Normen zielen nicht auf eine bestimmte Marke oder Betätigungsart. Sie verlangen eine technische Sicherung gegen das unbeabsichtigte Öffnen.
Dazu gehören je nach Bauart:
- eine mechanische Fallsicherung, häufig als Double Lock bezeichnet;
- eine zusätzliche Sicherheitsklaue oder vergleichbare zweite Haltefunktion;
- eine automatische optische und akustische Warnung in der Kabine;
- eine Verriegelungslogik, die Fehlbedienung erschwert und einen unvollständigen Schließzustand erkennbar macht.
Ein mechanischer Schnellwechsler ist damit nicht pauschal erledigt. Er muss aber die aktuellen Sicherheitsanforderungen erfüllen. Das gleiche gilt für hydraulische Systeme. „Hydraulisch“ bedeutet nicht automatisch sicher. Ein alter hydraulischer Wechsler ohne wirksame Fallsicherung bleibt ein Risiko, auch wenn er per Knopfdruck arbeitet.
Für Mietparks ist das kein Randthema. Ein Bagger wechselt im Alltag zwischen Tieflöffel, Grabenräumlöffel, Palettengabel, Sortiergreifer, Hydraulikhammer und Verdichterplatte. Je mehr Anbaugeräte und Fahrer auf einer Maschine zusammenkommen, desto weniger trägt die Annahme „Der Kollege weiß schon, wie das geht“.
Der Fuhrpark braucht eine klare Zuordnung
Nicht jedes Anbaugerät passt an jeden Schnellwechsler, selbst wenn die Bolzenabstände auf den ersten Blick stimmen. Entscheidend sind unter anderem:
| Prüfpunkt | Warum er zählt | Typischer Fehler |
|---|---|---|
| Aufnahmegeometrie | Haken, Achsabstände und Adapter müssen zueinander passen | Löffel „passt ungefähr“ und sitzt nicht vollständig |
| Gerätegewicht | Ausleger, Schnellwechsler und Hydraulik müssen die Last tragen | Schwerer Anbau wird ohne Blick auf die Traglast montiert |
| Hydraulikbedarf | Druck, Ölmenge und Rücklauf entscheiden über Funktion und Temperatur | Hammer oder Greifer läuft mit falscher Literleistung |
| Fallsicherung | Das Gerät muss auch bei Fehlbedienung gehalten werden | Vorhandene Sicherung wird nicht auf Funktion geprüft |
| Verschleißzustand | Spiel an Haken, Bolzen und Aufnahme verändert den Sitz | Ausgeschlagene Teile werden bis zum Bruch weitergefahren |
Die Maschinenakte sollte für jeden Bagger festhalten, welche Schnellwechsleraufnahme montiert ist, welche Anbaugeräte freigegeben sind und welche Zusatzhydraulik vorhanden ist. Das klingt nach Verwaltung. In Wirklichkeit verhindert es, dass der Disponent einen Greifer auf die Baustelle schickt, der zwar mechanisch aufgenommen werden kann, aber hydraulisch nicht sauber läuft.
Mechanisch, hydraulisch oder vollhydraulisch: Der Unterschied sitzt im Ablauf
Die drei Bauarten werden oft durcheinandergeworfen. Das kostet auf der Baustelle Zeit und führt bei der Einweisung zu falschen Erwartungen.
| Bauart | Verriegelung | Anschluss der Hydraulikleitungen | Einsatzprofil |
|---|---|---|---|
| Mechanischer Schnellwechsler | Manuell per Steckschlüssel | Manuell, sofern das Gerät Hydraulik benötigt | Einfache Anwendungen, wenige Wechsel |
| Hydraulischer Schnellwechsler | Aus der Kabine per Schalter | Manuell über Kupplungen | Häufiger Löffelwechsel, Geräte mit überschaubarer Zusatzhydraulik |
| Vollhydraulischer Schnellwechsler | Aus der Kabine | Automatisch mit dem Kuppelvorgang | Hohe Wechselrate, viele hydraulische Anbaugeräte |
Der vollhydraulische Schnellwechsler bringt Taktzeit. Das ist sein wirtschaftlicher Punkt. Wenn ein 20-Tonnen-Bagger im Kanalbau mehrfach am Tag zwischen Löffel, Greifer und Verdichter wechselt, spart die automatische Leitungskopplung unnötige Wege aus der Kabine, verschmutzte Kupplungen und Leerlauf.
Er löst aber kein Organisationsproblem. Ein vollhydraulisches System mit verschlissenen Dichtflächen, ungepflegten Kupplungen oder ungeeigneten Anbaugeräten bleibt teuer. Ölverlust an der Kupplung, heiß laufende Rücklaufleitung und schwache Greifkraft sind keine „Baggerlaunen“. Meist passt die Hydraulik nicht zum Werkzeug oder die Wartung wurde verschoben.
Beim Mieten gilt deshalb: Nicht nur nach Einsatzgewicht fragen. Der Vermieter muss wissen, welche Aufnahme der Bagger hat, ob Zusatzhydraulik einfach oder doppeltwirkend erforderlich ist, welche Ölmenge das Gerät verlangt und ob vollhydraulische Kupplungen vorhanden sind. „Bagger mit Schnellwechsler“ ist keine ausreichende Bestellung.
Der Andrücktest ist der Punkt, an dem viele Fahrer schlampig werden
Der Andrücktest dauert Sekunden. Genau deshalb wird er gern ausgelassen. Der Fahrer sieht die grüne Anzeige, der Zeitplan drückt, der neue Löffel liegt sauber im Wechsler. Dann wird direkt angehoben und geschwenkt. Schlechter Ablauf.
Beim Test bleibt das Anbaugerät am Boden. Der Fahrer baut mit Ausleger und Stiel kontrolliert Druck auf, ohne Menschen im Gefahrenbereich. Die Belastung zieht die Aufnahme in ihre Arbeitsstellung. Wenn die Verriegelung nicht vollständig geschlossen ist, zeigt sich das hier – nicht erst beim Drehen über einer Baugrube oder am Lkw.
Folgende Fehler tauchen in der Praxis immer wieder auf:
- Der Test erfolgt in der Luft. Dann wird nicht gegen den Boden gedrückt, sondern die Last hängt bereits am möglicherweise unvollständig verriegelten Wechsler.
- Der Fahrer prüft nur die Kabinenanzeige. Warnsignal und Sichtanzeige sind notwendig. Der mechanische Sitz bleibt trotzdem zu prüfen.
- Das Gerät liegt schräg oder auf losem Haufwerk. Der Bagger drückt dann nicht definiert gegen das Anbaugerät. Auf Schotter, Abbruchmaterial oder unebenem Boden kann der Löffel ausweichen.
- Eine zweite Person steht zum Zuschauen im Schwenkbereich. Niemand muss unter oder neben einem gerade gekuppelten Gerät stehen. Sichtkontrolle erfolgt aus sicherer Position.
- Die Verriegelung wird bei laufendem Arbeitsablauf geöffnet. Ein Wechsel gehört in einen abgegrenzten, ruhigen Arbeitsmoment. Nicht zwischen zwei Lkw und nicht mit Personal im Graben.
Ein Schnellwechsler darf den Löffelwechsel beschleunigen. Er darf die Prüfung nicht beschleunigen.
Bei jeder Schichtkontrolle gehören Haken, Sicherungsklaue, Bolzenbereiche, Hydraulikleitungen und die Anzeigeeinrichtung in den Blick. Fett allein ist keine Wartung. Hat der Wechsler spürbares Spiel, schließen die Haken nicht sauber oder reagiert die Warnung verzögert, geht die Maschine nicht in den normalen Betrieb. Erst Ursache finden, dann weiterarbeiten.
Nachrüstung: Erst Bestand aufnehmen, dann Geld ausgeben
Viele Betriebe haben Maschinen im Bestand, deren Schnellwechsler aus einer Zeit stammen, in der eine einfache hydraulische Verriegelung als ausreichend betrachtet wurde. Solche Geräte jetzt blind auszutauschen, ist genauso schlecht geplant wie gar nichts zu tun.
Der erste Schritt ist eine Bestandsaufnahme. Pro Bagger werden Baujahr, Schnellwechslertyp, vorhandene Fallsicherung, Warnanzeige, Zustand der Verriegelung und kompatible Anbaugeräte erfasst. Danach lässt sich entscheiden, ob eine Nachrüstung technisch möglich und wirtschaftlich sinnvoll ist oder ob ein kompletter Wechsel ansteht.
Die BG BAU unterstützt Um- und Nachrüstungen von Bestands-Schnellwechslern auf den aktuellen Stand der Technik mit Arbeitsschutzprämien. Gefördert werden bis zu 50 Prozent der Anschaffungskosten, maximal 1.800 Euro je Maßnahme. Das ist kein Rabatt auf eine neue Komplettmaschine. Es geht um die Um- oder Nachrüstung des vorhandenen Systems.
Für die Kalkulation zählt nicht nur der Kaufpreis des Wechslers. Zum TCO gehören auch:
- Montage und gegebenenfalls Anpassung am Stiel;
- neue Adapterplatten oder Umrüstung vorhandener Anbaugeräte;
- Stillstand der Maschine während Einbau und Abnahme;
- Unterweisung aller Fahrer, auch Aushilfen und Mietmaschinenfahrer;
- regelmäßige Prüfung von Sicherung, Sensorik und Hydraulikanschlüssen.
Wer nur den Preis des Nachrüstsatzes vergleicht, rechnet zu kurz. Wer dagegen die Maschinen über Jahre im Mietpark hält, reduziert mit einer einheitlichen Aufnahme und sauber dokumentierten Anbaugeräten die Fehlerquote beim Einsatzwechsel erheblich.
Sauber wechseln ist kein Zusatzprogramm
Beim Bagger ist der Schnellwechsler eine sicherheitsrelevante Schnittstelle zwischen Maschine und Werkzeug. Dort treffen Hydraulikdruck, Verschleiß, Bedienung und Zeitdruck aufeinander. Genau dort darf der Ablauf nicht weich werden.
Gerät bodennah abstellen. Druck entlasten. Entriegeln. Aufnahme vollständig greifen lassen. Verriegeln. Andrücktest durchführen. Erst dann arbeiten.
Das sind fünf Schritte. Kein einziger davon ist verhandelbar.
