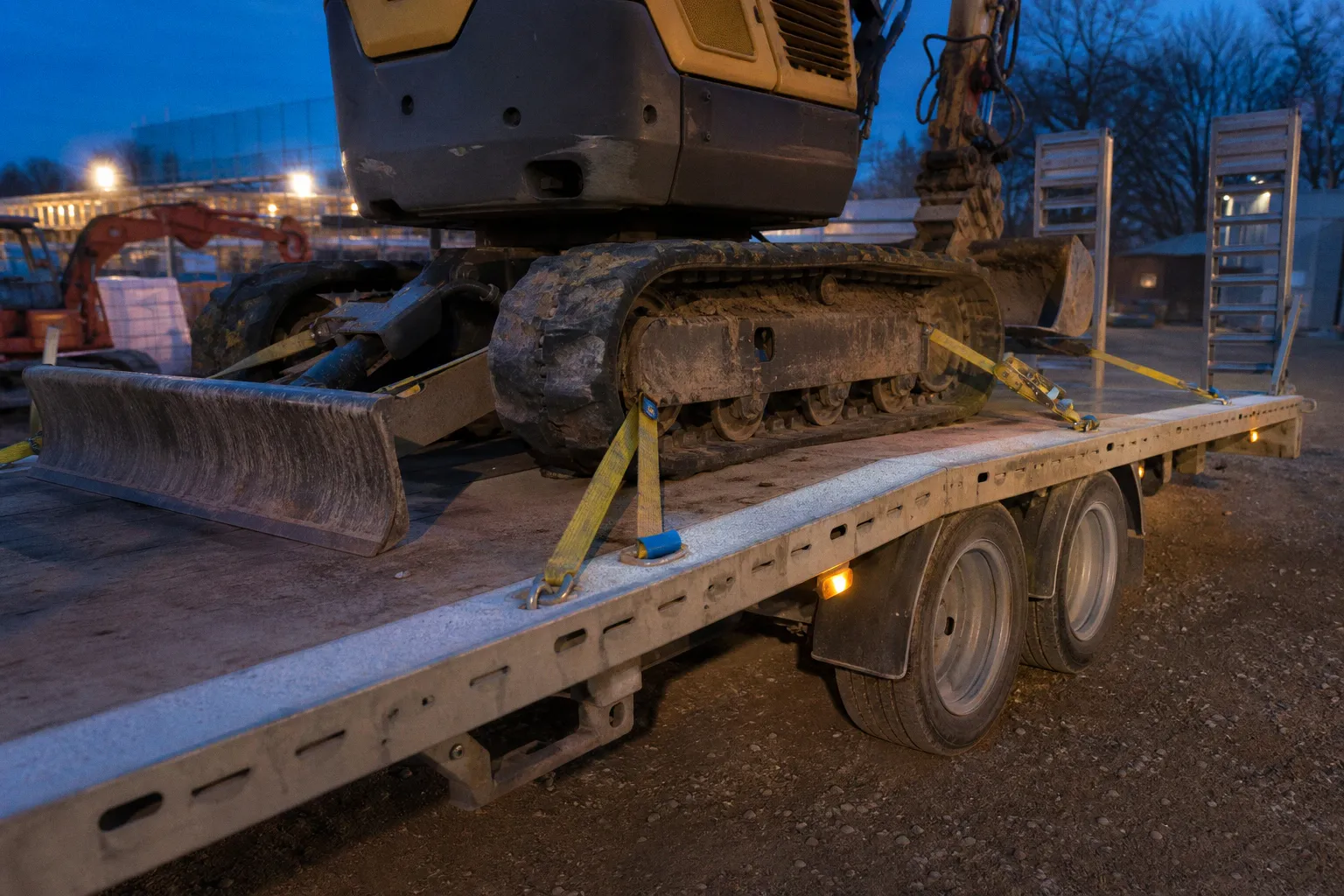

Minibagger auf dem Anhänger sichern: Schritt-für-Schritt
Ein Minibagger steht auf dem Anhänger schnell „irgendwie fest“: Schild unten, Schaufel am Boden, zwei Gurte über die Raupen. Für die Fahrt zur nächsten Baustelle reicht das jedoch nicht.
Beim Bremsen arbeitet die Masse der Maschine in Fahrtrichtung, in der Ausweichbewegung seitlich und auf unebener Fahrbahn zusätzlich vertikal. Genau dort scheitert das bloße Niederzurren regelmäßig: Es erzeugt Vorspannung, aber keine belastbare Sicherung gegen die Bewegungen, die im Straßenverkehr tatsächlich auftreten.
§ 22 Abs. 1 StVO verlangt, dass die Ladung einschließlich ihrer Sicherungsmittel selbst bei Vollbremsung oder plötzlichen Ausweichbewegungen weder verrutschen noch umfallen, rollen oder herabfallen kann. Für den Minibagger auf dem Anhänger bedeutet das in der Praxis: Direktzurren statt eines Gurts quer über die Ketten, vier geeignete Zurrgurte, vier belastbare Anschlagpunkte und eine Maschine, deren bewegliche Teile vor dem Transport gesichert sind.
Die folgende Ladungssicherung-Minibagger-Anhänger-Anleitung übersetzt diese Vorgabe in einen Ablauf, der am Mietanhänger ebenso funktioniert wie im eigenen Fuhrpark. Entscheidend ist dabei nicht, möglichst viele Gurte zu verwenden, sondern die richtigen Gurte an den richtigen Punkten wirksam einzusetzen.
Warum Niederzurren beim Minibagger nicht genügt
Beim Niederzurren wird ein Gurt über die Maschine oder über die Raupen geführt und gespannt. Die Vorspannkraft erhöht die Reibung zwischen Kette und Ladefläche. Dieses Prinzip kann bei anderen Ladungen sinnvoll sein. Beim Baggertransport reicht es aber nicht aus, weil die Sicherung damit fast vollständig von Reibung, Untergrund und erreichbarer Vorspannkraft abhängt.
Eine verschmutzte Stahlrampe, feuchte Raupenplatten oder eine glatte Siebdruckplatte verändern die Bedingungen erheblich. Antirutschmatten können den Reibbeiwert verbessern; als Richtwert wird häufig μ = 0,6 angesetzt. Sie sind jedoch kein Ersatz für eine form- und kraftschlüssige Sicherung der Maschine. Wer den Minibagger nur über die Raupen niederzurrt, sichert im Zweifel eine Momentaufnahme auf dem Hof – nicht die dynamische Belastung einer Gefahrenbremsung.
BG BAU und VDI 2700 Blatt 2:2014 führen für diese Maschinen deshalb zum Direktzurrverfahren. In der Baustellenpraxis ist damit in aller Regel das Diagonal- beziehungsweise Kreuzzurren gemeint: Je zwei Gurte werden vorn und hinten von den Zurrpunkten des Anhängers zu den vorgesehenen Verzurrösen der Maschine geführt und über Kreuz gespannt.
Ein Gurt über der Raupe beruhigt das Auge. Ein diagonal geführter Gurt sichert die Maschine.
Das ist keine akademische Unterscheidung. Beim Direktzurren nimmt der Gurt die auftretenden Kräfte unmittelbar auf. Der Bagger kann sich nicht erst nennenswert bewegen, bis Reibung und Vorspannung ihre Wirkung entfalten sollen. Gerade bei einem kurzen Anhänger, einem hohen Oberwagen oder einer Fahrt über wechselnde Baustellenzufahrten ist das der belastbare Weg.
Den Anhänger und die Maschine vor dem Verzurren vorbereiten
Eine sichere Verzurrung beginnt nicht mit der Ratsche, sondern mit der richtigen Stellung des Minibaggers. Wer erst nach dem Auffahren feststellt, dass die Stützlast nicht passt oder der Ausleger keinen sicheren Ablagepunkt findet, improvisiert meist genau an den Stellen, an denen keine Improvisation zulässig ist.
Anhänger auf Eignung und Zurrpunkte prüfen
Der Anhänger muss für Gewicht, Abmessungen und Achslast des konkreten Minibaggers geeignet sein. Dabei zählt nicht allein die zulässige Gesamtmasse auf dem Typenschild. Die Nutzlast des Anhängers muss das tatsächliche Transportgewicht der Maschine einschließlich angebauter Schaufel, Schnellwechsler und weiterer Anbaugeräte tragen. Auch das Zugfahrzeug und die Fahrerlaubnis müssen zur Kombination passen – eine sauber verzurrte Maschine löst keine Überladung.
Vor dem Auffahren gehören diese Punkte in den Blick:
- Ladefläche reinigen: Lose Erde, Lehmklumpen, Eis, Ölreste und Baustoffreste unter den Raupen reduzieren die Reibung und erschweren die Kontrolle der Aufstandsflächen.
- Zurrpunkte kontrollieren: Der Anhänger braucht vier geeignete, zugängliche Zurrpunkte. Sie dürfen weder verbogen noch korrodiert oder durch Bordwand, Rampenhalter und Maschinenstellung blockiert sein.
- Rampen und Verriegelungen prüfen: Auffahrrampen müssen vollständig eingehängt, gesichert und nach dem Beladen wieder in Transportstellung verriegelt werden.
- Freie Höhe beurteilen: Die Gesamthöhe des Gespanns darf 4,0 m nicht überschreiten. Das betrifft besonders Bagger mit Kabine, hochgestelltem Ausleger oder auf einem hoch bauenden Tandemanhänger.
- Anbaugeräte einordnen: Ein Löffel bleibt am Bagger, wenn er sicher abgelegt werden kann. Zusätzliche Anbaugeräte gehören entweder in eine eigene, gesicherte Transportposition oder werden getrennt verladen und gesichert.
Bei Mietmaschinen lohnt ein kurzer Abgleich mit der Betriebsanleitung, bevor die Maschine auf den Anhänger fährt. Dort sind die vorgesehenen Verzurrösen des jeweiligen Modells beschrieben. Sie liegen nicht bei jedem Hersteller an derselben Stelle. Kettenrahmen, Unterwagen und Transportösen sind belastbar konstruiert; Geländer, Hydraulikleitungen, Zylinder oder Handläufe sind es nicht.
Maschine mittig positionieren und Stützlast herstellen
Der Minibagger wird in Längsrichtung so positioniert, dass die zulässige Stützlast am Zugfahrzeug eingehalten wird. Das ist ein Punkt, an dem sich Transportpraxis und Fahrzeugtechnik treffen: Steht die Maschine zu weit vorn, wird die Stützlast zu hoch. Steht sie zu weit hinten, wird sie zu gering oder kann sogar ungünstig wirken. Das Gespann wird dann unruhig, obwohl jeder Gurt formal gespannt ist.
Die passende Stellung ergibt sich nicht aus einer pauschalen Kettenposition auf der Ladefläche. Sie hängt von Anhänger, Deichsellänge, Achsposition, Baggergewicht und Schwerpunkt ab. Deshalb den Bagger zunächst mittig auffahren, die Stützlast prüfen und nur in kleinen Schritten korrigieren. Große Korrekturen verschieben den Schwerpunkt unnötig stark.
Sobald die Position stimmt, wird der Oberwagen mechanisch verriegelt. Nicht nur hydraulisch in eine vermeintlich gerade Stellung drehen, sondern die vorhandene Transportsperre beziehungsweise Oberwagenverriegelung tatsächlich einlegen. Der Oberwagen darf bei einem Bremsmanöver nicht seitlich ausschwenken können.
Danach wird der Ausleger abgesenkt. Schaufel und Arm müssen formschlüssig auf dem Anhängerboden oder auf einem vorgesehenen Schaufelhalter aufliegen. Das Stützschild wird ebenfalls abgesenkt, soweit es die vorgesehene Transportstellung und die Auflage zulassen. Das senkt den Schwerpunkt und nimmt den beweglichen Bauteilen Spiel.
Minibagger auf dem Anhänger verzurren: der Ablauf mit vier Gurten
Für das Diagonalzurren werden mindestens vier zugelassene Zurrgurte nach DIN EN 12195-2 benötigt. Je zwei Gurte sichern die Maschine nach vorn und nach hinten. Die Gurte verlaufen über Kreuz von den Zurrpunkten des Anhängers zu den ausgewiesenen Verzurrösen des Baggers.
Die Reihenfolge verhindert, dass der Bagger beim Spannen ungewollt aus seiner korrekten Stellung gezogen wird.
1. Motor abstellen und Maschine gegen Bedienung sichern. Nach dem Auffahren und Ausrichten wird der Motor abgestellt. Der Schlüssel wird abgezogen. Hydraulische Funktionen sind nicht Teil der Ladungssicherung und dürfen nicht als solche behandelt werden.
2. Vordere Verzurrösen am Bagger lokalisieren. Es zählen ausschließlich die vom Hersteller ausgewiesenen Anschlag- oder Verzurrpunkte. Nicht um den Ausleger, nicht an der Schaufelaufnahme und nicht um Bauteile führen, deren Belastbarkeit für diese Zugrichtung nicht vorgesehen ist.
3. Zwei vordere Gurte über Kreuz anschlagen. Der linke vordere Zurrpunkt des Baggers wird mit einem geeigneten Zurrpunkt auf der rechten Anhängerseite verbunden, der rechte mit der linken Seite. Dadurch wird die Maschine zugleich gegen Bewegung nach vorn und gegen seitliches Wandern gesichert.
4. Hintere Gurte ebenfalls diagonal führen. Die beiden hinteren Gurte verlaufen entsprechend über Kreuz zu den hinteren Zurrpunkten des Anhängers. Auch hier gilt: Der Gurt muss in einer klaren, direkten Linie arbeiten und darf nicht über Kanten, Hydraulikschläuche oder bewegliche Maschinenteile scheuern.
5. Zurrwinkel und Gurtverlauf beurteilen. In der Praxis bewähren sich beim Direktzurren Zurrwinkel zwischen etwa 20° und 65°. Zu flache Gurte können ungünstig wirken, zu steile Gurte verlieren ebenfalls einen Teil ihrer Sicherungswirkung in Fahrtrichtung. Der konkrete Verlauf muss zur Lage der Zurrösen und zum Anhänger passen; die Vorgaben der Betriebsanleitung haben Vorrang.
6. Gurte gleichmäßig vorspannen. Nicht erst eine Seite bis zum Anschlag durchratschen und dann versuchen, die Gegenrichtung „nachzuziehen“. Besser ist ein wechselseitiges, gleichmäßiges Spannen. So bleibt die Maschine in ihrer ausgemessenen Position, und die Gurte arbeiten symmetrischer.
7. Überstände sichern und Abschlusskontrolle durchführen. Lose Gurtenden dürfen nicht auf dem Boden schleifen, in Räder geraten oder sich während der Fahrt lösen. Ratschen müssen geschlossen und gegen unbeabsichtigtes Öffnen geschützt sein.
| Prüfpunk | Vordere Sicherung | Hintere Sicherung |
|---|---|---|
| Anzahl | Zwei Gurte | Zwei Gurte |
| Führung | Über Kreuz zu den vorderen Anhängerzurrpunkten | Über Kreuz zu den hinteren Anhängerzurrpunkten |
| Aufgabe | Sichert gegen Vorwärtsbewegung und seitliches Versetzen | Sichert gegen Rückwärtsbewegung und seitliches Versetzen |
| Anschlag am Bagger | Nur ausgewiesene Verzurrösen | Nur ausgewiesene Verzurrösen |
| Typischer Fehler | Gurt an Ausleger oder Raupe statt Verzurröse | Gurt nur lose geführt oder durch Bordwand behindert |
Nach dem Spannen ist ein Rundgang Pflicht. Der Blick geht dabei nicht nur auf die Ratschen. Entscheidend sind die gesamten Kraftlinien: Läuft jeder Gurt frei? Liegt er nirgends auf einer scharfen Kante? Greift der Haken vollständig im Zurrpunkt? Sind Schaufel, Schild und Oberwagen in ihrer Transportstellung? Ist die Stützlast weiterhin plausibel?
Die vier Gurte sind kein Ritual. Jeder einzelne übernimmt eine definierte Zugrichtung.
Zurrgurte richtig lesen: LC, STF und das Etikett
Bei der Bagger-Transportsicherung sind Zurrgurte kein Verbrauchsmaterial, das man nur nach sichtbaren Rissen beurteilt. Das Etikett liefert die Angaben, mit denen sich Eignung und Einsatzgrenze beurteilen lassen. Ist es nicht lesbar, lässt sich der Gurt nicht mehr eindeutig zuordnen und gehört nicht an die Maschine.
Drei Angaben werden häufig verwechselt:
| Kennzeichnung | Bedeutung | Relevanz beim Minibaggertransport |
|---|---|---|
| LC | Lashing Capacity, zulässige Zugkraft des Gurts | Zentral für das Direktzurren, weil der Gurt Kräfte unmittelbar aufnimmt |
| STF | Standard Tension Force, erreichbare Vorspannkraft | Relevant beim Niederzurren; ersetzt beim Direktzurren nicht die erforderliche LC-Betrachtung |
| SHF | Standard Hand Force, vorgesehene Handkraft am Spannhebel | Zeigt, mit welcher Handkraft die Ratsche bedient wird; Verlängerungen sind kein zulässiger Weg zu mehr Vorspannung |
Die erforderliche LC lässt sich nicht seriös ohne Maschinengewicht, Geometrie der Zurrpunkte, Zurrwinkel und Reibverhältnisse als eine Zahl für alle Minibagger nennen. Ein 1,8-Tonnen-Kompaktbagger auf einem flachen Anhänger ist etwas anderes als ein deutlich schwereres Modell mit anderer Schwerpunktlage und höherem Unterwagen. Der pragmatische Weg lautet deshalb: Gewicht der konkret transportierten Maschine feststellen, Herstellervorgaben für die Verzurrösen heranziehen und die Auslegung nach DIN EN 12195-1 nachvollziehbar treffen.
Der verwendete Zurrgurt muss DIN EN 12195-2 entsprechen. Er trägt dabei keine CE-Kennzeichnung; Zurrgurte zur Ladungssicherung fallen nicht unter die Maschinenrichtlinie. Ein CE-Aufdruck wäre hier also kein Qualitätsmerkmal, sondern Anlass, genauer hinzusehen, was tatsächlich gekauft oder verwendet wird.
Ebenso klar sind die Grenzen des Materials:
- Zurrgurte niemals knoten. Ein Knoten schwächt das Gurtband erheblich und macht die Tragfähigkeit nicht mehr kalkulierbar.
- Zurrgurte nicht zum Heben verwenden. Heben und Ladungssicherung sind unterschiedliche Anwendungen mit unterschiedlichen Anforderungen.
- Scharfe Kanten immer mit geeignetem Kantenschutz entschärfen. Das gilt auch dann, wenn die Kante auf den ersten Blick nur „etwas scharf“ wirkt.
- Beschädigte Gurte aussortieren: Schnitte, ausgefranste Kanten, gequetschte Bereiche, beschädigte Ratschen oder unlesbare Etiketten sind kein Anlass für eine Notreparatur, sondern für Ersatz.
- Haken so einhängen, dass sie nicht auf Biegung belastet werden oder sich bei Bewegungen aushängen können.
Typische Fehler – und wie sie sich ohne Zeitverlust vermeiden lassen
Die meisten Mängel entstehen nicht aus Unkenntnis der StVO, sondern aus Zeitdruck und Gewohnheit. Der Bagger soll „nur schnell“ zur Nachbarbaustelle. Gerade bei dieser kurzen Strecke wird dann auf die Verriegelung verzichtet oder ein vorhandener Gurt über die Kette gelegt. Das spart Minuten und schafft ein unnötiges Risiko.
Der Oberwagen ist nur hydraulisch ausgerichtet
Hydraulikdruck ersetzt keine mechanische Verriegelung. Während des Transports können Bewegung, Vibration und Druckveränderungen dazu führen, dass Bauteile Spiel bekommen. Die Oberwagenverriegelung ist daher vor dem Verzurren einzulegen, nicht erst nach der ersten Kontrolle auf dem Rastplatz.
Der Ausleger schwebt über der Ladefläche
Ein leicht angehobener Löffel sieht oft praktisch aus, weil sich die Gurte leichter führen lassen. Transporttechnisch ist das die schlechtere Stellung: Der Schwerpunkt steigt, und der Arm kann sich bewegen. Schaufel und Ausleger werden formschlüssig abgelegt – auf dem Boden oder auf dem vorgesehenen Halter.
Die Gurte greifen an beliebigen robust wirkenden Bauteilen
Ein Kettenrahmen, eine Schaufel oder ein massiver Ausleger wirken belastbar. Daraus folgt nicht, dass sie als Zurrpunkt vorgesehen sind. Die Konstruktion muss die Zugrichtung und die auftretenden Kräfte aufnehmen können. Deshalb nur die ausgewiesenen Verzurrösen nutzen. Bei Mietmaschinen ist diese Frage vor der Abfahrt zu klären, nicht erst auf dem Anhänger.
Der Anhänger wird als universelle Transportplattform behandelt
Nicht jeder Baumaschinenanhänger passt zu jedem Minibagger. Neben der Nutzlast zählen Ladeflächenlänge, Position der Zurrpunkte, Höhe der Bordwände, Achslage und Rampenausführung. Ein Mietpark, der Maschine und Anhänger zusammen disponiert, verhindert hier viele Probleme bereits vor dem Beladen. Die wirtschaftlichste Kombination ist nicht zwingend der günstigste Anhänger pro Tag, sondern diejenige, die sich regelkonform, ohne Umwege und ohne Bastellösung einsetzen lässt.
Die Kontrolle endet am Betriebshof
Gurte setzen sich unter Vibrationen, besonders nach den ersten Kilometern. Eine Nachkontrolle nach kurzer Fahrstrecke gehört deshalb in den Ablauf. Dabei werden Spannung, Hakenlage, Kantenschutz und die Stellung von Schaufel, Schild und Oberwagen erneut geprüft. Bei längeren Fahrten oder nach schlechter Wegstrecke ist dieselbe Kontrolle sinnvoll.
Rechtssicher transportieren heißt: Abläufe standardisieren
Die Vorschriften zur Ladungssicherung sind kein Selbstzweck. Sie zwingen dazu, die physikalischen Kräfte ernst zu nehmen, die ein kompakter Bagger auf einem leichten Anhänger auslösen kann. Das ist einerseits zusätzlicher Aufwand beim Beladen. Andererseits entsteht daraus ein klarer, wiederholbarer Ablauf, der auch unter Baustellendruck funktioniert.
Wer einen Minibagger auf dem Anhänger sichern will, braucht keine komplizierte Sonderlösung: geeigneten Anhänger wählen, Maschine mittig mit passender Stützlast positionieren, Oberwagen mechanisch verriegeln, Ausleger und Schild formschlüssig ablegen und mit vier normgerechten Gurten diagonal an den vorgesehenen Zurrpunkten sichern. Danach folgt die Sichtprüfung – und nach den ersten Kilometern die Nachkontrolle.
So wird aus einer vermeintlichen Nebensache im Baustellenalltag eine belastbare Transportsicherung: nachvollziehbar für Fahrer, Bauleitung und Kontrolle, vor allem aber wirksam in dem Moment, in dem das Gespann plötzlich bremsen oder ausweichen muss.
