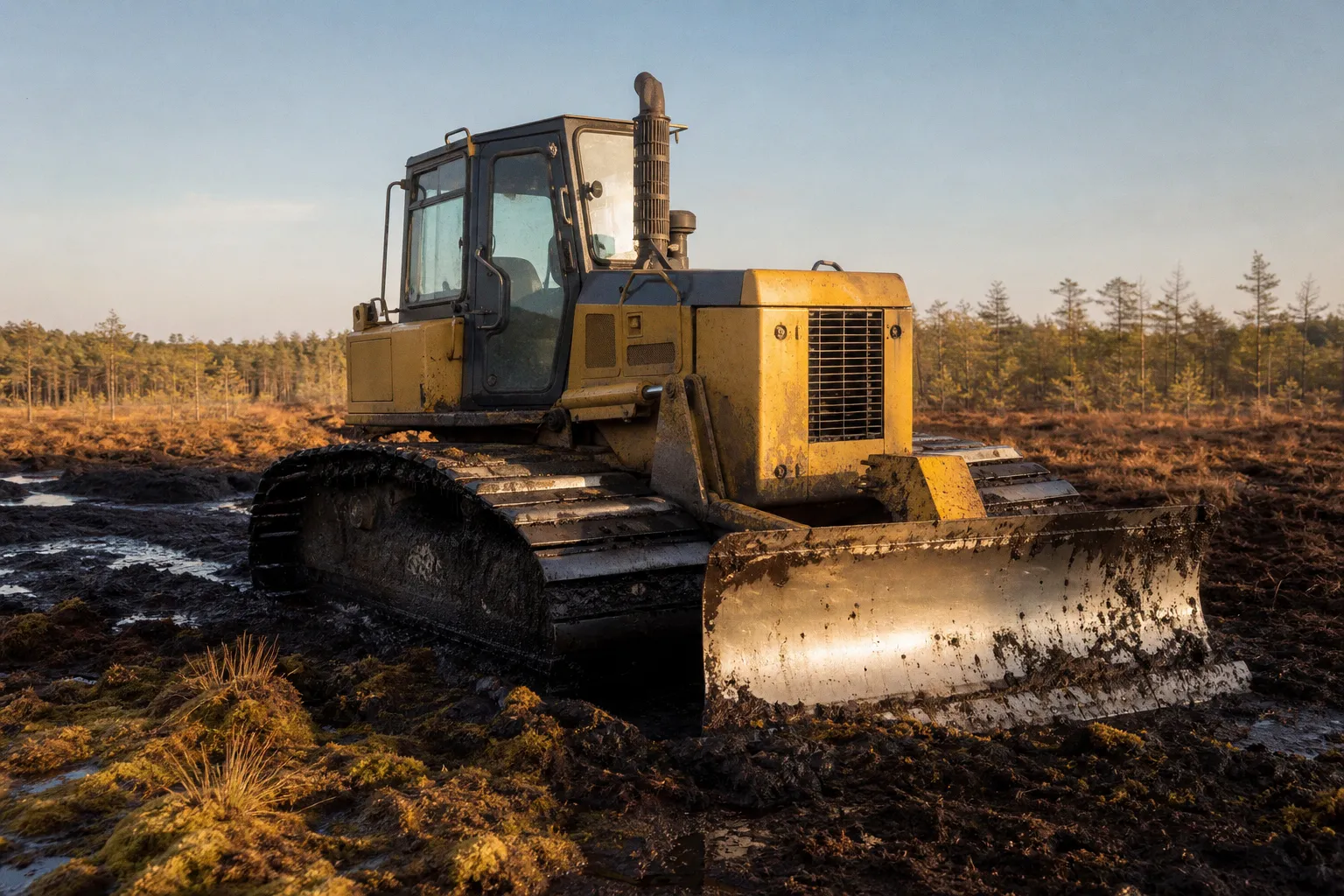

Moorraupen: Spezialmaschinen für extrem weiche Untergründe

Wer auf weichen, wassergesättigten oder geringtragfähigen Böden arbeitet, muss nicht nur das Gewicht der Maschine kennen, sondern vor allem die Verteilung dieser Last auf die Kontaktfläche – und genau hier setzt das Konzept der Niederdrucklaufwerke an, die umgangssprachlich als Moorraupen bezeichnet werden. Die Auswahl einer geeigneten Maschine beginnt daher nicht beim Herstellerkatalog, sondern bei der Frage, welche Spannung der anstehende Baugrund überhaupt aufnehmen kann, ohne zu versagen.

Das Prinzip der Flächenlast: Warum Niederdrucklaufwerke auf weichem Boden entscheiden

Bodenkontakt ist eine Flächenfrage. Der mittlere Bodendruck einer Erdbaumaschine mit Raupenfahrwerk errechnet sich aus dem Einsatzgewicht, dividiert durch die gesamte Kettenauflagefläche – vereinfacht: Kraft pro Fläche. Genau diese Größe macht ISO 16754:2008 zum international anerkannten Vergleichsmaßstab. Die Norm definiert ein einheitliches Verfahren zur Ermittlung des mittleren Bodendrucks und betont zugleich, dass der reale Wert im Einsatz durch Last, Schwerpunktlage, Geländeprofil, Plattentyp und Oberflächenbeschaffenheit abweichen kann. Die Normzahl dient damit dem Modellvergleich – sie ist kein Einsatzfreibrief.

Für weiche Böden folgt daraus eine klare Konsequenz: Eine Verringerung des Bodendrucks wird primär über die Vergrößerung der Aufstandsfläche erreicht, weniger durch eine Reduktion des Maschinengewichts. Breitere Bodenplatten verändern die Geometrie der Lasteinleitung und damit die Tiefe, bis zu der die vertikale Spannung im Baugrund wirksam wird. Bei wassergesättigten Torf- oder Muddeschichten kann bereits eine moderate Spannungsänderung zu messbaren Setzungen oder zum Verlust der Scherfestigkeit führen – die Maschine sinkt ein, noch bevor irgendein Bauteil versagt.

Dieses Prinzip ist physikalisch nicht neu, wird in der Praxis aber häufig unterschätzt. Eine Standard-Raupe mit 560 mm Bodenplattenbreite und rund 27.832 cm² Kettenkontaktfläche erzeugt bei identischem Einsatzgewicht einen deutlich höheren mittleren Bodendruck als eine Variante mit 700 mm Platten und 38.430 cm² Kontaktfläche. Auf tragfähigem Schotteruntergrund ist dieser Unterschied unerheblich; auf einer wenig konsolidierten Moorfläche entscheidet er zwischen Befahrbarkeit und Stillstand.

Der Bodendruck ist keine Maschinenkonstante, sondern das Verhältnis von Gewicht zu Aufstandsfläche – und auf weichem Baugrund entscheidet dieses Verhältnis über Befahrbarkeit oder Versagen.

Technische Differenzierung: Von der Laderaupe bis zum spezialisierten Raupendumper

„Moorraupe" ist keine genormte Maschinenklasse. Der Begriff wird in der Fachwelt nicht als eigenständige Kategorie mit festen Grenzwerten definiert, sondern als Sammelbezeichnung für unterschiedliche Konzepte mit gemeinsamer Zielsetzung: möglichst großer Bodenkontakt bei möglichst niedriger Flächenpressung. In der Baupraxis umfasst der Begriff im Wesentlichen drei Kategorien, die sich in Aufbau, Nutzlast und Einsatzprofil deutlich unterscheiden.

Laderaupen mit Spezial-Bodenplatten sind oft kompakte, schmale Maschinen, die über extrem breite, teilweise gebogene oder ballig geformte Platten verfügen. Ihre Kontaktfläche wird maximiert, ohne das Transportmaß in untragbare Dimensionen zu treiben. Einsatzprofil: Materialtransport in schmalen Pfaden, leichte Erdarbeiten, Pflege- und Unterhaltungsarbeiten in Moorgebieten. Charakteristisch ist der Verzicht auf hohe Nutzlasten – diese Maschinen sollen nicht tragen, sondern gleiten.

Planierraupen mit verbreitertem Laufwerk zeigen das Prinzip in mittlerer Gewichtsklasse. Das Komatsu-D41P-6-Datenblatt weist 700 mm Bodenplatten, eine Kettenkontaktfläche von 38.430 cm² und einen mittleren Bodendruck von 0,30 kgf/cm² bei einem Einsatzgewicht von 11.880 kg aus. Das Vergleichsmodell D41E-6 mit 560 mm Standard-Platten kommt auf nur 27.832 cm² Kontaktfläche und 0,40 kgf/cm². Die Transportbreite der P-Variante variiert je nach Schildausführung zwischen 2.490 und 2.990 mm – ein Wert, der bei der Zufahrts- und Tiefladerplanung zwingend zu beachten ist.

Raupendumper sind die dritte Kategorie und auf den Materialumschlag auf weichem Gelände ausgelegt. Das Prinoth-PANTHER-T14R-Datenblatt dokumentiert metallverstärkte Gummiketten mit 750 mm Breite, hydrostatischen Fahrantrieb, eine Nutzlast von 13.200 kg, ein Einsatzgewicht von 16.630 kg und eine Höchstgeschwindigkeit von 13,5 km/h. Die Mulde fasst 5,1 m³ gestrichen, 6,5 m³ gehäuft. Diese Maschinen kommen bevorzugt im Wasserbau, bei Renaturierungs- und Infrastrukturprojekten in sumpfigem oder unebenem Gelände zum Einsatz, wo konventionelle Lkw bereits an der Baustellenzufahrt scheitern.

Eine verallgemeinernde Aussage, welche dieser Maschinen „die" Moorraupe sei, lässt sich aus diesen Konzepten nicht ableiten. Die Eignung ergibt sich aus Baugrund, Lastfall, Fahrweg und Anbaugerät – nicht aus dem Etikett.

Die Dynamik des Bodendrucks: Warum das Leergewicht täuscht

Die gefährlichste Fehlannahme im Umgang mit Moorraupen lautet: niedriger Bodendruck im Leerzustand sei gleichbedeutend mit sicherer Befahrbarkeit. Das Datenblatt des Prinoth PANTHER T14R belegt das Gegenteil – der angegebene Bodendruck steigt von 26,9 kPa ohne Last auf 48,5 kPa unter Volllast. Das entspricht einer Zunahme von rund 80 Prozent, allein durch das Aufnehmen von Material. Eine Datenblattangabe für die leere Maschine ist daher kein Wert, der auf jeden Arbeitseinsatz übertragen werden darf.

Diese Dynamik hat zwei physikalische Ursachen. Erstens steigt das Gesamtgewicht linear mit der Zuladung, während die Aufstandsfläche der Ketten durch die Last nur marginal zunimmt – Kettenplatten verformen sich unter Last elastisch, aber nicht in einem Maße, das die Flächenpressung kompensiert. Zweitens verändert sich mit jeder Lastbewegung – Anheben der Mulde, Schwenken, Bergauf- oder Bergabfahrt – die Schwerpunktlage und damit die Druckverteilung unter den Ketten. Vorne und hinten, links und rechts können völlig unterschiedliche Werte aufweisen, auch wenn der rechnerische Mittelwert konstant bleibt. Der mittlere Bodendruck nach ISO 16754 mittelt diese Verteilung – er glättet sie aber nicht.

Hinzu kommen dynamische Effekte: Bremsen, Anfahren und Kurvenfahrt erzeugen kurzzeitig Spitzendrücke, die den statischen Mittelwert deutlich überschreiten. Genau diese Spitzen sind es, die in weichen Böden die Scherfestigkeit überschreiten und zu Spurbildung oder Absenkung führen. ISO 16754 weist ausdrücklich darauf hin, dass der Normwert nur dem Modellvergleich dient; die realen Einsatzwerte können erheblich abweichen.

Für die Einsatzplanung folgt daraus: Der Bodendruck ist projekt- und lastfallspezifisch zu ermitteln, nicht aus dem Datenblatt der leeren Maschine zu übernehmen. Wer ein Muldenvolumen von 6,5 m³ gehäuft mit feuchtem Torfsubstrat befüllt, muss dessen Schüttdichte kennen und das Zusatzgewicht in die Flächenpressung einrechnen. Schon eine grobe Überschlagsrechnung mit rund 1.000 kg/m³ Schüttdichte führt zu mehreren Tonnen zusätzlicher Last – genug, um die Bodendruckbilanz spürbar zu verschieben.

Einflussfaktoren auf den realen Bodendruck im Einsatz

• Zuladung und Schüttdichte des Materials: Jedes Kilogramm Nutzlast erhöht den Bodendruck, ohne die Aufstandsfläche proportional zu vergrößern.
• Schwerpunktlage und Lastbewegung: Schwenkbewegungen, gefüllte oder asymmetrisch beladene Mulden verändern die Druckverteilung zwischen linker und rechter Kette.
• Fahrdynamik: Brems- und Beschleunigungsphasen erzeugen Spitzendrücke, die den statischen Mittelwert übersteigen.
• Untergrundvariabilität: Wechselnde Schichtungen – eine scheinbar tragfähige Kruste über weichem Torf – erzeugen lokal wechselnde Tragfähigkeit, die das Datenblatt nicht abbildet.
• Oberflächenzustand: Wasserfilme, gefrorene Schichten oder oberflächliche Vegetation verändern die Reibung und damit die effektive Kontaktfläche.

Einsatzplanung und regulatorische Hürden auf Moor- und Renaturierungsflächen

Eine Moorraupe ist ein technisches Werkzeug, keine Genehmigung. Wer auf Moor- oder Renaturierungsflächen arbeitet, muss zwei Ebenen getrennt betrachten: die geotechnische Eignung der Maschine und die rechtliche Zulässigkeit des Eingriffs. Beide Ebenen lassen sich nicht gegeneinander aufrechnen.

In Niedersachsen etwa regelt eine behördliche Arbeitshilfe die Planung, Finanzierung und Genehmigung von Maßnahmen zur Moorwiedervernässung. Diese Vorgaben betreffen nicht nur die Maschinenauswahl, sondern auch den Zeitpunkt der Maßnahme, die Flächenwahl und die zulässige Eingriffstiefe. Eine Raupe mit niedrigem Bodendruck kann die technische Voraussetzung erfüllen – sie ersetzt jedoch weder die naturschutzrechtliche Prüfung noch die Abstimmung mit der zuständigen Behörde. Die Eignung der Maschine allein ist keine Genehmigung.

In der Projektvorbereitung sind regelmäßig drei Punkte zu klären, bevor eine Maschine angemietet wird:

1. Baugrundaufnahme: Tragfähigkeit, Wassergehalt, Schichtaufbau und Vegetationsdecke müssen vor dem Einsatz bekannt sein. Ohne diese Daten lässt sich der zulässige Bodendruck nicht eingrenzen. Sondierungen, Schurfprofile oder zumindest dokumentierte Erfahrungen aus benachbarten Bauvorhaben sind die Grundlage jeder seriösen Maschinenwahl.

2. Fahrweg- und Zuwegungsplanung: Eine Maschine mit bis zu 2.990 mm Transportbreite und ein vollbeladener Dumper erfordern andere Zufahrten als eine Standard-Baustraße. Brücken, Durchfahrten und Wendemöglichkeiten sind vor dem ersten Arbeitstag zu verifizieren. Auch die Rückführung am Ende des Arbeitstages gehört in diese Planung.

3. Genehmigungs- und Anzeigepflichten: Eingriffe in Moorflächen unterliegen in der Bundesrepublik unterschiedlichen Regelungen – Wasserrecht, Naturschutzrecht, Flächenpacht und oft zusätzlich kommunale Vorgaben. Diese Pflichten bestehen unabhängig von der Maschinenwahl und sind nicht zuletzt deshalb relevant, weil Verstöße gegen das Wasser- oder Naturschutzrecht deutlich schwerer wiegen als technische Pannen.

Wird einer dieser Punkte übersprungen, hilft auch das beste Niederdrucklaufwerk nicht weiter – der Schaden liegt dann nicht im Baugrund, sondern in der fehlenden Projektkoordination.

Sicherheitsrisiken bei der Arbeit auf instabilem Untergrund

Liebherr weist in seinen technischen Unterlagen auf einen Zusammenhang hin, der in der Praxis unterschätzt wird: Bei Überschreitung der Tragfähigkeit der Arbeitsfläche drohen Bodenabsenkungen, die ein Umkippen der Maschine verursachen können. Genau dieser Mechanismus – nicht das Versagen eines Bauteils, sondern das Versagen des Baugrunds – zählt zu den wesentlichen Sicherheitsrisiken, die bei der Arbeit mit Raupenmaschinen auf weichem Boden beachtet werden müssen.

Die Gefahr entsteht schleichend. Eine Kette, die langsam einsinkt, erzeugt eine schräge Standfläche. In Verbindung mit der Schwerpunktverlagerung durch eine beladene Mulde oder ein ausgeschwenktes Anbaugerät kann die Kippkante innerhalb weniger Sekunden überschritten werden. Das Datenblatt kennt diesen Wert nicht – es beschreibt eine Maschine auf waagerechter, tragfähiger Fläche, nicht auf nachgiebigem Baugrund unter realer Last. Wer die Standfläche erst dann prüft, wenn die Maschine bereits Schräglage zeigt, prüft zu spät.

Die folgenden Risikofaktoren sind in der Einsatzplanung zwingend zu berücksichtigen:

• Asymmetrische Beladung oder Schwenkbewegungen verändern die Druckverteilung und können eine Kette überlasten, bevor die andere überhaupt kritisch wird.
• Verborgene Schichtgrenzen – etwa eine dünne feste Kruste über weichem Torf – täuschen Tragfähigkeit vor, die bei Lastwechsel plötzlich wegbricht.
• Wasserzufluss und Niederschlag verändern die Scherfestigkeit des Bodens auch während des laufenden Einsatzes; ein tragfähiger Morgen kann am Nachmittag anders aussehen.
• Fehlende Rückzugswege: Auf Moorflächen ist die Option, die Maschine bei nachlassender Tragfähigkeit noch zu verlegen, oft die einzige verbleibende Sicherheitsreserve. Ein Rückzugspfad über die bereits stabilisierte Trasse ist keine Option, sondern Notwendigkeit.
• Unzureichende Baugrundkenntnis: Ohne bekannte Schichtdaten wird jeder Einsatz zum Versuch am Baugrund – mit ungewissem Ausgang.

Eine Moorraupe ist so sicher wie ihr schwächster Baugrund – und der liegt in der Regel nicht in der Maschine, sondern unter ihrer Kette.

Position und Auswahl: Was vor der Anmietung geprüft werden muss

Die Anmietung einer Moorraupe folgt keinem Katalog, sondern einer Kette von Vorprüfungen, deren Reihenfolge durch die Physik vorgegeben ist. Welche Maschine zu einem Projekt passt, entscheidet sich anhand von Einsatzgewicht, Kettenkontaktfläche, Anbaugerät, Fahrwegprofil und nicht zuletzt anhand der behördlichen Rahmenbedingungen. Die folgende Reihenfolge fasse ich als Prüfkette zusammen – nicht als mechanische Checkliste, sondern als logische Abfolge unverzichtbarer Klärungen.

• Baugrund und Tragfähigkeit: Vor der Maschinenwahl steht die Baugrunduntersuchung. Ohne bekannten Schichtaufbau, Wassergehalt und zulässige Flächenpressung ist jede Maschinenwahl Spekulation – und genau diese Spekulation gehört zu den wesentlichen Ursachen für Stillstand oder Schäden im Einsatz.
• Lastfall und Beladung: Die maximal zulässige Zuladung im Verhältnis zur Kettenauflagefläche definiert den realen Bodendruck, nicht der Leerwert aus dem Prospekt. Das Leergewicht ist die Beruhigung im Datenblatt, das Einsatzgewicht ist die Wahrheit auf der Baustelle.
• Anbaugerät und Schwerpunkt: Hydraulikbagger, Mulde oder Schild verändern die Schwerpunktlage und damit die Kippgefahr auch dann, wenn die Maschine standsicher erscheint. Ein voll ausgeschwenkter Baggerarm verschiebt den Schwerpunkt spürbar nach außen und verringert den verfügbaren Standsicherheitsbereich.
• Transportmaße und Zufahrt: Die Transportbreite von 2.490 bis 2.990 mm bei mittleren Planierraupen ist kein Transportdetail, sondern eine Planungsgröße für Tieflader, Brücken und Baustellenzufahrt.
• Regulatorische Lage: Naturschutz-, wasser- und genehmigungsrechtliche Vorgaben müssen vor Mietbeginn geklärt sein, nicht erst beim ersten Einsatz auf der Fläche. Eine spätere Klärung verzögert nicht nur den Baubeginn, sondern kann ihn ganz verhindern.

Wer diese fünf Punkte vor der Anmietung verbindlich klärt, hat den geotechnischen und organisatorischen Teil der Einsatzvorbereitung erfüllt. Alles, was danach noch fehlt, ist Bedienung im engeren Sinne – aber die setzt voraus, dass Maschine und Baugrund zueinander passen. Wo diese Passung nicht hergestellt wird, hilft auch die breiteste Kette nicht weiter; dann versagt der Baugrund, nicht die Maschine.
