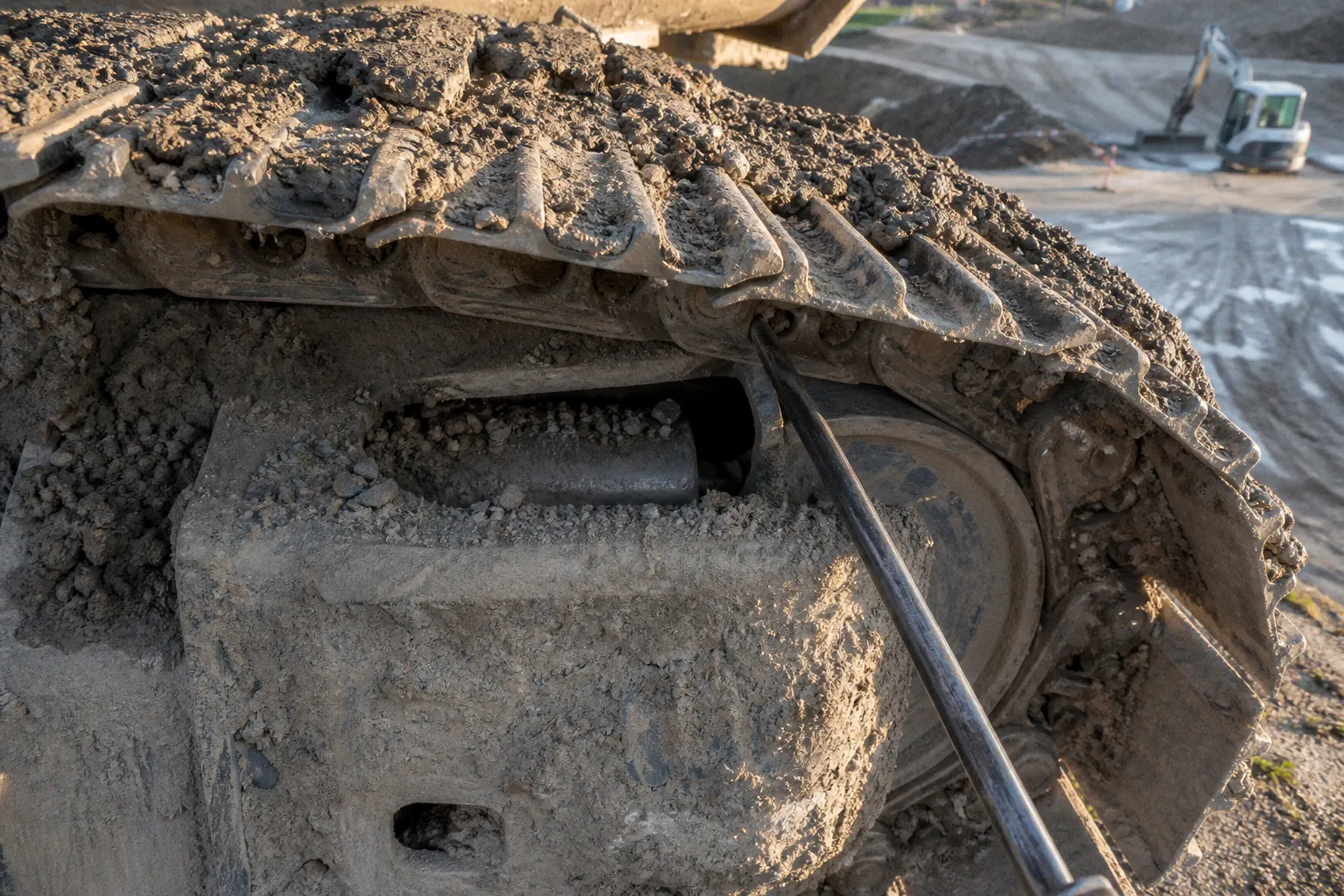

Kettenspannung beim Bagger: Fehler und richtige Justierung

Auf der Baustelle entscheidet genau diese Einstellung darüber, ob das Laufwerk über die gesamte Miet- oder Einsatzzeit zuverlässig läuft oder ob unnötige Stillstände und Reparaturkosten anfallen. Wer die Symptome kennt und korrekt nachjustiert, verlängert die Lebensdauer einzelner Komponenten messbar – und vermeidet die typischen Folgekosten, die im Eifer des Tagesgeschäfts oft übersehen werden.

Warum die Kettenspannung über die Wirtschaftlichkeit entscheidet

In der Diskussion um Maschinenkosten rücken Laufwerke und Ketten meist erst ins Blickfeld, wenn etwas kaputtgeht. Das ist betriebswirtschaftlich der falsche Zeitpunkt. Die korrekte Kettenspannung gehört zu den wenigen Einstellungen am Bagger, die direkt in den Geldbeutel durchschlagen – und zwar auf zwei Seiten: in der Lebensdauer der Komponenten und im Kraftstoffverbrauch.

Eine korrekt eingestellte Kette kann ihre eigene Lebensdauer um bis zu 23 % verlängern – Schlupf durch falsche Spannung erhöht den Kraftstoffverbrauch um bis zu 18 %.

Die Größenordnung dieser Werte ist kein theoretisches Konstrukt, sondern schlägt sich in jeder ausgelasteten Maschine nieder. Bei einem Gummikettensatz, der je nach Baggergröße schnell im vierstelligen Bereich liegt, ist die Frage „stramm oder durchhängend" keine Wartungsphilosophie, sondern eine harte Kostenposition. Hinzu kommt: Schlupf kostet nicht nur Diesel, sondern auch Traktion. Gerade auf nassen oder lehmigen Böden – im Wasserbau, im Kanalbau, beim Aushub bindiger Böden – entscheidet die richtige Spannung darüber, ob der Bagger überhaupt die geforderte Vorschubkraft auf die Kette bringt.

Einerseits ist die Kette also Verschleißteil, andererseits ein sicherheitsrelevantes Bauteil. Beide Perspektiven lassen sich nur zusammen sinnvoll betrachten. Wer hier regelmäßig nachstellt, investiert wenige Minuten und gewinnt im Gegenzug mehrere hundert Betriebsstunden, bis das Laufwerk tatsächlich getauscht werden muss. Zugleich profitieren die angrenzenden Komponenten – Leitrad, Laufrollen, Antriebsrad – von einer gleichmäßigeren Kraftverteilung. Eine Kette, die im richtigen Toleranzbereich läuft, schont also nicht nur sich selbst, sondern das gesamte Fahrwerk.

Was eine falsche Spannung konkret kostet

• Zu locker: Erhöhter Kraftstoffverbrauch durch Schlupf, häufiges Abspringen der Kette in Schräglagen, vorzeitiger Verschleiß an den Stegen der Laufrollen, mögliche Beschädigung der Felgen und der Antriebszähne.
• Zu stramm: Erhöhte mechanische Belastung über die gesamte Kette, vorzeitiger Verschleiß an Gummikette, Leitrad, Laufrollen, Antriebsrad und Spannzylinder-Dichtungen, häufiger Wärmestau und in der Folge Risse in der Gummimischung.

Beide Fehlerbilder treten in der Praxis häufig kombiniert auf – etwa wenn nach einem Abspringen reflexartig überkompensiert und zu stramm nachgespannt wird. Das ist der typische Musterfall, der in jeder Werkstatt regelmäßig landet.

Symptome einer falschen Kettenspannung: Zu stramm vs. zu locker

Die Fehlerbilder sind gegenläufig, aber beide schädigen das Laufwerk nachhaltig. Wer auf der Baustelle regelmäßig selbst nachschaut, kann die Symptome relativ zuverlässig zuordnen. Die folgende Übersicht gibt die typischen Anhaltspunkte – die konkreten Durchhangwerte variieren dabei je nach Hersteller und Modell und entstammen dem jeweiligen Bedienhandbuch.

Zu locker – die häufigeren Auslöser

Eine zu lockere Kette verrät sich meist schon im Stand: Sie hängt sichtbar durch, klappert beim Anfahren kurz, und beim ersten Gefälle oder beim Rangieren auf unbefestigtem Untergrund kann sie vom Antriebsrad springen. Insbesondere auf schlammigem oder unebenem Boden rutscht die Kette durch, weil die Stege nicht mehr sauber in die Antriebszähne greifen. Das ist nicht nur ein Verschleißproblem, sondern ein Sicherheitsrisiko – eine entgleiste Kette in Schräglage kann den Bagger unkontrollierbar ins Rutschen bringen.

Häufige Auslöser sind eine verschlissene Kette, die sich über die Betriebszeit gelängt hat, ein defekter Spannzylinder, der das Fett nicht mehr hält, oder schlicht eine zu seltene Kontrolle. Nach Kettenwechseln stellt sich das Problem oft in den ersten Betriebsstunden ein, weil sich die Kette setzt.

Zu stramm – die teurere Variante

Auf den ersten Blick wirkt eine straffe Kette „ordentlich". Wer jedoch dauerhaft zu stramm spannt, zahlt dafür mit vorzeitigem Verschleiß an der Gummikette selbst, am Leitrad, an den Laufrollen, am Antriebsrad und an der Spanneinheit. Die erhöhte mechanische Belastung überträgt sich auf jede Komponente und führt zu Rissbildung in der Gummikette, zu erhöhtem Materialabtrag an den Laufflächen und im schlimmsten Fall zu einem Schaden am Spannzylinder.

Wird eine Kette wiederholt vom Antriebsrad oder Leitrad geworfen, liegt die intuitive Reaktion oft darin, die Spannung sofort zu erhöhen. In der Praxis ist das jedoch nur dann sinnvoll, wenn der Durchhang tatsächlich außerhalb des Sollbereichs liegt. Wiederholtes Abspringen bei korrekter Spannung deutet vielmehr auf verschlissene Laufwerkskomponenten hin – etwa abgenutzte Antriebszähne, ein ausgeschlagenes Leitrad oder eine gelängte Kette, die selbst nicht mehr im Toleranzbereich liegt. In diesen Fällen nützt Nachspannen nichts; hier muss die Ursache am Laufwerk geprüft werden, bevor eine erneute Einstellung überhaupt sinnvoll ist.

Eine optisch vollkommen straffe und gerade Kette ist nicht das Ziel der Justierung – ein gewisser Durchhang ist konstruktionsbedingt notwendig und schützt die Komponenten. Wie groß dieser sein darf, steht im Herstellerhandbuch und variiert von Modell zu Modell.

Schritt-für-Schritt: Kettenspannung messen und korrekt einstellen

Die Justierung selbst ist bei den meisten Baggern mit Standardwerkzeug machbar, erfordert aber Sorgfalt und eine definierte Ausgangslage. Wer hier unsauber arbeitet, misst entweder den falschen Wert oder beschädigt den Spannzylinder.

1. Maschine standsicher aufstellen. Der Bagger muss auf ebenem, tragfähigem Boden stehen, die Arbeitseinrichtung ist komplett abgesenkt und der Motor abgestellt. Der Fahrbereich ist frei von Personen und Hindernissen.

2. Zu prüfendes Laufwerk frei hängen lassen. Das Fahrwerk wird so aufgebockt – in der Regel mit dem Löffel oder einem geeigneten Wagenheber an definierten Punkten des Rahmens –, dass die zu prüfende Kette über ihre gesamte Länge frei in der Luft hängt. Nur so ist eine reproduzierbare Messung möglich.

3. Durchhang in der Mitte messen. Mit einem Maßband oder Gliedermaßstab wird der senkrechte Abstand zwischen der Unterkante der Kette (am mittleren Laufrad bzw. der Tragschiene) und einer gedachten geraden Verbindungslinie zwischen Leitrad und Antriebsrad gemessen. Die Sollwerte sind hersteller- und modellabhängig: Für den Yanmar B37V liegt der empfohlene Bereich beispielsweise bei 13 bis 15 mm, bei anderen Minibaggern werden 20 bis 30 mm Spiel in der Kettenmitte angegeben, bei größeren Kettenbaggern können die Toleranzen ebenfalls abweichen. Im Zweifel gilt immer das Herstellerhandbuch – pauschale Richtwerte können nur eine grobe Orientierung sein.

4. Sollwert zu hoch? – Kette nachspannen. Das Spannen erfolgt hydraulisch: Über einen Schmiernippel am Spannzylinder wird mit einer handelsüblichen Fettpresse Fett in den Zylinder gepumpt. Das Fett verschiebt das Leitrad nach vorne und erhöht damit die Spannung. Pro Hub Fett in kleiner Dosierung nachspannen, anschließend den Durchhang erneut messen. In mehreren kleinen Schritten arbeiten, nicht in einem großen.

5. Sollwert zu niedrig? – Kette entspannen. Hier wird über das Entlastungsventil am Spannzylinder kontrolliert Fett abgelassen. Wichtig: Das Ventil niemals vollständig herausdrehen, sondern nur leicht lösen – siehe dazu den Abschnitt zur Sicherheit.

6. Endkontrolle nach Probefahrt. Die Maschine mehrmals langsam vor- und zurückfahren, damit sich die Kette setzt, und anschließend den Durchhang erneut kontrollieren. Idealerweise erfolgt die Endkontrolle nach den ersten 5 bis 10 Betriebsstunden.

Wichtig bei jedem Schritt: Die endgültige Einstellung gilt erst nach dem „Setzen" der Kette. Direkt nach dem Spannen nachmessen reicht nicht aus, weil die Kette unter Last noch etwas nachgibt. Wer diesen Schritt überspringt, justiert am Ende doppelt – einmal zu stramm, dann wieder zurück – und belastet den Spannzylinder unnötig.

Sicherheitshinweise beim Umgang mit dem hydraulischen Spannzylinder

Beim Entspannen der Kette steht das Fett im Zylinder unter extrem hohem Druck. Wer hier unbedacht am Entlastungsventil dreht, riskiert schwere Verletzungen durch herausspritzendes Fett. Diese Gefahr wird in der Praxis häufig unterschätzt, weil das Ventil äußerlich unscheinbar wirkt.

Die wichtigsten Regeln im Überblick:

• Schutzausrüstung tragen: Feste Handschuhe, Schutzbrille und möglichst lange Arbeitskleidung. Fett unter Hochdruck kann die Haut durchdringen und schwere Verletzungen verursachen, die äußerlich kaum sichtbar sind.
• Entlastungsventil nur lösen, niemals herausdrehen: Mit einem passenden Werkzeug das Ventil maximal eine halbe bis eine ganze Umdrehung öffnen. Das Fett tritt langsam am Gewinde aus und kann kontrolliert aufgefangen werden.
• Niemals vor das offene Ventil stellen oder greifen: Auch bei leicht geöffnetem Ventil kann Fett mit hohem Druck austreten. Immer seitlich positionieren.
• Druckabbau abwarten: Erst wenn kein Fett mehr austritt und die Kette spürbar nachgegeben hat, gilt der Vorgang als abgeschlossen. Gegebenenfalls in mehreren kurzen Intervallen lösen.
• Vorgang nur an kaltem, standsicherem Bagger: Ein heißer Spannzylinder nach intensivem Einsatz steht unter zusätzlicher thermischer Ausdehnung – das Risiko eines unkontrollierten Fettaustritts steigt.

Wird das Ventil regelmäßig zum „Schnellentspannen" missbraucht, leidet zudem die Dichtung des Ventils. Wer dauerhaft mit den hier beschriebenen Grundsätzen arbeitet, schont das Material und die eigene Gesundheit. Und noch ein Hinweis aus der Praxis: Wer nach dem Entspannen Fettreste am Ventil und am Gewinde sieht, sollte diese sauber abwischen. Hinterher angetrocknetes Fett ist beim nächsten Eingriff ein unnötiges Hindernis und kann das saubere Lösen des Ventils erschweren.

Wartungsintervalle für maximale Laufwerkslebensdauer

Die Kettenspannung ist kein Wert, der einmal eingestellt und dann vergessen werden kann. Insbesondere Gummi- und Stahlketten verändern ihre Länge unter Belastung, Temperatur und im Laufe der Betriebszeit. Wer hier am Wartungsintervall spart, spart am falschen Ende.

Als Faustregel für die regelmäßige Kontrolle haben sich in der Praxis 15 bis 20 Betriebsstunden bewährt – je nach Hersteller und Einsatzprofil. Nach einem Kettenwechsel ist eine erste Nachjustierung bereits nach 5 bis 10 Betriebsstunden sinnvoll, da sich die Kette in dieser Phase setzt und der initiale Durchhang sich verändern kann.

Ergänzend dazu empfiehlt sich eine kurze Sichtprüfung im Rahmen der täglichen Baustellenbegehung. Die folgenden Punkte kosten in Summe zwei bis drei Minuten und liefern in vielen Fällen den entscheidenden Hinweis, bevor ein Schaden auftritt:

• Läuft die Kette ruhig und gleichmäßig über Leitrad und Antriebsrad?
• Sind Risse, herausstehende Drähte oder fehlende Gummistollen sichtbar?
• Befindet sich Material (Steine, Erde, Draht) zwischen Kette und Antriebsrad?
• Zeigt das Leitradspiel Auffälligkeiten – etwa axiales Spiel oder ungleichmäßigen Verschleiß?

Diese Routine gehört in jede Vor-Ort-Begehung – unabhängig davon, ob die Maschine gemietet ist oder zum eigenen Fuhrpark gehört. Insbesondere auf Baustellen mit hohem Steinanteil oder Wurzelwerk steigt der Verschleiß sprunghaft an, was eine häufigere Kontrolle sinnvoll macht. Auch nach Transporten über öffentliche Straßen, bei denen die Kette über mehrere Stunden in einer Position steht, empfiehlt sich eine Zwischenprüfung – die Kette kann sich in der Transportlage verformen oder Material einklemmen, das beim nächsten Einsatz für ungleichmäßigen Verschleiß sorgt.

Kettenspannung als Teil der Maschinenwirtschaftlichkeit

Die Kettenspannung ist auf den ersten Blick eine handwerkliche Detailfrage, auf den zweiten Blick ein wirtschaftlicher Hebel mit direkter Wirkung auf Mietkosten, Wartungsbudget und Auslastung. Wer als Bauleiter oder Maschinenverantwortlicher die Spannung regelmäßig kontrolliert und korrekt nachjustiert, verlängert die Lebensdauer der Kette und der angrenzenden Laufwerkskomponenten, senkt den Kraftstoffverbrauch und reduziert das Risiko ungeplanter Stillstände. In einer Branche, die zunehmend unter Kostendruck und engen Zeitfenstern arbeitet, ist das ein pragmatischer Beitrag zur Baustellenwirtschaftlichkeit.

Andererseits sollte die Kettenspannung auch nicht überinterpretiert werden: Sie ersetzt keine grundsätzliche Wartung, keinen rechtzeitigen Komponententausch und keine sorgfältige Bedienung. Sie ist ein Baustein im Gesamtkonzept – aber einer, der ohne großen Aufwand deutlich Wirkung zeigt. Und im Unterschied zu vielen anderen Wartungspositionen am Bagger ist die Kontrolle der Kettenspannung eine Sache von Minuten, die jeder Maschinenführer eigenständig durchführen kann – sofern er weiß, wonach er sucht und welche Werte für seine Maschine gelten.
