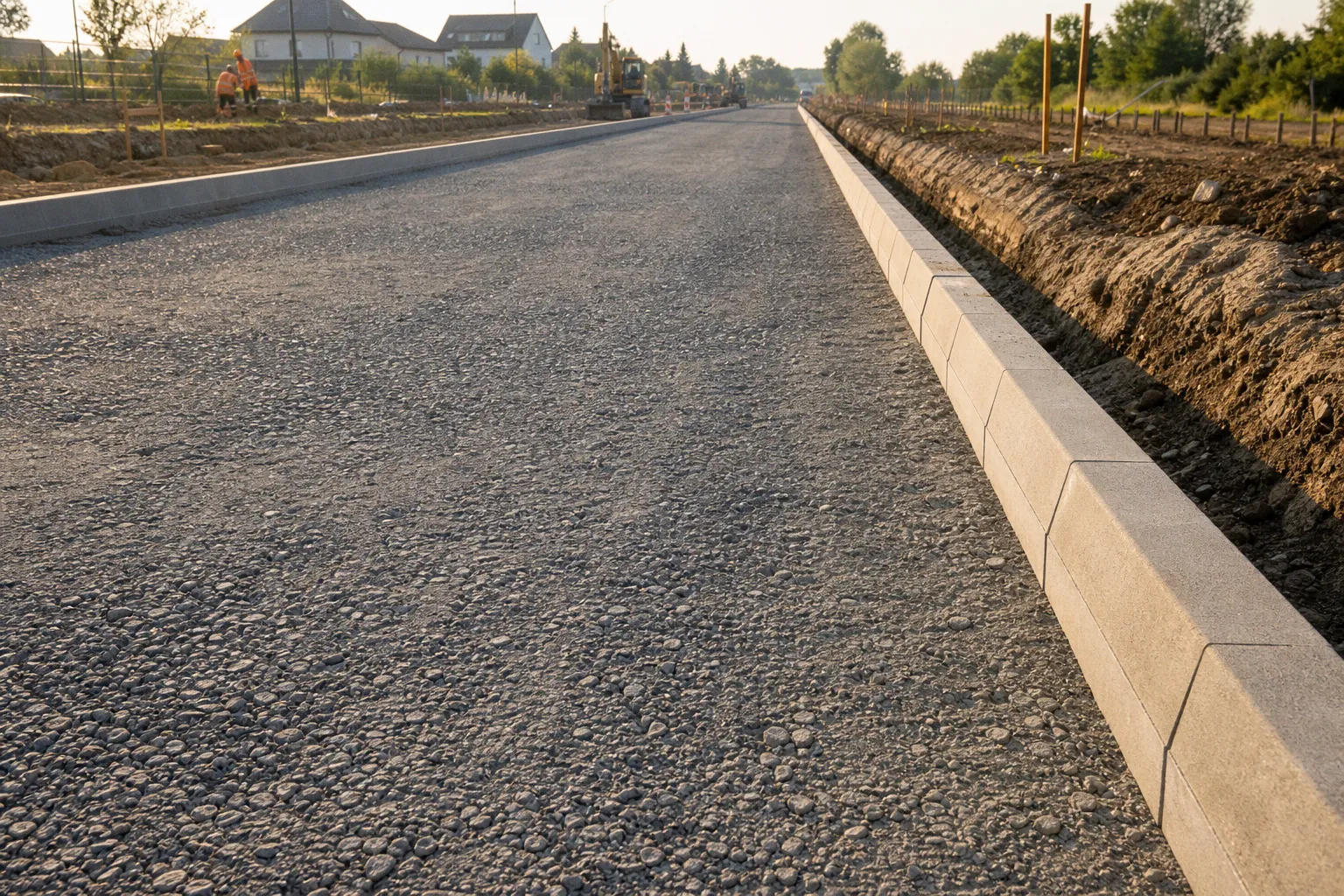

Planum im Straßenbau: Funktion einfach erklärt

Setzungsrisse, die sich nach den ersten Frost-Tau-Wechseln durch die Asphaltdecke ziehen, oder flächige Verformungen unter Schwerlastverkehr sind in der Praxis fast ausnahmslos auf eine mangelhaft ausgeführte oder unzureichend geschützte Übergangsfläche zwischen Untergrund und Straßenoberbau zurückzuführen. Diese Fläche ist das Planum – landläufig auch Erdplanum genannt – und sie bildet die normativ definierte Trenn- und Widerlagerfläche, auf der sämtliche Lasten aus dem späteren Oberbau in den Baugrund abgetragen werden müssen. Wer die Anforderungen an das Planum versteht, versteht, warum Straßen über Jahrzehnte tragen – und warum andere bereits nach den ersten Wintern versagen.

Das Planum als tragfähiges Widerlager im Straßenoberbau

Im mehrschichtigen Aufbau einer Straße nimmt das Planum eine exponierte Stellung ein: Es ist die obere Abschlussfläche des Untergrunds bzw. des Unterbaus und gleichzeitig die untere Aufstandsfläche für den gesamten Straßenoberbau, bestehend aus Frostschutzschicht, Tragschicht und Deckschicht. In dieser Doppelfunktion muss es zwei sich teils widersprechende Aufgaben erfüllen – nämlich einerseits ausreichend tragfähig zu sein, um die eingeleiteten Verkehrslasten ohne schädliche Verformungen in die Tiefe weiterzuleiten, und andererseits so wasserabführend profiliert zu sein, dass kein Wasser in den Oberbau zurückstaut und die Tragfähigkeit der oberen Schichten durch Aufweichung zerstört.

Das Planum ist kein eigener Baustoff, sondern eine präzise herzustellende geometrische und bodenmechanische Grenzfläche – ihre Qualität entscheidet, ob der Oberbau trägt oder wandert.

Die RStO 12 (Richtlinien für die Standardisierung des Oberbaus von Verkehrsflächen) und die ZTV E-StB (Zusätzliche Technische Vertragsbedingungen und Richtlinien für Erdarbeiten im Straßenbau) legen daher nicht nur Anforderungen an die Dicke des Oberbaus fest, sondern definieren explizit die mechanischen und geometrischen Eigenschaften, die das Planum am Tag der Übergabe an die nachfolgende Gewerkeleistung aufweisen muss. Wird eine dieser Anforderungen verfehlt, liegt die Verantwortung für die Folgeschäden in der Regel beim Erdbaulosen – und die Mängelbeseitigung ist mit hohem Aufwand verbunden, weil das Planum am Ende der Baumaßnahme nicht mehr freiliegt.

Technische Anforderungen: Tragfähigkeit und Verformungsmodul nach RStO 12

Die zentrale mechanische Kenngröße auf dem Planum ist das Verformungsmodul Ev2, das mit dem statischen Plattendruckversuch nach DIN 18134 ermittelt wird. Für den Standardfall einer Straße sieht die RStO 12 in Verbindung mit der ZTV E-StB ein Mindestwert von Ev2 ≥ 45 MPa (MN/m²) auf dem Planum vor. Dieser Wert beschreibt die Steifigkeit des Bodens bei zweiter Belastung der Lastplatte und gilt als zuverlässiger Indikator dafür, dass der Untergrund die späteren Verkehrslasten ohne relevante Setzungen in die Tiefe ableitet. Ergänzend wird in der Praxis häufig das Verhältnis Ev2/Ev1 kontrolliert; Werte unter 2,0 bis 2,2 deuten auf eine bereits sehr dicht gewachsene Struktur hin, während höhere Verhältnisse auf noch lockere Bereiche mit Nachverdichtungspotenzial hinweisen.

Parallel zum Ev2-Wert ist der Verdichtungsgrad DPr einzuordnen, der aus der Proctordichte abgeleitet wird und die relative Lage der erreichten Trockendichte zur Referenzdichte beschreibt. In Abhängigkeit von Bodengruppe und Belastungsklasse werden DPr-Werte zwischen 95 % und 97 % gefordert; bei bindigen Böden, die nachträglich durchfeuchtet werden können, tendieren die Anforderungen zur oberen Grenze, weil eine ausreichende strukturelle Stabilität des Korngerüsts nur über eine dichte Packung erreichbar ist. Es ist in diesem Zusammenhang physikalisch nicht korrekt, allein auf hohe Ev2-Werte zu setzen, ohne die zugrundeliegende Bodenart und deren Wassersensitivität zu kennen – infolgedessen gehört zur Bewertung des Planums immer die Einordnung des anstehenden Bodens in die Bodengruppen nach DIN 18196 und die Abgleichung mit der Frostdimensionierung gemäß RStO 12.

Entwässerung und Geometrie: Warum die 4-Prozent-Regel entscheidend ist

Neben der Tragfähigkeit ist die Entwässerung die zweite, in der Praxis oft unterschätzte Säule der Planumsqualität. Wasser, das in den Oberbau eindringt – sei es über die Decke über die Fugen, über die Bankette oder über seitlich zulaufendes Oberflächenwasser – muss auf dem Planum zügig seitlich abgeführt werden, bevor es die Kapillarität der oberen Tragschichten nutzen kann, um aufzuweichen. Die ZTV E-StB schreibt deshalb für wassersensible Böden eine Mindestquerneigung von 4 % vor. Diese Forderung ist keine empirische Großzügigkeit, sondern ergibt sich unmittelbar aus der kapillaren Steighöhe bindiger und schluffiger Böden: Bereits eine flachere Neigung erzeugt stehendes Wasser in den Mulden, das über Kapillarkräfte in die Tragschicht gezogen wird und dort die Kohäsion der Feinkornanteile löst. Die Folge sind Aufweichungen, die sich zunächst als lokale Pumpstellen unter Verkehrslast, später als großflächige Setzungen und Rissbilder in der Deckschicht äußern.

In der Ausführung wird die geforderte Querneigung in der Regel als Dachprofil ausgebildet, wobei der Hochpunkt in der Fahrbahnmitte liegt und die tiefer liegenden Fahrbahnränder als Tiefpunkte die gezielte Wasserführung übernehmen. Bei einseitiger Querneigung – etwa bei Wirtschaftswegen oder kleinen Erschließungsstraßen – ist darauf zu achten, dass das Wasser kontrolliert in eine Mulde oder einen Straßengraben abgeführt wird und nicht in angrenzende, möglicherweise empfindlichere Grundstücksbereiche läuft. In allen Fällen ist die Ebenheit des Planums ein eigenständiges Qualitätsmerkmal: Nach ZTV-Wegebau und ZTV E-StB darf das Stichmaß unter der 4-m-Richtlatte 30 mm nicht überschreiten, gleichzeitig ist die Höhenlage zur Sollhöhe in der Regel auf ±20 mm bis ±40 mm zu halten, je nach Regelwerk und Ausführungsstandard.

Eine 4-%-Querneigung ist auf wasserempfindlichen Böden keine Empfehlung, sondern Voraussetzung – ohne sie wird das Planum zur Feuchtigkeitsfalle für den gesamten Oberbau.

Qualitätssicherung durch Plattendruckversuch und Ebenheitsprüfung

Die geforderten Tragfähigkeits- und Ebenheitswerte werden auf der Baustelle über zwei Prüfungen nachgewiesen, deren Ergebnisse dokumentationspflichtig sind. Der statische Plattendruckversuch nach DIN 18134 liefert Ev2 und das Verhältnis Ev2/Ev1; er wird in einem Raster angesetzt, das sich nach Größe und Homogenität der Fläche richtet – in der Regel alle 25 bis 50 Meter, mindestens jedoch an allen verdächtigen Stellen wie Übergängen, Schachtbauwerken oder Bereichen mit Materialwechsel. Die Ebenheitsprüfung erfolgt durch das Anlegen einer 4-m-Richtlatte und ggf. ergänzend durch ein Nivellement der Höhenlage.

Wichtig ist, dass diese Prüfungen am fertiggestellten, ungeschützten Planum stattfinden, also zu einem Zeitpunkt, an dem die Oberflächenbeschaffenheit noch zugänglich ist. Nach Aufbringung der ersten Tragschicht lassen sich Mängel des Planums nur noch über deren Verformungsverhalten indirekt erschließen – eine Korrektur ist dann nur mit massivem Aufwand möglich. Infolgedessen gehört die abnahmefähige Dokumentation der Plattendruck- und Ebenheitsprüfungen zu den Pflichtunterlagen des Auftragnehmers und ist gleichzeitig die Grundlage, auf der der Auftraggeber die Freigabe für den Oberbau erteilt.

Maßnahmen bei unzureichender Bodenbeschaffenheit

Wird der geforderte Ev2-Wert von 45 MPa auf dem anstehenden Baugrund nicht erreicht, ist das kein hinzunehmender Befund, sondern eine technische Aufgabe mit klar definierten Lösungswegen. In der Praxis kommen im Wesentlichen drei Verfahren zur Anwendung:

• Bodenaustausch: Der nicht ausreichend tragfähige Boden wird ausgehoben und durch ein verdichtungsfähiges, grobkörniges Material ersetzt. Die Mächtigkeit der Austauschschicht richtet sich nach dem Defizit im Ev2-Wert und nach der Frostdimensionierung; bei sehr ungünstigen Untergrundverhältnissen kann sie mehrere Dezimeter betragen.
• Bodenverbesserung mit Kalk: Bindige, wasserempfindliche Böden werden durch die Einarbeitung von Kalk (in der Regel Feinkalk oder Kalkhydrat) in ihrer Plastizität und Wassersensitivität reduziert. Die Verbesserung wirkt über die chemische Reaktion des Kalks mit den Tonmineralen und führt zu einer schnellen, messbaren Verbesserung der Einbaufähigkeit; die dauerhafte Tragfähigkeit wird anschließend über die Verdichtung erreicht.
• Bodenverfestigung mit Zement: Bei dauerhaft zu erhöhender Tragfähigkeit, insbesondere bei stark wechselnden Bodenverhältnissen oder im Bereich von Industrie- und Logistikflächen, wird Zement in den anstehenden Boden eingemischt. Es entsteht ein verfestigter Horizont, dessen Ev2-Wert deutlich über dem des unbehandelten Bodens liegt und der bei geeigneter Dosierung auch als untere Tragschicht angerechnet werden kann.

Welches Verfahren gewählt wird, hängt vom Baugrundgutachten, der geforderten Belastungsklasse (Bk nach RStO 12), der Frostzone und den wirtschaftlichen Randbedingungen ab. Eine pauschale Empfehlung ist nicht zulässig – bedingt durch die starke Standortabhängigkeit gehört die Auswahl in die Hand einer erfahrenen Bodenmechanikerin bzw. eines erfahrenen Bodenmechanikers.

Schutz des fertiggestellten Planums und typische Fehler

Ein häufig unterschätzter Aspekt ist der Schutz des fertiggestellten Planums zwischen seiner Abnahme und dem Aufbringen der ersten Tragschicht. Ein Planum, das die geforderten Werte aufweist, aber anschließend tagelang ohne Schutz dem Wetter ausgesetzt ist oder durch schweren Baustellenverkehr – etwa durch Muldenkipper, Bagger oder Radlader – überbeansprucht wird, verliert diese Werte innerhalb weniger Stunden. Bindige Böden weichen durch Niederschlag und mechanische Beanspruchung auf, grobkörnige Böden werden an der Oberfläche gelockert und verlieren ihre Profilgenauigkeit.

Daraus ergeben sich drei verbindliche Grundsätze für die Baustellenabwicklung:

1. Das Planum ist unmittelbar nach der Herstellung mit dem Oberbau zu überbauen; eine längere Standzeit ist zu vermeiden und sollte nur bei günstiger Witterung und unter temporärer Sicherung (z. B. durch das Aufbringen einer dünnen Sauberkeitsschicht) erfolgen.

2. Der Baustellenverkehr auf dem fertiggestellten Planum ist auf das Notwendige zu beschränken; insbesondere sind schwere Fahrzeuge mit Einzelradlasten, die den Ev2-Wert lokal überbeanspruchen, fernzuhalten.

3. Bei Niederschlag ist das Planum durch ein leichtes Querprofil und ggf. durch das Offenhalten der seitlichen Gräben aktiv zu entwässern; stehendes Wasser auf der Fläche ist umgehend zu beseitigen.

Ein technisch einwandfreies Planum ist erst dann ein dauerhaftes Planum, wenn der nachfolgende Oberbau zügig und ohne schwere Zwischenbelastung aufgebracht wird.

Position der Gutachterin

Das Planum ist die unsichtbare, aber entscheidendste Schicht einer Straße. Seine Qualität lässt sich mit vergleichsweise einfachen Prüfungen – Plattendruckversuch, Ebenheitskontrolle, Querneigungsnachweis – vollständig dokumentieren, und seine Herstellung folgt klar definierten Regeln aus RStO 12 und ZTV E-StB. Wer diese Regeln konsequent anwendet, das Planum rechtzeitig schützt und bei unzureichendem Baugrund die geeignete Verbesserungsmaßnahme wählt, schafft die Voraussetzung dafür, dass der darüber liegende Oberbau seine vorgesehene Lebensdauer erreicht. Umgekehrt gilt: Die Mehrzahl der Schadensbilder, die nach der Verkehrsfreigabe auftreten, hat ihre Ursache nicht in der Deckschicht, sondern in einer am Planum versäumten Sorgfalt – sei es in der Verdichtung, in der Entwässerung oder im Schutz vor nachfolgender Beanspruchung.
