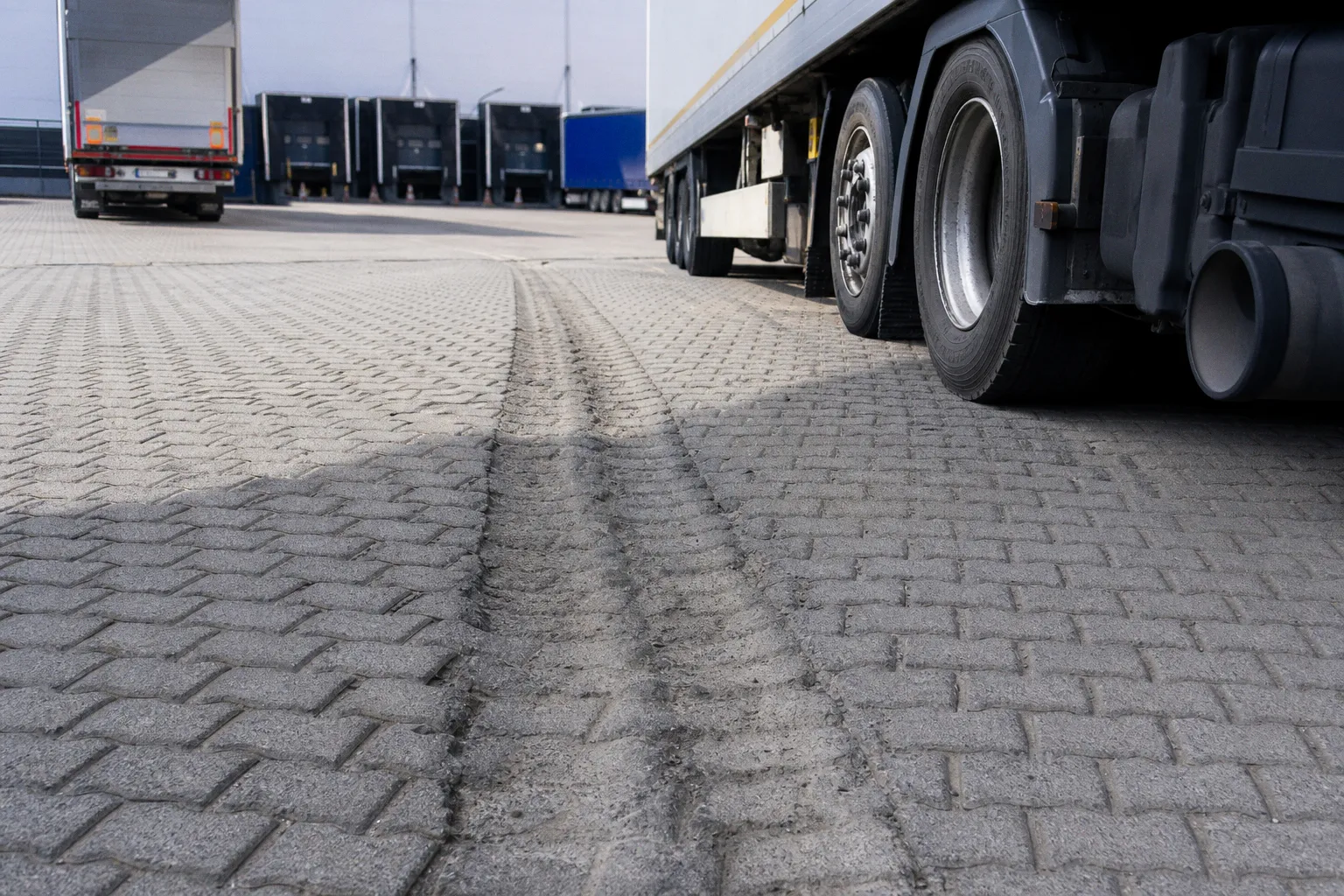

Pflasterdicke für Lkw-Flächen: Kriterien gegen Spurrinnen

Wer auf einer Gewerbefläche mit 8-cm-Steinen plant, spart nicht am Material. Er baut die spätere Sanierung ein.

Spurrinnen entstehen selten wegen eines einzelnen Fehlers. Meist trifft ein zu dünner Stein auf eine weiche Bettung, eine schwache Schottertragschicht und einen Verband mit durchlaufenden Fugen. Dann reicht ein wiederholtes Rangiermanöver mit beladenem Sattelzug. Die Fläche schiebt. Erst Millimeter, dann sichtbar. Anschließend brechen Kanten aus, Fugen öffnen sich, Wasser dringt ein. Der Rest ist keine Überraschung mehr, sondern Werkstattarbeit auf der Verkehrsfläche.

Die Frage „Welche Pflasterdicke ist für Lkw befahrbares Gewerbe nötig?“ lässt sich deshalb nicht allein über den Stein beantworten. Der Oberbau muss als Lastkette funktionieren: Reifenlast, Pflasterstein, Fuge, Bettung, Tragschicht, Planum. Fällt ein Glied aus, hilft auch der teuerste Betonstein nicht.

10, 12 oder 14 cm: Die Steindicke folgt der tatsächlichen Belastung

Für Lkw-befahrene Gewerbeflächen gelten nach den einschlägigen Regelwerken Steine mit mindestens 100 mm Nenndicke. Das betrifft Flächen in den Belastungsklassen Bk1,8 und Bk3,2. Bei hoher Schwerlastfrequenz, Rangierverkehr und konzentrierten Radlasten sind 12 bis 14 cm Pflastersteindicke die belastbarere Wahl.

Entscheidend ist nicht das Schild „Gewerbegebiet“ an der Zufahrt. Entscheidend ist der Betrieb auf der Fläche:

• Fahren täglich Lieferfahrzeuge oder nur gelegentlich ein 7,5-Tonner?
• Rollen die Lkw geradeaus oder drehen sie auf engem Radius ein?
• Gibt es feste Ladezonen, Containerplätze oder Rampenvorfelder?
• Stehen Fahrzeuge mit einer Achse regelmäßig an derselben Stelle?
• Wird die Fläche von Staplern, Hofladern oder Abrollkippern zusätzlich belastet?

Gerade Rangierbereiche werden regelmäßig falsch eingestuft. Auf der Zufahrt wirken die Lasten vergleichsweise sauber in Fahrtrichtung. Im Wendebereich kommen Bremskräfte und hohe Horizontalkräfte hinzu. Der Reifen dreht auf dem Belag, während die Achse Last einträgt. Das ist für Pflaster keine Nebensache. Dort entscheidet sich, ob die Decke formstabil bleibt oder seitlich wandert.

Die Tabelle ersetzt keine Dimensionierung. Sie verhindert aber einen verbreiteten Denkfehler: Eine Fläche wird nicht dadurch zur Leichtverkehrsfläche, dass sie ordentlich aussieht. Wenn dort Sattelzüge drehen, ist es eine Schwerlastfläche.

Auch das Steinformat zählt. Für belastete Pflasterdecken sind gedrungene Formate sinnvoll. Das Verhältnis von Steinlänge zu Steindicke sollte bei höchstens 2,5 liegen, das Verhältnis von Steinlänge zu Steinbreite bei höchstens 2. Lange, schlanke Steine sehen in der Ausstellung oft sauber aus. Unter Schubkräften haben sie weniger Reserven. Der Stein kippt leichter, die Fuge arbeitet stärker, die Kanten bekommen Schläge.

Die Steindicke trägt nicht allein. Sie verschafft dem gesamten Verband Reserven gegen Kippen, Brechen und seitliches Wandern.

Bei Betonpflaster für Lkw-Flächen ist die Aussage daher klar: 10 cm sind die Untergrenze. 12 oder 14 cm gehören dorthin, wo Fahrzeuge häufig drehen, bremsen oder punktuell stehen. Wer diese Bereiche wie eine private Hofzufahrt behandelt, rechnet ohne die Betriebsrealität.

Die Bettung darf Lasten übertragen, nicht wegfedern

Die Bettung ist keine Ausgleichsschicht für eine ungenaue Tragschicht. Das wird auf Baustellen immer noch so behandelt. Ein paar Zentimeter mehr Splitt, dann lässt sich die Höhenlage schon ziehen. Das Ergebnis ist zunächst eben. Unter Lkw-Verkehr wird es beweglich.

Für stark belastete Pflasterflächen liegt die planmäßige Bettungsdicke im verdichteten Zustand bei 4 cm. Bei hoher Verkehrsbelastung kann sie auf 3 cm reduziert werden. Das ist kein Sparprogramm. Die dünnere Bettung begrenzt die Verformung unter Radlast.

Eine Bettung mit mehr als 5 cm Dicke ist keine Tragfähigkeitsreserve. Sie ist ein Risiko. Unter wiederholten Lasten verschiebt sich das Korngefüge, besonders wenn Wasser hinzukommt. Der Stein sinkt unterschiedlich ein. Die Folge sind Mulden und Spurrinnen. Werden einzelne Steine nachträglich hochgenommen, zeigt sich häufig das bekannte Bild: Die Bettung ist unter dem Fahrstreifen verdichtet und neben dem Fahrstreifen lockerer. Genau dort beginnt die Unebenheit.

Für die Bettung gilt ein einfacher Arbeitsablauf:

1. Tragschicht fertig profilieren. Die Bettung korrigiert keine Wellen, keine Spuren und keine fehlenden Gefälle. Sind diese Fehler darunter, bleiben sie im System.

2. Bettungsmaterial gleichmäßig einbauen. Unterschiedliche Schichtdicken erzeugen unterschiedliche Setzungen. Die Fläche wird damit von Anfang an ungleich steif.

3. Bettung nur abziehen, nicht vorverdichten. Die Endverdichtung erfolgt über das Pflaster und die gefüllten Fugen. Vorverdichtete oder befahrene Bettung verliert ihre definierte Lage.

4. Pflaster ohne Nacharbeiten verlegen. Einzelsteine in eine ausgeräumte Bettung zu drücken ist keine Feinjustierung, sondern eine lokale Schwachstelle.

5. Nach dem Abrütteln kontrollieren. Erst dann zeigt sich, ob die Oberfläche geschlossen, eben und standsicher ist.

Die Bettung und die Fuge müssen zudem zertrümmerungsfest sein. Für befahrene Flächen fordert die technische Regelung mindestens die Kategorie SZ22 beziehungsweise LA25. Weiches Material zerreibt sich unter Belastung. Dann fehlt der Kornkontakt. Die Fuge verliert ihre Kraftübertragung, die Bettung wird nachgiebig und die Steine beginnen zu arbeiten.

Das ist der Punkt, an dem manche Ausführung scheitert, obwohl Stein und Verband korrekt gewählt wurden. Material mit ungeeigneter Kornfestigkeit sieht beim Einbau nicht verdächtig aus. Der Schaden kommt erst im Betrieb. Dann lässt sich die Ursache kaum noch von oben erkennen, aber die Rechnung liegt trotzdem auf dem Tisch.

Fischgrät statt Läuferverband: Schubkräfte brauchen Widerlager

Ein Läuferverband mit durchgehenden Fugen in Fahrtrichtung gehört nicht auf eine Lkw-Rangierfläche. Das ist keine Geschmacksfrage. Die Fugen bilden eine Schwachlinie, an der sich die Lasten unter Brems- und Schubkräften weitergeben. Der Verband kann sich regelrecht aufschieben.

Der Fischgrätverband, auch Ellenbogenverband genannt, verteilt die Kräfte über deutlich mehr Steine und Fugen. Die einzelnen Steine verzahnen sich gegen die Fahr- und Schubrichtung. Das macht die Fläche nicht unzerstörbar. Es reduziert aber die horizontale Bewegung, die bei Schwerlastflächen den Schaden auslöst.

Besonders kritisch sind diese Zonen:

• Einfahrten mit Abbremsen vor Schranken, Toren oder Waagen.
• Wendekreise und enge Kurvenradien.
• Rampenvorfelder, an denen Lkw langsam und mit Lenkeinschlag rangieren.
• Bereiche vor Containern, Pressen oder Verladestellen.
• Kreuzungen von Fahrspuren auf Betriebshöfen.
• Übergänge zu Asphalt, Betonflächen, Entwässerungsrinnen und Einfassungen.

In diesen Bereichen braucht der Pflasterverband einen belastbaren Abschluss. Seitliche Einfassungen sind keine optische Kante. Sie nehmen die horizontalen Kräfte aus dem Verband auf. Gibt der Rand nach, wandert die gesamte Fläche. Dann öffnen sich zuerst die Fugen am Rand, danach folgen die Fahrstreifen.

Die Reihenfolge ist immer gleich: Randbefestigung herstellen, Pflaster im geeigneten Verband verlegen, Fugen vollständig schließen, Fläche abrütteln, Fugen nachfüllen. Wer die Fugenfüllung als letzten kosmetischen Schritt behandelt, hat das System nicht verstanden. Erst die gefüllte und verdichtete Fuge macht aus einzelnen Steinen eine Decke.

Auf Lkw-Flächen arbeitet nicht der Einzelstein. Es arbeitet der gesamte Verband – oder er versagt gemeinsam.

Tragschicht und Planum: Hier wird die Tragfähigkeit entschieden

Die beste Pflasterung auf einer schlechten Tragschicht ist nur ein sauber verlegter Schaden. Die Schottertragschicht ohne Bindemittel übernimmt die Lastverteilung in den Untergrund. Sie muss ausreichend dick, lagenweise verdichtet und profilgerecht hergestellt werden. Eine pauschale Gesamtdicke lässt sich ohne Baugrund, Frostempfindlichkeit und örtliche Frosteinwirkungszone nicht seriös festlegen.

Für die höchste Pflaster-Belastungsklasse Bk3,2 ist auf der ungebundenen Schottertragschicht ein Verformungsmodul von mindestens Ev2 ≥ 180 MPa erforderlich. Dieser Wert ist kein Laborornament. Er zeigt, ob die Tragschicht unter Last ausreichend steif ist.

In der Praxis wird der Wert häufig zu spät thematisiert. Der Aushub läuft, die Frostschutzschicht ist eingebaut, der Termin für das Pflasterteam steht. Erst dann fällt auf, dass das Planum weich ist oder die Tragschicht im Plattendruckversuch nicht erreicht, was sie soll. Jetzt mit zusätzlichem Splitt in der Bettung gegenzusteuern, ist Pfusch mit Ansage.

Vor dem Pflastern müssen drei Ebenen stimmen:

Das Planum braucht Gefälle und Standfestigkeit

Das Planum benötigt mindestens 2,5 % Gefälle. Bei wasserempfindlichen Böden steigt die Anforderung auf 4,0 %. Wasser darf nicht im Oberbau stehen. Es schwächt feinkornhaltige Böden, reduziert die Tragfähigkeit und verschärft Frostprobleme.

Die Entwässerung muss dabei zur Flächennutzung passen. Eine Rinne in der Hauptspur eines Sattelzugs ist kein Detailfehler, sondern eine konzentrierte Belastungszone. Rinnen, Einläufe und Anschlüsse gehören in die Planung der Fahrbewegungen, nicht als Restfläche zwischen Pflaster und Gebäude.

Die Tragschicht muss gleichmäßig verdichtet werden

Verdichtung nach Gefühl reicht bei einer Lkw-Fläche nicht. Entscheidend sind Material, Schichtdicke, Feuchtegehalt und Walzkonzept. Zu dick eingebaute Lagen werden oben fest und bleiben unten weich. Der Verdichter zeigt dann zwar Arbeit, aber die Kraft kommt nicht dort an, wo sie gebraucht wird.

Für die Flotten- und Maschinenplanung heißt das: Walze und Rüttelplatte nach Schicht und Fläche auswählen. Eine kleine Rüttelplatte ist für Nacharbeiten, Randzonen und Anschlüsse brauchbar. Sie ersetzt keine planmäßige Verdichtung einer großen Schottertragschicht. Ebenso wenig verdichtet eine schwere Walze automatisch richtig, wenn die Lage zu dick oder das Material zu trocken ist.

Übergänge brauchen dieselbe Steifigkeit wie die Fläche

Anschlüsse an Asphalt, Beton, Hallentore oder Entwässerungsbauteile sind typische Schadstellen. Dort wechseln Material und Verformungsverhalten. Setzt sich die Pflasterfläche stärker als der starre Anschluss, entsteht eine Kante. Bei jeder Überfahrt schlägt die Achse dann in den Übergang. Die Kanten brechen zuerst aus, Wasser dringt ein, und die Fläche öffnet sich von außen nach innen.

Der saubere Übergang beginnt unterhalb der Sichtkante: tragfähiger Unterbau, standsichere Randeinfassung, kontrollierte Höhenlage und ein Anschluss, der die Bewegungen beherrscht. Nicht jede Fläche braucht eine gebundene Bauweise. Aber jede Schwerlastfläche braucht einen Anschluss, der nicht beim ersten Winter nachgibt.

Fugenmaterial: Die kleinste Schicht mit großer Wirkung

Fugen von 3 bis 5 mm sind bei Pflastersteinen bis 10 cm Dicke vorgesehen. Bei Steinen über 10 cm liegen sie bei 5 bis 8 mm. Diese Breiten wirken klein. Für die Lastübertragung sind sie zentral.

Zu schmale Fugen verhindern, dass das Fugenmaterial sauber eingearbeitet wird. Die Steinkanten liegen zu hart gegeneinander. Unter Last brechen sie aus. Zu breite oder ungleichmäßige Fugen reduzieren dagegen die Verbundwirkung und machen die Oberfläche unruhig.

Der häufigste Fehler ist das unvollständige Verfugen. Das Material wird einmal verteilt, die Fläche kurz abgerüttelt, dann beginnt bereits der Betrieb. Unter Verkehr setzt sich das Fugenmaterial nach. Bleibt es oben leer, können die Steine seitlich ausweichen. Deshalb gehört das Nachfüllen nach dem Abrütteln zur Ausführung, nicht zur optionalen Nacharbeit.

Bei hoch belasteten Flächen muss das Fugenmaterial trocken genug sein, um bis in die volle Fugentiefe einzuziehen. Es muss zur Fugenbreite passen und die geforderte Zertrümmerungsfestigkeit erreichen. Ein ungeeignetes, zu weiches Material wird unter Reifenlast zermahlen. Dann entsteht feiner Abrieb, der sich verlagert oder ausgespült wird. Die Fuge verliert Volumen. Die Pflasterdecke verliert Halt.

Wer später lose Steine, offene Fugen oder abgesackte Fahrspuren repariert, sollte nicht reflexartig nur neu verfugen. Zuerst muss geklärt werden, ob die Ursache in der Fuge liegt oder tiefer sitzt. Eine Fuge kann nur Kräfte übertragen, wenn Bettung, Tragschicht und Randeinfassung ihre Aufgabe erfüllen.

Die Grenze bei Bk3,2 ist keine Empfehlung zur Diskussion

Die ungebundene Pflasterbauweise ist nach RStO 12 bis zur Belastungsklasse Bk3,2 vorgesehen. Darüber ist sie für die üblichen Verkehrsflächen nicht die Regelbauweise. Das betrifft etwa Flächen mit sehr hoher Schwerlastfrequenz oder dauerhaft extremen Achslasten.

Hier wird häufig falsch argumentiert: Wenn 10 cm für Lkw funktionieren, müssten 14 cm doch auch eine noch höhere Belastungsklasse abdecken. So funktioniert Oberbau nicht. Mehr Steindicke löst keine grundsätzliche Überlastung der Bauweise. Bei sehr hoher Verkehrsbeanspruchung steigen Anforderungen an Tragfähigkeit, Verformungsbeständigkeit und Dauerhaftigkeit des gesamten Systems. Dann stehen Asphalt- oder Betonbauweisen im Raum, gegebenenfalls mit konstruktiv besonderen Lösungen.

Auch chemische Belastungen auf Gewerbehöfen brauchen eine Einzelfallprüfung. Kraftstoffe, Öle, Prozesswasser oder aggressive Reinigungsmittel können die Wahl der Bauweise beeinflussen. Eine gebundene Bettung ist kein Standardrezept, das man blind auf jede Hofbefestigung kippt. Sie verändert Entwässerung, Anschlussdetails und Reparaturaufwand.

Die sinnvolle Reihenfolge lautet deshalb:

1. Verkehrsbelastung und Fahrbewegungen erfassen.

2. Baugrund, Frostempfindlichkeit und Entwässerung bewerten.

3. Belastungsklasse und Oberbau festlegen.

4. Steinformat, Steindicke und Verband auf die kritischen Zonen abstimmen.

5. Tragschicht mit Messwerten abnehmen.

6. Bettung, Fugen und Randeinfassungen als funktionierende Einheit ausführen.

7. Erst danach über Farbe, Oberfläche oder Verlegemuster sprechen.

Bei einer Pflasterung von Gewerbeflächen wird oft zu lange über den sichtbaren Stein diskutiert. Der sichtbare Stein ist aber nur die Deckschicht eines Lastsystems. Die teuren Fehler liegen darunter oder am Rand.

10 cm Betonpflaster können Lkw-Verkehr tragen. 12 bis 14 cm sind bei harter Nutzung oft die vernünftigere Reserve. Entscheidend bleiben jedoch die 3 bis 4 cm Bettung, ein schubfester Fischgrätverband, tragfähige Fugen, stabile Einfassungen und eine Schottertragschicht mit der geforderten Steifigkeit. Wer einen dieser Punkte streicht, baut keine wirtschaftliche Fläche. Er verschiebt Kosten in die Zukunft.
