Schlosssprengung bei Spundwänden: Ursachen und Behebung
Beim Rammen einer Spundwand ist das Schloss keine Nebensache zwischen zwei Stahlbohlen. Es ist die Verbindung, die aus einzelnen Profilen eine tragfähige und möglichst dichte Wand macht.
Reißt diese Verbindung während des Einbringens auf oder fädelt sie aus, steht auf der Baustelle nicht bloß eine optische Unregelmäßigkeit im Planum. Die Folge kann eine undichte Baugrube sein, mit Sandaustrag hinter der Wand, Wasserzutritt und im ungünstigen Fall einem Verlust der Standsicherheit.
Die regulatorische Hürde ist dabei klarer als manche Baustellenpraxis: Nach ZTV-W LB 214 ist beim Einbringen von Spundbohlen eine doppelte Führung vorzusehen. Die Schlösser bereits eingebrachter Nachbarbohlen zählen ausdrücklich nicht als Führung. Das klingt zunächst nach einem Detail aus dem Regelwerk. Tatsächlich entscheidet genau dieses Detail mit darüber, ob eine Schlosssprengung entsteht oder die Bohle kontrolliert in ihre Endlage läuft.
Wer die Ursachen einer Schlosssprengung bei Spundwänden beheben will, muss deshalb drei Ebenen zusammenbringen: Baugrund, Einbringtechnik und laufende Kontrolle. Erst danach kommt die Sanierung.
Was bei einer Schlosssprengung technisch passiert

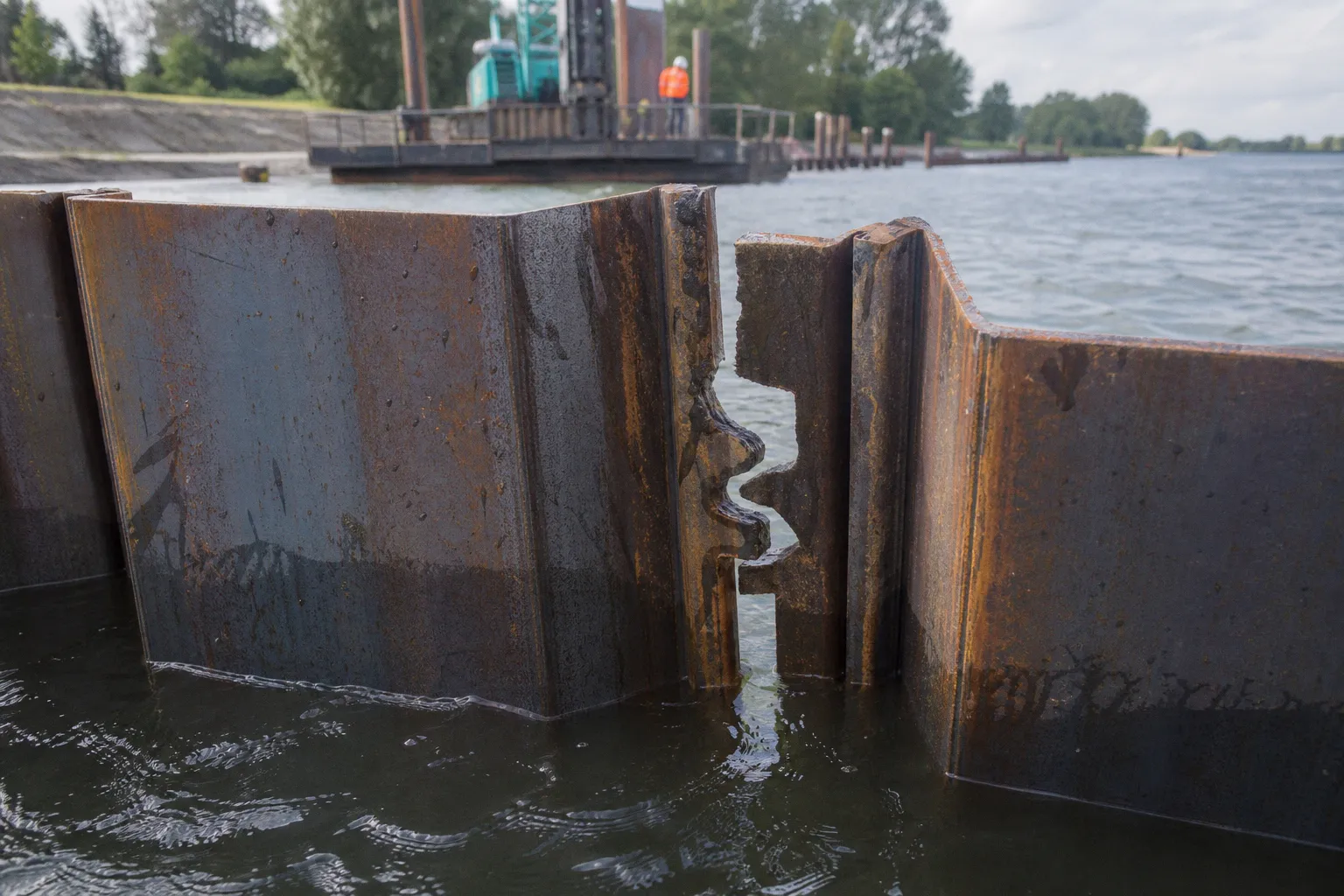

Von einer Schlosssprengung oder einem Schlosssprung spricht man, wenn der Schlossverbund zweier Spundbohlen beim Rammen oder Vibrieren beschädigt wird, aufreißt oder sich vollständig trennt. Umgangssprachlich heißt es auf der Baustelle oft: „Das Schloss ist ausgefädelt.“ Gemeint ist jedoch nicht immer derselbe Schaden.
Bei einer leichten Schlossbeschädigung kann die Bohle zwar noch im Verbund stehen, die Dichtheit des Schlosses ist aber eingeschränkt. Bei einer vollständigen Schlossausfädelung läuft die einzubringende Bohle außerhalb des vorgesehenen Schlosses weiter. Dann entsteht zwischen den Bohlen ein offener oder nur teilweise geschlossener Bereich. Gerade bei Baugruben mit Wasserandrang, Kaimauern, Deichanschlüssen oder Schleusenbauwerken ist das keine hinnehmbare Abweichung.
Die Spundwand verliert an dieser Stelle zwei ihrer wesentlichen Eigenschaften:
- Die Wand wird durchlässiger. Wasser kann durch den Fehlbereich eintreten oder entlang des Schlosses strömen.
- Feinkörniger Boden kann mit dem Wasser transportiert werden. Hinter der Wand drohen Ausspülungen und Hohlräume.
- Der Lastabtrag zwischen den Bohlen ist gestört. Je nach System, Belastung und Lage des Schadens kann das statisch relevant werden.
- Die tatsächliche Wandgeometrie weicht vom Entwurf ab. Das erschwert Anbindungen, Gurtungen, Aussteifungen und spätere Dichtmaßnahmen.
Eine Spundwand darf man dabei nicht wie eine starre Stahlplatte betrachten. Sie wird aus einzelnen Bohlen aufgebaut, die beim Einbringen geführt, gedreht und in den Boden gezwungen werden. Larssen-Schlösser können theoretisch eine Verdrehung aufnehmen. Bei Bohlenlängen bis etwa 20 Metern liegt diese theoretische Größenordnung bei rund fünf Grad. Mit zunehmender Bohlenlänge sinkt diese Reserve jedoch deutlich. Was bei einer kurzen Bohle noch als kontrollierbare Toleranz erscheinen mag, wird bei langen Profilen schnell zur seitlichen Zwangsführung mit hohen Beanspruchungen im Schloss.
Ein Schloss springt selten „plötzlich“. Meist hat sich die Zwangslage über mehrere Meter Einbringtiefe aufgebaut – und wird erst beim Versagen sichtbar.
Die Ursache liegt deshalb nicht automatisch im Stahlprofil. Materialfehler sind denkbar und müssen bei einem Schadensfall untersucht werden. In der Praxis entstehen Schlosssprengungen jedoch häufig aus dem Zusammenspiel von Hindernis, unzureichender Führung, falscher Energieeinleitung und einer zu spät erkannten Abweichung.
Baugrund und Rammenergie: Wo die Zwangslage entsteht
Die häufigste Fehleinschätzung lautet: Wenn die Bohle nicht weitergeht, braucht sie einfach mehr Energie. Das kann funktionieren, wenn eine klar begrenzte, erkundete harte Schicht zu überwinden ist und die Einbringtechnik darauf ausgelegt wurde. Bei einem unbekannten Hindernis verschärft mehr Energie das Problem jedoch oft.
Trifft die Bohle auf einen Findling, Felsrest, alten Beton, Bauschutt oder eine lokale Verdichtung, wird ihr Fuß seitlich abgelenkt. Oben hält der Mäkler die Bohle zunächst in Position, unten sucht sie sich einen anderen Weg. Diese Differenz erzeugt eine Verdrehung und Biegung entlang der Bohlenachse. Das Schloss der Nachbarbohle muss diese Bewegung mittragen, obwohl es dafür nur begrenzt ausgelegt ist.
Besonders kritisch sind folgende Konstellationen:
1. Inhomogene Auffüllungen und Altbaubereiche
In ehemaligen Hafen-, Industrie- und Verkehrsflächen liegen häufig Betonreste, Schienen, Fundamentfragmente oder grober Bauschutt im Untergrund. Eine punktuelle Baugrunderkundung erkennt nicht jedes Hindernis in der Rammtrasse. Der Baugrundaufschluss muss daher in der Ausführungsplanung mit dem geplanten Wandverlauf und der Bohlenlänge zusammengedacht werden.
2. Blockige Böden und Findlinge
Moränenmaterial, Schotterlagen oder bindige Böden mit Steinanteilen können die Bohlenfußspitze versetzen. Der Widerstand ist dabei nicht gleichmäßig, sondern schlagartig und lokal. Genau diese asymmetrische Belastung gefährdet das Schloss.
3. Zu hohe oder falsch dosierte Rammenergie
Beim Schlagrammen kann eine hohe Energie nötig sein. Sie ersetzt aber keine Führung. Wird mit steigender Energie auf eine bereits schief laufende Bohle gearbeitet, wächst die Zwangsbeanspruchung im Schloss. Beim Vibrationsrammen gilt Entsprechendes: Eine hohe Amplitude oder ein ungeeigneter Betriebszustand kann die Bohle nicht geradeziehen, wenn der Fuß an einem Hindernis hängt.
4. Zu große freie Länge und fehlende Zwischenführung
Lange Bohlen reagieren empfindlich auf kleine Abweichungen am Einbringkopf. Je größer die freie, nicht ausreichend geführte Länge, desto eher wird aus einer geringfügigen Drehung eine relevante Schlossbeanspruchung.
5. Beschädigte, verschmutzte oder falsch vorbereitete Schlösser
Verformte Schlosskanten, Anhaftungen, Korrosion, Erde oder ungeeignete Dichtmittelreste können das Einfädeln erschweren. Sie sind nicht zwangsläufig die alleinige Ursache einer Schlosssprengung, reduzieren aber die Toleranz des Systems erheblich.
Die DIN EN 12063 bildet den allgemeinen technischen Rahmen für die Ausführung von Spundwandkonstruktionen. Für warmgewalzte Spundbohlen ist außerdem die DIN EN 10248 relevant. Auf der Baustelle lösen diese Normen allerdings nicht die Kernfrage: Was geschieht, wenn sich die Einbringwiderstände plötzlich anders verhalten als im Rammkonzept angenommen?
Dann braucht es eine Entscheidungskette, die der Polier, Geräteführer und Bauleiter gleichermaßen kennen: Einbringen unterbrechen, Lage und Führung prüfen, Widerstand bewerten, Hindernis klären und erst danach über Weiterarbeiten, Vorbohren oder Umsetzen entscheiden. Das ist langsamer als „noch einmal Druck geben“, aber deutlich günstiger als eine Sanierung unter Wasser.
Doppelte Führung ist kein Formularpunkt
Die doppelte Führung nach ZTV-W LB 214 ist eine direkte Antwort auf die Mechanik der Schlossausfädelung. Sie soll verhindern, dass die Bohle beim Einbringen über die Länge unkontrolliert ausschwenkt oder sich verdreht. Der Verbund mit der vorherigen Bohle darf dabei nicht als Ersatz für eine echte Führung missverstanden werden.
In der praktischen Ausführung bedeutet das: Die Bohle wird nicht nur am Kopf gehalten. Sie braucht eine Führung, die ihre Lage entlang des Einbringwegs stabilisiert. Je nach Bauverfahren, System und Zugänglichkeit kann das über ein ausreichend steifes Führungsgestell, eine Mäklerführung und ergänzende Führungsebenen erfolgen. Entscheidend ist nicht der Name der Vorrichtung, sondern ihre Wirkung unter Last.
Eine belastbare Arbeitsvorbereitung umfasst dabei mehr als die Auswahl eines Rammgeräts:
| Prüffeld | Typischer Fehler | Praktische Konsequenz |
|---|---|---|
| Rammtrasse | Baugrunddaten werden nur allgemein gelesen | Hindernisbereiche und Auffüllungen werden vor Beginn räumlich markiert |
| Bohlenprüfung | Schlösser werden erst beim Einfädeln begutachtet | Profile, Schlossgeometrie und Beschädigungen vor dem Einsatz prüfen |
| Führung | Nachbarbohle wird als ausreichende Führung angesehen | Doppelte, steife Führung vor dem ersten Profil herstellen |
| Einbringenergie | Widerstand wird allein mit mehr Leistung beantwortet | Energie und Verfahren an Bodenreaktion anpassen, bei Auffälligkeit stoppen |
| Dokumentation | Abweichungen werden mündlich weitergegeben | Einbringtiefen, Widerstände, Lageabweichungen und Maßnahmen fortlaufend erfassen |
Bei Baugruben im Wasserbau ist die Führung zusätzlich mit der Baustellenlogistik verbunden. Schwimmende Geräte, wechselnde Wasserstände, beengte Kaimauerkanten oder Arbeiten vom Ponton vergrößern die Anforderungen. Eine Führung, die bei ruhigem Wetter und kurzer Bohle ausreichend wirkt, muss auch bei seitlicher Bewegung des Arbeitsgeräts und bei langen Bohlen funktionieren.
Schlosskontrolle: Nicht erst nach dem Schaden suchen
Eine Spundwand-Schlosskontrolle beginnt vor dem ersten Schlag oder Vibrationsimpuls. Das Team sollte klären, ob die Bohlen optisch und geometrisch zum vorgesehenen Profil passen, ob die Schlösser sauber und frei von Verformungen sind und wie die Einfädelrichtung organisiert wird. Gerade beim Wechsel von Profiltypen oder Lieferchargen darf man sich nicht auf bloße Ähnlichkeit verlassen.
Während des Einbringens braucht die Kolonne eine nachvollziehbare Beobachtung. Warnzeichen sind unter anderem:
- Die Bohle dreht sich sichtbar, obwohl die Führung nachgestellt wurde.
- Der Einbringwiderstand steigt abrupt und nur an einer einzelnen Bohle.
- Die Bohle läuft seitlich aus der Sollachse oder zeigt einen ungewöhnlichen Kopfversatz.
- Das Einhängen ins Schloss ist nicht eindeutig nachvollziehbar.
- Die Einbringtiefe bleibt trotz steigender Energie nahezu stehen.
- Die Nachbarbohle wird mitgezogen oder ungewöhnlich belastet.
Elektronische Schlosssprungdetektoren können diese Kontrolle deutlich verbessern. Systeme wie Dixeran überwachen in Echtzeit, ob das Schloss korrekt eingerastet ist. Sie ersetzen weder die Baugrundkenntnis noch die Führung, aber sie verkürzen die Zeit zwischen Schaden und Erkenntnis. Das ist der entscheidende Vorteil: Ein Ausfädeln wird nicht erst festgestellt, wenn die Baugrube Wasser zieht oder ein Taucher später einen Fehlbereich meldet.
Die wirtschaftlichste Sanierung einer Schlosssprengung besteht darin, die betroffene Bohle in den ersten Metern zu stoppen – nicht nach Abschluss der ganzen Wand zu suchen.
Hindernisse vor der Rammung behandeln statt hinterher abdichten
Wenn die Erkundung oder der Bauablauf auf Hindernisse hindeutet, ist eine vorbereitete Rammtrasse meist der vernünftigere Weg. Das gilt besonders bei dichten Spundwänden, bei denen eine nachträgliche Abdichtung schwierig zugänglich wäre.
In schwierigen Böden kommen verrohrte Räumungsbohrungen oder Auflockerungsbohrungen in Betracht. Sie sollen Hindernisse in der Rammtrasse beseitigen oder den Boden so vorbereiten, dass die Bohle ohne übermäßige Zwangsbeanspruchung eingebracht werden kann. Welches Verfahren passt, hängt von Bodenart, Grundwasser, Nähe zu Bestandsbauwerken und Dichtigkeitsanforderung ab.
Dabei ist Abwägung nötig. Einerseits senkt eine Vorbohrung den Einbringwiderstand und reduziert das Risiko einer Schlosssprengung. Andererseits kann sie die Dichtwirkung der Wand beeinflussen, insbesondere in bindigen oder wasserführenden Schichten. Im Wasserbau darf man deshalb nicht allein fragen: „Wie kommt die Bohle leichter hinein?“ Die richtige Frage lautet: „Wie bleibt die Wand nach dem Einbringen dicht und standsicher?“
Eine sinnvolle Reihenfolge sieht in der Praxis so aus:
1. Auffällige Bereiche aus Erkundung und Bestand auswerten.
Alte Ufereinfassungen, Kaimauerreste, Leitungen, verfüllte Baugruben oder bekannte Trümmerschichten gehören in einen Rammachsenplan, nicht nur in einen geotechnischen Bericht.
2. Probefeld oder erste Bohlen als Erkenntnisfenster nutzen.
Bereits die ersten Einbringergebnisse liefern Hinweise auf reale Widerstände. Sie müssen dokumentiert und mit dem Baugrundmodell abgeglichen werden.
3. Bei unplausiblem Widerstand sofort anhalten.
Ein kurzer Baustopp zur Lagekontrolle ist kein Produktivitätsverlust, wenn er eine fehlgeschlagene Wandachse verhindert.
4. Hindernisbezogen reagieren.
Je nach Befund können Räumungsbohrung, Auflockerung, örtlicher Austausch, Anpassung der Rammfolge oder eine geänderte Bohlenposition sinnvoll sein.
5. Nach jeder Maßnahme die Führung erneut justieren.
Eine vorbereitete Trasse hilft nicht, wenn die Bohle danach mit unzureichender Führung gestartet wird.
Diese Abläufe wirken methodisch, aber nicht bürokratisch. Sie übersetzen den Planungsanspruch in eine handhabbare Baustellenroutine. Gerade zwischen Bauleitung und Maschinenführer braucht es dafür klare Stoppsignale. Niemand sollte unter Zeitdruck entscheiden müssen, ob eine auffällige Bohle „noch geht“.
Schlosssprung sanieren: Die Methode folgt dem Schadenbild
Ist die Schlossverbindung beschädigt oder ausgefädelt, reicht eine Sichtprüfung an der Geländeoberkante nicht aus. Zunächst muss geklärt werden, wo der Schaden liegt, wie lang der betroffene Bereich ist und welche Funktion die Wand erfüllen muss: Baugrubenumschließung, Hochwasserschutz, Ufersicherung, dauerhafte Kaimauer oder temporäre Verbauwand.
Die Sanierung einer Schlossausfädelung bei der Spundwand richtet sich nicht nach dem Wunsch, möglichst schnell wieder weiterzubauen, sondern nach Dichtheit, Tragverhalten und Zugänglichkeit. Die folgenden Wege sind in der Praxis gebräuchlich, haben jedoch unterschiedliche Grenzen:
| Schadenbild | Geeigneter Ansatz | Wofür er taugt | Grenze des Verfahrens |
|---|---|---|---|
| Kleine lokale Undichtigkeit, Schloss grundsätzlich verbunden | Injektionspacker setzen und mit Harz oder Acrylatgel verpressen | Abdichtung begrenzter Fehlstellen und wasserführender Fugen | Keine Lösung für eine großflächig ausgefädelte oder statisch geschädigte Verbindung |
| Lokal beschädigtes Schloss in zugänglicher Lage | Freilegen, prüfen und konstruktiv ergänzen | Reparatur, wenn Lage und Tragkonzept dies zulassen | Hoher Aufwand bei tief liegenden oder überstauten Schadstellen |
| Schwerer Schaden unter Wasser | Unterwasser-Schweißtechnik nach technischer Prüfung | Kraftschlüssiges und dichtes Schließen gerissener Verbindungen | Nur mit qualifiziertem Verfahren, guter Zugänglichkeit und belastbarem Sanierungskonzept |
| Längerer Fehlbereich oder unzureichende Dichtheit der gesamten Zone | Vorgestellte Betonwand beziehungsweise ergänzende Dichtkonstruktion | Robuste Lösung bei großem Schadensumfang | Eingriff in Geometrie, Bauablauf und Kosten erheblich |
| Schaden während des frühen Einbringens erkannt | Bohle ziehen, Rammtrasse bearbeiten, Bohle kontrolliert neu einbringen | Häufig die sauberste Lösung vor Fertigstellung der Wand | Nur möglich, solange Nachbarbohlen und Bauzustand es zulassen |
Injektionspacker, etwa Kegelschraubpacker, können bei kleineren Schäden eine wirksame Maßnahme sein. Über sie werden geeignete Injektionsharze oder Acrylatgele in den Fehlbereich eingebracht. Das Ziel ist, Wasserwege zu schließen und den Boden im Umfeld zu stabilisieren. Ob Harz oder Gel passt, hängt unter anderem von Fugenbreite, Wasserdruck, Durchströmung und dem geforderten Dauerverhalten ab. Eine Injektion ohne vorherige Schadenslokalisierung ist dagegen keine Sanierung, sondern ein Versuch.
Bei schweren Schäden unter Wasser kann Unterwasser-Schweißen erforderlich werden. Das ist kein Standardhandgriff der Baukolonne, sondern eine Spezialleistung mit hohen Anforderungen an Prüfung, Ausführung und Qualitätssicherung. Zudem muss die statische Funktion des geschweißten Bereichs projektbezogen bewertet werden. Dicht heißt nicht automatisch tragfähig – und umgekehrt.
Sanierung immer mit Ursachenanalyse verbinden
Eine abgedichtete Stelle beendet den Wassereintritt möglicherweise, erklärt aber nicht, warum das Schloss versagt hat. Bleibt die Ursache offen, kann derselbe Fehler bei den folgenden Bohlen erneut auftreten. Deshalb gehören zu jeder Sanierungsentscheidung mindestens diese Fragen:
- Lag ein Hindernis oder eine lokale Baugrundänderung vor?
- War die doppelte Führung während des gesamten Einbringens wirksam?
- Welche Energie und welches Einbringverfahren wurden eingesetzt?
- Gab es bereits vorher auffällige Verdrehungen oder Widerstände?
- Sind weitere Bohlen derselben Wandzone mitbetroffen?
- Welche Dichtigkeits- und Standsicherheitsanforderung gilt für das Bauwerk?
Diese Rückkopplung ist besonders bei Hochwasserschutzanlagen relevant. Eine temporäre Baugrubenwand kann unter Umständen mit einer ergänzenden Abdichtung funktional gesichert werden. Bei einer dauerhaften Ufersicherung oder einem Bauwerk mit planmäßiger Wasserdruckbeanspruchung sind die Maßstäbe strenger. Dort muss die Sanierung in das gesamte Bauwerks- und Dichtungskonzept passen.
Was Großprojekte über kleine Baustellen lehren
Der Schadensfall am JadeWeserPort zeigt, welche Größenordnung Schlosssprengungen annehmen können, wenn sie erst spät erkannt werden oder sich über große Wandabschnitte verteilen. Dort wurden mehr als 250 Schlosssprengungen festgestellt. Die Sanierung erfolgte unter anderem mit einer vorgesetzten Betonwand; es wurden über 20.000 Kubikmeter Beton eingebracht. Die Kosten lagen bei mehr als 50 Millionen Euro.
Solche Zahlen lassen sich nicht eins zu eins auf eine Baugrube am Gewässer oder eine kommunale Ufersicherung übertragen. Sie zeigen aber das Verhältnis der Kosten sehr deutlich: Die Führungsebene, ein Detektionssystem oder eine vorbereitete Hindernisbeseitigung wirken im Angebot zunächst wie Zusatzaufwand. Gegenüber einer nachträglichen Dichtwand, Taucherarbeiten, Injektionen und Bauzeitverlängerungen sind sie häufig die wirtschaftlichere Entscheidung.
Die Lehre daraus ist nicht, jede Spundwand mit maximalem Aufwand zu überfrachten. Das wäre ebenso unpraktisch wie die Haltung, Probleme grundsätzlich wegzurammen. Entscheidend ist eine risikogerechte Ausführung. Eine kurze temporäre Wand in erkundetem, homogenen Boden verlangt etwas anderes als eine lange wasserdichte Spundwand vor einer Kaimauer, in Auffüllungen und bei wechselnden Wasserständen.
Für Ausschreibung und Vergabe heißt das: Die Anforderungen an Führung, Dokumentation, Baugrunderkundung und Umgang mit Hindernissen müssen eindeutig beschrieben sein. Unklare Leistungsgrenzen führen sonst genau an der kritischen Stelle zu Diskussionen – wenn Gerät und Kolonne bereits auf der Baustelle stehen. Für die Ausführung heißt es: Einbringprotokolle sind kein Papier für die Abnahme, sondern ein Steuerungsinstrument während des Rammens.
Eine dichte Spundwand entsteht nicht erst bei der Sanierung
Die Frage „Schlosssprengung Spundwand: Ursachen beheben“ führt oft direkt zu Injektion, Schweißnaht oder Betonvorsatz. Das ist verständlich, weil der Schaden sichtbar und dringend ist. Technisch sinnvoller beginnt die Behebung jedoch früher: bei der Rammtrasse, bei der doppelten Führung und bei der Bereitschaft, einen unplausiblen Widerstand nicht mit immer mehr Energie zu beantworten.
Der Gesetzgeber formuliert mit der ZTV-W LB 214 eine konkrete Anforderung. Die Baustelle muss daraus eine funktionierende Arbeitsfolge machen. Wenn Baugrundaufschluss, Führungssystem, Maschinenwahl und Schlosskontrolle zusammenpassen, bleibt die Schlosssprengung die Ausnahme, die sie sein sollte.
Und wenn sie dennoch auftritt, gilt: Schaden sauber eingrenzen, Dichtheit und Tragwirkung getrennt bewerten, die Sanierung zum tatsächlichen Schadenbild wählen – und die Ursache vor der nächsten Bohle abstellen. Das ist kein theoretischer Idealablauf. Es ist die belastbarste Methode, aus einem kritischen Befund keine dauerhafte Schwachstelle im Wasserbau werden zu lassen.
