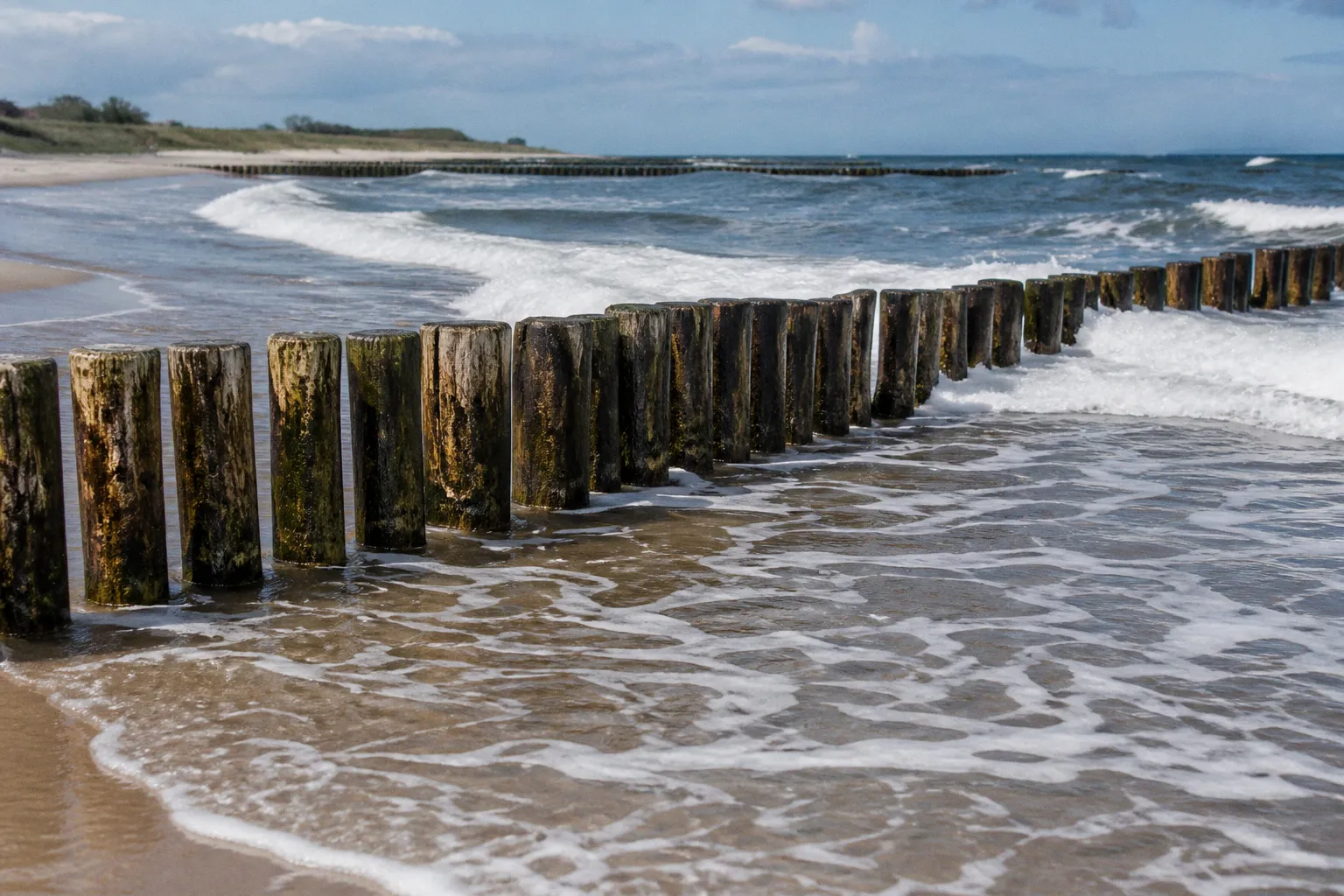

Buhnen im Küstenschutz: Funktion und Wirkungsweise

Uferabbrüche entstehen nicht allein durch hohe Wellen. Häufig ist der entscheidende Mechanismus der küstenparallele Sedimenttransport: Brandungsströmungen lösen Sand aus dem Strandprofil, führen ihn entlang der Küste ab und verstärken dadurch den Höhenverlust vor Dünen, Deichen oder befestigten Ufern. Buhnen greifen genau in diesen Transportprozess ein. Sie sollen die Strömung nicht vollständig stoppen, sondern ihre Geschwindigkeit und damit die mitgeführte Sedimentmenge begrenzen.

Eine Buhne ist ein quer zur Ufer- oder Küstenlinie errichtetes Schutzbauwerk. Ihre Wirkung hängt deshalb nicht nur von der Bauform und dem verwendeten Material ab, sondern vor allem von der Einbindung in das örtliche Strömungs- und Sedimentsystem. Eine starre Konstruktion am falschen Standort kann die Erosion verlagern, anstatt sie zu lösen. Am Buhnenkopf drohen dann erhöhte Strömungsgeschwindigkeiten und Kolke, während auf der strömungsabgewandten Seite ein neues Erosionsfeld entstehen kann.

Wie Buhnen im Küstenschutz wirken

Die Brandung erzeugt im flachen Wasser eine Bewegung, die Sediment nicht nur senkrecht zum Ufer, sondern auch parallel zur Küstenlinie transportiert. Dieser uferparallele Sedimenttransport ist besonders wirksam, wenn Wellen schräg auf die Küste treffen. Der Sand wird dabei in der Brandungszone aufgenommen, weitergeführt und an anderer Stelle wieder abgelagert.

Eine quer in diese Bewegungsrichtung eingebaute Buhne verändert die hydraulischen Randbedingungen. Sie unterbricht den durchgehenden Transportpfad teilweise und reduziert die Strömungsgeschwindigkeit im Lee der Konstruktion. Sinkt die Fließgeschwindigkeit, nimmt auch die Schleppkraft des Wassers ab. Das Wasser kann dann weniger Körner bewegen; Sand lagert sich bevorzugt im geschützten Bereich an.

Dieser Vorgang ist kein einfacher Verschluss des Strandes. Eine Buhne erzeugt vielmehr ein neues Gleichgewicht zwischen Erosion, Transport und Ablagerung. Auf der dem Materialtransport zugewandten Seite kann sich ein breiterer Strandabschnitt entwickeln, während unterhalb der Buhne häufig ein Sedimentdefizit entsteht. Die Wirkung muss daher immer als Teil einer Buhnenreihe und im Zusammenhang mit dem gesamten Küstenabschnitt betrachtet werden.

Buhnen halten nicht die Wellen an. Sie verändern die Strömung so weit, dass ein Teil des bewegten Sediments im Strandbereich verbleiben kann.

Durchlässige Pfahlbuhnen besitzen dabei einen wesentlichen hydraulischen Vorteil gegenüber vollständig dichten Massivbauwerken. Zwischen den Pfählen kann Wasser passieren, wodurch sich der Druck- und Geschwindigkeitsunterschied beiderseits der Buhne weniger abrupt ausbildet. Schädliche Rippströmungen und starke Verwirbelungen lassen sich dadurch begrenzen. Eine durchlässige Konstruktion reduziert die Energie also nicht durch vollständige Abschottung, sondern durch eine kontrollierte Störung der Strömung.

Das bedeutet jedoch nicht, dass jede offene Pfahlreihe automatisch hydraulisch günstig ist. Pfahldurchmesser, Abstand, Einbindetiefe, Höhe über dem Meeresboden, Buhnenlänge und Ausrichtung bestimmen gemeinsam, wie das Wasser durch und um das Bauwerk geführt wird. Werden diese Parameter nicht auf die örtlichen Bedingungen abgestimmt, können einzelne Pfähle oder der Buhnenkopf die Strömung konzentrieren. Die Folge sind lokale Auskolkungen und eine stärkere Belastung der Konstruktion.

Buhnenformen und geeignete Baustoffe

Im Küstenschutz kommen unterschiedliche Bauweisen zum Einsatz. Die Auswahl richtet sich nach Wellenbelastung, Gezeitenverhältnissen, Baugrund, Sedimenthaushalt, Wartungsmöglichkeiten und der erforderlichen Nutzungsdauer.

An den Küsten Mecklenburg-Vorpommerns reichen Holzpfahlbuhnen typischerweise 40 bis 80 Meter weit in die See hinein. Diese Größenordnung ist jedoch kein übertragbarer Standardwert. Die erforderliche Länge ergibt sich aus dem Strandprofil, der Lage der Brandungszone und der Richtung des Sedimenttransports. Eine Buhne, die bei geringem Wellengang ausreichend weit in die wirksame Strömungszone hineinragt, kann bei einer anderen Küstenform hydraulisch zu kurz oder unnötig lang sein.

Holz wird traditionell häufig für Pfahlbuhnen verwendet. Zum Einsatz kommen unter anderem Eiche, geeignete Nadelhölzer oder widerstandsfähige Tropenhölzer. Die Materialwahl allein garantiert jedoch keine lange Nutzungsdauer. Entscheidend sind die Dauer der Durchfeuchtung, der Sauerstoffzutritt, die mechanische Beanspruchung und der Befall durch Holz zerstörende Organismen.

Eine besondere Gefahr stellt der Schiffsbohrwurm Teredo navalis dar. Dabei handelt es sich nicht um einen klassischen Wurm, sondern um eine holzzerstörende Muschel, die sich in das Holz einbohrt. In Mecklenburg-Vorpommern wurden 1993 insgesamt 410 von 1.023 Buhnen durch diesen Befall sanierungsbedürftig. Diese Zahl zeigt, dass die biologische Beständigkeit des Holzes bei der Planung nicht als Nebenaspekt behandelt werden darf.

Unter normalen Bedingungen wird für Holzbuhnen häufig eine durchschnittliche Lebensdauer von etwa 40 bis 60 Jahren angegeben. Das ist eine Orientierung für die Bemessung von Unterhaltungsintervallen, kein Versprechen für jedes einzelne Bauteil. Besonders die Zone zwischen Wasser und Luft sowie Bereiche mit wechselnder Feuchte können schneller geschädigt werden als dauerhaft eingetriebene und gut geschützte Pfahlabschnitte.

Planung: Der Sedimenthaushalt ist entscheidender als die sichtbare Bauform

Die häufigste Fehlannahme beim Buhnenbau lautet: Je länger, höher und dichter das Bauwerk, desto besser der Küstenschutz. Aus geotechnischer und wasserbaulicher Sicht ist diese Schlussfolgerung nicht haltbar. Eine Buhne ist kein isoliertes Bauteil, sondern ein Eingriff in ein dynamisches Küstensystem.

Vor der Planung müssen deshalb mindestens folgende Zusammenhänge geklärt werden:

• In welcher Richtung und mit welcher jahreszeitlichen Veränderung bewegt sich das Sediment?
• In welcher Tiefe liegt die aktive Transportzone?
• Welche Korngrößen werden durch normale Brandung und durch Sturmfluten mobilisiert?
• Wie verändern sich Wasserstände, Wellenwinkel und Strömungsgeschwindigkeiten entlang des betrachteten Abschnitts?
• Welche Auswirkungen entstehen oberhalb und unterhalb der Buhne auf benachbarte Grundstücke, Dünen, Deiche oder Hafenanlagen?
• Wie tief reicht der tragfähige Baugrund, und welche Schichten können unter zyklischer Belastung zu Verformungen neigen?

Für die Beurteilung reichen einzelne Ortsbesichtigungen nicht aus. Erforderlich sind Bestandsaufnahmen des Querprofils, Untersuchungen der Boden- und Sedimentverhältnisse sowie eine Auswertung von Wasserständen, Wellen und Strömungen. Bei größeren oder exponierten Anlagen ist eine hydraulische Modellierung erforderlich, insbesondere wenn mehrere Buhnen miteinander wirken oder die Konstruktion in der Nähe von Fahrrinnen, Häfen, Deichen oder Mündungsbereichen liegt.

Die Baugrundverhältnisse beeinflussen dabei nicht nur die Standsicherheit der Pfähle. In lockeren Sanden können zyklische Wellen- und Strömungsbelastungen zu Umlagerungen führen. Feinkörnige, wassergesättigte Schichten reagieren anders als dicht gelagerte Sande oder kiesige Böden. Bei unzureichender Einbindung besteht die Gefahr, dass Pfähle durch seitliche Belastung geneigt werden oder sich infolge von Kolkbildung freilegen.

Die Pfahllänge muss daher aus der erforderlichen Einbindetiefe, der Belastung und der zu erwartenden Eintiefung des Meeresbodens abgeleitet werden. Eine durchschnittliche Pfahllänge von etwa sechs Metern kann bei bestimmten Holzpfahlbuhnen vorkommen, ersetzt aber keine statische und geotechnische Bemessung. Maßgebend ist nicht die sichtbare Höhe des Pfahls, sondern der nach dem Einbau verbleibende Sicherheitsnachweis gegen Kippen, Herausziehen, Abscheren und unzulässige Verformung.

Konstruktive Details beim Buhnenbau

Bei einer Pfahlbuhne werden die Pfähle entlang einer festgelegten Achse in den Untergrund eingebracht und anschließend durch Längs- und Querhölzer oder andere Verbindungselemente ausgesteift. Die Konstruktion muss die Kräfte aus Wellen, Strömung, Treibgut und Eis aufnehmen können. Besonders der Buhnenkopf ist gefährdet, weil sich dort die Strömung dreidimensional um das Bauwerk herum ausbildet.

Die Einbauqualität entscheidet über die spätere Funktion. Schief stehende oder ungleichmäßig eingetriebene Pfähle verändern die Durchlässigkeit der Reihe. Zu große Abstände können den gewünschten Strömungseffekt abschwächen; zu kleine Abstände können dagegen eine nahezu dichte Wand erzeugen. Dadurch steigen die Druckunterschiede und die Gefahr konzentrierter Rückströmungen.

Bei moderner Bauausführung werden unter günstigen Bedingungen etwa 30 bis 35 Pfähle pro Tag gerammt. Die tatsächliche Leistung hängt stark von Zugänglichkeit, Wasserstand, Baugrund, Gerätetechnik und erforderlichen Sicherungsmaßnahmen ab. In nassen und tidebeeinflussten Bereichen kann die Baustellenlogistik die Bauzeit stärker bestimmen als die reine Rammleistung.

Für die Wahl des Baugeräts sind die Geländeverhältnisse ausschlaggebend. In weichen Uferbereichen oder auf unzureichend tragfähigen Vorlandflächen können konventionelle Geräte unzulässige Bodenpressungen verursachen. Je nach Zugänglichkeit kommen deshalb schwimmende Arbeitsplattformen, Bagger auf Pontons oder besonders bodenschonende Maschinen zum Einsatz. Moorraupen sind dort sinnvoll, wo ein tragfähiger, aber empfindlicher Untergrund befahren werden muss; im offenen Wasser ersetzen sie jedoch keine schwimmende Gründung.

Auch der Umgang mit dem Aushub und mit aufgewirbeltem Sediment gehört zur Planung. Feinmaterial kann die Sichttiefe reduzieren, in angrenzende Gewässerbereiche eingetragen werden oder ökologisch sensible Zonen belasten. Bei Arbeiten im Uferbereich sind deshalb Bauzeiten, Wassertrübung und die Zwischenlagerung von Material in die Ausführung einzubeziehen. Der technische Zweck der Buhne rechtfertigt keine unkontrollierte Verlagerung von Schadstoffen oder belasteten Sedimenten.

Typische Schadensbilder und ihre Ursachen

Schäden an Buhnen zeigen sich oft zunächst unscheinbar. Ein leicht geneigter Pfahl, ein abgesacktes Verbindungsholz oder eine kleine Vertiefung am Buhnenkopf kann ein Hinweis auf einen bereits fortgeschrittenen hydraulischen oder geotechnischen Prozess sein.

Kolkbildung am Buhnenkopf

Am Kopf der Buhne wird die Strömung seitlich abgelenkt und beschleunigt. Dadurch kann sich der Meeresboden lokal eintiefen. Wird der Kolk größer, verliert die Konstruktion seitliche Unterstützung. Pfähle werden freigelegt, ihre freie Länge nimmt zu und die Biegebeanspruchung steigt. Die ursprüngliche Bemessung kann dadurch ihre Gültigkeit verlieren.

Eine nachträgliche Auffüllung des Kolks ist nur dann dauerhaft wirksam, wenn die Ursache der Strömungskonzentration mitbeurteilt wird. Wird lediglich Sand oder Stein eingebracht, ohne die hydraulische Situation zu verändern, kann das Material erneut ausgetragen werden.

Erosion im Lee der Buhne

Auf der strömungsabgewandten Seite kann die Buhne Turbulenzen und Rückströmungen erzeugen. Dort entsteht unter Umständen ein Sedimentdefizit. Diese Lee-Erosion ist besonders kritisch, wenn sich unterhalb der Buhne ein schutzbedürftiger Deichabschnitt, ein Uferweg oder eine benachbarte Grundstücksgrenze befindet.

Die Lösung besteht nicht automatisch in einer Verlängerung oder Erhöhung der Buhne. Zunächst muss festgestellt werden, ob die Erosion durch die einzelne Konstruktion, durch die gesamte Buhnenreihe oder durch einen übergeordneten Sedimentmangel verursacht wird.

Fäulnis und biologischer Holzabbau

Holzschäden treten häufig in Bereichen auf, die wiederholt feucht und trocken werden. Risse, Aufweichungen, Ausbrüche und eine verringerte Querschnittsfläche mindern die Tragfähigkeit. Bei einem Befall durch den Schiffsbohrwurm können auch äußerlich noch unauffällige Pfähle im Inneren stark geschädigt sein.

Die Prüfung darf sich deshalb nicht auf eine Sichtkontrolle beschränken. Je nach Zugänglichkeit sind Sondierungen, Klopfprüfungen, Bohrwiderstandsmessungen oder das Freilegen kritischer Bereiche erforderlich. Das Verfahren muss zur Konstruktion und zum Schutzstatus der Anlage passen.

Gelockerte Verbindungen

Querhölzer und Verbindungsmittel werden durch Wellen, Treibgut und wiederholte Bewegungen belastet. Lockere Bolzen oder ausgearbeitete Bohrungen führen dazu, dass sich Lasten nicht mehr gleichmäßig über die Pfahlreihe verteilen. Einzelne Pfähle werden dann stärker beansprucht, als es der ursprünglichen Konstruktion entspricht.

Eine Buhne versagt selten an einem einzigen Tag. Meist beginnt der Schaden mit einer veränderten Strömung, einer kleinen Kolkung oder einer gelockerten Verbindung, die zu lange unbeachtet bleibt.

Buhnenreihen, Sandaufspülung und Systemwirkung

Einzelne Buhnen werden nur selten isoliert eingesetzt. In der Regel bilden sie eine Reihe, deren Abstand, Länge und Ausrichtung aufeinander abgestimmt werden. Zwischen den Bauwerken entstehen Abschnitte mit reduzierter Strömung, in denen sich Sand sammeln kann. Die Wirkung einer Reihe ist jedoch nicht gleichmäßig: Je nach Wellenrichtung und Sedimenttransport kann ein Abschnitt deutlich stärker auflanden als der nächste.

An gezeitenarmen Ostseeküsten haben sich durchlässige Holzpfahlbuhnen zur Beruhigung der Brandungsströmung bewährt. Die Bedingungen an stark exponierten Nordseeküsten sind damit nicht gleichzusetzen. Dort können größere Wasserstandsschwankungen, höhere Wellenenergien und ein intensiverer Sedimenttransport dazu führen, dass Buhnen allein den dauerhaften Uferrückgang nicht verhindern.

Besonders an stark belasteten Küstenabschnitten werden Buhnen daher mit weiteren Maßnahmen kombiniert. Dazu können Sandaufspülungen, Dünenverstärkungen, Strandaufhöhungen oder der Schutz von Deichfüßen gehören. Sandaufspülungen ersetzen die Buhne nicht, wenn der küstenparallele Abtransport unvermindert anhält. Umgekehrt kann eine Buhnenreihe ohne ausreichendes Sedimentangebot keinen Strand erzeugen, der dauerhaft erhalten bleibt.

Die Entscheidung für eine Kombination muss den gesamten Küstenabschnitt erfassen. Wird Sand an einer Stelle zurückgehalten, kann er anderenorts fehlen. Ein lokal wirksamer Schutz ist deshalb nicht automatisch eine übergeordnete Verbesserung. Für Anlieger und Betreiber bedeutet das: Die Wirkung muss über längere Zeit anhand von Strandprofilen, Uferlinien und Bauwerkszustand kontrolliert werden.

Betrieb, Kontrolle und Instandhaltung

Die Unterhaltung beginnt nicht erst, wenn ein Pfahl bricht. Eine fachgerechte Kontrolle sollte nach außergewöhnlichen Sturmfluten, nach Eisgang und in regelmäßigen Intervallen erfolgen. Dabei sind sowohl die Konstruktion als auch das umgebende Strand- und Meeresbodenprofil zu erfassen.

Sinnvoll ist eine Zustandsdokumentation, die mindestens folgende Punkte umfasst:

• Lage und Neigung der Pfähle, insbesondere im Bereich des Buhnenkopfes;
• Zustand von Längs- und Querhölzern, Bolzen, Nägeln und sonstigen Verbindungsmitteln;
• sichtbare Risse, Ausbrüche, Fäulnis oder Bohrgänge im Holz;
• Veränderungen der Sohllage und neue Kolke an den Seiten oder am Kopf;
• Unterspülungen am landseitigen Anschluss;
• Schäden durch Treibgut, Schiffsverkehr oder schwimmende Eisfelder;
• Veränderungen der benachbarten Uferlinie und der Strandbreite.

Die Messung der Sohllage ist besonders wichtig, weil eine Buhne äußerlich intakt wirken kann, während der Baugrund unter ihr bereits abgetragen wurde. Bei Pfahlkonstruktionen muss außerdem geprüft werden, ob die Einbindetiefe nach Kolkung noch ausreichend ist. Eine Reparatur einzelner sichtbarer Bauteile kann zu kurz greifen, wenn die Tragwirkung des gesamten Systems beeinträchtigt ist.

Für jede Instandsetzung ist zu klären, ob das ursprüngliche hydraulische Konzept noch funktioniert. Ein nachträglich eingebautes dichtes Element in einer ursprünglich durchlässigen Pfahlbuhne kann die Strömungsverhältnisse deutlich verändern. Ebenso kann eine Verlängerung den Angriff am Buhnenkopf verschieben. Reparaturen müssen deshalb konstruktiv und hydraulisch zusammenpassen.

Genehmigung und fachliche Nachweise

Buhnen verändern ein Gewässer und greifen regelmäßig in den Naturhaushalt, den Sedimenttransport und die Nutzung des Küstenraums ein. Vor dem Bau sind daher die zuständigen wasserrechtlichen, naturschutzrechtlichen und gegebenenfalls küstenschutzrechtlichen Anforderungen zu klären. Je nach Standort können zusätzlich Belange der Schifffahrt, Fischerei, Hafenwirtschaft, Bodendenkmalpflege oder des Eigentums betroffen sein.

Die technische Planung sollte nachvollziehbar darlegen:

1. welches Schadensbild vorliegt und welcher physikalische Prozess dafür verantwortlich ist;

2. welche Ziele mit der Buhne erreicht werden sollen;

3. warum die gewählte Länge, Durchlässigkeit, Ausrichtung und Bauform geeignet sind;

4. wie die Standsicherheit und Gebrauchstauglichkeit unter den maßgebenden Belastungen nachgewiesen werden;

5. welche Auswirkungen auf benachbarte Uferbereiche zu erwarten sind;

6. wie Kontrolle, Wartung und gegebenenfalls Rückbau organisiert werden.

Eine pauschale Übertragung historischer Bauformen ist nicht ausreichend. Dass Holzpfahlbuhnen seit dem 18. Jahrhundert an Ostseeküsten eingesetzt werden und sich dort bewährt haben, ersetzt keine standortbezogene Untersuchung. Auch die 1867 errichteten ersten Holzbuhnen auf Sylt sind kein Beleg dafür, dass dieselbe Konstruktion unter heutigen Randbedingungen ohne ergänzende Maßnahmen dauerhaft genügt.

Was bei der Beurteilung einer Buhne entscheidend ist

Die zentrale Frage lautet nicht, ob eine Buhne vorhanden ist, sondern ob sie am richtigen Ort die richtige Strömung in einer kontrollierbaren Weise beeinflusst. Dafür müssen Baugrund, Hydraulik und Sedimenthaushalt gemeinsam betrachtet werden.

Besonders aussagekräftig sind dabei:

• die Veränderung der Uferlinie über mehrere Jahre und nach Sturmfluten;
• die Lage und Entwicklung von Kolken an Buhnenköpfen;
• die Durchlässigkeit und der tatsächliche Zustand der Pfahlreihe;
• der Zustand des Buhnenanschlusses an Land;
• die Sandverteilung zwischen benachbarten Buhnen;
• die Erosionsentwicklung auf der strömungsabgewandten Seite;
• die biologische und mechanische Resttragfähigkeit des verwendeten Holzes;
• die Möglichkeit, Wartungs- und Reparaturarbeiten mit geeigneten Geräten sicher auszuführen.

Eine gute Konstruktion ist deshalb nicht die massivste, sondern diejenige, deren hydraulische Wirkung, Gründung und Unterhaltung zusammenpassen. Wo die Strömung nur beruhigt werden soll, kann eine durchlässige Pfahlbuhne günstiger sein als eine dichte Wand. Wo hohe Wellenkräfte und große Sohlauskolkungen auftreten, können andere Bauweisen oder ergänzende Schutzmaßnahmen erforderlich werden.

Fazit

Buhnen im Küstenschutz reduzieren den küstenparallelen Sedimenttransport, schwächen die Brandungsströmung und begünstigen Sandablagerungen im geschützten Bereich. Ihre Wirkung beruht auf einer Veränderung der Strömungsverhältnisse, nicht auf einer vollständigen Unterbrechung der Wellenbewegung.

Durchlässige Holzpfahlbuhnen können an geeigneten, insbesondere gezeitenarmen Küstenabschnitten hydraulische Vorteile bieten. Sie mindern abrupte Verwirbelungen und lassen einen Teil des Wassers passieren. Gleichzeitig bleiben sie anfällig für Schiffsbohrwürmer, Fäulnis, mechanische Schäden und Kolkbildung. Dichte oder starre Konstruktionen erhöhen dagegen das Risiko konzentrierter Strömungen und verlagern Erosion unter Umständen in benachbarte Bereiche.

Der entscheidende Planungsgrundsatz lautet daher: Eine Buhne darf nicht nach ihrer sichtbaren Form beurteilt werden. Maßgebend sind Sedimenttransport, Wellenrichtung, Baugrund, Einbindetiefe, Durchlässigkeit und die Entwicklung des gesamten Küstenabschnitts. Wer diese Wechselwirkungen vor dem Bau untersucht und nach der Ausführung regelmäßig kontrolliert, schafft keinen statischen Wall gegen das Meer, sondern ein technisch begründetes Bauwerk innerhalb eines dynamischen Systems.
