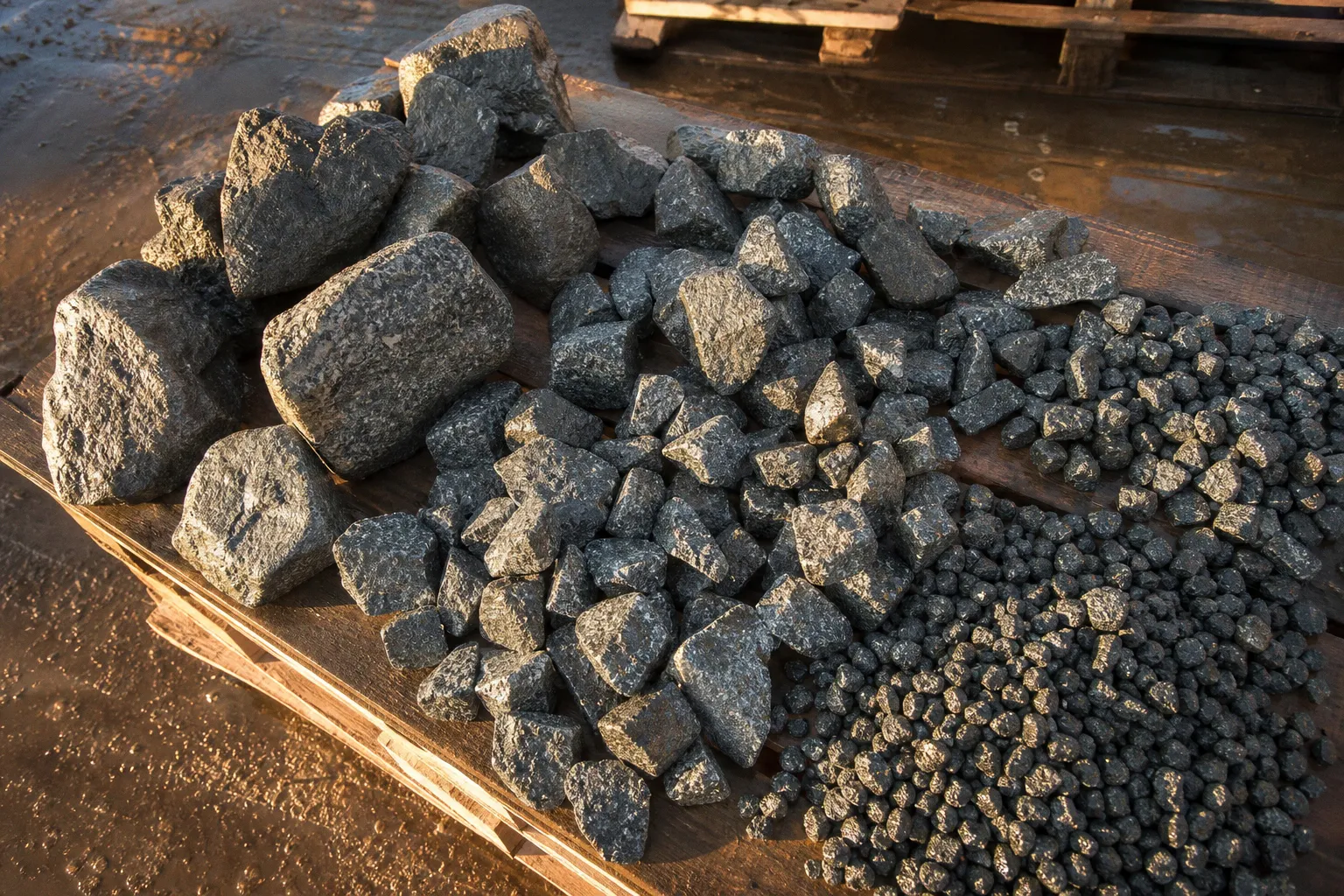

Wasserbausteine zur Ufersicherung: Auswahl der Steinklasse
Eine falsch gewählte Steinklasse kostet nicht nur einen Nachtrag. Sie kostet im Zweifel die gesamte Deckschicht. Dann wandert Material hangabwärts, das Filtervlies liegt frei, die Böschung wird ausgespült und der Bagger steht wieder an der Kante.
Bei Ufersicherungen entscheidet nicht der optische Eindruck eines „großen“ Steins, sondern seine nachweisbare Lagestabilität unter Wasser.
Die Auswahl der Steinklasse für eine Ufersicherung folgt heute der DIN EN 13383. Wer noch mit alten Bezeichnungen aus der TLW 1997 kalkuliert, arbeitet mit überholten Übersetzungen. Für belastbare Planung, Ausschreibung und Abnahme zählen die aktuelle Klasse, die Rohdichte, der Bemessungswert und die Korngrößenverteilung. Alles andere ist Bauchgefühl. Und Bauchgefühl baut keine belastbare Böschung.
DIN EN 13383: Der Rahmen für Wasserbausteine
Die DIN EN 13383 regelt Wasserbausteine für Deckwerke, Böschungssicherungen, Sohlensicherungen und ähnliche wasserbauliche Anwendungen. Sie trennt dabei zwei Dinge, die auf Baustellen oft vermischt werden:
- die geometrische Korngröße,
- die Masse einzelner Steine.
Daraus entstehen verschiedene Klassen. Für kleinere und mittlere Steinlagen kommen häufig CP-Klassen sowie leichte Massenklassen zum Einsatz. Bei stark belasteten Deckwerken, etwa an Schifffahrtskanälen, an Auslässen oder in Bereichen mit massivem Propellerstrahl, stehen schwere Massenklassen im Leistungsverzeichnis.
Die Norm kennt drei Gruppen:
| Gruppe | Bezeichnung | Einordnung im Einsatz |
|---|---|---|
| Größenklassen | CP – Coarse Particles | Einordnung über Korngrößen; geeignet für abgestufte Schüttsteine |
| Leichte Gewichtsklassen | LMA / LMB – Light Mass | Einordnung über Steinmassen für leichte bis mittlere Deckwerke |
| Schwere Gewichtsklassen | HMA / HMB – Heavy Mass | Einordnung über hohe Einzelsteinmassen bei starken hydraulischen Belastungen |
Der Buchstabe hinter der Gewichtsklasse ist kein dekorativer Zusatz. Kategorie A und Kategorie B unterscheiden sich vor allem bei den Anforderungen an das durchschnittliche Steingewicht. Bei Kategorie A, etwa LMA, spielt der Mittelwert der Steinmasse eine Rolle. Bei Kategorie B steht die Einhaltung der vorgegebenen Massenverteilung anders im Vordergrund. Wer im Angebot einfach „Wasserbausteine 5–40 kg“ schreibt, ohne die Klasse sauber zu benennen, produziert Rückfragen. Zu Recht.
Die früheren TLW-Klassen lassen sich zwar grob einordnen, gehören aber nicht mehr in eine aktuelle Ausschreibung:
- frühere Klasse II entspricht näherungsweise CP 90/250,
- frühere Klasse III entspricht LMB 5/40,
- frühere Klasse IV entspricht LMB 10/60.
Diese Zuordnung gilt im Zusammenhang mit Gesteinen einer Rohdichte von etwa 2,6 bis 3,0 t/m³. Sie ist keine Freigabe, alte Klassenbezeichnungen weiterzuverwenden. Die DIN EN 13383 hat die alten TLW-Klassen ersetzt.
Eine Steinklasse beschreibt Material. Ob dieses Material an der Böschung liegen bleibt, entscheidet erst die Bemessung.
Die Steingröße entsteht aus Lasten, nicht aus Lagerware
Die Frage „Welche Wasserbausteine brauchen wir?“ wird auf vielen Baustellen zu früh beantwortet. Erst wird beim Lieferwerk nach einer verfügbaren Klasse gefragt. Dann wird versucht, diese Klasse in die Planung zu drücken. Das ist die falsche Reihenfolge.
Zuerst kommen die Lasten. Danach die Steinklasse. Bei der Auswahl für eine Ufersicherung sind fünf Faktoren maßgeblich:
1. Strömungsgeschwindigkeit und Strömungsrichtung
Gleichmäßige Strömung ist berechenbar. Kritisch werden Umlenkungen, Einengungen, Brückenfelder, Auslaufbauwerke und Kurvenbereiche. Dort greift die Strömung nicht flächig an, sondern lokal. Die größten Schäden sitzen deshalb oft nicht in der Böschungsmitte, sondern am Böschungsfuß, an Übergängen und an seitlichen Anschlüssen.
2. Wellenbelastung
Windwellen, Heckquerwellen und zurücklaufende Wellen heben Steine an und ziehen Feinmaterial aus Zwischenräumen. Bei Schifffahrtswegen kommen schnelle Wasserspiegelabsenkungen hinzu. Das Material muss nicht nur gegen eine Belastung in eine Richtung stabil bleiben. Es muss wechselnde Lasten aufnehmen.
3. Propellerstrahl und Rückströmung
Propellerstrahl arbeitet punktuell und aggressiv. Er löst zuerst kleinere Steine und Feinanteile. Danach vergrößert sich die Fehlstelle. Die Restlage verliert Verzahnung. Ein Deckwerk kann dann in kurzer Zeit aufreißen, obwohl die allgemeine Strömung im Gewässer unauffällig wirkt.
4. Böschungsneigung und Schichtaufbau
Je steiler die Böschung, desto höher die Gefahr des Abrutschens. Die Steine müssen sich gegenseitig verkeilen. Eine glatte, sortenreine Oberfläche ohne tragfähige Verzahnung sieht beim Abziehen ordentlich aus, ist hydraulisch aber keine Leistung.
5. Rohdichte des Gesteins
Die Rohdichte wirkt direkt auf die erforderliche Steingröße. Höhere Dichte bedeutet: Bei gleicher hydraulischer Belastung können kleinere oder leichtere Steine ausreichend sein. Ein dichter Basalt verhält sich unter Belastung anders als ein deutlich leichterer Kalkstein. Wer nur nach Kilogrammklasse bestellt und die Rohdichte offenlässt, kalkuliert mit einer Lücke.
Wasserbausteine bestehen je nach regionalem Vorkommen unter anderem aus Granit, Basalt, Grauwacke, Jurakalk, Dolomit oder Muschelkalk. Entscheidend ist nicht der Handelsname. Entscheidend sind Festigkeit, Frostbeständigkeit, Rohdichte und die Eignung für die geplante Belastung.
CP, LMB und HMB richtig lesen
Die Bezeichnungen sehen auf dem Lieferschein kompakt aus. Ihre Wirkung auf Einbau, Transport und Gerätedisposition ist es nicht. Schon zwischen LMB 5/40 und LMB 40/200 liegen Welten bei Greifergröße, Lkw-Nutzlast, Schütthöhe und Einbauleistung.
Einige häufige Klassen zur Orientierung:
| Steinklasse | Charakter | Typischer Einsatzrahmen |
|---|---|---|
| CP 45/125 | größenklassierter, vergleichsweise kleiner Wasserbaustein | leichte Sicherungen, weniger stark belastete Böschungen |
| CP 90/250 | gröberer Größenbereich | mittlere Ufer- und Böschungssicherungen nach Bemessung |
| LMB 5/40 | leichte Massenklasse | kleinere Decklagen und Anschlüsse bei begrenzter hydraulischer Last |
| LMB 10/60 | leichte bis mittlere Massenklasse | belastbarere Böschungsdeckung, sofern Bemessung und Untergrund passen |
| LMB 40/200 | deutlich größere Einzelsteine | stärker beanspruchte Abschnitte, Übergänge und Fußsicherungen |
| HMB 300/1000 | schwere Wasserbausteine | hoch belastete Deckwerke, starke Schiffs- oder Strömungseinwirkung |
| HMB 1000/3000 | sehr schwere Einzelsteine | Sonderbereiche mit hohen lokalen Lasten |
Die Tabelle ersetzt keine Berechnung. Sie verhindert aber einen typischen Denkfehler: Eine Zahlenfolge wie „5/40“ ist keine Korngröße in Millimetern. Bei LMB 5/40 geht es um eine Gewichtsklasse mit Steinen im Bereich von 5 bis 40 Kilogramm. Wer das mit einer CP-Klasse verwechselt, bestellt anderes Material als geplant.
Auch die Geräteseite wird schnell unterschätzt. LMB 5/40 kann ein Bagger mit passendem Schwenklöffel, Sortiergreifer oder Ladeschaufel noch wirtschaftlich verteilen. Bei LMB 40/200 ist kontrollierter Einbau bereits eine andere Aufgabe. Einzelsteine müssen gesetzt, nicht gekippt werden. HMB-Material fordert dann ausreichend Ausbrechkraft, Traglastreserven und einen Greifer, der die Steine nicht nur hebt, sondern an der Böschung kontrolliert ablegt.
Ein 8-Tonnen-Bagger kann für leichtere Wasserbausteine funktionieren. Für schwere Klassen am langen Stiel reicht „kann heben“ aber nicht. Die Lasttabelle gilt für definierte Stellung, Ausladung und Aufstandsfläche. Dazu kommen Böschungsneigung, weicher Untergrund und eine Maschine, die beim Setzen seitlich steht. Das ist keine Kleinigkeit. Das ist der Unterschied zwischen sauberer Leistung und umgestürztem Gerät.
Die Rohdichte gehört in die Ausschreibung
Die Rohdichte wird gern als Laborwert behandelt. Auf der Baustelle ist sie ein Kalkulationsfaktor. Sie beeinflusst die erforderliche Steinmasse, die Liefermenge, das Schüttvolumen und die Belastung für Transport und Gerät.
Bei gleicher äußerer Größe bringt ein dichterer Stein mehr Masse mit. Mehr Masse erhöht die Widerstandskraft gegen Anheben, Rollen und Verschieben. Deshalb geht die Rohdichte reziprok in die Bemessung ein: Steigt die Dichte, kann die erforderliche Steingröße für dieselbe Lagestabilität sinken. Umgekehrt wird ein leichteres Gestein nicht dadurch brauchbar, dass man es unter derselben Klassenbezeichnung liefert.
Für eine Bemessung nach den Grundlagen zur Bemessung von Böschungs- und Sohlensicherungen, kurz GBB, müssen im Leistungsverzeichnis mindestens eindeutig stehen:
- die gewählte Steinklasse nach DIN EN 13383,
- die geforderte Mindestrohdichte,
- der Bemessungswert, etwa D50 oder G50,
- die zulässige Korngrößen- beziehungsweise Massenverteilung,
- die geforderte Dicke der Deckschicht,
- Anforderungen an Frostbeständigkeit und Gesteinsqualität.
D50 oder G50 sind keine akademischen Abkürzungen für den Planordner. Sie definieren den mittleren Bemessungswert der Korn- oder Massenverteilung. Ohne diesen Wert kann der Lieferant zwar Steine liefern. Ob die Schüttung hydraulisch zur Planung passt, bleibt offen.
Bei Deckschichten liegt die Mindestdicke häufig im Bereich von 50 bis 70 Zentimetern. Das ist aber keine Universalvorgabe. Die erforderliche Dicke hängt von Steinformat, Schichtaufbau, Untergrund und Beanspruchung ab. Eine zu dünne Deckschicht verliert ihre innere Verzahnung. Dann reichen lokale Belastungen, um Steine aus dem Verband zu lösen.
Die billigste Tonne Wasserbaustein wird teuer, wenn sie zweimal bewegt oder nach dem ersten Hochwasser ersetzt wird.
Ohne Filterlage arbeitet die Deckschicht gegen sich selbst
Die sichtbaren Wasserbausteine bekommen die Aufmerksamkeit. Die Schichten darunter entscheiden, ob das System dauerhaft funktioniert. Eine Deckschicht aus korrekt klassierten Steinen kann trotzdem versagen, wenn Filter und Untergrund nicht passen.
Das Problem läuft fast immer gleich ab: Wasser bewegt sich durch die Fugen der Steinschüttung. Feinkörniger Boden wird mitgerissen. Hohlräume entstehen. Die Deckschicht sackt nach. An der Oberfläche sieht man zunächst nur eine kleine Mulde. Unterhalb hat der Untergrund bereits verloren.
Je nach Baugrund und Planung braucht die Ufersicherung deshalb eine abgestimmte Filterkonstruktion. Das kann ein mineralischer Filter aus abgestuften Körnungen sein oder ein geeignetes Geotextil. Was funktioniert, hängt von der Kornverteilung des anstehenden Bodens, der hydraulischen Belastung und dem Einbau ab.
Beim Einbau gilt eine klare Reihenfolge:
1. Böschung profilieren und tragfähig herstellen.
Lose Schichten, weiche Taschen und ungesicherte Böschungskanten bleiben nicht unter der Steinschüttung verborgen. Sie kommen später wieder hoch – als Setzung oder Rutschung.
2. Filterlage ohne Beschädigung einbauen.
Geotextil nicht mit der Baggerschaufel aufreißen. Überlappungen, Anschlüsse und Schutz gegen Durchstanzen gehören zur Ausführung. Ein einzelner Riss unter einer groben Schüttung kann zur Eintrittsstelle für Erosion werden.
3. Böschungsfuß sichern.
Der Fuß trägt das System. Wird er durch Strömung unterspült, kippt die Decklage nach. Gerade an Gewässersohlen, Übergängen und Kurven reicht es nicht, die sichtbare Böschung zu belegen.
4. Steine kontrolliert ablegen.
Abkippen aus Höhe trennt Kornbereiche, beschädigt Filterlagen und erzeugt Hohlräume. Wasserbausteine werden lageweise eingebaut. Große Einzelsteine gehören an ihre Position, nicht in einen Haufen.
5. Deckschicht prüfen, bevor das Gerät abrückt.
Gleichmäßige Schichtdicke, keine offenen Filterflächen, keine Feinmaterialnester, kein ungesicherter Übergang. Die Nacharbeit mit dem Bagger kostet vor Ort Minuten. Nach dem ersten Schadensereignis kostet sie Tage.
Diese Fehler ruinieren Ufersicherungen regelmäßig
Bei der Materialwahl und beim Einbau wiederholen sich dieselben Fehler. Sie sind vermeidbar. Sie entstehen nicht durch fehlende Maschinenleistung, sondern durch schlechte Vorbereitung.
Eine verfügbare Klasse wird zur geplanten Klasse erklärt
Das Lieferwerk hat LMB 10/60 am Lager, geplant wäre aber eine andere Massenklasse oder ein anderes Dichtefenster. Dann wird das Leistungsverzeichnis „praktisch ausgelegt“. Das ist keine praktische Lösung. Es ist eine Materialänderung mit Folgen für Stabilität und Nachweis.
Die Rohdichte steht nicht im Angebot
„Wasserbaustein aus Naturstein“ reicht nicht. Zwischen Gesteinen mit Rohdichten von etwa 2,3 bis 3,0 t/m³ liegt ein relevanter Bereich. Die Steinklasse allein beschreibt nicht jede Eigenschaft des Materials. Ohne Mindestrohdichte kann die geforderte hydraulische Leistung verfehlt werden.
Der Böschungsfuß wird zu knapp ausgeführt
Oft endet die Schüttung dort, wo der Bagger noch bequem arbeiten kann. Das Gewässer interessiert sich nicht für die Reichweite des Baggers. Es greift am Fuß an. Der Fuß muss nach Planung gesichert, eingebunden und an Sohle sowie Nachbarbereiche angeschlossen werden.
Zu viel Feinanteil zwischen den Steinen
Feinmaterial wird gern eingesetzt, um die Oberfläche „ruhiger“ zu machen. Unter Strömung kann es ausgespült werden. Dann verliert die Schüttung Volumen und Verzahnung. Die Decklage muss offen genug bleiben, um Wasserbewegungen zu beherrschen, aber stabil genug, um nicht auszuräumen. Das ist ein Bemessungs- und Einbauthema, kein Schönheitswettbewerb.
Falsches Anbaugerät am Bagger
Ein Standard-Tieflöffel ist kein universelles Setzgerät. Bei groben Steinen führt er zu unkontrolliertem Rollen und hoher Fallhöhe. Für definierte Lagen braucht es je nach Steinformat einen geeigneten Sortiergreifer, Steingreifer oder Löffel mit ausreichender Kontrolle. Die Literleistung der Hydraulik und die Traglast am tatsächlichen Arbeitsradius müssen dazu passen.
Ausschreibung, Lieferung und Einbau müssen dieselbe Sprache sprechen
Bei Wasserbausteinen scheitert ein Projekt selten an der Norm. Es scheitert daran, dass Planung, Einkauf, Lieferwerk und Kolonne mit unterschiedlichen Begriffen arbeiten. Der Planer denkt in Bemessungswerten. Der Einkauf in Tonnen. Der Lieferant in verfügbaren Klassen. Die Kolonne in Schütthöhe, Reichweite und Baggerstunden. Wenn diese Ebenen nicht zusammengeführt werden, entsteht Reibung auf der Baustelle.
Für die Ausführung ist eine einfache Arbeitslogik sinnvoll: Erst den hydraulischen und geotechnischen Nachweis sichern. Dann die Klasse nach DIN EN 13383 samt Rohdichte und Verteilung festschreiben. Danach Schichtdicke, Filter und Fußausbildung planen. Erst jetzt werden Transportwege, Zwischenlager, Baggergröße und Anbaugeräte kalkuliert.
Das ist keine Überorganisation. Wasserbausteine sind Massengut, aber sie verzeihen keine Massenabfertigung. Jede Tonne, die am falschen Ort liegt, muss mit Maschine wieder bewegt werden. Jede fehlende Tonne am Böschungsfuß wird später vom Wasser eingefordert.
Die richtige Steinklasse für die Ufersicherung ist daher nie einfach „groß genug“. Sie ist rechnerisch passend, normgerecht ausgeschrieben, zum Gestein mit seiner Rohdichte passend gewählt und mit der verfügbaren Gerätetechnik sauber eingebaut. Wer diese Kette schließt, baut eine Deckschicht. Wer sie unterbricht, baut eine spätere Schadstelle.
