Digitale Überwachung: Wie Sensorik die Stabilität von Bahndämmen revolutioniert

Vom Anker zum Algorithmus

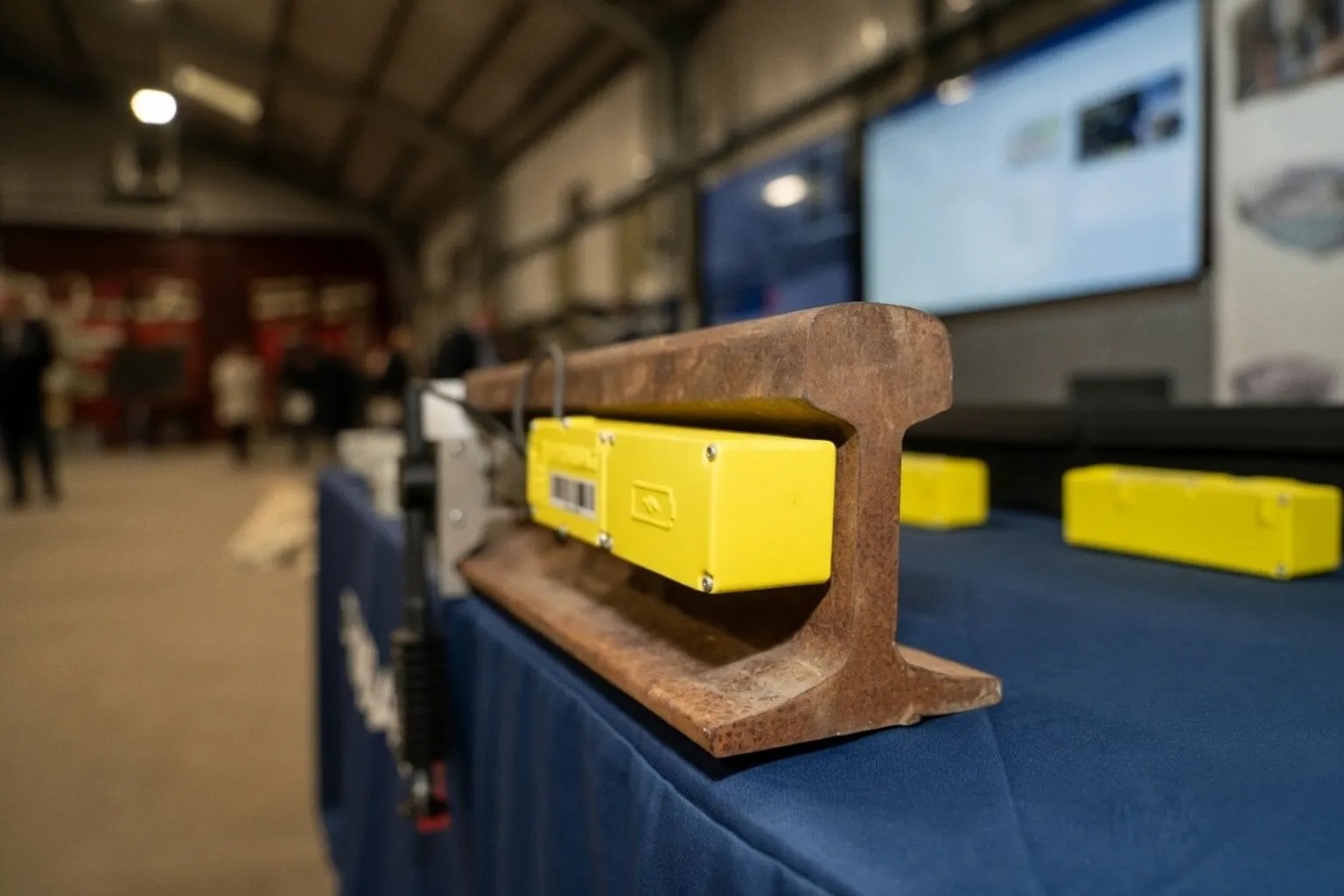

Vorgestellt wurde das Konzept kürzlich im Depot der Keighley & Worth Valley Heritage Railway in West Yorkshire. Was als Ergänzung zur klassischen Stabilisierung daherkommt, verändert die Begründungspflicht für Grundbauingenieure grundlegend.

Die Physik bleibt – die Lasten nicht

Boden nimmt keine Zugkräfte auf, Stahl schon. Diese Grundeinsicht der Bodenmechanik wird auch durch den noch so ausgeklügelten Algorithmus nicht außer Kraft gesetzt. Die Normung der Bodenanker Anfang der 1980er Jahre und der Durchbruch der Bodenvernagelung in den 1990er Jahren bilden bis heute das Rückgrat jeder ernstzunehmenden geotechnischen Stabilisierung. Was sich verändert hat, sind die Randbedingungen: höhere Achslasten, intensivere Niederschlagsereignisse und eine Erwartungshaltung an die Lebensdauer, die weit über die ursprüngliche Bemessung hinausgeht.

Das britische Schienennetz ist in dieser Hinsicht ein lehrreiches Extrembeispiel. Einschnitte und Dämme aus der viktorianischen Ära, häufig empirisch und nicht analytisch hergestellt, tragen heute Verkehrslasten, für die sie nie konzipiert wurden. DYWIDAG ist dort seit rund 35 Jahren aktiv. Die Geschäftsleitung betont, dass das Geschäft umsatzbezogen weiterhin überwiegend auf der klassischen Stabilisierung ruht – nicht auf dem Monitoring. Diese Gewichtung taugt durchaus als Spiegel für die hiesige Praxis, wo sensorische Überwachung im Erdbau noch immer die Ausnahme ist.

Wenn der Zugang die Bemessung bestimmt

In engen Einschnittsböschungen mit knapper Sockelbreite und geringer lichter Höhe scheitert jede ausgeklügelte Strategie an der Baulogistik. Wo konventionelle Großgeräte nicht hineinpassen, kommen kleine, seilwindenbetriebene Bohrgeräte zum Einsatz – die sogenannten „slow rigs", die auf verankerten Arbeitsbühnen und über Drahtseile statt über Baustraßen arbeiten. Etwa 20 Nägel oder Anker pro Schicht sind unter diesen Bedingungen realistisch; die Leistung ist respektabel, der Betrieb jedoch arbeitsintensiv und wartungsanfällig.

Diese Realität schlägt unmittelbar auf die Bemessung durch. Stabdurchmesser, Nagelabstände, die Wahl der Außenhaut und die Entwässerungsführung werden nicht mehr allein von der Statik diktiert, sondern von der Frage, was in der knappen Sperrpause überhaupt montierbar ist. Wer eine Bodenvernagelung plant, muss die Baulogistik bereits in der Vorplanung mitdenken – andernfalls entstehen Bemessungsergebnisse, die auf der Baustelle an der Realität der „slow rigs" scheitern.

Vom Sensor zum Sicherheitsnachweis

Der eigentliche Wert der vorgestellten Lösung liegt weniger im Algorithmus als in seiner Funktion als Beweismittel. Messende Anker und Nägel, die dauerhaft Daten über Last, Korrosion und Porenwasserdruck liefern, verändern die Begründungspflicht gegenüber Auftraggebern und Prüfingenieuren grundlegend. Nicht mehr nur die einmalige Abnahmeprüfung entscheidet, sondern die dokumentierte Langzeitleistung über Jahrzehnte.

Das ist eine Entwicklung, die nicht an der Kanalküste haltmacht. Auch hierzulande altern Steilböschungen, Autobahnanschnitte und Kanalböschungen unter wachsender hydraulischer Belastung. Sanierungsstrategien, die sich allein auf die Inaugenscheinnahme nach einem Starkregen stützen, nehmen ein Restrisiko in Kauf, das mit Blick auf die zu erwartende Niederschlagsentwicklung kaum kleiner werden wird. Die offene Frage lautet daher weniger, ob Sensorik in den Erdbau gehört, sondern ab welchem Bestandsalter und welcher Risikoklasse sie zur Pflicht wird.
