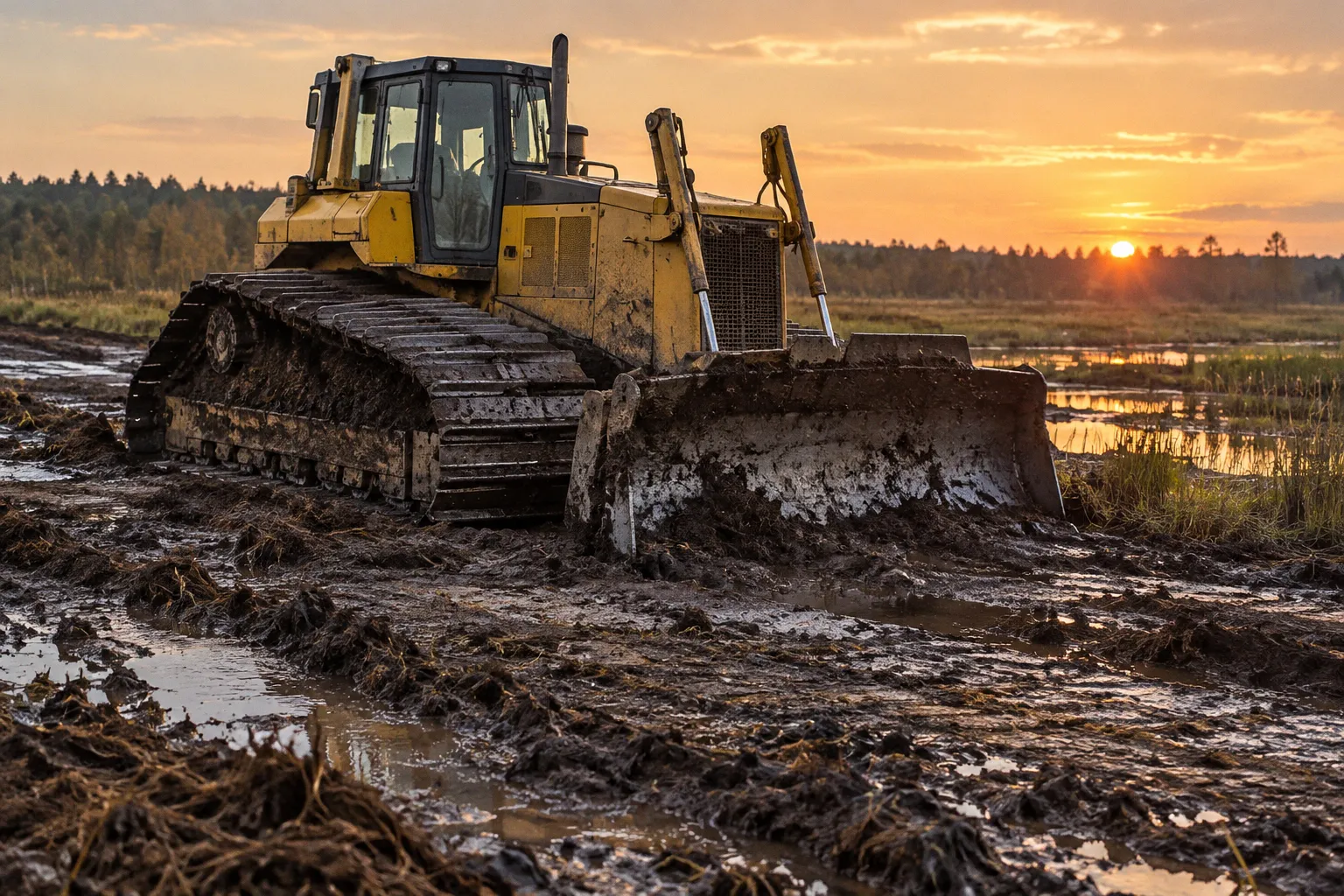

Moorraupe: Funktionsweise und Bodendruck im Tiefbau

Ob eine Raupe einsinkt, hängt auch von Bodenart, Wassergehalt, Schichtaufbau, Verdichtung und der tatsächlichen Aufstandsfläche ab. Aber die Größenordnung zeigt, worum es bei einer LGP-Raupe geht: weniger Spitzenlast pro Quadratzentimeter und damit ein geringeres Einsinkrisiko auf weichen Böden.

Eine Standard-Kettenraupe bringt es je nach Eigengewicht und Fahrwerksausführung auf deutlich höhere Werte. Auf Moorboden, in der Uferzone oder auf einer Baustraße nach starkem Regen reicht das, um stehen zu bleiben, tiefe Spuren zu ziehen und den Untergrund zu zerstören, den man gerade bearbeiten will. Die Moorraupe, in der Fachsprache LGP-Raupe (Low Ground Pressure), verschiebt die Belastung nach unten: breitere Bodenplatten, längeres Fahrwerk, mehr Aufstandsfläche. Das ist kein Marketing, sondern einfache Flächenphysik.

Bodendruck physikalisch: Warum eine Moorraupe nicht so schnell einsinkt

Bodendruck ist das Verhältnis von Maschinengewicht zu Aufstandsfläche. Vereinfacht gilt: Druck = Kraft / Fläche. Das Maschinengewicht verschwindet durch ein breiteres Fahrwerk nicht. Es wird nur auf eine größere Fläche verteilt.

Auf trockenem, tragfähigem und verdichtetem Untergrund ist dieser Unterschied für die Standsicherheit oft weniger entscheidend. Auf einer wassergesättigten Torfschicht, auf Lehmboden nach längerem Regen oder auf einer frisch aufgefüllten, noch nicht ausreichend verdichteten Tragschicht sieht das anders aus. Dort entscheidet die Belastung des Bodens mit darüber, ob die Maschine trägt, schiebt, Spuren bildet oder langsam einsinkt.

Eine Standard-Kettenraupe erzeugt je nach Einsatzgewicht und Bauform deutlich höhere Flächenpressungen als eine LGP-Ausführung. Bei leichteren Kompaktmaschinen können Werte im Bereich von etwa 0,43 kg/cm² auftreten, bei schweren Dozern auch mehr als 1,0 kg/cm². Solche Angaben sind technische Orientierungswerte, keine universelle Aussage für jede Maschine. Schon Bodenplattenbreite, Betriebsgewicht, Anbaugerät und die Verteilung des Gewichts verändern das Ergebnis.

Auf weichem Boden wird aus Druck ein Verformungsproblem. Die Kette schiebt die oberste Schicht vor sich her, drückt Wasser aus dem Porenraum und sinkt mit den einzelnen Bodenplatten ein. Gleichzeitig verschlechtert sich die Traktion. Die Maschine braucht mehr Kraft, gräbt sich stärker ein und hinterlässt eine Spur, die oft tiefer ist als der eigentliche Arbeitsbereich. Bei moorigen Böden kommt hinzu, dass der Untergrund kaum seitliche Stabilität bietet. Die Oberfläche sieht tragfähig aus, während darunter eine wassergesättigte, wenig belastbare Schicht liegt.

Eine LGP-Raupe senkt den Bodendruck typischerweise auf etwa 0,3 kg/cm² oder darunter. Das reduziert das Einsinkrisiko auf weichen Böden, ersetzt aber keine Beurteilung von Bodenart, Wassergehalt und Schichtaufbau.

Die Lösung ist nicht weniger Gewicht, sondern mehr Fläche. Genau das macht eine Moorraupe. Sie verteilt die Last über längere Ketten und breitere Platten, sodass die Belastung an der Kontaktfläche sinkt. Wie groß der Vorteil tatsächlich ausfällt, hängt von der konkreten Maschine und vom Baugrund ab. Eine breite Kette kann auf nassem Torf viel bewirken, auf einer vollständig verflüssigten Bodenschicht aber ebenfalls an ihre Grenzen kommen.

Warum kPa und kg/cm² nicht alles erklären

Im Mietpark oder im Datenblatt wird der Bodendruck häufig in kPa, kg/cm² oder psi angegeben. Die Einheiten lassen sich umrechnen, die praktische Aussage bleibt aber begrenzt, wenn der Baugrund unbekannt ist. Ein rechnerisch niedriger Bodendruck bedeutet nicht automatisch, dass jede Maschine auf jedem weichen Untergrund sicher arbeitet.

Entscheidend sind unter anderem:

• Bodenart: Torf, Schluff, Sand, Lehm und Ton reagieren unter Last unterschiedlich.
• Wassergehalt: Ein nasser bindiger Boden kann deutlich weniger Scherfestigkeit aufweisen als derselbe Boden im trockeneren Zustand.
• Schichtdicke: Eine dünne weiche Deckschicht über tragfähigem Untergrund verhält sich anders als ein mehrere Meter mächtiger Torfkörper.
• Lastverteilung: Anbaugeräte, gefüllte Schaufeln und seitliche Bewegungen verändern die Belastung einzelner Kettenbereiche.
• Fahrmanöver: Drehen auf der Stelle und abruptes Anfahren belasten den Boden stärker als eine ruhige Geradeausfahrt.

Der Bodendruck ist deshalb ein wichtiger Auswahlwert, aber keine Freigabe für den gesamten Einsatz. Wer die Maschine nur nach einem günstigen Zahlenwert auswählt, betrachtet lediglich einen Teil des Problems.

Technische Spezifikationen: Fahrwerk, Bodenplatten und Bauformen

Drei technische Hebel reduzieren den Bodendruck besonders deutlich.

1. Verbreiterte Bodenplatten: Moorraupen fahren mit deutlich breiteren Platten als Standardmaschinen. In vielen Ausführungen liegen die Plattenbreiten ungefähr zwischen 750 und 1000 mm, während Standardmaschinen häufig mit 500 bis 600 mm ausgerüstet sind. Mehr Breite bedeutet mehr Aufstandsfläche pro Kettenstrang.

2. Verlängertes Fahrwerk: Eine längere Bodenkontaktfläche verteilt das Maschinengewicht über mehr Quadratzentimeter. Bei vielen LGP-Ausführungen liegt die Aufstandslänge über der Standardversion. Der einzelne Kettenabschnitt wird dadurch weniger stark belastet.

3. Geeignete Geometrie und Profilierung: Form und Profil der Bodenplatten beeinflussen Traktion, Selbstreinigung und Spurbildung. Ein passendes Profil kann verhindern, dass sich zu viel Material in der Kette sammelt oder die Platte auf bindigem Boden wie ein Messer einschneidet.

Die Kombination dieser Maßnahmen reduziert die Flächenpressung. Wo eine Standardraupe je nach Klasse beispielsweise im Bereich von 0,6 bis 0,8 kg/cm² liegt, kann eine Moorraupe auf etwa 0,20 bis 0,30 kg/cm² kommen. Der konkrete Wert muss aus dem Datenblatt der Maschine stammen. Das gilt besonders dann, wenn ein Einsatz nahe Gewässern, auf Torf oder auf empfindlichen rekultivierten Flächen geplant ist.

Vergleich von Standard- und LGP-Fahrwerk

Breite Platten sind dabei nicht automatisch besser. Sie müssen zur Maschine, zum Fahrwerk und zum Einsatz passen. Zu breite Platten können auf festem Boden die Führung und die Traktion verschlechtern. Außerdem steigt die Belastung auf Kettenbolzen, Laufrollen und Leiträder, wenn die Maschine regelmäßig dort eingesetzt wird, wofür das Fahrwerk nicht gedacht ist.

Was die Aufstandsfläche in der Praxis verändert

Der theoretische Bodendruck wird meist mit einem statischen Maschinengewicht berechnet. Im Betrieb kommen dynamische Belastungen hinzu. Beim Abbremsen, beim Schwenken mit einem gefüllten Anbaugerät oder beim Überfahren einer Kante verteilt sich die Last nicht gleichmäßig über die gesamte Kettenlänge. Einzelne Bereiche werden dann stärker belastet als im Datenblatt vermutet.

Auch die Fahrtrichtung spielt eine Rolle. Eine ruhige Geradeausfahrt ist für den Boden meist günstiger als häufiges Wenden. Beim Drehen auf der Stelle schieben die Ketten seitlich über den Untergrund. Auf empfindlichem Moorboden kann dadurch trotz niedriger Flächenpressung eine starke Scherbelastung entstehen. Die Maschine sinkt vielleicht nicht tief ein, beschädigt aber die Oberfläche und verschiebt die oberen Bodenschichten.

Kennzeichnung im Mietpark: So erkennt man eine LGP-Raupe

LGP-Ausführungen werden herstellerübergreifend gekennzeichnet, allerdings nicht vollständig einheitlich. Wer im Mietpark, in einer Ausschreibung oder beim Händler die richtige Maschine braucht, sollte sich deshalb nicht allein auf die Modellbezeichnung verlassen.

In Produktbezeichnungen tauchen je nach Hersteller und Baureihe Kürzel wie „LGP“ oder „Wide Track“ auf. Bei manchen Baureihen gibt es eine eigene Modellvariante, bei anderen wird die Ausrüstung über ein Suffix oder über die Konfiguration des Fahrwerks beschrieben. Auch die Bezeichnung „Moorraupe“ ist nicht immer eine eindeutige technische Kategorie. Sie kann im Mietpark eine speziell ausgestattete Raupe oder eine Maschine mit besonders breitem Fahrwerk meinen.

Vor der Anmietung gehören deshalb mehrere Angaben zusammen:

• tatsächliches Betriebsgewicht der Maschine,
• Bodenplattenbreite und Ausführung des Profils,
• Aufstandslänge beziehungsweise Fahrwerkskonfiguration,
• angegebener Bodendruck in kPa, kg/cm² oder psi,
• zulässige Anbaugeräte,
• Einschränkungen für Asphalt, Schotter und felsigen Untergrund.

Wer nur auf den Produktnamen schaut, kann eine Standardraupe als LGP-Variante einplanen. Das wird teuer, wenn die Maschine auf dem Moor nach kurzer Strecke stehen bleibt und geborgen werden muss. Umgekehrt ist eine breite Spezialmaschine unnötig teuer, wenn sie den gesamten Einsatz auf einem tragfähigen Planum verbringt.

Einsatzgebiete: Wo die Moorraupe arbeitet

Die Moorraupe ist kein Allrounder, sondern ein Werkzeug für definierte Baugrundverhältnisse. Sie spielt ihre Stärke aus, wenn der Untergrund vorhanden, aber nur begrenzt tragfähig ist und die Arbeiten trotzdem mit einer Kettenmaschine ausgeführt werden müssen.

Typische Einsatzfälle im Tief- und Erdbau sind:

1. Moor- und Torfboden: Beim Leitungsbau in empfindlichen Flächen, bei Drainagearbeiten am Moorrand oder bei Renaturierungsprojekten ist eine geringe Flächenpressung oft Voraussetzung dafür, dass die Maschine überhaupt an den Arbeitsbereich gelangt. Dabei müssen Zufahrt, Wendepunkte und Rückweg genauso berücksichtigt werden wie die eigentliche Baugrube.

2. Ufer- und Wasserbau: An Böschungen von Seen, Gräben und Rückhaltebecken ist der Boden häufig aufgeweicht. Eine LGP-Raupe kann den Abstand zum Wasserbauwerk verringern, ohne den Randbereich so stark zu belasten wie eine Standardmaschine. Die Böschung bleibt trotzdem ein geotechnisch kritischer Bereich; niedriger Bodendruck ersetzt keine standsichere Arbeitsplattform.

3. Baustraßen nach Niederschlag: Auf lehmigem oder tonigem Untergrund kann eine Standardraupe schnell durchdrehen und tiefe Spuren ziehen. Die LGP-Ausführung reduziert die Flächenpressung und damit häufig die Spurtiefe. Sie kann eine fehlende Baustraße aber nicht vollständig ersetzen, wenn der Untergrund strukturell zu schwach ist.

4. Landschaftsbau auf rekultivierten Flächen: Lockere Oberböden, geringe Schichtstärken und empfindliche Vegetationsbereiche verlangen einen vorsichtigen Umgang mit dem Untergrund. Hier zählt jede Verringerung der punktuellen Belastung, besonders bei Rückwärtsfahrten und beim Wenden.

5. Forstwegebau in Nassbereichen: Bei Rückegassen und bei der Wegeinstandsetzung kann ein LGP-Fahrwerk das nutzbare Wetterfenster vergrößern. Es macht aus einem nassen Untergrund jedoch keinen tragfähigen Baugrund. Werden die Spuren trotz breiter Ketten tiefer, muss die Arbeit unterbrochen oder der Weg technisch verbessert werden.

In allen Fällen gilt: Die Moorraupe reduziert nicht das Maschinengewicht, sondern verteilt es. Sie ist kein Amphibienfahrzeug. Ein vollständig flüssiger Boden, in dem auch die breite Platte keinen ausreichenden Widerstand findet, bleibt tabu. Wer das ignoriert, arbeitet am Ende mit Bergungsgerät statt mit der Maschine, die eigentlich den Erdbau erledigen sollte.

Arbeitsweise auf weichem Boden

Auf weichem Untergrund entscheidet nicht nur die Wahl der Maschine, sondern auch deren Bedienung. Gleichmäßige Fahrbewegungen, möglichst wenige Richtungswechsel und eine vorausschauende Routenplanung entlasten den Boden. Bereiche, in denen die Kette bereits sichtbar einsinkt, sollten nicht durch wiederholtes Hin- und Herfahren verdichtet oder weiter aufgerissen werden.

Vor dem ersten Arbeitsgang sollte klar sein:

• Wo fährt die Maschine auf die Fläche?
• Wo kann sie drehen, ohne den Randbereich zu überlasten?
• Wie wird sie wieder herausgeführt?
• Wo stehen andere Maschinen und Lasten?
• Welche Bereiche dürfen nicht befahren werden?

Diese Fragen wirken banal, sind bei weichem Baugrund aber entscheidend. Eine LGP-Raupe kann den Zugang ermöglichen. Wenn der Bagger, der Dumper oder der Transportzug danach auf einer zu schwachen Zufahrt feststeht, ist der Vorteil der Moorraupe schnell wieder verloren.

Grenzen: Wo die Moorraupe fehl am Platz ist

Wer eine Moorraupe auf hartem Untergrund einsetzt, zahlt doppelt: einmal in der Miete, einmal in der Instandhaltung. Das breite und verlängerte Fahrwerk ist für eine andere Aufgabe konstruiert. Es bringt auf tragfähigem Boden nicht automatisch mehr Leistung.

Drei Grenzen sind besonders deutlich:

• Fels und stark verdichteter Boden: Breite Platten können sich auf unebenem, hartem Untergrund stärker verwinden. Die Kette verliert unter Umständen an sauberem Kontakt, und die Belastung von Platten, Bolzen und Laufrollen steigt. Der Grip wird nicht zwangsläufig besser, nur weil mehr Stahl auf dem Boden liegt.
• Steile Hanglagen mit hartem Untergrund: Auf einem felsigen oder sehr festen Hang kann die breite Platte die Vorteile des niedrigen Bodendrucks nicht ausspielen. Entscheidend sind dann Traktion, Maschinengeometrie, Schwerpunkt und die sichere Führung der Maschine. Rutschen lässt sich nicht durch Gegenlenken kompensieren.
• Lange Transporte auf befestigten Straßen: Breite Platten erhöhen den Rollwiderstand und können die Fahrbahn beschädigen. Für längere Umsetzungen wird die Maschine in der Regel transportiert, statt sie über Asphalt von Baustelle zu Baustelle fahren zu lassen.

Die Regel ist einfach: Moorraupe auf weichem Boden, Standardraupe auf tragfähigem Boden. Wer beides braucht, mietet zweimal oder wechselt die Bodenplatten, falls der Hersteller diese Umrüstung für die betreffende Maschine zulässt. Ein Wechsel ist allerdings kein spontaner Handgriff auf jeder Baustelle. Dafür müssen Zeit, geeignete Montagebedingungen und die Freigaben des Herstellers berücksichtigt werden.

Die Maschine entscheidet nach dem Untergrund, nicht nach der Verfügbarkeit. Eine Standardraupe kann auf Moor stehen bleiben; eine Moorraupe kann auf Fels unnötig viel Fahrwerksverschleiß erzeugen.

Verschleiß, Wartung und Wirtschaftlichkeit

Das breite Fahrwerk ist nicht geschenkt. Drei Kostenfaktoren schlagen bei einer Moorraupe zusätzlich zu Buche:

• Miete: LGP-Varianten liegen je nach Region, Maschinenklasse und Saison häufig über der Standardversion mit vergleichbarer Leistung. Die Preisdifferenz ist sinnvoll, wenn sie Bergung, Bodenschäden und zusätzliche Baustraßenarbeiten verhindert. Ohne klaren Untergrundvorteil wird sie zur unnötigen Ausgabe.
• Plattenverschleiß: Auf abrasivem Untergrund wie Sand, Schotter oder gebrochenem Fels nutzen sich breite Platten schneller ab. Mehr Kontaktfläche bedeutet dort nicht automatisch eine längere Lebensdauer. Kanten, Stege und Profil werden durch Reibung und Stoßbelastung beansprucht.
• Fahrwerksreparaturen: Verbogene Platten, verschlissene Kettenbolzen, beschädigte Buchsen und überlastete Laufrollen sind typische Schadensbilder bei einer Moorraupe, die regelmäßig auf hartem Boden eingesetzt wurde. Ersatzteile und Reparaturen können bei Spezialfahrwerken entsprechend aufwendig sein.

In der TCO-Rechnung schlägt das vollständig durch. Eine Moorraupe auf dem falschen Untergrund ist pro Betriebsstunde deutlich teurer als eine Standardmaschine am passenden Einsatzort. Umgekehrt kann die teurere LGP-Miete wirtschaftlich sein, wenn dadurch eine Bergung vermieden, der Oberboden geschützt oder der Bauablauf auf einer empfindlichen Fläche überhaupt erst möglich wird.

Die Auswahl nach Baugrund, nicht nach Lieferzeit, ist deshalb die wirtschaftlichere Disziplin im Mietpark. Entscheidend ist nicht, welche Raupe gerade verfügbar ist, sondern welche Maschine die Arbeit mit möglichst wenigen Folgeschäden erledigt.

Wartung vor und nach dem Einsatz

Vor jeder Schicht auf weichem Boden gehören mindestens drei Prüfungen zum Programm:

• Plattenbreite und Profil kontrollieren: Beschädigte oder stark abgenutzte Platten verändern die Aufstandsfläche und die Traktion. Bei deutlichem Materialverlust oder verbogenen Platten ist ein Austausch sinnvoller, als den Einsatz mit eingeschränkter Fahrwerkswirkung fortzusetzen.
• Kettenspannung prüfen: LGP-Fahrwerke haben viel Bodenkontakt und reagieren empfindlich auf eine falsche Spannung. Zu lose Ketten verlieren an Führung und Traktion, zu straffe Ketten belasten Bolzen, Buchsen und Laufrollen.
• Laufrollen und Leiträder kontrollieren: Ungleichmäßiger Verschleiß kann die Lastverteilung im Fahrwerk verschlechtern. Eine eingelaufene oder beschädigte Laufrolle beeinflusst nicht nur die Lebensdauer, sondern kann auch den Lauf der Kette verändern.

Nach dem Einsatz kommt die Reinigung. Moorboden und Schlamm setzen sich in den Kettengliedern fest, trocknen ein und wirken anschließend wie Schleifpaste an Bolzen und Buchsen. In den Zwischenräumen können sich außerdem Steine oder Holzreste verklemmen. Eine tägliche Kontrolle und Reinigung gehören deshalb nicht zur Kür, sondern zum normalen Programm bei der Vermietung und beim Betrieb.

Auch die Rückgabe an den Mietpark sollte sauber dokumentiert werden. Beschädigte Platten, ungewöhnliche Geräusche, ungleichmäßiger Kettenlauf oder auffällige Erwärmung an Laufrollen sind Angaben, die der Vermieter vor dem nächsten Einsatz kennen muss. So lässt sich verhindern, dass ein bereits angegriffenes Fahrwerk auf der nächsten Baustelle weiter verschleißt.

Position

Eine Moorraupe ist kein Komfortmerkmal und kein Bonus für schlechtes Wetter. Sie ist eine Maschine für eine spezifische Bodenphysik und erfüllt ihre Aufgabe nur dann wirtschaftlich, wenn der Untergrund ihre Konstruktion verlangt. Auf weichem, wassergesättigtem oder moorigem Boden senkt sie den Bodendruck typischerweise auf etwa 0,3 kg/cm² oder darunter und reduziert damit das Einsinkrisiko. Ob der Einsatz sicher funktioniert, hängt trotzdem von Bodenart, Wassergehalt, Schichtaufbau, Arbeitsweise und Lastverteilung ab.

Auf hartem, tragfähigem Untergrund ist die Moorraupe meist die falsche Wahl. Das Fahrwerk verschleißt vorzeitig, die Maschine arbeitet durch ihre Bauform weniger wendig und die höhere Miete rechnet sich nicht automatisch. Eine niedrige Flächenpressung ist kein universeller Vorteil, sondern ein technischer Vorteil für den passenden Boden.

Wer im Mietpark oder in der Ausschreibung die Wahl hat, prüft zuerst den Baugrund, dann die Maschine. Wer die Maschine zuerst nach Verfügbarkeit auswählt, zahlt hinterher – in Bergung, Reparatur und verlorenen Stunden. Das ist keine pauschale Grenzwertrechnung, sondern Flächenphysik, die auf der Baustelle sichtbar und in der Abrechnung spürbar wird.
