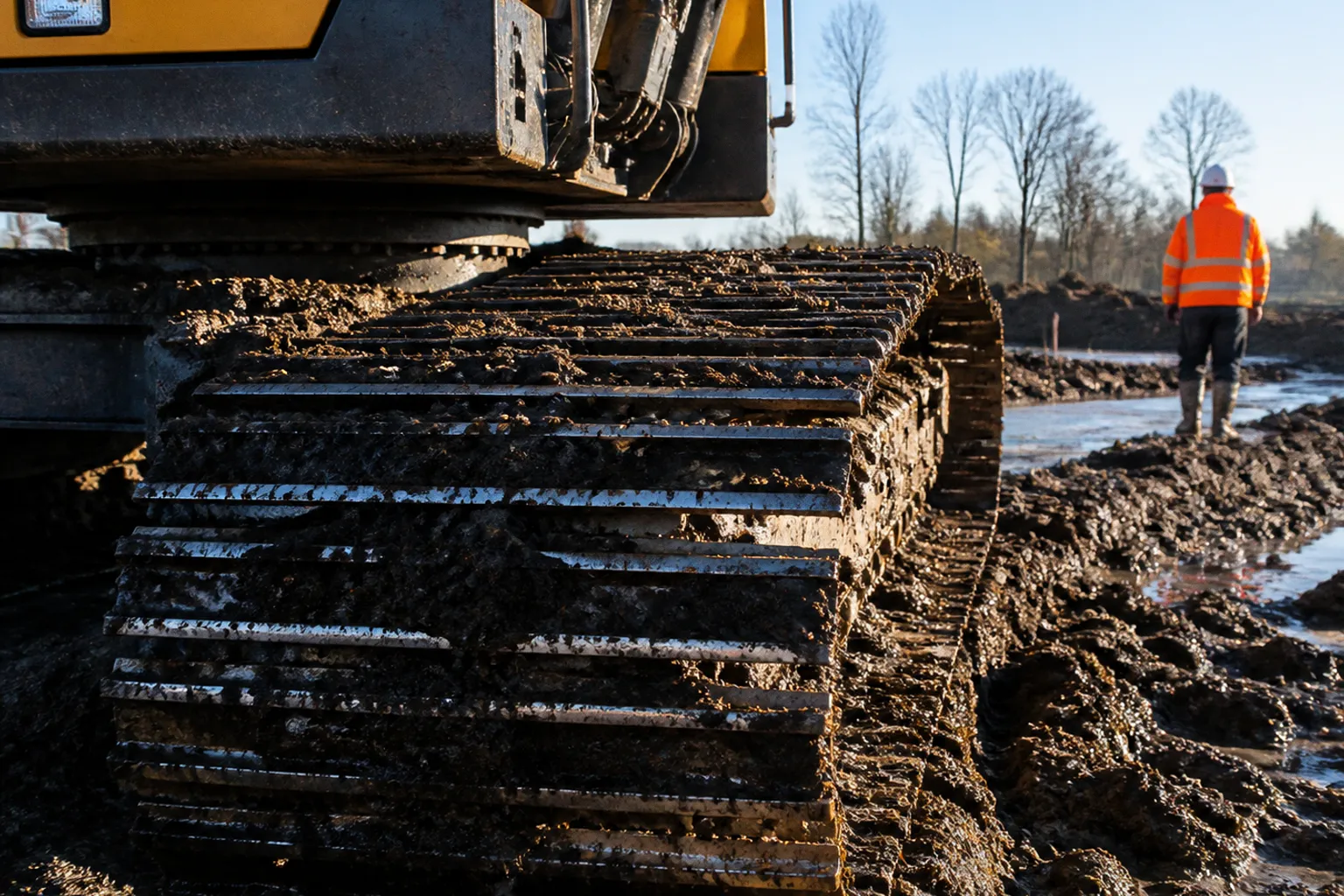

Moorraupeneinsatz: Bodencheck vor dem Baustart

Die maßgebende Schädigung beginnt häufig früher: Der Untergrund wird unter der Kettenlast überbeansprucht, Porenwasser wird verdrängt, die Scherfestigkeit nimmt ab und eine zuvor scheinbar stabile Arbeitsebene verliert ihre Tragreserve.

Ein belastbarer Moorraupeneinsatz-Bodentragfähigkeits-Check muss deshalb vor dem Baustart mehrere Größen zusammenführen. Entscheidend sind nicht allein das Maschinengewicht oder die Breite der Ketten, sondern das Zusammenwirken von Flächenpressung, Bodenfeuchte, Schichtenaufbau, Böschungsgeometrie, Wasserandrang und Lastverteilung. Gerade im Deichbau, bei der Ufersicherung und bei Arbeiten auf Moor- oder Auenböden führt eine unzureichende Beurteilung infolgedessen nicht nur zu Geländeschäden. Sie kann die Standsicherheit des Bauwerks und die Arbeitssicherheit der gesamten Baustelle beeinträchtigen.

Flächenpressung: Warum breite Ketten den Untergrund entlasten

Die erste technische Größe ist die Flächenpressung. Sie beschreibt vereinfacht, welche Kraft eine Maschine über ihre tatsächlich wirksame Aufstandsfläche in den Boden einleitet. Für die Beurteilung ist daher nicht nur die Gesamtmasse des Baggers relevant, sondern auch die Kettenlänge im Bodenkontakt, die Kettenbreite, die Lastverteilung während des Schwenkens und die zusätzliche Belastung durch Aushub, Anbaugerät oder abgelegtes Material.

Ein Raupenfahrzeug verteilt seine Last grundsätzlich günstiger als ein Radfahrzeug, weil die Aufstandsfläche deutlich größer ist. Breite Moorraupen reduzieren die Flächenpressung zusätzlich. Das verhindert jedoch nicht automatisch jede Verformung. Ein organischer, wassergesättigter Boden kann bei niedriger Flächenpressung dennoch große Setzungen zeigen, wenn die Scherfestigkeit des Bodens gering ist oder die Last über längere Zeit einwirkt.

Für einen 24-Tonnen-Bagger liegt die Flächenpressung bei breiten Raupen in einem genannten Vergleich bei ungefähr 0,39 kg/cm². Mit normalen Raupen werden etwa 0,52 kg/cm² erreicht. Der Unterschied ist bautechnisch erheblich, weil die Spannungsspitzen im oberflächennahen Boden geringer ausfallen. Die Werte dürfen allerdings nicht als allgemeingültige Herstellerdaten für jede Maschine verstanden werden. Anbaugerät, Auslegerstellung, Grabtiefe, Schwenkbewegung und die tatsächliche Aufstandsfläche verändern die Lastsituation.

Bodendruck einer Moorraupe überschlägig berechnen

Für eine erste Plausibilitätsprüfung kann die mittlere Flächenpressung aus Maschinengewicht und Aufstandsfläche abgeschätzt werden:

Flächenpressung = Maschinengewichtskraft / wirksame Kettenaufstandsfläche

In der Praxis ist diese Gleichung nur der Ausgangspunkt. Die statische Mittelpressung bildet nicht ab, dass beim Schwenken des Oberwagens eine Kette stärker belastet wird. Ebenso wenig erfasst sie dynamische Effekte beim Anfahren, Bremsen oder Aufnehmen eines schweren Löffelinhalts. Bei Arbeiten an Böschungen kommt zusätzlich eine hangabwärts gerichtete Komponente hinzu. Dadurch kann die Maschine nicht nur in den Boden drücken, sondern den Untergrund seitlich abscheren.

Für die Auswahl einer Moorraupe oder eines Raupenbaggers sollten deshalb mindestens folgende Angaben vorliegen:

• Betriebsgewicht einschließlich typischer Ausrüstung und Anbaugerät,
• Kettenbreite und tatsächlich nutzbare Aufstandsfläche,
• zulässige Bodenpressung laut Maschinen- oder Vermieterdaten,
• Schwerpunktlage bei den vorgesehenen Arbeitsbewegungen,
• maximaler Arbeitsradius und mögliche Lasten im ausgefahrenen Zustand,
• Steigung, Querneigung und Abstand zu Böschungskanten,
• geplante Standdauer am jeweiligen Arbeitsort.

Die mittlere Flächenpressung ist somit kein Freibrief für das Befahren. Sie zeigt lediglich, wie die Maschine den Untergrund im Idealfall belastet. Ob dieser Untergrund die Last aufnehmen kann, hängt von seiner Zusammensetzung und seinem Wasserzustand ab.

Breite Ketten senken die Flächenpressung. Sie ersetzen weder den Tragfähigkeitsnachweis noch die Beurteilung von Scherfestigkeit und Böschungsabstand.

Bodenfeuchte und Saugspannung: Der Wasserzustand entscheidet

Bei nassen Böden ist der Wassergehalt allein als Beurteilungsgröße häufig nicht ausreichend. Aussagekräftiger kann die Saugspannung sein. Sie beschreibt, mit welcher Kraft das Wasser im Boden gehalten wird. Niedrige Werte zeigen an, dass die Poren weitgehend mit Wasser gefüllt sind und der Boden nur geringe zusätzliche Belastungen aufnehmen kann.

Für den Baustellenbetrieb sind insbesondere folgende Bereiche maßgebend:

Die Grenzbereiche sind nicht als universelle Erlaubnis zu lesen. Ein Wert über 10 cbar macht einen Moorboden nicht automatisch tragfähig. Torf, Mudde, schluffige Auenablagerungen und weiche Klei- oder Feinsedimente reagieren unterschiedlich. Auch die Messstelle muss repräsentativ sein. Ein trockenerer Oberboden neben einer mit Wasser gefüllten Senke beschreibt nicht die Verhältnisse unter der Kette.

Was bei der Feuchtemessung häufig falsch läuft

Ein einzelner Messwert am Rand der Baustelle genügt nicht. Bei Wasserbauarbeiten wechseln die Bodenverhältnisse oft auf kurzer Strecke, bedingt durch ehemalige Gewässerläufe, verfüllte Gräben, Torflinsen oder unterschiedlich mächtige Deckschichten. Die Messung sollte daher entlang der geplanten Fahr- und Arbeitsbereiche erfolgen.

Besonders kritisch sind:

1. Übergänge zwischen Bodenarten

Eine tragfähigere Sandlinse kann abrupt in weichen Torf oder Schluff übergehen. Die Maschine steht dann möglicherweise mit einer Kette auf einer tragenden und mit der anderen auf einer nachgiebigen Schicht.

2. Bereiche mit wechselndem Wasserstand

Nach Niederschlägen, Überstauung oder einer Absenkung des Wasserspiegels ändern sich Porenwasserdruck und Konsistenz. Die Oberfläche kann abtrocknen, während der darunterliegende Boden unverändert weich bleibt.

3. Böschungsfüße und ehemalige Grabenstrukturen

Dort konzentrieren sich Wasserzuflüsse und Schichtgrenzen. Eine optisch ebene Fläche kann unterhalb der Grasnarbe eine deutlich geringere Scherfestigkeit aufweisen.

4. Fahrspuren von Vorarbeiten

Bereits verdichtete oder aufgewühlte Bereiche verhalten sich nicht einheitlich. In einer Spur kann sich Wasser sammeln; daneben kann der Boden durch wiederholte Überfahrt an Tragfähigkeit verlieren.

Die Messung der Saugspannung muss deshalb mit einer bodenmechanischen Einschätzung verbunden werden. Bei größeren Deich- oder Uferbaumaßnahmen sind zusätzlich Aufschluss, Schichtenansprache und gegebenenfalls Labor- oder Feldprüfungen erforderlich. Eine rein visuelle Beurteilung nach dem Grundsatz „Die Oberfläche sieht fest aus“ ist bei wassergesättigten Böden nicht belastbar.

Tragfähigkeit ist mehr als die zulässige Bodenpressung

Die Flächenpressung beschreibt die vertikale Beanspruchung. Für die Standsicherheit der Maschine ist jedoch auch die Scherfestigkeit des Bodens entscheidend. Sie bestimmt, ob der Untergrund die eingeleiteten Kräfte ohne seitliches Ausweichen aufnehmen kann.

Bei einem Arbeitsvorgang mit schräg stehendem Ausleger oder gefülltem Löffel entstehen Kräfte, die nicht senkrecht nach unten wirken. Die Kette kann den Boden dann lokal abscheren. Das Risiko steigt bei:

• seitlichem Schwenken über die Böschungskante,
• Arbeiten mit großer Reichweite,
• Anheben oder Ziehen schwerer Lasten,
• Querfahrt auf geneigtem Gelände,
• abruptem Anfahren oder Bremsen,
• ungleichmäßiger Aufstandsfläche,
• Wasserzutritt unterhalb der Arbeitsebene.

Auf organischen Böden ist dieser Zusammenhang besonders problematisch. Torf kann bei geringer Flächenpressung zunächst eine begrenzte Last tragen und sich anschließend zeitabhängig verformen. Das Wasser wird aus den Poren verdrängt, die Setzung nimmt zu und die Kette verliert ihre ursprüngliche Aufstandsgeometrie. Dadurch kann sich die Last auf eine kleinere Fläche konzentrieren, wodurch die Flächenpressung wiederum ansteigt.

Eine solche Entwicklung ist selbstverstärkend: Die Einsenkung verkleinert die tragende Fläche, die höhere lokale Belastung verursacht weitere Verformung. Wird gleichzeitig Wasser in Richtung einer Böschung oder eines Grabens verdrängt, kann die Scherfuge seitlich ausgebildet werden.

Hinweise auf eine bereits überbeanspruchte Arbeitsebene

Der Maschinist und die Bauleitung sollten Veränderungen des Untergrunds nicht erst bei einer sichtbaren Schrägstellung der Maschine bewerten. Frühzeichen sind:

• neue, tiefer werdende Kettenspuren,
• seitlich austretendes Wasser an den Spurrändern,
• wellenförmig aufgewölbter Boden neben der Fahrspur,
• schräg stehende oder gegeneinander versetzte Ketten,
• Risse parallel zur Böschungskante,
• plötzlich zunehmender Kraftbedarf beim Lenken oder Wenden,
• Verschieben von Matratzen oder Geobaustoffen,
• Ablösung der Grasnarbe vom Unterboden.

Treten diese Anzeichen auf, ist die Fahrt nicht einfach mit reduzierter Geschwindigkeit fortzusetzen. Die Ursache muss geklärt werden. Eine geringere Geschwindigkeit reduziert zwar dynamische Einwirkungen, beseitigt aber keine fehlende Tragfähigkeit.

Sicherheitsabstände an Gruben, Gräben und Böschungen

Im Wasserbau wird häufig nahe an Gewässern, Baugruben, Leitungsgräben oder temporären Abgrabungen gearbeitet. Gerade dort kann eine Maschine den Untergrund nicht nur unmittelbar unter den Ketten belasten. Ihre Lasten wirken in den angrenzenden Bodenbereich hinein und können eine vorhandene Böschung destabilisieren.

Für das Aufstellen und Fahren von Baumaschinen an Gruben und Gräben sind die Schutzabstände nach DIN 4124 einzuhalten, sofern kein gesonderter rechnerischer Nachweis vorliegt. Der Abstand wird nicht nach optischem Eindruck festgelegt. Maßgebend sind unter anderem Baugrund, Böschung, Grabentiefe, Sicherungsart und Maschinenlast.

Eine vermeintlich feste Kante kann durch Unterspülung, Austrocknung, Frost-Tau-Wechsel oder vorausgegangene Erschütterungen geschwächt sein. Im Bereich von Deichen und Ufern kommt hinzu, dass Wasserströmungen innere Erosion verursachen können. Der sogenannte hydraulische Grundbruch ist zwar ein spezieller Versagensmechanismus, zeigt aber deutlich, weshalb Wasserandrang und Baugrund nicht getrennt betrachtet werden dürfen: Steigt der hydraulische Gradient, kann die wirksame Spannung im Boden abnehmen. Der Boden verliert dann einen Teil seiner stabilisierenden Wirkung.

Arbeitsbereich vor dem Einsatz festlegen

Vor dem Aufstellen einer Moorraupe oder eines Raupenbaggers sollte die Bauleitung daher einen klar abgegrenzten Arbeitsbereich festlegen. Dieser umfasst nicht nur die Fahrspur, sondern auch:

• den Schwenkbereich des Oberwagens,
• den Ablagebereich für Aushub und Baustoffe,
• Zufahrten und Wendestellen,
• Abstände zu Böschungsoberkanten und Grabenrändern,
• Flucht- und Rettungswege,
• Bereiche mit möglicher Unterspülung,
• Zonen, die bei steigenden Wasserständen überflutet werden können.

Die Grenze zwischen sicherer Arbeitsebene und unzulässigem Bereich muss auf der Baustelle sichtbar und verständlich markiert sein. Ein Abstand, der bei gerader Fahrt ausreicht, kann beim Schwenken oder bei seitlicher Lastaufnahme ungenügend sein.

Gefährdungsbeurteilung vor dem Maschineneinsatz

Auf nicht tragfähigem oder stark wassergesättigtem Untergrund ist vor dem Maschineneinsatz eine Gefährdungsbeurteilung erforderlich. Dies ergibt sich aus den Anforderungen des Arbeitsschutzgesetzes und der Betriebssicherheitsverordnung. Sie muss die konkrete Maschine, den konkreten Boden und den vorgesehenen Arbeitsablauf zusammenführen.

Eine brauchbare Gefährdungsbeurteilung beantwortet nicht nur die Frage, ob eine Moorraupe grundsätzlich geeignet ist. Sie muss unter anderem klären:

1. Welche Bodenarten liegen im Arbeitsbereich vor?

Die Schichtenfolge und mögliche Wechsel müssen bekannt oder ausreichend untersucht sein.

2. Welche Wasserverhältnisse sind zu erwarten?

Dazu gehören Grundwasser, Sickerwasser, Überstauung, Tide- oder Pegelschwankungen und mögliche Zuflüsse aus angrenzenden Flächen.

3. Welche Lasten entstehen tatsächlich?

Das Betriebsgewicht allein genügt nicht. Anbaugeräte, Lasten im Löffel, abgelegtes Material und Bewegungszustände sind einzubeziehen.

4. Wie wird die Arbeitsebene hergestellt?

Baggermatratzen, Kiespisten und Geobaustoffe wirken als Lastverteiler, benötigen aber selbst einen geeigneten Aufbau und eine ausreichende Überlappung.

5. Wie wird bei einer Verformung reagiert?

Abbruchkriterien, Rückzugswege und die Zuständigkeit für die Freigabe müssen vor Beginn feststehen.

6. Wie verändern sich die Bedingungen während der Arbeit?

Niederschlag, steigender Wasserstand oder das Freilegen wasserführender Schichten können die ursprüngliche Beurteilung unwirksam machen.

Die Gefährdungsbeurteilung ist damit kein einmalig abgelegtes Formular. Bei erkennbaren Veränderungen des Bodens oder des Wasserstands muss sie angepasst werden.

Eine Arbeitsebene ist nicht deshalb tragfähig, weil sie die erste Überfahrt ohne sichtbaren Schaden überstanden hat. Entscheidend ist, ob sie auch unter der vorgesehenen Arbeitslast und bei veränderten Wasserverhältnissen ausreichend standsicher bleibt.

Baggermatratzen, Kiespisten und Geobaustoffe als Lastverteiler

Wenn der natürliche Untergrund die Maschinenlast nicht direkt aufnehmen kann, muss die Last verteilt oder die Arbeit von einer tragfähigeren Ebene aus durchgeführt werden. Im Wasserbau kommen dafür insbesondere Baggermatratzen, temporäre Kiespisten und Geobaustoffe zum Einsatz.

Baggermatratzen

Baggermatratzen vergrößern die wirksame Aufstandsfläche und überbrücken kleinere Unebenheiten. Ihre Wirkung hängt davon ab, ob sie flächig und ausreichend stabil aufliegen. Liegen einzelne Elemente auf weichem, ungleichmäßigem Untergrund oder entstehen offene Fugen, können sich lokale Lastspitzen ausbilden.

Vor der Freigabe sollte deshalb geprüft werden:

• ob die Matratzen für das Maschinengewicht und die Arbeitsbewegungen ausgelegt sind,
• ob die Auflagefläche ausreichend eben und frei von Hohlräumen ist,
• ob die Elemente gegen Verschieben und Verkanten gesichert sind,
• ob die Fahrtrichtung und der Schwenkbereich berücksichtigt wurden,
• ob beschädigte oder durchfeuchtete Bauteile ausgesondert werden.

Bei starkem Wasserandrang kann eine Matte außerdem aufschwimmen oder unterspült werden. Die Konstruktion muss deshalb nicht nur vertikale Druckkräfte, sondern auch die Einwirkungen aus Wasserströmung und Umlagerung aufnehmen können.

Kiespisten

Eine Kiespiste kann eine tragfähigere Arbeitsebene herstellen, ist aber kein beliebiges Aufschütten von Mineralgemisch. Der Untergrund muss hinsichtlich Entwässerung, Geometrie und Setzungsverhalten beurteilt werden. Wird Kies direkt auf weichen Torf oder Schluff geschüttet, kann das Material in den Untergrund einsinken. Die Piste verliert ihre Dicke und damit einen Teil ihrer lastverteilenden Wirkung.

Sinnvoll ist eine kontrollierte Herstellung mit festgelegter Körnung, ausreichender Schichtdicke und geeigneter Verdichtung. Die Verdichtung darf jedoch nicht mit einer starren Vorgabe verwechselt werden. Bei sehr weichen oder wassergesättigten Böden kann eine intensive Verdichtungsarbeit Porenwasserüberdrücke erzeugen und dadurch die kurzfristige Stabilität verschlechtern. Das Verdichtungsziel muss zum Boden und zum Bauzustand passen; die Proctorverdichtung ist dabei ein Prüf- und Bezugsverfahren, nicht automatisch die richtige Baustellenmaßnahme für jede Nassfläche.

Geobaustoffe

Geotextilien und Geogitter können Trenn-, Filter- oder Bewehrungsfunktionen übernehmen. Ein Trennvlies verhindert beispielsweise, dass sich Kies und weicher Untergrund vermischen. Eine bewehrte geosynthetische Konstruktion kann die Zugkräfte aufnehmen und die Lastverteilung verbessern. Ihre Wirkung entsteht jedoch nur im Zusammenspiel mit einem geeigneten mineralischen Aufbau und einer korrekten Verlegung.

Auf die folgenden Punkte kommt es an:

• ausreichende Überlappung und sichere Verbindungen,
• Schutz vor Beschädigung durch scharfkantiges Material,
• faltenfreie und lagegerechte Verlegung,
• Berücksichtigung von Zugrichtung und Lastabtrag,
• ausreichende Überdeckung vor dem Befahren,
• Kontrolle nach Starkregen oder Wasserstandsänderungen.

Ein Geobaustoff macht einen ungeeigneten Untergrund nicht unmittelbar zu tragfähigem Baugrund. Er verändert den Lastabtrag. Ob dies ausreicht, muss aus der geplanten Maschinenlast, der Schichtdicke und den Bodenkennwerten abgeleitet werden.

Vorgehensweise für den Bodencheck

Der Bodencheck sollte vor dem Einsatz in einer nachvollziehbaren Reihenfolge erfolgen. Dadurch wird vermieden, dass die Maschinenwahl vor der Baugrundbeurteilung feststeht und die technischen Randbedingungen nachträglich an das Gerät angepasst werden.

1. Arbeitsbereich aufnehmen

Zunächst werden Fahrwege, Standplätze, Schwenkbereiche, Böschungen, Gräben und mögliche Rückzugswege eingemessen oder eindeutig festgelegt. Bei Deichen sind Kronenbreite, Böschungsneigungen, Bermen und Schutzstreifen zu berücksichtigen. Bei Uferarbeiten kommen Wasserlinie, Böschungsfuß und mögliche Kolke hinzu.

2. Baugrund und Wasserzustand erfassen

Die Bodenarten, Schichtgrenzen und Wasserverhältnisse werden abschnittsweise aufgenommen. Die Saugspannung ist an repräsentativen Stellen zu messen. Werte unter 6 cbar bedeuten: Der Boden ist tropfnass; Befahren und Erdarbeiten sind dort nicht zulässig. Im Bereich von 6 bis 10 cbar darf nur von Baggermatratzen oder Kiespisten aus gearbeitet werden. Bei höheren Werten bleibt die Entscheidung von Bodenart, Maschinentyp und der technischen Bewertung abhängig.

3. Maschine und Arbeitszustand bestimmen

Es wird nicht nur die Maschine im Transportzustand betrachtet. Zu bewerten sind die Belastungen beim Fahren, Wenden, Schwenken, Heben und Ablegen. Für die Auswahl einer Moorraupe zur Miete sollten daher nicht nur Reichweite und Einsatzgewicht abgefragt werden, sondern auch Kettenabmessungen, zulässige Bodenpressung und Einsatzgrenzen des konkreten Modells.

4. Flächenpressung und Standsicherheit abgleichen

Die aus Gewicht und Aufstandsfläche ermittelte mittlere Flächenpressung wird den verfügbaren Baugrundkennwerten und der geplanten Arbeitsebene gegenübergestellt. Zusätzlich wird geprüft, ob seitliche Kräfte, Böschungsnähe oder eine ungleichmäßige Lastverteilung maßgebend werden.

5. Lastverteilung herstellen

Falls der natürliche Boden die Last nicht sicher aufnehmen kann, werden Baggermatratzen, Kiespisten oder Geobaustoffe nach einem festgelegten Aufbau eingesetzt. Die Konstruktion muss vor der Maschinenfreigabe kontrolliert werden. Einzelne Matten auf einer ansonsten unbefestigten Fläche lösen das Problem nur punktuell.

6. Abbruch- und Kontrollkriterien festlegen

Die Arbeiten werden unterbrochen, wenn sich Spurrinnen vertiefen, Wasser austritt, die Arbeitsebene wandert, der Böschungsabstand unterschritten wird oder die Maschine sichtbar ungleich steht. Nach Starkregen, Pegelanstieg oder einer längeren Unterbrechung ist die Fläche erneut zu bewerten.

Typische Fehler beim Arbeiten auf nassem Untergrund

Die häufigsten Fehler beruhen nicht auf fehlender Maschinentechnik, sondern auf einer falschen Übertragung von Erfahrungen aus trockenen Baustellenverhältnissen.

Die Maschine wird nach dem Gewicht statt nach der Bodenpressung ausgewählt.

Ein leichter Bagger mit schmalen Ketten kann den Boden ungünstiger beanspruchen als ein schwereres Gerät mit breiter Aufstandsfläche. Umgekehrt kann auch eine breite Raupe bei sehr geringer Scherfestigkeit versagen.

Der Oberboden wird mit dem tragfähigen Baugrund verwechselt.

Eine geschlossene Grasnarbe kann den ersten Kontakt stabilisieren. Sie trägt jedoch nicht zwingend die darunterliegende wassergesättigte Schicht. Wird sie zerstört, verschlechtert sich der Lastabtrag häufig deutlich.

Die erste erfolgreiche Überfahrt wird als Nachweis verstanden.

Kurzfristig kann der Boden eine Last aufnehmen, während sich die Setzung zeitabhängig entwickelt. Wiederholte Überfahrten und das Wenden an derselben Stelle erhöhen die Beanspruchung.

Baggermatratzen werden ohne Untergrundvorbereitung verlegt.

Hohlräume, Wasserlinsen und ungleichmäßige Auflager führen dazu, dass einzelne Matratzen deutlich stärker belastet werden als vorgesehen.

Der Schwenkbereich wird nicht in die Tragfähigkeitsbewertung einbezogen.

Beim Arbeiten verändert sich die Lastverteilung laufend. Ein Standplatz, der bei eingefahrenem Ausleger genügt, kann bei maximaler Reichweite oder seitlichem Schwenken kritisch werden.

Abstände zu Gräben und Böschungen werden nach Augenmaß gewählt.

Ohne rechnerischen Nachweis gelten die Schutzabstände nach DIN 4124. Eine scheinbar stabile Kante kann unter Maschinenlast versagen, insbesondere wenn Wasser die Böschung zusätzlich schwächt.

Die Normen werden nur als Formalität behandelt.

DIN 19712 für Hochwasserschutzdeiche, die einschlägigen Richtlinien der Bundesanstalt für Wasserbau sowie DIN 4124 bilden keine austauschbaren Papieranforderungen. Sie ordnen die technischen Risiken unterschiedlichen Bauzuständen zu. Gerade bei temporären Baustraßen und Zwischenzuständen ist diese Betrachtung entscheidend.

Einordnung in Deichbau und Hochwasserschutz

Im Hochwasserschutz ist der Maschinenstandort Teil des Bauwerkszustands. Eine Fahrspur auf der Deichkrone, eine Abgrabung am Böschungsfuß oder eine Kiespiste auf der Wasserseite können die Druck- und Strömungsverhältnisse verändern. Das gilt auch dann, wenn die Maßnahme nur vorübergehend angelegt wird.

Bei Deicharbeiten sind deshalb die Anforderungen der DIN 19712 und die einschlägigen Vorgaben der zuständigen Planung und Bauüberwachung heranzuziehen. Für Maßnahmen an Gewässern können zusätzlich wasserrechtliche, naturschutzfachliche und betriebliche Randbedingungen gelten. Diese ersetzen keine bodenmechanische Beurteilung, ergänzen sie aber um die Auswirkungen auf Gewässerquerschnitt, Abfluss, Ufer und Schutzfunktion.

Bei der Gewässerrenaturierung ist die Situation häufig besonders anspruchsvoll. Das Ziel besteht oft darin, Ufer abzuflachen, Nebengerinne anzulegen oder Sohlsubstrat einzubauen. Dafür werden Böden bewegt, die bewusst nass bleiben sollen. Die Maschine muss dort arbeiten, ohne die neue Gewässerstruktur durch übermäßige Verdichtung, Fahrspuren oder Uferabbrüche wieder zu zerstören.

Auch bei Spundwand- oder Schleusenbau ist der Moorraupeneinsatz nicht isoliert zu betrachten. Rammarbeiten, Aushub und temporäre Auflasten können Porenwasserdruck und Verformungen beeinflussen. Ein tragfähiger Standplatz für den Bagger muss daher mit dem Bauablauf der übrigen Gewerke abgestimmt werden.

Vor der Freigabe: Die entscheidenden Fragen

Vor dem Baustart sollten Bauherr, Geräteführer und verantwortliche Bauleitung dieselbe technische Grundlage haben. Folgende Fragen müssen beantwortet sein:

• Ist der Boden im vorgesehenen Fahr- und Arbeitsbereich untersucht oder zumindest abschnittsweise fachgerecht beurteilt?
• Liegt die Saugspannung unter 6 cbar und ist der Bereich damit für Befahren und Erdarbeiten gesperrt?
• Befindet sich die Saugspannung zwischen 6 und 10 cbar und ist deshalb eine Arbeit von Baggermatratzen oder Kiespisten vorgesehen?
• Sind die Bodenart, die Scherfestigkeit und mögliche Schichtwechsel bekannt?
• Wurde die Flächenpressung der konkreten Maschine einschließlich Anbaugerät betrachtet?
• Sind Schwenken, Heben, Wenden und seitliche Lasten in die Beurteilung einbezogen?
• Sind die Schutzabstände nach DIN 4124 eingehalten oder durch einen gesonderten Nachweis ersetzt?
• Ist die Arbeitsebene gegen Verschieben, Unterspülung und Aufweichen gesichert?
• Liegt die Gefährdungsbeurteilung für den Maschineneinsatz auf nicht tragfähigem Untergrund vor?
• Sind Abbruchkriterien und Rückzugswege festgelegt?
• Wird nach Niederschlag, Pegelanstieg oder sichtbaren Bodenverformungen erneut freigegeben?

Bleibt eine dieser Fragen unbeantwortet, sollte die Maschine nicht einfach auf Verdacht an den Einsatzort gebracht werden. Ein alternatives Gerät, eine zusätzliche Lastverteilung oder eine abschnittsweise Bauweise kann technisch sinnvoller sein als der Versuch, die vorhandene Planung mit höherem Risiko durchzusetzen.

Fazit

Der sichere Moorraupeneinsatz beginnt nicht mit dem Starten des Motors, sondern mit der Beurteilung des Bodens. Flächenpressung, Saugspannung, Scherfestigkeit und Wasserandrang müssen als zusammenhängendes System bewertet werden. Breite Raupen verringern den Kontaktflächendruck und können Bodenschadverdichtungen reduzieren; sie beseitigen jedoch keine fehlende Tragfähigkeit und verhindern keinen hydraulisch oder seitlich bedingten Bodenbruch.

Für nasse Gebiete gilt daher eine klare Reihenfolge: Baugrund erfassen, Wasserzustand messen, Maschine im tatsächlichen Arbeitszustand bewerten, Lastverteilung planen und Sicherheitsabstände festlegen. Erst danach ist der Baustart fachlich vertretbar. Im Deich- und Hochwasserschutz ist diese Disziplin besonders notwendig, weil eine temporäre Fahrspur oder ein falsch gewählter Standplatz nicht nur den Boden beschädigen, sondern die Schutzfunktion des gesamten Bauabschnitts beeinflussen kann.
