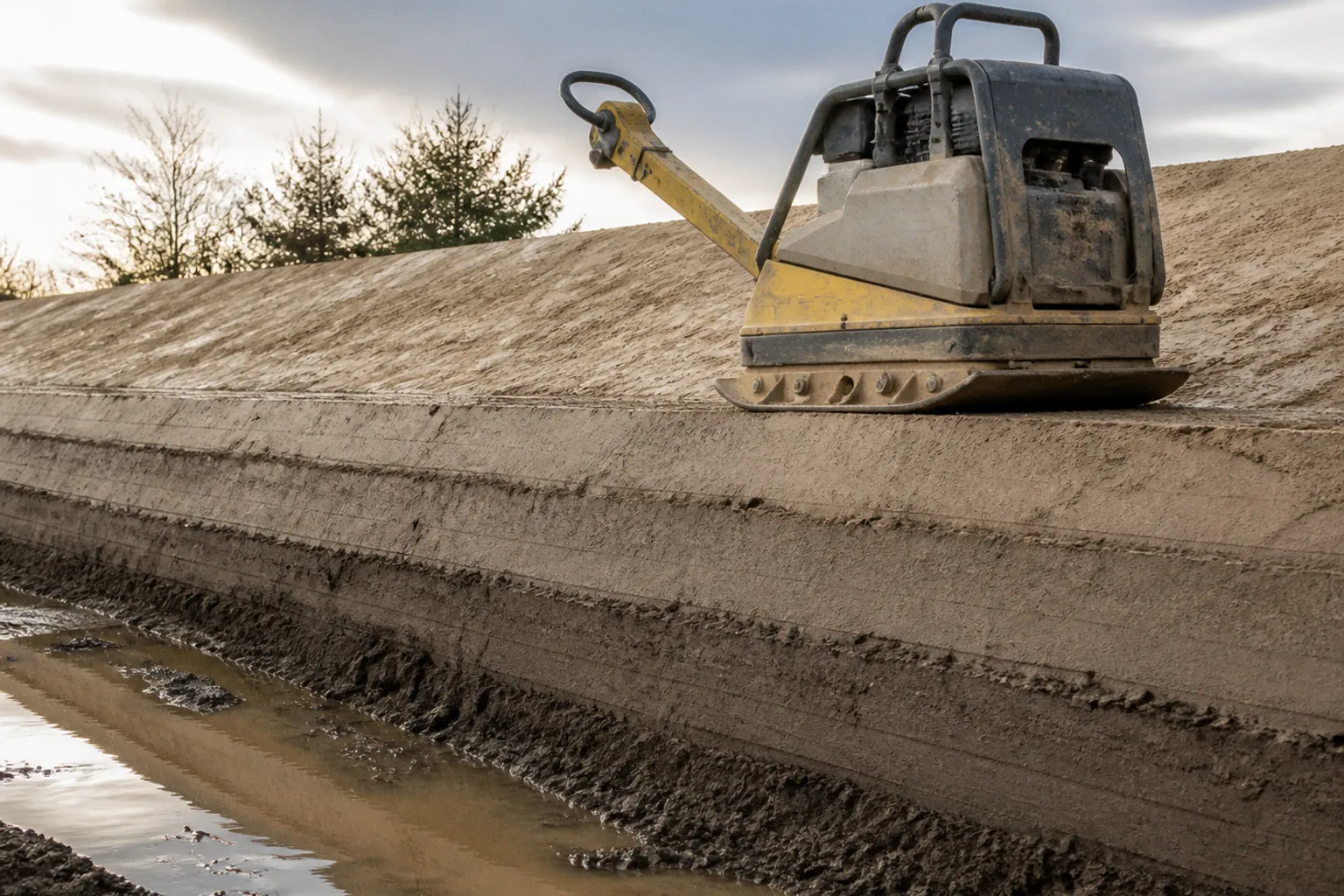

Deichbau: Typische Fehler bei der Bodenverdichtung vermeiden

Wer auf der Baustelle weiterhin mit 40 oder 50 Zentimeter starken Lagen arbeitet, baut gegen das Regelwerk und produziert genau die Schwachstellen, die bei einem Hochwasser als Gleitfuge, Setzungsriss oder weicher Kern zutage treten. Die Vorgabe ist klar: Im Deichbau darf der Boden nach ZTV-W 205 nur in Lagen von höchstens 30 cm Dicke eingebaut und verdichtet werden. Das ist keine Empfehlung, sondern eine verbindliche Vorgabe, die auf langjährigen Erkenntnissen zur bodenmechanischen Leistungsfähigkeit unterschiedlicher Schüttmaterialien beruht – und die auch in den einschlägigen Regelwerken für Küsten- und Hochwasserschutz wie den EAK 2002 und der DIN 19712 ihren Niederschlag gefunden hat.

Schichtdicke und Verdichtungsgrad: Wo die ZTV-W 205 den Korridor setzt

Mit der Schichtdicke korrespondiert der geforderte Mindestverdichtungsgrad. Die ZTV-W 205 schreibt für Dämme und Deiche gleichermaßen für grobkörnige Böden wie GE, SE, GW, SW, GI und SI als auch für gemischt- und feinkörnige Böden wie GU, GT, SU, ST, OH und OK einen Verdichtungsgrad von Dpr = 1,0 vor. Die im Feld erreichte Trockendichte muss also der 100-Prozent-Referenzdichte entsprechen, die im Proctorversuch nach DIN 18127 an einer vergleichbaren Probe bestimmt wurde. Für Klei, den klassischen bindigen Deichbaustoff im Küstenschutz, gilt nach EAK 2002 ein Verdichtungsgrad von Dpr ≥ 95 % – und das auf einer Bodencharge, deren organische Bestandteile (Glühverlust) im Regelfall unter 10 % bleiben und maximal 15 % erreichen dürfen. Über 15 % Glühverlust ist Klei kein Deichbauklei im regelwerkskonformen Sinn mehr, sondern ein Material mit rasch zunehmender Setzungs- und Erosionsanfälligkeit.

Wer im Deichbau mehr als 30 cm pro Lage einbaut, spart keine Zeit, sondern erzeugt einen Schaden, der unter Wasserauflast nicht mehr zu kitten ist.

Die Versuchung auf der Baustelle ist nachvollziehbar: höhere Schlagkraft, der Wunsch, in einer Schicht mehr wegzubekommen, der Blick auf den Wetterbericht, der noch zwei trockene Tage verspricht. Jede Lage jenseits der 30 cm fördert jedoch die innere Erosion. In der unteren Hälfte einer zu dicken Schicht erreicht die Verdichtungsenergie nicht mehr die erforderliche Tiefe, selbst wenn die Oberfläche sauber geschlossen wirkt. Was oben als Verdichtungserfolg aussieht, ist unten ein Hohlraum mit Überverdichtung an der Kruste und Unterverdichtung im Kern – eine Sandwich-Struktur, die bei der nächsten Hochwasserbelastung als Bruchfuge aufgeht.

Ein Blick auf die Praxis verdeutlicht das Problem: Bei einer 50-cm-Schicht aus bindigem Boden reicht die Energie einer handelsüblichen Schaffußwalze erfahrungsgemäß nur etwa 20 bis 25 cm tief. Die untere Hälfte bleibt weich, die obere wird überverdichtet, und der scheinbar dichte Belag bricht beim ersten Belastungsfall auf. Der Kontrollausstechzylinder mag an der Oberfläche korrekte Werte liefern – in 30 cm Tiefe sieht die Realität anders aus. Diese Diskrepanz zwischen Oberflächendichte und Kerndichte ist der Grund, warum die ZTV-W 205 die Schichtdicke nicht als Richtwert, sondern als harte Grenze formuliert.

Gleitfugen zwischen den Lagen: Warum die Oberflächenbehandlung keine Kosmetik ist

Ein Deichkörper ist nur so standsicher wie seine schwächste Trennfläche. In der täglichen Baupraxis wird die Profilierung der Lagenoberfläche zwischen den einzelnen Schüttlagen häufig als kosmetische Arbeit behandelt – die nächste Schicht werde das schon walzen. Doch genau hier entsteht die zweite große Fehlerquelle: glatte Trennflächen, die unter Wasserauflast als bevorzugte Sickerwege wirken und die Scherfestigkeit des gesamten Deichquerschnitts herabsetzen.

Wer eine fertig verdichtete Schicht nicht vor dem Aufbringen der nächsten Lage mit einer Aufreißkralle, einer Fräse oder durch gezieltes Ankerreiben auflockert, baut eine Gleitfuge regelrecht ein. Die untere, dichte Schicht wirkt dann wie eine Schmierschicht für die obere, und das Scherversagen folgt einer horizontalen Bruchlinie, die erheblich weniger Widerstand bietet als der homogen verzahnte Boden. Im Hochwasserfall wandert das Wasser bevorzugt entlang dieser Fugen, die Sickerlinie steigt, und der Deich verliert seine rückwärtige Standsicherheit. Genau dieses Szenario ist es, das in den Schadensanalysen vergangener Hochwasser – etwa nach den Ereignissen an Elbe und Donau – immer wieder als dominanter Versagensmechanismus identifiziert wurde.

Die Faustregel ist einfach: Eine glatte, geschlossene Oberfläche einer verdichteten Lage ist im Deichbau kein Qualitätsmerkmal, sondern ein Risiko. Die oberen ein bis zwei Zentimeter sollten vor dem nächsten Einbau aufgeraut, angerissen oder angefräst werden, sodass die neue Lage Korn an Korn in die alte greift. Auf bindigen Böden erledigt das häufig der nächste Übergang mit der Schaffußwalze, auf grobkörnigen Böden ist die Aufrauung mit der Ankerkralle der Regelfall. Wird das versäumt, hilft auch die beste Walze nichts – die Verdichtung endet an der Schichtgrenze.

Praktisch relevant wird das Thema besonders bei mehrtägigen Bauunterbrechungen. Eine fertig verdichtete Kleilage, die über Nacht abtrocknet oder durch Regen aufgeweicht wird, bildet eine Oberfläche, die entweder versiegelt oder aufgeweicht ist. In beiden Fällen reicht eine bloße Überfahrt mit der Walze nicht aus. Die veränderte Oberfläche muss abgetragen oder aufgebrochen werden, bevor die nächste Schicht aufkommt – ein Arbeitsschritt, der im Terminplan oft schlicht fehlt und auf der Baustelle dann als „Zeitverlust" übersprungen wird. Der Zeitgewinn ist jedoch trügerisch: Jede nicht aufgeraute Trennfläche ist ein Pfad, entlang dem Wasser unter Druck in den Deichkörper eindringt und dort langsam arbeitet, bis die kritische Belastung kommt.

Die richtige Walze für den richtigen Boden: Gerätewahl mit Augenmaß

Hier zeigt sich, wie groß der Abstand zwischen Theorie und Baustelle mitunter ist. Die ZTV-W 205 lässt sich auf jeder Vorbesprechung zitieren, die Gerätewahl entscheidet jedoch der Baggerfahrer nach dem, was der Gerätelieferschein ihm mitgibt. In der Konsequenz landet auf bindigen Böden wie Klei oder Ton immer wieder die Glattmantelwalze – sei es, weil sie gerade verfügbar ist, sei es, weil der Polier „mit der schon immer gearbeitet hat". Das Ergebnis ist eine oberflächliche Versiegelung ohne jede Tiefenwirkung. Die Walze drückt den Boden glatt, die Poren in der unteren Schicht bleiben offen, und von Lage zu Lage entsteht ein Stapel glatter Platten, der bei Durchfeuchtung genau jene Gleitfugen produziert, die im vorangegangenen Abschnitt beschrieben wurden.

Die Alternative ist konsequent: Schaffußwalzen oder Stampffußwalzen kneten den bindigen Boden, brechen die Oberfläche auf und verzahnen die Lagen miteinander. Die Fußspitzen dringen in die oberste Schicht ein und erzeugen eine raue, verzahnte Kontaktfläche, die der nächsten Lage Halt gibt. Bei der Auswahl der Geräte hilft eine ehrliche Zuordnung:

Entscheidend ist nicht das Maschinengewicht allein, sondern die Kombination aus statischer Last, Frequenz und Flächendruck. Auf bindigen Böden versagt eine schwere Vibrationswalze mit glatter Mantelfläche ebenso wie eine leichte Stampffußwalze auf gut drainierten Sanden. Wer die Maschine nach Verfügbarkeit wählt, baut in der Regel gegen das Material. Auf der sicheren Seite liegt, wer die Geräteliste vor Maßnahmenbeginn mit der Bodenkennlinie abgleicht und gegebenenfalls eine Schaffußwalze zusätzlich anfordert, auch wenn der Mietpreis für eine zweite Maschine auf den ersten Blick wehtut.

Ein häufiger Praxisfehler, der in diesem Zusammenhang immer wieder auftaucht: Die Vibrationswalze wird auch bei feuchtem, bindigem Boden eingesetzt, „weil sie schneller arbeitet". Tatsächlich führt die Vibration bei bindigen Böden zu einer Verdichtung, die nach dem Abschalten der Maschine wieder zusammenfällt – der Boden pumpt sich auf. Die scheinbar höhere Flächenleistung ist eine Illusion, die bei der Kontrollprüfung zusammenbricht. Eine Schaffußwalze mit fünf bis acht Übergängen bei korrektem Wassergehalt liefert ein Ergebnis, das nach Tagen und Wochen noch hält.

Wassergehalt und Porenwasserüberdruck: Der Proctor-Wert ist keine Verhandlungsbasis

Bei der Verdichtung von Klei und tonigen Böden entscheidet der Wassergehalt über Erfolg oder Misserfolg, häufig noch vor der Gerätewahl. Der Proctor-Wassergehalt wPr markiert den Punkt, an dem die Verdichtungsenergie das beste Ergebnis erzielt: Das Porenwasser wirkt als Schmiermittel, ohne die Bodenkörner auseinanderzudrücken. Weicht der tatsächliche Wassergehalt deutlich nach oben ab, absorbiert das freie Porenwasser einen wachsenden Anteil der Verdichtungsenergie. Die Trockendichte sinkt, der Boden pumpt unter der Walze, und das Sichtbare ist eine wellige, seitlich ausweichende Oberfläche.

Was im Proctortopf als Diagramm endet, hat auf der Deichbaustelle handfeste Konsequenzen. Der steigende Porenwasserüberdruck verringert die effektive Spannung im Korngerüst und damit die Scherfestigkeit des Bodens. Im Extremfall reicht das Eigengewicht der aufgebrachten Lage aus, um eine Rutschung auszulösen – ein Böschungsgrundbruch, der bei einer flach geneigten Außenböschung durchaus im Bereich des Möglichen liegt. Die Reaktion vieler Kollegen, in dieser Lage „einfach mehr Wasser zur besseren Verdichtung" zuzugeben, ist das Gegenteil von dem, was die Bodenkunde verlangt. Eine Erhöhung des Wassergehalts über den Proctor-Optimalwert hinaus erleichtert die Verdichtung nicht, sie produziert Instabilität.

Die günstigste Stunde der Deichbaustelle ist die, in der der Polier den Einbau stoppt, weil der Wassergehalt nicht passt.

Auch das umgekehrte Extrem – zu trockener Boden – führt zu Problemen, die in der Praxis manchmal übersehen werden. Bei zu geringem Wassergehalt fehlt die Schmierwirkung des Porenwassers, die Körner lassen sich nicht mehr gegeneinander verschieben, und die Verdichtungsenergie wird in Form von Rissen und Bruchkanten sichtbar. Der Boden bröselt statt zu fließen, und die erreichte Dichte bleibt unter dem Proctor-Optimalwert. Auf der Deichbaustelle zeigt sich das durch ein Aufspringen der Oberfläche nach dem Walzübergang – ein klares Signal, dass die Feuchte nicht passt und nachgeregelt werden muss.

Auf der Baustelle bedeutet das: Vor jeder Schicht ist der aktuelle Wassergehalt zu prüfen, nicht erst bei der Eigenprüfung. Einfache Feldmethoden – Handprobe, Fühlprobe mit dem Spaten, Trockenschrankprobe in der Baustellenbox – geben frühzeitig Aufschluss. Liegt der Wassergehalt oberhalb des Proctor-Werts, ist eine Bauunterbrechung die wirtschaftlichste Entscheidung, auch wenn der Terminplan dagegen spricht. Wird in den kommenden Tagen durch Lüften und Wenden der Wassergehalt angepasst, lässt sich die Schicht später regelwerkskonform einbauen. Wird dagegen nass weitergebaut, zahlt der Auftraggeber die Rechnung später doppelt – in der Sanierung, im Rechtsstreit und im beschädigten Vertrauen der Anlieger.

Qualitätskontrolle: Warum das Ausstechzylinder-Verfahren an Grenzen stößt

Die letzte, oft unterschätzte Fehlerquelle liegt nicht im Einbau, sondern in der Eigen- und Kontrollprüfung. Das Ausstechzylinder-Verfahren hat sich über Jahrzehnte als Standardmethode etabliert: Ein genormter Stahlzylinder wird in den verdichteten Boden getrieben, der Inhalt entnommen, gewogen und im Trockenschrank die Trockenmasse bestimmt. Bei homogenen, feinkörnigen Böden mit geringer Lagerungsdichte liefert das Verfahren brauchbare Ergebnisse. Sobald der Boden aber stark verdichtet ist oder grobe Bestandteile enthält, wird die Methode unzuverlässig. Der Zylinder weicht groben Körnern aus, das Volumen wird falsch erfasst, die Trockendichte fällt scheinbar zu niedrig aus – oder der Zylinder lässt sich gar nicht erst vollständig in den Boden treiben.

Die ZTV-W 205 reagiert auf diese Schwäche und empfiehlt für präzisere Messungen das Flüssigkeitsersatz-Verfahren. Dabei wird ein Loch in den verdichteten Boden ausgehoben, das Aushubvolumen mit Wasser aus einem kalibrierten Behälter bestimmt und durch Wiegen des Aushubs die Trockenmasse ermittelt. Das Verfahren toleriert grobe Bestandteile, liefert auch in stark verdichteten Böden reproduzierbare Werte und ist in der Vorbereitung kaum aufwendiger als die Zylinderentnahme. Voraussetzung ist ein Wasservolumen von mindestens 6 Litern pro Messung, um die Messgenauigkeit im relevanten Dichtebereich zu halten.

Eine weitere Falle lauert in der Probennahmefrequenz. Wer auf einer 500 Meter langen Deichbaustelle nur drei oder vier Punkte beprobt, dokumentiert Anekdoten, keine Qualität. Die ZTV-W 205 gibt hierzu Vorgaben, die in der Praxis häufig als unverbindlicher Richtwert missverstanden werden. In Wahrheit sind es Mindestwerte, die bei inhomogenen Böden, schwankenden Wassergehalten oder erkennbaren Schwachstellen deutlich nach oben korrigiert werden müssen. Die Eigenprüfung ist keine Pflichtübung für das Bautagebuch, sondern das letzte Glied in der Kette, das einen Fehler aus der Schüttphase überhaupt noch sichtbar machen kann.

Ein Aspekt, der in der Praxis oft vernachlässigt wird: Die Dokumentation der Messergebnisse. Nicht selten werden Proctor-Versuche auf der Baustelle durchgeführt, die Ergebnisse aber nicht zeitnah in das Bautagebuch übertragen. Wenn der Prüfingenieur bei der Abnahme nach den Eigenprüfungen fragt und nur lückenhafte Aufzeichnungen vorfindet, wird aus einem vermeidbaren Mangel ein Nachweisproblem, das den gesamten Abschnitt betreffen kann. Saubere Dokumentation – Messpunkt, Tiefenlage, Ist-Dichte, Soll-Dichte, Datum, Name des Prüfers – kostet Minuten und spart Wochen im Abnahmeverfahren.

Drei Fragen, die jede Deichbaustelle vor dem ersten Walzgang beantworten sollte

Die meisten der beschriebenen Fehler lassen sich vermeiden, wenn vor Schichtbeginn drei einfache Fragen ehrlich beantwortet werden:

1. Liegt der Wassergehalt der angelieferten oder auf Halde liegenden Bodencharge im Proctor-Band? Wenn nicht: Wendezeiten einplanen, Auflockerung und Lüftung vorsehen, kein Einbau.

2. Welches Verdichtungsgerät steht für diesen Bodentyp zur Verfügung, und passt es zur Schichtdicke von 30 cm? Glattmantelwalze raus, Schaffuß- oder Stampffußwalze rein, sobald bindige Böden im Spiel sind.

3. Wie ist der Übergang zur darunterliegenden Schicht beschaffen – aufgeraut oder glattgezogen? Wenn glatt: Aufreißen mit Kralle oder Fräse, dann erst die neue Lage aufbringen.

Haltbarkeit beginnt auf der Ebene, nicht im Katastrophenfall

Ein Deich ist ein Bauwerk, das im Normalfall unsichtbar arbeitet und nur im Ernstfall zeigen muss, was in ihm steckt. Genau diese Asymmetrie – stille Funktion, plötzliche Belastung – macht die Verdichtungsqualität so entscheidend. Die ZTV-W 205, die EAK 2002 und die DIN 19712 sind nicht das Papier wert, auf dem sie stehen, wenn auf der Baustelle Schichtdicken überschritten, Glattmantelwalzen auf Klei geschickt und Böden mit zu hohem Wassergehalt eingebaut werden. Jeder dieser Fehler wirkt im Stillen, jeder einzelne schwächt den Deich an einer anderen Stelle, und in der Hochwasserphase addieren sie sich zu einem Versagen, das in der Presse als Deichbruch verbucht wird und in der Kausalkette immer auf der Bauphase beginnt.

Die gute Nachricht: Die Werkzeuge liegen auf der Baustelle bereit. Schichtdickenmessung mit dem Maßband, Wassergehaltsbestimmung mit der Feldbox, konsequente Geräteauswahl nach Bodentyp und die gezielte Aufrauhung der Lageoberflächen kosten keinen zusätzlichen Posten, sondern Disziplin und eine bewusste Entscheidung gegen die „haben wir immer so gemacht"-Linie. Wer diese Disziplin durchhält, baut einen Deichkörper, der den projektspezifischen Belastungen wesentlich robuster standhält als ein Bauwerk mit den beschriebenen Schwachstellen – und der Prüfingenieur findet bei der Abnahme deutlich weniger Punkte, die nachgebessert werden müssen.
