Spundwandbau: Typische Fehler bei der Schlossabdichtung
Wer eine Baugrube mit Grundwasseranschluss ausschachtet, geht eine stille Wette ein: Hält das Schloss der Spundwand dicht, gewinnt der Bauherr Zeit, Geld und Planungssicherheit.
Leckt es, beginnt eine Kette aus Wasserhaltung, Trocknung und Nachträgen, die in keinem Angebot stand. Die typischen Fehler sind dabei nicht neu — sie wiederholen sich nur auf wechselnden Baustellen, mit wechselnden Böden und unter wechselndem Zeitdruck.
Einerseits verlangt die DIN EN 12063 in Verbindung mit den Vorgaben der Wasserbehörden eine definierte Dichtigkeit der Wand. Andererseits liefert der Stahlwerfer nur das Halbzeug; die eigentliche Dichtwirkung entsteht erst auf der Baustelle — am Schloss, in der Fuge, im Detail. Genau dort entscheidet sich, ob aus einer geplanten Spundwand eine funktionierende Grundwasserbarriere wird oder eine teure Lernstrecke.

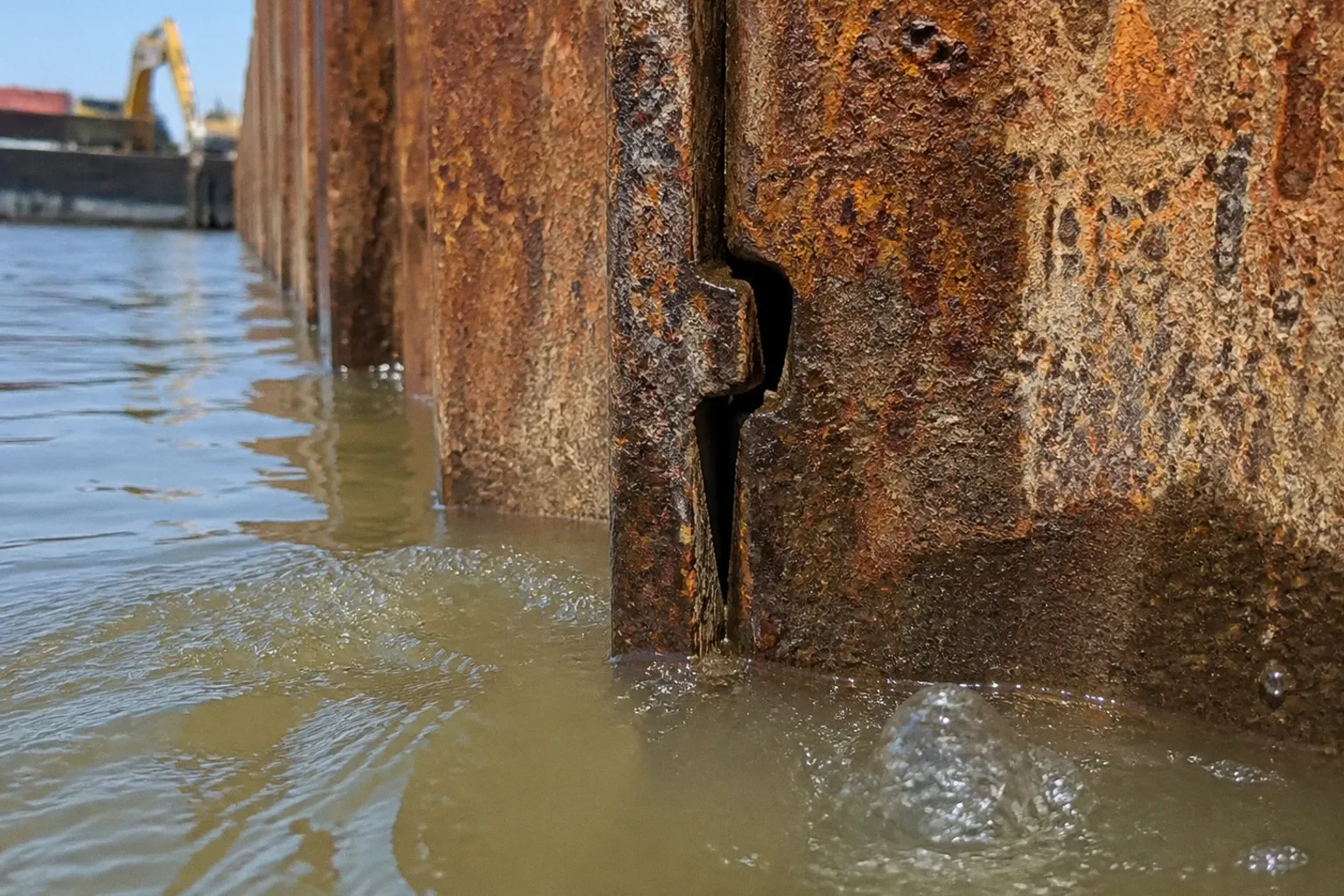

Warum ausgerechnet das Schloss zur Schwachstelle wird
Spundbohlen sind aus gutem Grund keine geschlossene Blechwand. Sie bestehen aus einzelnen Profilen, die über eine längsseitige Verriegelung — das sogenannte Schloss — zu einer durchgehenden Wand zusammengefügt werden. Dieses Schloss ist ein Formschluss aus zwei ineinandergreifenden Stahlfedern, der bei modernen Profilen (Larssen, AZ, PU) eine leichte Drehbewegung beim Rammen zulässt. Genau diese Beweglichkeit ist die Schwachstelle: Sie kann sich verformen, sie kann verschmutzen, sie kann beim Rammen Schaden nehmen — und sie ist am Ende der einzige durchgehende Spalt in der gesamten Wand.
Die Dichtigkeit einer Spundwand wird nicht im Walzwerk entschieden, sondern am Schloss. Und am Schloss entscheidet der Baggerfahrer — nicht der Statiker.
In der Praxis sind es vor allem zwei Wege, über die Wasser in die Baugrube gelangt: zum einen die Schlossfuge über die gesamte Wandhöhe, zum anderen die Unterkante der Wand, wenn die Bohlen den undurchlässigen Baugrund nicht vollständig durchörtern. Beide Pfade haben unterschiedliche Ursachen — und beide verlangen unterschiedliche Gegenmaßnahmen. Wer die Schlossfuge optimal dichtet und gleichzeitig die Einbindetiefe in den Stauer vergisst, hat das Problem nur halb gelöst.
Was die Regelwerke tatsächlich verlangen
Die DIN EN 12063 beschreibt das Bohlen- und Schlosssystem sowie seine Eignung. Die geforderte Wasserdichtigkeit selbst wird projektbezogen über die Vorgaben der zuständigen Wasserbehörde, das Bodengutachten und das Vertragssoll festgelegt. In der Regel landet man bei einer Anforderung "weitgehend wasserdicht" mit definierten Restwassermengen — wobei "weitgehend" auf der Baustelle schnell zum Streitfall wird, wenn Liter pro Minute statt Kubikmeter pro Stunde fließen. Wer hier klar formuliert (Soll-Werte in l/s, Bezug auf Wandfläche und Wasserstand), gewinnt; wer mit Adjektiven arbeitet, verliert die Nachträge.
Sauberkeit schlägt Dichtmasse — die unterschätzte Vorbereitung
Die häufigste Fehlerquelle bei der Schlossabdichtung ist weder die falsche Dichtmasse noch der falsche Handwerker. Es ist die schmutzige, nasse oder verformte Fuge, die jede Dichtmaßnahme sinnlos macht. Wer eine Schlossdichtmasse auf eine verölte oder nasse Stahlfuge aufbringt, kann sich die Arbeit sparen — die Masse haftet nicht, der Spalt bleibt, das Wasser findet seinen Weg.
Die Erfahrung aus zurückliegenden Baumaßnahmen zeigt, dass die Mehrzahl der Beanstandungen an fertig gestellten Spundwänden auf mangelhafte Untergrundvorbereitung zurückzuführen ist — nicht auf die Dichtmasse selbst. Wer hier investiert, spart später eine ganze Reihe von Nachbesserungen.
Drei Kontrollen, bevor die Vergussmasse ans Schloss kommt
1. Trockenheit prüfen: Das Schloss muss vor dem Aufbringen jeglicher Dichtmasse vollständig trocken sein. Restfeuchte in der Fuge führt bei bituminösen Systemen zu Blasenbildung und Haftungsverlust; bei quellfähigen PU-Systemen wird die Quellreaktion vorzeitig ausgelöst — das Profil beginnt zu quellen, bevor es in der Fuge sitzt, und verliert damit sein Reservoir.
2. Sauberkeit prüfen: Öl, Fett, Staub, Rostpartikel und lose Zunderreste müssen entfernt werden. In der Praxis hat sich das Ausblasen mit ölfreier Druckluft und das anschließende Auswischen mit Lösungsmittel bewährt. Auf Nummer sicher geht, wer die Fuge zusätzlich mit einer trockenen Bürste nacharbeitet.
3. Formschluss prüfen: Verformungen, Beulen oder Rostnarben an den Stahlschlössern beeinträchtigen den festen Sitz der Schlossfuge. Solche Stellen müssen vor dem Verguss gerichtet oder, wenn nicht mehr richtbar, mit einer separaten Dichtmaßnahme (etwa einer Schweißnaht mit anschließender Prüfung) versehen werden.
Wer diese drei Kontrollen konsequent durchführt, hat bereits den größten Teil der typischen Ausführungsfehler ausgeschlossen.
Wenn doch geschweißt wird: die häufigsten Fehler
Das Nachschweißen von Schlossfugen wird in der Praxis oft als "sichere" Variante gewählt, weil das Ergebnis sichtbar ist. Tatsächlich ist das Schweißen am wasserseitigen Schloss eine der fehleranfälligsten Arbeiten überhaupt. Die häufigsten Fehler:
- Schweißen auf nassem oder verschmutztem Schloss — die Naht bindet nicht, die Poren werden zur Wasserstraße.
- Zu kurze oder unterbrochene Naht — die Dichtwirkung hängt von der lückenlosen Schließung der Fuge ab.
- Fehlende Schweißnahtprüfung — eine Sichtprüfung reicht nicht; bei höheren Anforderungen ist eine Dichtheitsprüfung (Vakuumtest, Farbeindringprüfung) projektbezogen zu vereinbaren.
Kurz gesagt: Wo geschweißt wird, muss die Qualitätssicherung mitgedacht werden — sonst tauscht man einen nicht sichtbaren Fehler gegen einen nicht sichtbaren Fehler.
Bituminöse Vergussmassen: Temperatur ist kein Stimmungsthermometer
Bituminöse Schlossdichtmassen — im Markt unter Namen wie Wadit oder Melavill geführt — sind die klassische Lösung im Spundwandbau. Sie werden heiß in das Schloss eingegossen, kühlen dort aus und bilden eine plastische, aber wasserundurchlässige Dichtung. Die Technik ist bewährt, die Verarbeitung ist jedoch temperaturkritisch. Genau hier entstehen die meisten Fehler.
Das Material wird auf 130 °C bis 170 °C erhitzt; kurzzeitig sind Werte bis etwa 200 °C zulässig. Wird die Masse überhitzt, verliert sie ihre Plastizität und damit ihre dauerhafte Dichtwirkung. Wird sie zu kalt verarbeitet, füllt sie die Fuge nicht vollständig und bildet Lunker. Beide Fehler sind auf der Baustelle nicht ohne Weiteres sichtbar — sie zeigen sich erst beim Wasserdruck, also genau dann, wenn die Wand bereits steht und nachgebessert werden müsste.
Verarbeitungsfenster im Überblick
| Parameter | Empfohlener Bereich | Häufige Fehlerquelle |
|---|---|---|
| Verarbeitungstemperatur | 130–170 °C | Überhitzung über 200 °C, ungleichmäßige Heizleistung |
| Verbrauch je laufendem Meter Schloss | ca. 0,35 kg | Unterdosierung bei weiträumiger Verlegung |
| Verarbeitung bei Frost | bis ca. –20 °C plastisch verformbar (mit Zusatzmitteln unter 0 °C) | Material zu kalt → unvollständige Füllung |
| Max. Wasserdruck (z. B. Arcoseal, Bitumen) | bis ca. 100 kPa | Einsatz in höher beanspruchten Lagen ohne Systemwechsel |
Frost, Hitze und falsche Heizquellen
Ein weit verbreiteter Fehler ist die Verarbeitung mit offener Flamme direkt am Schlossholm. Die punktuelle Überhitzung des Stahls führt zu einer punktuellen Überhitzung der Masse — und damit zu lokalen Verbrennungen, die der Masse ihre Plastizität nehmen. Sauberer arbeitet man mit einem geregelten Schmelzkessel, der die Temperatur konstant hält und das Material gleichmäßig auf Arbeitstemperatur bringt. Auf der Baustelle bedeutet das: Schmelzkessel mit Thermostat, kein Eimer auf dem Gasbrenner.
Ebenso kritisch ist die Heizquelle selbst. Ungeeignete Behälter (Baustellen-Eimer, offene Pfannen) führen zu Temperaturschwankungen, Verunreinigungen durch Verbrennungsrückstände und schlimmstenfalls zum Schmelzen des Behälters. Geprüfte Schmelzöfen mit indirekter Beheizung und Rührwerk sind Stand der Technik und sollten im Leistungsverzeichnis auch so gefordert werden. Wer hier am Material spart, zahlt das Doppelte an der Dichtung.
Quellsysteme auf PU-Basis: Eine Alternative, keine Universallösung
Quellfähige Dichtstoffe auf Polyurethan-Basis — etwa das INTRA Expanding Seal oder vergleichbare Produkte — funktionieren nach einem anderen Prinzip: Sie werden als kompaktes Profil in das Schloss eingelegt und quellen bei Kontakt mit Feuchtigkeit auf bis zu 350 % ihres Ursprungsvolumens auf. Der Quellvorgang schließt die Fuge aktiv, auch wenn das Schloss beim Rammen leichte Verformungen erlitten hat.
Das System hat handfeste Vorteile — und ebenso handfeste Grenzen. Es ist nicht der bessere Bitumenverguss, sondern eine andere Dichtungslogik. Wer beide Systeme als gleichwertig ansieht, baut einen Fehler ein, bevor das Schloss überhaupt geschlossen ist.
Bitumen versus Quellprodukt — wo die Systeme sich trennen
| Kriterium | Bituminöser Verguss | PU-Quellsystem |
|---|---|---|
| Dichtungsprinzip | Passive plastische Füllung | Aktive Volumenvergrößerung bei Feuchtigkeit |
| Max. Wasserdruck | bis ca. 100 kPa | bis ca. 200 kPa (z. B. ROXAN Plus) |
| Empfindlichkeit gegen Schmutz/Nässe vor Einbau | Sehr hoch — Haftung geht verloren | Mittel — Quellreaktion wird toleriert, aber Vorquellen ist zu vermeiden |
| Empfindlichkeit gegen mechanische Beschädigung beim Rammen | Mittel — Verguss erst nach Rammen | Hoch — Profil muss vor Beschädigung geschützt werden |
| Eignung bei tiefen Temperaturen | Mit Zusatzmitteln bis ca. –20 °C | Eingeschränkt — systemabhängig |
| Nacharbeitbarkeit | Gut — Verguss wiederholbar | Eingeschränkt — Profil sitzt nach Quellen fest |
Wer die Tabelle ernst nimmt, sieht: Das Quellsystem verträgt mehr Wasserdruck und toleriert eine leicht feuchte Fuge — es verlangt aber Schutz beim Rammen. Der Bitumenverguss verträgt tiefere Temperaturen und ist nacharbeitbar — er verlangt aber eine penible Vorbereitung. Die Wahl ist keine Geschmacksfrage, sondern eine Frage des Baugrunds, der Wasserbeanspruchung und der Rammsequenz.
Einbindetiefe und mechanische Einflüsse — die unterschätzten Fehlerquellen
Die beste Schlossdichtung nützt wenig, wenn die Spundwand den undurchlässigen Baugrund nicht erreicht. Das klingt banal, ist aber einer der teuersten Fehler im Spundwandbau: Die Wand steht, das Wasser steigt, die Baugrube läuft voll — und die Ursache liegt nicht in der Schlossfuge, sondern drei Meter tiefer.
Wenn die Bohle den undurchlässigen Baugrund verfehlt
Ob Mergel, Ton oder Fels — der undurchlässige Baugrund ist die eigentliche Barriere. Die Spundwand muss einige Dezimeter in diese Schicht einbinden, damit kein Wasser unter ihrer Unterkante hindurchströmt. In der Praxis wird diese Einbindetiefe gelegentlich aus Kostengründen oder wegen unklarer Baugrundverhältnisse reduziert. Das Ergebnis ist eine Baugrube, die von unten her voll läuft — und bei der auch die schönste Schlossdichtung nichts ausrichtet.
Die Gegenmaßnahme ist einfach zu beschreiben und auf der Baustelle schwer durchzusetzen: ein Baugrundgutachten mit hinreichender Aufschlusstiefe, ein Rammplan mit Solltiefe und eine Rammprotokollierung, die Abweichungen dokumentiert. Wer hier nachlässig plant, repariert später unter Wasser — und das ist die teuerste Baustellenlektion, die es im Spezialtiefbau gibt.
Wenn der Rammfortschritt das Schloss beschädigt
Eine zweite, häufig unterschätzte Fehlerquelle ist die mechanische Beschädigung des Schlosses beim Rammen. Insbesondere beim Einbringen in dicht gelagerte Böden, bei Hindernissen im Boden oder bei zu hohen Rammenergien kann sich das Schloss verformen, aufreißen oder im Bereich der Schlossfuge aufwölben. Wird die Beschädigung nicht erkannt, wird sie auch nicht abgedichtet — und die Wand ist an dieser Stelle durchlässig.
Pragmatische Gegenmaßnahmen:
- Rammenergie und Rammgerät auf den Baugrund abstimmen, nicht auf die Wunschleistung des Geräteführers.
- Schlossführungen und Schlossschutzprofile verwenden, wo der Baugrund es verlangt.
- Nach dem Rammen das Schloss visuell prüfen, wo zugänglich — etwa an freigelegten Wandabschnitten oder über die Bohlenköpfe.
Eine Spundwand ist nur so dicht wie ihr schwächstes Schloss — und das schwächste Schloss erkennt man am besten beim Rammen, nicht bei der Abnahme.
Was am Ende auf der Baustelle zählt
Spundwandbau ist eine Bauaufgabe, an der drei Welten aneinander geraten: die Wasserbehörde mit ihren Grenzwerten, das Ingenieurbüro mit seinen Standsicherheitsnachweisen und die Baustelle mit ihren Boden- und Wetterrealitäten. Wer zwischen diesen drei Welten vermittelt, gewinnt — wer sich auf eine verlässt, verliert. Die typischen Fehler bei der Schlossabdichtung sind selten dramatische Materialfehler. Es sind die kleinen Versäumnisse: eine nasse Fuge, die zu warm verarbeitete Bitumenmasse, das Profil im Schloss, das beim Rammen beschädigt wurde, die fehlende Einbindetiefe in den undurchlässigen Boden. Jeder dieser Fehler ist für sich genommen harmlos — in der Summe werden sie zur Baugrube voller Wasser.
Die Empfehlung ist entsprechend nüchtern: Wer eine Spundwand plant, sollte die Dichtungsstrategie frühzeitig festlegen, die Verantwortlichen auf der Baustelle einbeziehen und das System an den tatsächlichen Wasserdruck anpassen. Wer eine Spundwand baut, sollte die Schlossvorbereitung als eigenes Gewerk begreifen — mit eigener Prüfung, eigenem Protokoll und eigener Verantwortung. Und wer eine Spundwand abnimmt, sollte die Wand dort prüfen, wo sie leckt: am Schloss, an der Unterkante, in der Fuge. Alles andere ist Hoffnung.
