Kettenspannung beim Bagger: Anleitung zum Nachspannen
Wenn der Bagger mitten im Aushub stehen bleibt, weil die Kette abgesprungen ist, beginnt die Suche nach der Ursache meist an der falschen Stelle. Nicht der Antrieb ist das Problem, sondern eine Kette, deren Spannung über Wochen niemand geprüft hat.
Auf Tiefbaustellen mit engem Zeitfenster entscheidet genau diese kleine Wartungsroutine darüber, ob ein Arbeitstag planmäßig läuft oder mit einer ungeplanten Stillstandszeit endet. Die Einstellung über den Fettspannzylinder ist handwerklich einfach, verlangt aber eine methodische Vorbereitung und ein Auge für die richtigen Richtwerte. Wer hier sauber arbeitet, verlängert die Standzeit des gesamten Fahrwerks – und minimiert gleichzeitig das Risiko teurer Folgeschäden.
Warum die korrekte Kettenspannung über den Verschleiß entscheidet
Eine Kette, die zu straff sitzt, überträgt ihre Spannung direkt auf das Fahrwerk. Leitrad, Laufrollen und Antriebsrad werden dauerhaft auf Biegung belastet, die Gelenke der Kette arbeiten gegen einen unnötigen Widerstand. Eine zu lose Kette hingegen kann im Betrieb abspringen, sich verklemmen oder im schlimmsten Fall um das Leitrad herumwandern und dabei den Kettenführungsschutz beschädigen. Beide Zustände verkürzen die Standzeit teurer Komponenten – und genau hier wird die Kettenspannung zur wirtschaftlichen Frage.
Die Kette ist das Bindeglied zwischen Antrieb und Boden – ihre Spannung entscheidet, wie viel Energie tatsächlich am Kettenrad ankommt und wie viel in Reibung und Verschleiß verloren geht.
Ein kurzer Blick auf die Kostenrechnung zeigt die Dimension: Ein vollständiges Laufwerk mit Laufrollen, Leiträdern und Antriebsrad erreicht bei einem mittelgroßen Kettenbagger schnell einen fünfstelligen Betrag. Wer durch eine wöchentliche Sichtprüfung und ein gelegentliches Nachspannen die Standzeit verlängert, spart nicht nur Bauteile, sondern reduziert auch die Stillstandzeiten, die ein getauschter Laufwerkssatz mit sich bringt. Auf einer engen Tiefbau-Baustelle mit knapper Logistik wiegt jeder Tag Ausfall schwer.
Einerseits ist die Kette ein Verschleißteil, das regelmäßig kontrolliert werden muss. Andererseits ist die Spannung keine starre Größe – sie verändert sich mit der Belastung, der Umgebungstemperatur und der Nutzungsintensität. Wer jeden Morgen eine schnelle Sichtprüfung macht und einmal pro Woche den Durchhang misst, liegt auf der sicheren Seite. Wer hingegen nur dann nachspannt, wenn die Kette sichtbar durchhängt, hat den optimalen Bereich meist schon überschritten.
Vorbereitung: Den Bagger sicher für die Prüfung aufbocken
Bevor irgendetwas am Spannzylinder geschieht, muss der Bagger in eine Position gebracht werden, in der das Fahrwerk frei hängt. Das geht nicht im Stand auf dem Boden – die Kette würde durch das Eigengewicht der Maschine entlastet, und jede Messung wäre unbrauchbar. Wer hier nach Gefühl arbeitet, riskiert eine Fehlinterpretation des Durchhangs und in der Folge entweder eine überdrehte oder eine unterspannte Kette.
Der bewährte Ablauf in der Praxis:
- Bagger auf ebenem, tragfähigem Untergrund abstellen.
- Ausleger und Löffel auf der einen Seite vollständig absenken, Abstützschild auf der gegenüberliegenden Seite nach unten fahren.
- Den Bagger so anheben, dass das zu prüfende Kettenfahrwerk frei in der Luft hängt.
- Motor abstellen, Hydraulik drucklos schalten und gegen Wiederstart sichern.
Frei hängendes Fahrwerk ist die einzige Position, in der der Durchhang sinnvoll gemessen werden kann – auf dem Boden federt das Eigengewicht der Maschine jede Verformung der Kette heraus.
Bei Minibaggern mit weniger Hubhöhe wird im privaten oder kleingewerblichen Umgang gelegentlich mit Holzbohlen oder Stapelsteinen unter dem Schild gearbeitet. Das ist eine pragmatische Lösung, sollte aber bei größeren Maschinen durch das werkseitige Aufbockverfahren ersetzt werden. Wichtig bleibt in jedem Fall: standsicherer Untergrund, ausreichend Hubhöhe und ein klar definierter Lastweg, damit der Bagger nicht während der Arbeit an der Kette ins Wanken gerät.
Anschließend wird die Schutzabdeckung am Spannzylinder entfernt. Bei vielen Modellen sitzt sie mit wenigen Schrauben oder Clipsen, bei einigen ist sie ein aufgeschraubter Blechkasten. An dieser Stelle zeigt sich schnell, ob der letzte Servicetechniker sauber gearbeitet hat: verharzte Fettkrusten rund um den Schmiernippel deuten darauf hin, dass die Kette lange nicht mehr nachgespannt wurde – und geben gleichzeitig einen Hinweis auf den Pflegezustand der gesamten Maschine.
Schritt-für-Schritt: Kettenspannung mit der Fettpresse anpassen
Ist das Fahrwerk frei und der Spannzylinder zugänglich, beginnt die eigentliche Einstellarbeit. Die Mechanik ist simpel: Eine Fettpresse drückt Wälzlagerfett in den Spannzylinder, das den Kolben nach vorne schiebt – und damit das Leitrad, das die Kette nachspannt. Der Vorgang lässt sich in vier klar abgegrenzten Schritten ausführen.
Schritt 1 – Schmiernippel reinigen
Der Schmiernippel am Spannzylinder sollte vor dem Ansetzen der Fettpresse von Schmutz und altem Fett befreit werden. Ein Lappen, eine kleine Bürste oder Druckluft reichen aus. Schon ein einzelner Sandkorn kann hier den Dichtungsbereich beschädigen und später für eine schleichende Leckage sorgen.

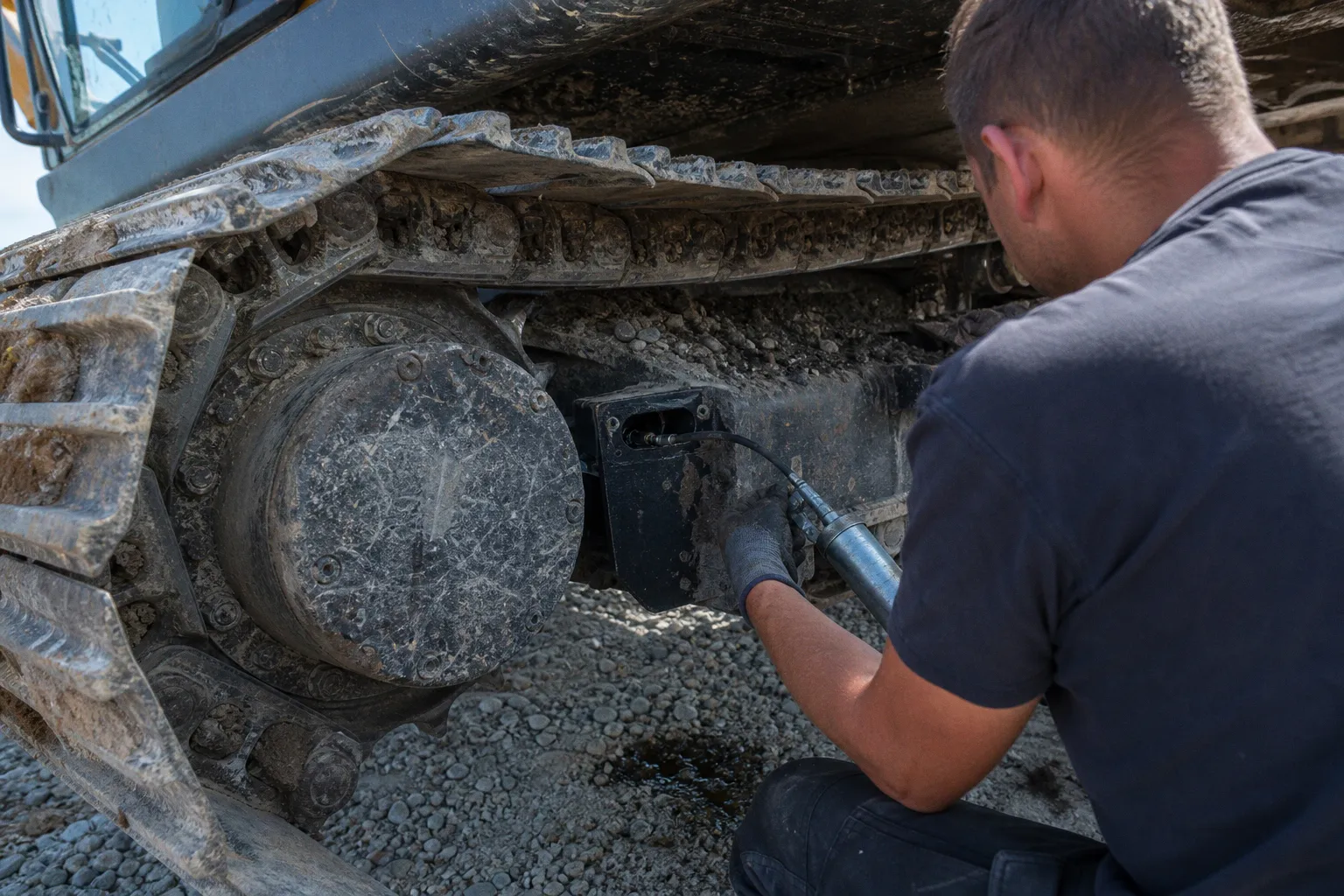

Schritt 2 – Fettpresse aufsetzen
Die Fettpresse mit Wälzlagerfett befüllen – keinesfalls Hydrauliköl, weil dieses die Dichtungen des Spannzylinders auf Dauer angreift – und fest auf den Schmiernippel drücken. Bei handelsüblichen Pressen reicht der Eigendruck, um das Fett langsam in den Zylinder zu fördern. Ein hörbares Klicken deutet auf eine volle Förderung hin.
Schritt 3 – Kette nachspannen und Durchhang prüfen
Mit jedem Pumpenhub verkürzt sich die Kette. Der Durchhang wird an der Unterseite oder in der Mitte des Kettenstrangs gemessen. Als Richtwert gilt für Gummiketten etwa 1,5 bis 2,5 cm – bei manchen Modellen auch 2 bis 3 cm. Für Stahlketten sind die Herstellerangaben in der Betriebsanleitung verbindlich, weil die Toleranzen je nach Maschinengröße, Einsatzgewicht und Kettenbauart deutlich schwanken.
Schritt 4 – Nicht über die Soll-Spannung hinaus
Sobald der Durchhang im vorgegebenen Bereich liegt, wird die Fettpresse abgenommen. Wer „auf Vorrat" weiterpumpt, überspannt die Kette und erzeugt genau die Belastung, die es zu vermeiden gilt. Im Zweifel lieber in mehreren kleinen Schritten nachspannen und zwischendurch messen, als in einem Zug in den überspannten Bereich laufen.
| Zustand | Auswirkung auf das Fahrwerk | Risiko im Einsatz |
|---|---|---|
| Kette zu straff | Überlastung von Leiträdern und Laufrollen, erhöhter Gelenkverschleiß | beschleunigter Bauteiltausch |
| Kette zu locker | Fördert Kettenabsprung, ungleichmäßiger Kettenlauf | Stillstand mitten im Aushub |
| Spannung im Sollbereich | gleichmäßige Lastverteilung, ruhiger Lauf | geringe Wartungskosten |
Die Soll-Spannung steht in der Betriebsanleitung – nicht auf dem Bagger selbst und auch nicht im Bauchgefühl des Bedieners. Wer ohne Herstellerangabe arbeitet, bewegt sich im Bereich von Erfahrungswerten, nicht im Bereich der Rechts- und Betriebssicherheit.
Kette entspannen: Das Ablassventil sicher handhaben
Das Nachspannen ist die eine Richtung. Wenn die Kette zu straff geraten ist, für Demontagearbeiten gelockert werden muss oder nach einem Gliedertausch wieder eingefädelt werden soll, geht der Weg über das Fettablassventil. Das ist ein kleines, oft verstecktes Ventil, das unter Druck stehendes Fett kontrolliert austreten lässt – und genau hier passieren die meisten Fehler im Werkstattalltag.
Das Ventil wird vorsichtig geöffnet, maximal 1 bis 1,5 Umdrehungen. Mehr nicht. Unter Druck stehendes Fett kann sonst unkontrolliert austreten, die Dichtung beschädigen oder den Mechaniker mit heißem, altem Fett bespritzen. Die Handhabung sollte langsam und mit einem passenden Werkzeug erfolgen – je nach Modell ein Innensechskant, ein passender Schraubendreher oder ein Spezialschlüssel.
Während das Fett austritt, vergrößert sich der Durchhang sichtbar. Mit einem sauberen Lappen lässt sich das ausgetretene Fett auffangen und später fachgerecht entsorgen. Sobald der gewünschte Durchhang erreicht ist, wird das Ventil wieder handfest geschlossen. Eine zusätzliche Dichtheitsprüfung nach wenigen Betriebsstunden ist sinnvoll – falls sich zeigt, dass Fett nachsickert, sollte das Ventil nachgezogen werden, ohne es dabei zu überdrehen.
Beim Entspannen zählt Kontrolle, nicht Geschwindigkeit: Eine Viertelumdrehung zu viel und die Kette fällt unkontrolliert in den Lose-Zustand, was unter Umständen ein erneutes Aufbocken und Neueinstellen erforderlich macht.
Eine wichtige Einschränkung gehört an dieser Stelle dazu: Bei vollhydraulischen Systemen, wie sie in einigen Takeuchi-Modellen oder bei bestimmten Sonderausführungen verbaut sind, entfallen Schmiernippel und Ablassventil. Hier übernimmt die Bordhydraulik das Spannen und Entspannen – die beschriebene Handhabung greift in diesen Fällen nicht, und die Bedienung läuft ausschließlich über die Herstellerdokumentation sowie über die entsprechende Bedienoberfläche in der Kabine.
Wartungsintervalle und Richtwerte für den Kettendurchhang
Wie oft geprüft wird, hängt vom Einsatzprofil ab. Auf einer Baustelle mit viel Schlamm, Sand oder Steinen verschmutzt die Kette schneller und verliert eher an Spannung als auf asphaltierten Flächen, auf denen der Bagger nur rangiert. Als Faustregel aus der Praxis hat sich bewährt: bei Stahlketten einmal pro Woche, bei Gummiketten alle 50 bis 100 Betriebsstunden oder nach jedem dritten Tankfüllen – je nachdem, welcher Wert zuerst erreicht wird.
Neben dem reinen Nachspannen gehören zur wöchentlichen Routine auch:
- Sichtprüfung der Kette auf Risse, fehlende Bolzen oder verformte Glieder.
- Reinigung der Kette von grobem Schmutz und Steinen, die sich zwischen Kette und Leitrad festsetzen.
- Kontrolle der Kettenführung – das Profil der Kette sollte gleichmäßig auf den Laufrollen laufen, ohne einseitiges Hochziehen.
- Prüfung der Radbefestigungen an Leitrad, Antriebsrad und Laufrollen.
- Blick auf die Buchsen der Laufrollen – tropft Fett aus, deutet das auf verschlissene Dichtungen hin.
Für die Dokumentation lohnt sich ein einfaches Wartungsprotokoll im Maschinenbuch oder in der digitalen Flottenakte. Viele moderne Bagger liefern über das Telematiksystem bereits Betriebsstunden und teilweise sogar Fahrwerkszustände – das ist kein Ersatz für die Sichtprüfung, aber eine sinnvolle Ergänzung, um Intervalle zuverlässig einzuhalten und im Schadensfall eine lückenlose Wartungshistorie vorlegen zu können.
Ein letzter Punkt, der in der Praxis oft unterschätzt wird: die Umgebungstemperatur. Kette und Fett dehnen sich bei Hitze aus, ziehen sich bei Kälte zusammen. Wer morgens bei fünf Grad prüft und mittags bei 25 Grad auf der Baustelle arbeitet, kann mit einem deutlich veränderten Durchhang rechnen. Ideal ist es, die Prüfung bei Betriebstemperatur durchzuführen – also nach einigen Minuten Fahrbetrieb und nicht direkt nach dem Kaltstart.
Wenn die Kette trotz Pflege verschleißt
Auch bei regelmäßiger Spannungskontrolle erreicht eine Kette irgendwann ihr Lebensende. Anzeichen sind gleichmäßig verschlissene Gelenke – erkennbar an einem länger werdenden Spannweg bei jeder Nachstellung – oder verformte Glieder, die sich nicht mehr sauber in den Antriebskranz einrasten lassen. In solchen Fällen hilft nur der Austausch, und der gehört in eine Fachwerkstatt, nicht in die Eigenreparatur auf der Baustelle. Wer hier sparen will, riskiert eine schlecht gefädelte Kette, die unter Last sofort wieder springt.
Wer seinen Bagger im Mietpark betreibt oder regelmäßig an wechselnde Bediener übergibt, sollte die Spannungsprüfung in die Übergabeprotokolle aufnehmen. Das schafft Klarheit über den Zustand bei Anmietung und Rückgabe und verhindert Diskussionen über verschlissene Fahrwerke, die bereits vor dem Einsatz zu weit gespannt waren. Eine kleine Notiz mit Datum, gemessenem Durchhang und Unterschrift beider Seiten reicht in den meisten Fällen aus.
Die Kettenspannung ist eine der wenigen Wartungsaufgaben am Bagger, die in wenigen Minuten erledigt ist, aber überproportional viel Ärger verhindert, wenn sie konsequent ausgeführt wird. Wer hier diszipliniert arbeitet – Aufbocken, Fettpresse ansetzen, Durchhang messen, gegebenenfalls entspannen, Protokoll führen – spart nicht nur Bauteile, sondern am Ende auch Zeit, Geld und Nerven auf jeder Baustelle.
