Pflasterarbeiten auf Großflächen: Checkliste zur Vorbereitung

Wer auf Großflächen wie Containerterminals, Logistikhallen oder Gewerbeparks pflastert, arbeitet unter verschärften Bedingungen: Die Ebenheit muss über lange Messstrecken stimmen, das Gefälle führt Wasser kontrolliert ab, und die Bettung nimmt nach dem Abrütteln nur noch geringfügig nach. Die ZTV Pflaster-StB 20 und die ATV DIN 18318 (Ausgabe September 2019) geben hierzu einen klaren Rahmen – wer ihn vor Baubeginn nicht kennt, bezahlt die Differenz später in Form von Unebenheiten, Pfützen und Rückbau.

Eine Pflasterdecke ist nur so eben und so tragfähig wie die obere Tragschicht, auf der sie ruht. Jeder Zentimeter, der hier fehlt, lässt sich mit Bettungsmaterial nicht mehr ausgleichen.

Die folgenden Abschnitte führen die einzelnen Vorbereitungsschritte in der Reihenfolge eines realen Bauprozesses – von der Prüfung des Unterbaus über die Bettung und Entwässerung bis zur maschinellen Verlegung und zum Witterungsschutz. Sie orientieren sich konsequent an den normativen Vorgaben und sind als Prüfliste für Bauleiter, Poliere und Bauherren gedacht.

Präzision im Unterbau: Toleranzen der Tragschicht einhalten

Die obere Tragschicht ist das Fundament, auf dem die Bettung ihre definierte Dicke entfalten kann. Hier entscheidet sich, ob das spätere Pflaster dauerhaft eben liegt oder ob sich nach dem ersten Winter Mulden und Verwindungen zeigen. Maßgeblich ist die Ebenheit der Oberfläche: Auf einer 4 m langen Messstrecke darf die Unebenheit maximal 1 cm betragen, andernfalls wird die geforderte gleichmäßige Bettungsdicke zwangsläufig verfehlt.

Diese Vorgabe klingt streng, ist aber physikalisch begründet. Eine Bettung aus Sand-Splitt-Gemisch oder Brechsand-Splitt-Gemisch hat im verdichteten Zustand eine Dicke von 3 cm bis 5 cm – je nach ZTV Pflaster-StB 20 sind 40 mm ± 10 mm einzuhalten. Wechselt diese Dicke um mehrere Zentimeter, schwankt auch das Setzungsverhalten der Steine nach dem Abrütteln. An Stellen mit zu dicker Bettung sackt der Belag stärker nach, an Stellen mit zu dünner Bettung fehlt der Ausgleich und die Steine stehen hohl.

Bevor die Verlegekolonne anrückt, sind daher folgende Punkte am Unterbau zwingend zu prüfen:

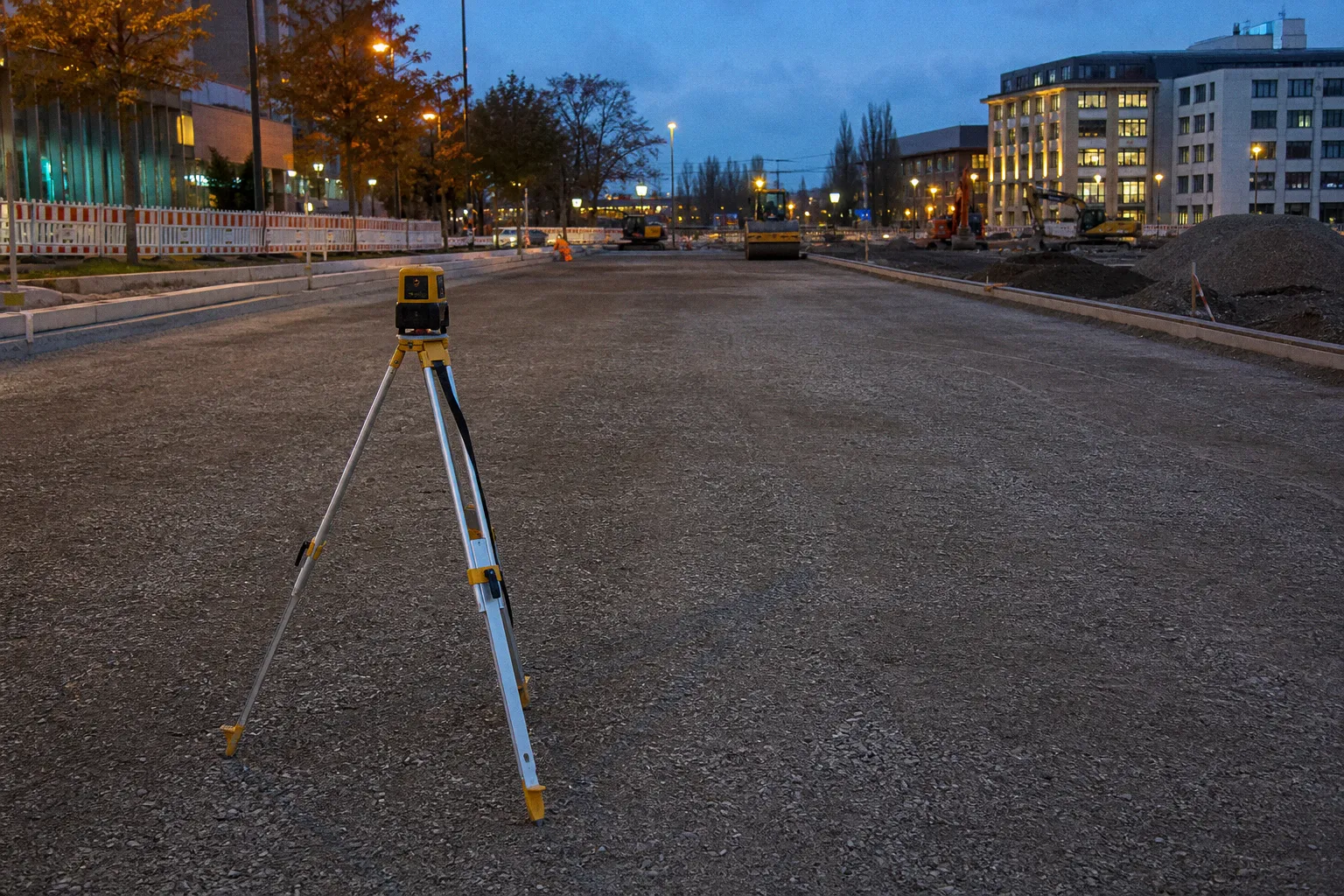

• Ebenheit der Tragschicht mit 4-m-Richtscheit nachmessen – Abweichung darf 1 cm nicht überschreiten.
• Höhenlage der Tragschicht kontrollieren: Die Bettung soll später so aufgebaut werden können, dass der Pflasterbelag im fertig abgerüttelten Zustand 7 ± 3 mm über angrenzenden Rinnen, Bordsteinen oder Einfassungen liegt.
• Verformungsmodul Ev2 der oberen Tragschicht prüfen – bei ungebundenen Tragschichten unter Pflasterdecken ist in der Regel ein Wert von mindestens 100 MN/m² nachzuweisen, bei Industrieflächen mit Schwerlastverkehr deutlich höher.
• Oberfläche frei von Verunreinigungen halten: kein Schlamm, kein Humus, keine Reste von Baustellenverkehr.
• Keine Verlegung auf gefrorener Unterlage und kein gefrorenes Bettungsmaterial verwenden – dies ist nach ZTV Pflaster-StB ausdrücklich untersagt.

Wer an dieser Stelle spart, repariert später Fugenbilder, in denen ganze Steinreihen aus der Flucht laufen.

Bettungsmaterial und Schichtdicken nach ZTV Pflaster-StB 20

Die Bettung ist mehr als ein Mörtelbett-light – sie hat die Aufgabe, fertigungstechnische Unebenheiten der Tragschicht auszugleichen, Lasten gleichmäßig in den Untergrund zu übertragen und das Fugenmaterial zu stützen. Ein falsch gewähltes Korngemisch, eine zu hohe Wassersättigung oder eine ungleichmäßig eingebaute Dicke führt zu typischen Schadensbildern: Pumpen, d. h. das Austragen von Feinanteilen bei dynamischer Belastung, klaffende Fugen oder Höhenversätze zwischen benachbarten Steinen.

Die ZTV Pflaster-StB 20 lässt für die ungebundene Bettung Sand-Splitt-Gemische (0/4, 0/5, 0/8) und Brechsand-Splitt-Gemische zu. Maßgeblich ist die Sieblinie im mittleren bis groben Bereich, ein beschränkter Feinanteil (< 0,063 mm in der Regel ≤ 5 M.-%) und ein hohlraumarmes, aber wasserdurchlässiges Gefüge. Schluffreiche oder bindige Materialien sind ungeeignet, da sie bei Wasserzutritt kapillar Wasser ziehen, aufquellen und die Ebenheit verlieren.

Die Schichtdicke der Bettung ist nach dem Verdichten einzuhalten – nicht im losen Zustand:

Wird die Bettung zu dick eingebaut, lässt sie sich nur schwer auf Soll-Höhe abziehen; wird sie zu dünn eingebaut, fehlt der Ausgleich gegenüber Unebenheiten der Tragschicht. Das Abziehen erfolgt mit einer Setzlatte über Lehren, deren Oberkante bereits das Soll-Niveau des verdichteten Pflasters berücksichtigt. In der Praxis hat es sich bewährt, die Bettung zunächst 1,5 cm bis 2 cm über Soll einzubauen und sie mit der Vibrationsplatte vorsichtig vorzuverdichten, bevor die Steine verlegt werden.

Ein weiteres Detail, das häufig unterschätzt wird: Die Bettung muss vor dem Verlegen der Steine standfest, aber noch bearbeitbar sein. Ist sie zu trocken, rieselt sie beim Betreten; ist sie zu nass, schiebt sie sich beim Verlegevorgang und bildet Wellen. Die richtige Konsistenz erkennt man daran, dass ein Fußabdruck noch sichtbar bleibt, aber nicht mehr einsinkt.

Entwässerung und Gefälleplanung für langlebige Industrieflächen

Eine Pflasterfläche ist gleichzeitig eine Verkehrsfläche und ein Entwässerungselement. Wasser, das auf der Oberfläche stehen bleibt, dringt über die Fugen in den Unterbau ein, weicht ihn auf und löst die schrittweise Zerstörung der Tragfähigkeit aus. Bei Industrieflächen mit Lkw-Verkehr, Gabelstaplerbetrieb und häufiger Reinigung potenziert sich dieses Risiko, weil dynamische Lasten den aufgeweichten Untergrund aktivieren.

Die ZTV Pflaster-StB 20 fordert für die abflusswirksame Neigung (das Gefälle) in der Regel mindestens 2,5 %. Bei Pflasterdecken mit offenen Fugen und wasserdurchlässiger Bettung genügt diese Neigung, um anfallendes Niederschlagswasser innerhalb definierter Zeiträume schadfrei abzuführen. In Bereichen mit besonders hohen Anforderungen – etwa Containerterminals, Tankstellen oder Flächen mit Verschmutzungsneigung – sollte das Gefälle 3 % bis 4 % betragen, ergänzt durch eine gezielte Rinnen- und Ablaufsituation.

Bei der Planung des Gefälles sind drei Punkte besonders zu beachten:

• Gefällerichtung konsequent zu Entwässerungspunkten führen: keine Tiefpunkte mitten in der Fläche, an denen Wasser stehen bleibt.
• Rinnen und Abläufe so dimensionieren, dass sie auch bei Starkregen die anfallende Wassermenge aufnehmen – bei Gewerbeflächen sind 200 l/(s·ha) als Bemessungsgrundlage nicht ungewöhnlich.
• Anschluss an die Vorflut oder Versickerungsanlage vor Baubeginn klären, damit die Entwässerung nicht erst nach der Verlegung geplant wird.

Häufig sieht man in der Praxis ein sog. „Dachgefälle" mit nur einer Neigungsrichtung, bei dem Wasser über lange Strecken quer zur Hauptfahrtrichtung fließt. Bei Pflaster ist das ungünstig, weil sich an den Fugen Erosion einstellen kann. Besser ist eine Trapez- oder Schrägneigung mit Neigungsbruchpunkten an Entwässerungsrinnen. Bei sehr großen Flächen empfiehlt sich ein mehrfacher Neigungswechsel, sodass die Fließwege kurz bleiben.

Bei Industrieflächen ist Wasser der größte Feind der Tragschicht. Jeder Prozentpunkt zusätzliches Gefälle reduziert die Standzeit der Pflasterdecke messbar.

Maschinelle Verlegung: Strategien für ein gleichmäßiges Fugenbild

Sobald die Fläche eine Größe erreicht, ab der Handverlegung wirtschaftlich nicht mehr darstellbar ist – in der Regel ab etwa 1.000 m² –, kommt maschinelle Verlegetechnik zum Einsatz. Voraussetzung dafür ist, dass ausschließlich Pflastersteine mit angeformten Abstandhaltern verwendet werden. Diese Abstandhalter gewährleisten eine konstante Fugenbreite, die bei Betonsteinpflaster bis 100 mm Steinstärke 4 mm ± 2 mm betragen muss.

Die Vorteile der maschinellen Verlegung liegen in der Geschwindigkeit und in der Reproduzierbarkeit des Fugenbildes. Die Herausforderung liegt darin, dass sich Verlegefehler – etwa ein schief angesetztes Greiferpaket – über die gesamte Fläche fortpflanzen. Daher gilt: Jede abgelegte Verlegeeinheit ist sofort nach dem Ablegen auszurichten, nicht erst am Ende einer Reihe oder eines Feldes. Bereits eine leichte Schräglage überträgt sich auf die nächsten Einheiten und führt zu sichtbaren Versätzen, die nach dem Abrütteln nicht mehr korrigierbar sind.

Für ein gleichmäßiges Fugenbild auf Großflächen sind folgende Aspekte zentral:

• Verlegeeinheiten gleicher Größe und gleichen Rasters verwenden, um Mischverbände zu vermeiden.
• Steine aus mehreren Paketen gleichzeitig mischen, um unerwünschte Farbkonzentrationen zu vermeiden – dies ist nach ZTV Pflaster-StB ausdrücklich vorgeschrieben.
• Verlegerichtung so wählen, dass die Steine gegen das bereits verlegte Feld „geschoben" und nicht „gezogen" werden, um Fugenversätze zu minimieren.
• Nach dem Verlegen das Fugenmaterial zeitnah einbringen, bevor die Fläche belastet wird.

Vor der maschinellen Verlegung empfiehlt es sich, ein Verlegemuster auf einer Probefläche von mindestens 50 m² aufzubauen. Dort werden Raster, Fugenbild und Anschluss an Einfassungen sichtbar, und die Mannschaft kann den Umgang mit dem Greifsystem üben. Diese Probefläche ist nicht nur eine Qualitätssicherungsmaßnahme, sondern auch ein juristisches Dokument: Sie zeigt dem Auftraggeber, wie die Fläche später aussehen wird.

Witterungsschutz und Materialhandling bei der Bauausführung

Pflasterarbeiten sind in hohem Maß witterungsabhängig. Hitze, Regen und Frost verändern die Eigenschaften von Bettung und Fugenmaterial in kurzer Zeit, und ein einmal eingebauter Fehler lässt sich nachträglich nur mit hohem Aufwand korrigieren. Wer auf Großflächen arbeitet, muss daher die Witterung als eigenständigen Risikofaktor behandeln – vergleichbar mit dem Untergrund oder dem Gefälle.

Bei Frost gilt eine klare Regel: Pflasterdecken, Plattenbeläge und Einfassungen dürfen nicht auf gefrorener Unterlage eingebaut werden, und es darf kein gefrorenes Bettungsmaterial verwendet werden. Gefrorenes Material verliert seine Kornstruktur, taut ungleichmäßig auf und führt zu Hohllagen und Setzungen. Bei Temperaturen unter 0 °C ist die Baustelle zu pausieren oder mit Winterbaumaßnahmen (beheizte Materialcontainer, vorgewärmtes Bettungsmaterial) zu arbeiten.

Bei Hitze und starker Sonneneinstrahlung besteht das umgekehrte Risiko: Die Bettung trocknet aus, verliert ihre Bindung und lässt sich nicht mehr sauber abziehen. Hier helfen:

• Bettung in kleinen Abschnitten vorbereiten und zügig belegen.
• Steine und Bettung mit Wassernebel feucht halten, ohne sie zu durchfeuchten.
• Verlegearbeiten in den frühen Morgen- oder späten Abendstunden konzentrieren.

Regen ist der häufigste Störfaktor auf Großbaustellen. Starkregen schwemmt Feinanteile aus der Bettung, füllt die Fugen mit Schlamm und beeinträchtigt die Verdichtung. Nach einem Regenereignis ist die Bettung neu zu profilieren und zu verdichten, bevor weiter verlegt wird. Liegt die Fläche länger unter Wasser, muss die obere Tragschicht vollständig austrocknen, bevor die Bettung erneuert wird – ein Vorgang, der je nach Witterung mehrere Tage dauern kann.

Neben der Witterung spielt das Materialhandling eine wichtige Rolle. Steine sollen möglichst in der Reihenfolge ihres Einbaus angeliefert und auf der Baustelle verteilt werden, damit die Mischeigenschaft erhalten bleibt. Paletten dürfen nicht über längere Zeit im Freien stehen, weil Temperaturextreme und UV-Strahlung die Oberfläche verändern können. Ein durchdachter Logistikplan – wann kommt welche Lieferung, wo wird sie gelagert, wie gelangt sie zur Verlegestelle – spart auf Großflächen täglich mehrere Stunden Verlegezeit.

Wer auf Großflächen pflastert, arbeitet gegen die Uhr. Witterungsschutz ist daher kein Komfortthema, sondern Teil der Leistung.

Vom Probefeld zur abgenommenen Fläche: Was am Ende zählt

Eine Pflasterdecke auf einer Großfläche ist erst dann erfolgreich, wenn sie die geforderten Ebenheitswerte, Fugenbreiten und Höhenlagen dauerhaft hält. Die Abnahme erfolgt nach dem Abrütteln und vor der Verkehrsfreigabe. Zu diesem Zeitpunkt sind alle späteren Korrekturen mit deutlich höherem Aufwand verbunden, weil das Fugenmaterial eingeschlämmt und die Fläche in Betrieb genommen werden muss.

Die folgenden Punkte gehören in jede Abschlussdokumentation:

• Ebenheitsmessung mit 4-m-Richtscheit, dokumentiert pro Messlinie.
• Fugenbreitenprüfung mit Fugenlehre, Stichproben über die gesamte Fläche.
• Höhenlage des Pflasterbelags in Bezug auf Rinnen, Einfassungen und Borde (Soll: 7 ± 3 mm Überstand).
• Gefällemessung mit Nivellier, mindestens ein Raster pro 100 m².
• Fotodokumentation von Detailpunkten: Anschlüsse an Einbauten, Entwässerungspunkte, Übergänge.

Wenn alle Werte im Toleranzbereich liegen, ist die Fläche bereit für die Verkehrsfreigabe. Andernfalls sind Nachbesserungen vorzunehmen, die in der Regel das Aufnehmen und Neuverlegen einzelner Steine oder ganzer Felder umfassen.

Pflasterarbeiten auf Großflächen sind kein Materialgeschäft – sie sind ein Vorbereitungsgeschäft. Wer den Unterbau prüft, die Bettung in der richtigen Konsistenz einbaut, das Gefälle konsequent plant, die maschinelle Verlegung sauber führt und die Witterung im Blick behält, erhält eine Fläche, die den Belastungen des Alltags standhält. Wer einen dieser Punkte vernachlässigt, wird ihn bei der nächsten Hauptuntersuchung der Fläche wiedersehen – als Pfütze, als Riss oder als klaffende Fuge.
