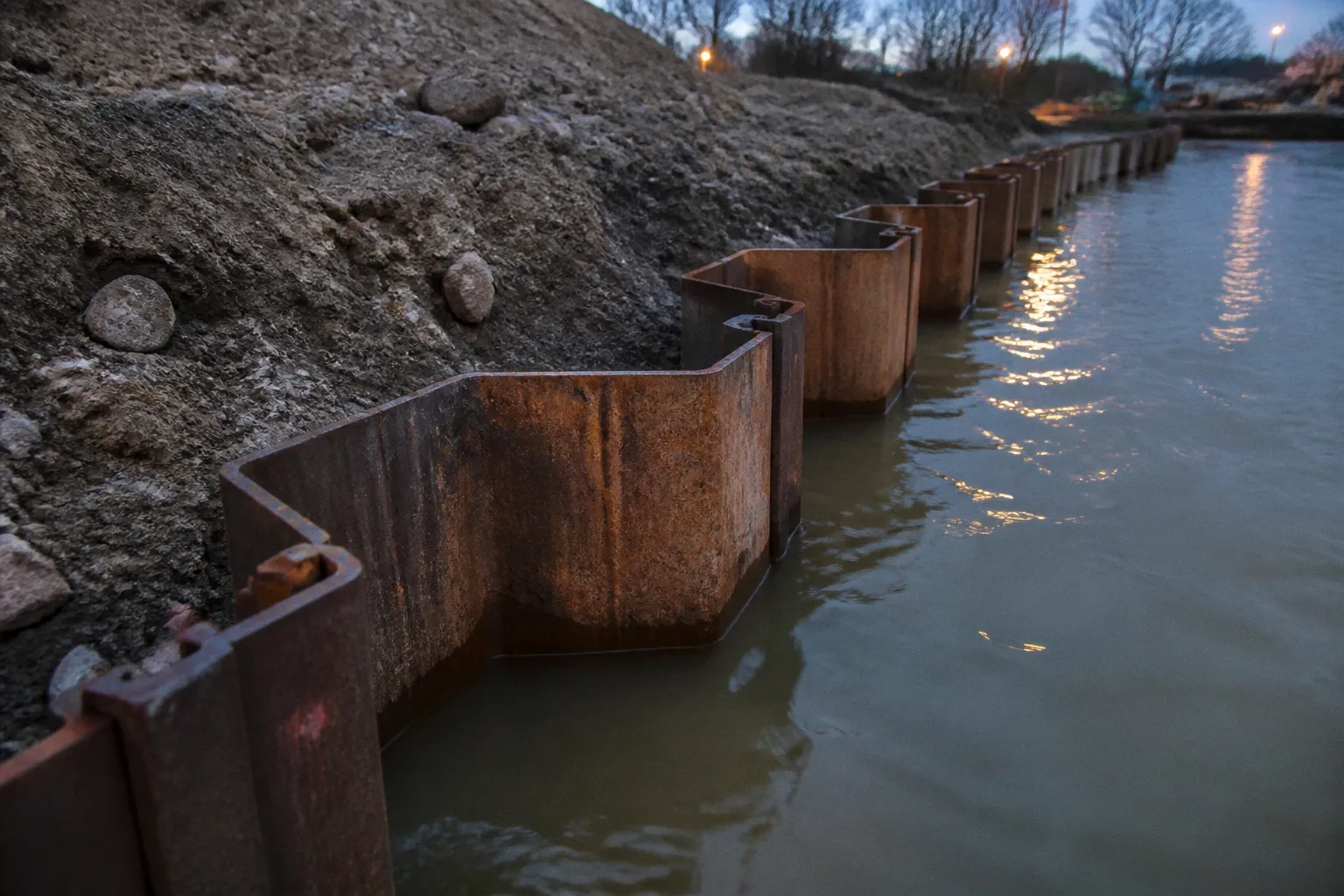

Spundwandprofile zur Ufersicherung: Welches Material passt?
Ein laufender Meter Stahlspundwand kostet im Material zwischen 120 und 350 Euro — abhängig vom Profiltyp, der Blechdicke und dem aktuellen Stahlpreis.
Spundwandprofile zur Ufersicherung: Stahl, Kunststoff oder Hartholz
Wer bei der Materialwahl für eine Ufersicherung danebengreift, zahlt das Dreifache: in Nacharbeit, in beschleunigter Korrosion und im schlimmsten Fall im statischen Versagen. Die Frage „Stahl, Kunststoff oder Holz?" ist deshalb keine Geschmacksfrage, sondern eine Kalkulation.
Wer eine Spundwand plant, muss drei Größen gleichzeitig im Blick behalten: die statische Tragfähigkeit des Profils, die Korrosionsbeständigkeit im Wasserwechselbereich und die Lebensdauer über den Planungszeitraum. Jedes Material — warmgewalzter Stahl nach DIN EN 10248, PVC-U-Bohlen nach DIN 16456 oder Hartholz der Dauerhaftigkeitsklasse I — hat sein Einsatzgebiet. Und seine Grenze.
Stahlspundwände: Hochleistung nach DIN EN 10248
Stahlspundwände sind das Arbeitstier im Wasserbau. Kein anderes Material bietet bei gleicher Querschnittsfläche eine höhere Tragfähigkeit. Die Norm DIN EN 10248-1 (überarbeitet Mai 2023) definiert warmgewalzte Profile in U-, Z- und H-Formen mit Streckgrenzen von 240 bis 500 MPa. Wer eine Kaimauer mit hohen Horizontallasten baut, kommt an Stahl nicht vorbei.
Warmgewalzte Profile — Larssen-Typen, Z-Profil, U-Profil — sind werkseitig vorgeformt und erreichen hohe Biegesteifigkeiten. Kaltgeformte Bohlen nach DIN EN 10249 sind schmaler, flexibler in der Herstellung, eignen sich aber nicht für jede hochbelastete maritime Anwendung. Der Versatz am Profilkopf darf bei doppelten und dreifachen Bohlen laut DIN EN 10248-2 (Fassung September 2024) maximal 20 mm betragen. Wer das ignoriert, bekommt Fugen, die durchspülen.
Vorteile auf einen Blick
- Höchste Ausbrechkraft und Biegesteifigkeit aller Spundwand-Materialien
- Streckgrenzen von 240 bis 500 MPa je nach Stahlgüte
- Bauzeitverkürzung bis zu 20 % gegenüber alternativen Systemen (bei Kaimauern)
- Kosteneinsparungen bis 15 % durch geringere Wandstärke bei gleicher Traglast
- Kompatibel mit allen gängigen Ramm- und Vibrationsverfahren
Stahlspundwände sind nicht die billigste Lösung pro Quadratmeter — aber die mit der höchsten statischen Reserve pro Euro Tragfähigkeit.
Das Hauptproblem heißt Korrosion. Im Spritzwasserbereich — der Zone zwischen Niedrig- und Hochwasserstand — greift Chlorid den Stahl an. Beschichtungen, Opferanoden oder eine Übermaß-Blechdicke (Korrosionszuschlag) sind Pflicht. Wer hier spart, finanziert später die Sanierung.
Anbaugeräte und Rammmethoden
Für das Einbringen kommen Vibrationsrammen (bei lockerem Untergrund), Schlagrammen (bei bindigen Böden oder Fels) und Presssysteme (in bebauten Gebieten, vibrationsarm) zum Einsatz. Die Wahl des Rammverfahrens beeinflusst den Verschleiß der Anbaugeräte direkt: Eine Hydraulikhammer-Leistung von 3.000 bis 8.000 Joule Schlagenergie ist für Standard-Spundwandprofile üblich, bei großen Z-Profilen im Hafenbau gehen die Werte deutlich höher.
Kunststoff-Systeme: Langlebige Alternativen aus PVC-U
Kunststoffspundwände aus weichmacherfreiem Polyvinylchlorid (PVC-U) werden nach DIN 16456 hergestellt — normiert in drei Teilen für Produktanforderungen, Bemessung und Einbau. Die Norm ist von Oktober 2017. Wer PVC-U einsetzt, bekommt ein Material, das korrosionsfrei ist. Kein Rost. Keine Opferanoden. Keine Beschichtung, die abblättert.
Systeme wie Prolock (Recycling-Kunststoff) versprechen Lebensdauern von bis zu 60 Jahren. Die Zahl klingt gut, hat aber einen Haken: Kunststoffspundwände allein erreichen nicht die statische Tragfähigkeit einer Stahlspundwand. Sie müssen in der Regel mit Holzpfählen, Stahlrohren oder Betonpfählen kombiniert werden, um die nötige Aussteifung zu bekommen.
Wo Kunststoff funktioniert — und wo nicht
Kunststoff-Profile eignen sich für:
- Ufersicherungen mit geringen bis mittleren Horizontallasten
- Deich- und Grabensicherungen im ländlichen Raum
- Projekte, bei denen Korrosionsfreiheit Priorität hat (z. B. Brackwasser, aggressive Böden)
- Ökologisch sensible Bereiche — glatte Oberflächen begünstigen Bewuchs
Nicht geeignet sind reine Kunststoff-Spundwände für:
- Kaimauern mit Schiffsanbindung und hohen Anpralllasten
- Tiefbau-Szenarien mit hohem Erddruck ohne zusätzliche Pfahlgründung
- Standorte mit starker Stein- oder Treibholzbelastung
Materialkosten und Verarbeitung
PVC-U-Bohlen sind pro Quadratmeter teurer als Stahlspundwände, aber die Folgekosten sinken: Keine Korrosionsschutz-Maßnahmen, keine Sanierung nach 20 Jahren. Die Verarbeitung ist einfacher — leichte Bohlen, kein Schweißen. Allerdings: Wer Kunststoff rammt, muss die Bohlen gegen Verdrehen sichern, und die Verbindungselemente (Nut-Feder-Systeme) sind mechanisch weniger robust als bei Stahl-Profilen. Eine Presse statt eines Hammers ist oft die bessere Wahl.
Hartholz im Wasserbau: Natürliche Dauerhaftigkeit und Einbau
Holzspundwände klingen nach Tradition, sind aber ein hochspezifisches Material für den Wasserbau. Eingesetzt werden Harthölzer der Dauerhaftigkeitsklasse I: Azobé (Bongossi), Angelim Vermelho und Okan. Diese Hölzer widerstehen Fäulnis und Schädlingen ohne chemischen Holzschutz — sie sind von Natur aus extrem dauerhaft.
Typische Bohlenstärken liegen zwischen 30 und 100 Millimeter, Arbeitsbreiten zwischen 150 und 300 Millimetern. Das ist handlich. Der Einbau lässt sich mit leistungsfähigen Baggern (ab 14 Tonnen, Vibrationszange am Baggerarm) oder speziellen Holzrammen durchführen. Die Einbringkräfte sind deutlich geringer als bei Stahl.
Der Schwachpunkt: der Wasser-Luft-Übergang
Das größte Problem bei Holzspundwänden ist nicht das Wasser, sondern die Übergangszone zwischen Luft und Wasser. Hier trocknet das Holz aus, es bildet sich Rissbildung, Wasser dringt ein, und der biologische Abbau beginnt. Abhilfe schaffen Abdeckkappen oder -latten, die den Übergangsbereich schützen. Wer diese Maßnahme weglässt, darf sich nicht wundern, wenn die Spundwand nach acht Jahren statt nach dreißig Jahren ausgetauscht werden muss.
Holzspundwände halten, was sie versprechen — aber nur, wenn der Wasser-Luft-Übergang konstruktiv geschützt ist. Ohne Abdeckkappen ist jede Harthohlbohle ein Verbrauchsmaterial.
Einbau-Details
Ab einer Bohlenstärke von 40 Millimetern wird an der Unterseite der Nut ein sogenannter „Sucher" angebracht — eine Abschrägung, die beim Rammen die Bohle gegen die vorherige presst und das Ineinandergleiten erleichtert. Das ist handwerklich sauber gelöst, erfordert aber Erfahrung beim Setzen. Schiefe Bohlen lassen sich bei Holz schwieriger korrigieren als bei Stahl.
Ökologischer Vorteil
Harthölzer aus nachhaltiger Forstwirtschaft (FSC-zertifiziert) bieten einen ökologischen Vorteil, den Stahl und Kunststoff nicht haben: Sie sind biologisch abbaubar und fügen sich in das Gewässerprofil ein. Besiedelung durch Kleinlebewesen, Wurzeleinwuchs — das sind bei Renaturierungsprojekten keine Nachteile, sondern erwünschte Eigenschaften.
Statische Anforderungen und die Norm DIN EN 12063
Die Ausführung von Spundwandkonstruktionen im Spezialtiefbau regelt DIN EN 12063 — aktualisiert im September 2024. Diese Norm definiert die Anforderungen an Entwurf, Bemessung und Ausführung von Spundwänden, unabhängig vom Material. Die Materialnormen (10248 für Stahl, DIN 16456 für PVC-U) sind darunter angesiedelt und liefern die Stoffkennwerte.
In der Praxis heißt das: Die Statik kommt zuerst. Dann die Materialwahl.
Entscheidungsmatrix: Welches Profil für welchen Lastfall?
| Parameter | Stahl (warmgewalzt) | Kunststoff (PVC-U) | Hartholz (DK I) |
|---|---|---|---|
| Streckgrenze / Druckfestigkeit | 240–500 MPa | ~50–60 MPa (Zug) | 60–90 MPa (Biegung, artspez.) |
| Biegesteifigkeit | Sehr hoch | Mittel | Gering bis mittel |
| Korrosionsbeständigkeit | Gering (Schutz nötig) | Sehr hoch | Hoch (bei konstr. Schutz) |
| Typische Lebensdauer | 30–50 Jahre (mit Schutz) | Bis 60 Jahre | 25–50 Jahre (artabhängig) |
| Einbringkräfte | Hoch (Vibrieren/Rammen) | Gering bis mittel | Gering |
| Geeignet für hohe Lasten | Ja | Nur mit Stahl-/Holzpfählen | Nur mit Pfahlrost |
| Ökologische Eingliederung | Gering | Mittel | Hoch |
Die Tabelle zeigt es klar: Es gibt keinen Universaltyp. Wer eine 6 Meter hohe Kaimauer plant, nimmt Stahl — ohne Diskussion. Wer einen ländlichen Graben sichert, bei dem über Jahrzehnte kein Mensch nachschaut, fährt mit PVC-U oder Hartholz günstiger.
DIN EN 12063: Was die neue Fassung ändert
Die September-2024-Fassung bringt vor allem Klarstellungen bei der Bemessung im Verbund und bei den zulässigen Verformungen. Wer nach alter Fassung plant, muss prüfen, ob die neuen Randbedingungen sein Projekt tangieren — insbesondere bei Spundwänden in Seewasser oder aggressiven Böden.
Wirtschaftlichkeit und Bauzeit: Was die Materialwahl wirklich kostet
Die Materialkosten pro Quadratmeter sind nur ein Teil der Rechnung. Entscheidend ist die Total Cost of Ownership über den Planungszeitraum — nennen wir es TCO, auch wenn es im Wasserbau niemand so sagt.
Kostenfaktoren, die oft übersehen werden
1. Korrosionsschutz bei Stahl: Beschichtung, Opferanoden, gegebenenfalls Übermaßblech. Macht 15–25 % der Materialkosten aus.
2. Statische Zusatzaussteifung bei Kunststoff: Pfahlgründung aus Stahl oder Holz ist oft Pflicht — Material und Einbau kommen obendrauf.
3. Konstruktiver Holzschutz bei Hartholz: Abdeckkappen und -latten, fachgerechte Verarbeitung im Übergangsbereich.
4. Bauzeit: Stahlspundwände werden bis zu 20 % schneller eingebaut als Alternativsysteme — bei Kaimauern ein relevanter Faktor, weil Baustellensperrzeit Geld kostet.
5. Rammmethoden: Vibrationsrammen ist schneller, aber in bebauten Gebieten oft nicht zulässig. Presssysteme sind teurer in der Gerätemiete.
Wer nur den Materialpreis vergleicht, kalkuliert falsch. Die wahren Kosten einer Spundwand stecken in der Bauzeit, dem Korrosionsschutz und der Lebensdauer — nicht im Meterpreis der Bohle.
Praxisbeispiel: Grabensicherung vs. Kaimauer
Ein Vergleich verdeutlicht das:
Szenario A — Ländliche Grabensicherung, 120 lfm:
PVC-U-Spundwände mit Holzpfahl-Verstärkung. Kein Korrosionsschutz nötig. Einbau mit Bagger und Vibrationszange. Lebensdauer 50+ Jahre ohne Wartung. Gesamtkosten: unteres Segment.
Szenario B — Kaimauer am Binnenhafen, 80 lfm, Schiffsanbindung:
Warmgewalzte Z-Profile (z. B. Larssen-Typ), Korrosionsschutz im Spritzwasserbereich, Rammung mit Hydraulikhammer. Lebensdauer 40 Jahre mit Sanierungszyklus. Gesamtkosten: oberes Segment, aber einzig technisch tragfähige Lösung.
Die Materialwahl folgt der Last, nicht dem Wunsch.
Zusammenfassung: Drei Materialien, drei Einsatzgebiete
Wer Spundwandprofile für eine Ufersicherung auswählt, muss die Statik klären, bevor er über Material spricht. DIN EN 12063 ist der Rahmen, die Materialnormen liefern die Werkstoffwerte.
Stahl ist die Referenz bei hohen Lasten, engen Bauzeiten und Kaimauern — mit dem Nachteil des Korrosionsschutzes. Kunststoff (PVC-U, Recycling-Systeme) korrodiert nicht, hält Jahrzehnte, braucht aber fast immer eine Pfahlkombination und eignet sich nicht für Hochlast-Szenarien. Hartholz der Klasse I ist ökologisch überlegen und handwerklich gut einbringbar, erfordert aber konsequenten konstruktiven Holzschutz im Wasser-Luft-Übergang.
Es gibt kein besseres Material. Es gibt nur das passende für den Lastfall, den Untergrund und den Budget-Zeitraum. Wer das am Reißbrett entscheidet, statt es auf der Baustelle zu korrigieren, spart Geld und Nerven.
