Tiltrotator am Bagger: Funktionsweise und Nutzen der Technik

Sobald die Sohle einer Entwässerungsrinne auf Sollgefälle geschnitten, eine Böschung exakt auf den vorgegebenen Reibungswinkel des Bodens profiliert oder ein Planum millimetergenau für die nachfolgende Verdichtungsprüfung vorbereitet werden muss, entscheidet die Winkelgenauigkeit des Löffels über die spätere Standsicherheit. Eine fehlerhafte Böschungsneigung von nur wenigen Grad kann in kohäsionsarmem Material bereits einen flachgründigen Böschungsbruch auslösen, dessen Sanierung den Zeitvorteil jeder noch so produktiven Maschinentechnik auffrisst.

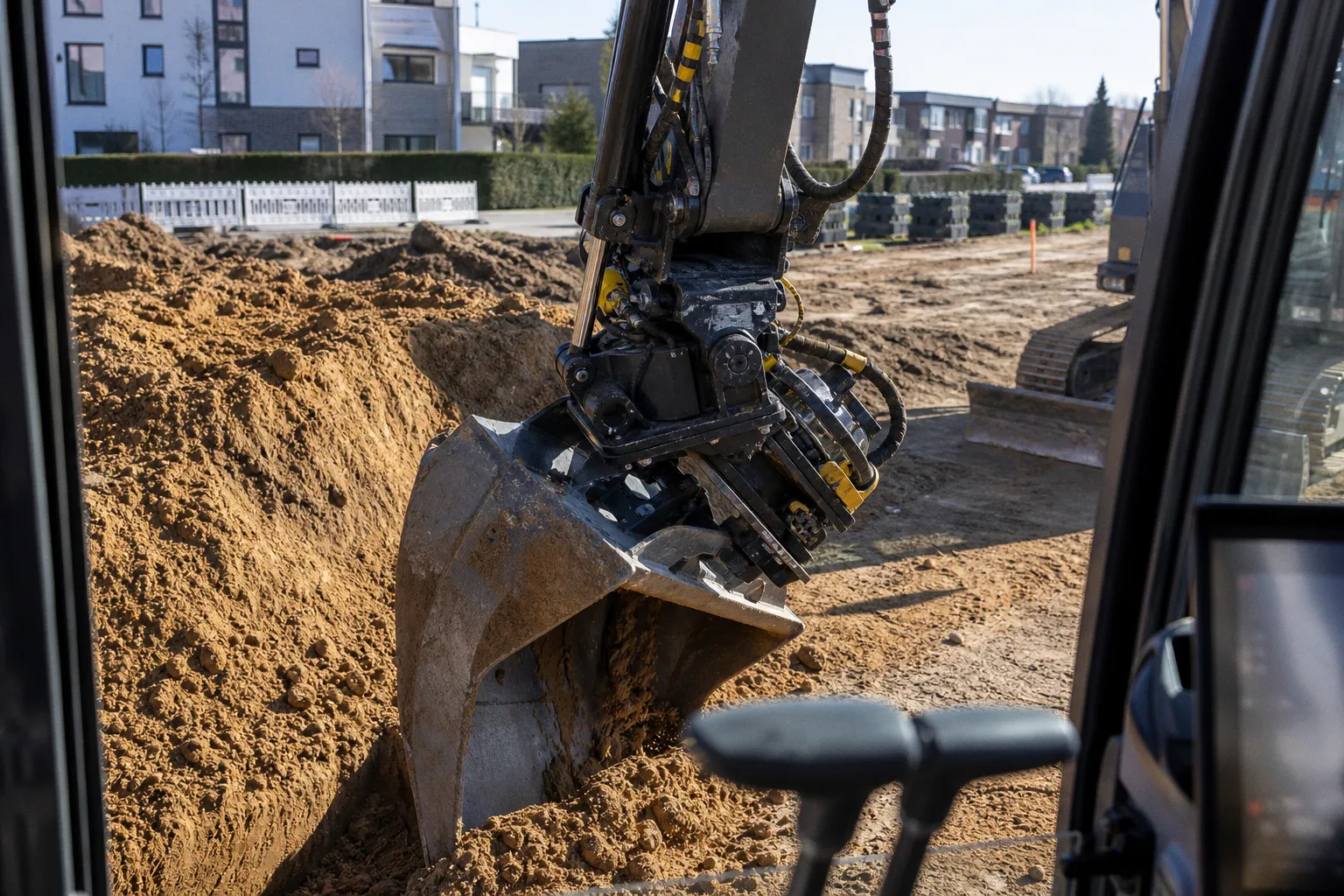

Genau an dieser Schnittstelle zwischen Geometrie und Geotechnik setzt der Tiltrotator an. Er wird zwischen Baggerarm und Anbaugerät montiert und kombiniert eine durchgehende Drehbewegung des Werkzeugs um die Längsachse mit einer seitlichen Schwenkfunktion. Bei den verbreiteten Modellen ist die Drehung unbegrenzt, der Schwenkwinkel beträgt üblicherweise bis ±45°. Damit lässt sich ein Löffel, eine Rüttelplatte oder ein Greifer relativ zur Baggerposition in nahezu jeden gewünschten Arbeitswinkel bringen, ohne dass die Maschine für jeden Arbeitsschritt umgesetzt werden müsste. Der Mehrwert liegt nicht in einer pauschalen Produktivitätssteigerung, sondern in einer reproduzierbaren Winkelgenauigkeit, die normgerechte Profile überhaupt erst wirtschaftlich herstellbar macht.

Mechanik und Bewegungsfreiheit: Wie der Schwenkrotator arbeitet

Ein Tiltrotator ist im Grundsatz ein hydraulischer Dreh- und Schwenkkopf, der die Freiheitsgrade des Baggerarms um zwei Achsen erweitert. Der Bagger selbst liefert bereits das Heben und Senken, das Schwenken des Oberwagens sowie das Aus- und Einziehen des Stiels. Der Tiltrotator ergänzt diese Kinematik um die Rotation um die Längsachse des Anbaugeräts – vergleichbar mit der endlosen Drehung eines Krans – und um die seitliche Neigung, die das Anstellen des Werkzeugs in beide Richtungen erlaubt.

Die unbegrenzte Drehbewegung und der Schwenkwinkel bis ±45° sind keine Komfortmerkmale, sondern die geometrische Voraussetzung für normgerechte Böschungs- und Planumsprofile.

Die mechanische Umsetzung erfolgt über einen hydromotorisch angetriebenen Drehkranz für die Rotation sowie über einen oder zwei Schwenkzylinder für die seitliche Neigung. Bedingt durch diese Konstruktion addiert sich das Eigengewicht des Tiltrotators zur ohnehin schon beachtlichen Last am Stielende. Beispielwerte aus Herstellerdaten: Die engcon-Serie 1 wiegt je nach Variante 78 kg (EC102), 98 kg (EC104) oder 155 kg (EC106), bei Bauhöhen zwischen 282 mm und 410 mm. Für größere Maschinen liegen die Werte höher – ein Steelwrist X18 für Bagger der 12- bis 16-Tonnen-Klasse bringt es auf ein Gewicht ab 360 kg und eine Bauhöhe zwischen 520 mm und 582 mm. Diese zusätzlichen Hebelverhältnisse verändern die Kinematik der Maschine und müssen in jede Traglast- und Hubberechnung einfließen.

Infolgedessen ist der Tiltrotator kein „Anbaugerät wie jedes andere". Er verändert die Massenverteilung am Ausleger, verschiebt den Schwerpunkt des Werkzeugs nach vorn und verlängert die effektive Reichweite. Wird er ohne entsprechende Anpassung der Maschinensteuerung und ohne aktualisierte Traglasttabelle betrieben, sinkt die verfügbare Hubreserve, das Risiko eines Stabilitätsverlusts steigt, und die Herstellerfreigaben des Trägerbaggers werden unter Umständen unwirksam.

Hydraulische Anforderungen und Kompatibilität der Trägermaschinen

Ein Tiltrotator stellt zwei getrennte hydraulische Funktionen bereit: das Drehen und das Schwenken. Beide werden über die Zusatzhydraulik des Baggers versorgt, deren Ölstrom und Druck für die jeweilige Tiltrotator-Baugröße ausgelegt sein muss. Die Herstellerangaben unterscheiden sich deutlich – eine seriöse Einsatzplanung beginnt daher nicht im Werkzeugkatalog, sondern am Hydraulikschema der Trägermaschine.

Ein praktischer Befund aus diesen Daten: Die kleinen Varianten der Serie 1 benötigen lediglich einen Ölstrom von 7 bis 15 l/min zum Schwenken – das liegt im Bereich dessen, was die meisten Kompaktbagger serienmäßig an der Zusatzhydraulik liefern. Für die Drehbewegung steigt der Bedarf jedoch auf 20 bis 30 l/min, und der maximale Zusatzhydraulikdruck ist auf 22 MPa limitiert. Wer einen älteren Bagger ohne ausreichend dimensionierte Zusatzhydraulik nachrüsten will, muss infolgedessen entweder eine zweite Hydraulikpumpe nachrüsten oder die Drehgeschwindigkeit des Tiltrotators bewusst drosseln. Ohne diese Anpassung fällt die Drehzahl unter Last ab, das Werkzeug lässt sich nicht mehr exakt positionieren, und die erhoffte Winkelgenauigkeit geht verloren.

Für den Steelwrist X18 liegt der Ölstrom je nach Konfiguration bei bis zu 94 l/min, der maximale Arbeitsdruck bei 210 bar und der maximale Druck der Zusatzfunktion bei 350 bar. Diese Werte zeigen exemplarisch, dass die Hydraulik mit der Tiltrotator-Baugröße überproportional wächst. Die Auswahl eines Tiltrotators gehört daher in die Hände von Personen, die das Hydraulikdiagramm der Trägermaschine lesen können – andernfalls droht entweder eine Überlastung der Hydraulik oder eine unbefriedigende Arbeitsgeschwindigkeit. Wer im Mietpark einen Bagger ohne dokumentierte Hydraulikdaten anbietet, kann im konkreten Schadensfall die Verantwortung nicht auf den Mieter abwälzen.

Konfigurationen: Direktanschluss versus Sandwich-System

Bei der Montage eines Tiltrotators an einen Baggerarm gibt es zwei grundsätzliche Anordnungen. Beim Direktanschluss ersetzt der Tiltrotator den herkömmlichen Schnellwechsler und bildet die einzige Kuppelstelle zwischen Bagger und Anbaugerät. Das Werkzeug selbst wird über die am Tiltrotator integrierte Aufnahme gewechselt – der Rotator bleibt dabei durchgehend am Arm.

Beim Sandwich-System sitzt zusätzlich ein Schnellwechsler zwischen Baggerarm und Tiltrotator. Dieser untere Schnellwechsler ist die entscheidende Komponente der Anordnung: Er ermöglicht das vollständige Abkoppeln des Tiltrotators vom Bagger. Wird der Rotator für eine bestimmte Teilleistung nicht benötigt – etwa für schwere Aushubarbeiten, bei denen es auf maximale Hubkraft und eine kompakte Geometrie am Stielende ankommt –, lässt er sich mit wenigen Handgriffen ablegen. Anschließend wird ein Arbeitsgerät wie ein Tieflöffel, ein Grabenräumlöffel oder ein Greifer direkt am Schnellwechsler des Baggers aufgenommen und ohne den Rotator gefahren. Für die Profilierung, den Verbau oder andere rotatorpflichtige Arbeiten wird der Tiltrotator ebenso zügig wieder angebaut. Der Werkzeugwechsel am Stiel erfolgt in beiden Fällen über die Aufnahme am Tiltrotator selbst, die bei nahezu allen gängigen Modellen als vollhydraulischer Schnellwechsler ausgeführt ist.

Der untere Schnellwechsler im Sandwich-Aufbau ist in erster Linie eine Demontagehilfe für den Tiltrotator – nicht ein Mittel, um den Rotator dauerhaft am Arm zu halten.

Hieraus ergibt sich ein klarer Zielkonflikt. Die zusätzliche Aufnahme verlängert den Hebelarm und erhöht die Bauhöhe – die geometrischen Vorteile des Direktanschlusses gehen teilweise verloren. Bei einem EC106 mit 410 mm Bauhöhe ist dieser Effekt bei kompakt arbeitenden Maschinen bereits spürbar; bei einem Steelwrist X18 mit 520 bis 582 mm Bauhöhe muss er in der Hubberechnung zwingend berücksichtigt werden. Bedingt durch das zusätzliche Eigengewicht des Schnellwechslers sinkt die ohnehin schon reduzierte Traglast erneut, und die Massenverteilung am Ausleger verschiebt sich weiter nach vorn. Umgekehrt gewinnt die Baustelle eine Flexibilität, die mit einem starren Direktanschluss nicht erreichbar ist: schwere Erdbewegung mit voller Maschinenleistung am Vormittag, präzise Profilierung mit Tiltrotator am Nachmittag – ohne dauerhafte Kompromisse bei Hubreserve oder Geometrie.

Für die meisten Erdbauaufgaben empfiehlt sich das Sandwich-System dann, wenn der Tiltrotator regelmäßig – aber nicht durchgehend – benötigt wird und auf der Baustelle auch schwere Werkzeuge ohne Rotator zum Einsatz kommen. Wer hingegen überwiegend mit dem Rotator arbeitet und nur gelegentlich ein anderes Anbaugerät braucht, kann mit dem Direktanschluss die kompaktere Bauform und die höhere Tragfähigkeit nutzen und auf das zusätzliche Gewicht und die zusätzliche Bauhöhe verzichten. Eine pauschale Empfehlung lässt sich daraus nicht ableiten; die Entscheidung folgt aus der Disposition der Baustelle und der Frage, wie oft der Rotator tatsächlich abgebaut werden muss.

Sicherheitsrelevante Aspekte und Gefährdungsbeurteilung im Hebeeinsatz

Ein Tiltrotator ist in erster Linie ein Erdbaugerät. Wird er gemeinsam mit einer Palettengabel zum Heben von Lasten eingesetzt, verlässt der Betrieb den üblichen Anwendungsbereich und unterliegt erweiterten sicherheitstechnischen Anforderungen. Die Deutsche Gesetzliche Unfallversicherung (DGUV) hat hierzu im Fachbereich-AKTUELL FBBAU-005 (Ausgabe 3/2026) konkrete Vorgaben veröffentlicht.

Vor jeder Verwendung der Palettengabel an einem Bagger mit Tiltrotator ist eine Gefährdungsbeurteilung erforderlich. Diese Beurteilung muss unter anderem eine Traglasttabelle umfassen, die Bagger, Schnellwechsler, Rotator und Palettengabel als Gesamtsystem abbildet – nicht nur die Einzelkomponenten. Die Hebelwirkungen verschieben sich gegenüber dem gewöhnlichen Hebebetrieb, weil der Rotator sowohl Eigengewicht als auch Hebelarm verändert und damit die Lastmomente am Ausleger neu verteilt.

• Maschine für den Hebebetrieb nach DIN EN 474 ausgerüstet (Rohrbruchsicherungen am Löffelzylinder, Lastmomentbegrenzung, Hubendschalter)
• Steuerung mindestens nach Performance Level PLc gemäß EN ISO 13849-1 ausgelegt
• Traglasttabelle als Gesamtsystem aus Bagger, Schnellwechsler, Rotator und Palettengabel erstellt
• Regelmäßige Prüfung der Anschlag- und Lastaufnahmemittel
• Unterweisung der Bedienperson im Hebeeinsatz mit Rotator

Infolgedessen genügt es nicht, eine beliebige Maschine mit einer beliebigen Palettengabel zu kombinieren. Die Palette mit der Last sitzt bei einem Tiltrotator nicht direkt, sondern um die Bauhöhe des Rotators versetzt am Stiel; bei einem Ausleger mit großer Horizontalreichweite verstärkt sich der Hebel, und die zulässige Traglast sinkt schneller, als es die gewohnten Traglasttabellen für die Solomaschine erwarten lassen. Genau diese Wechselwirkung ist der Grund, warum die DGUV auf einer angepassten Traglasttabelle besteht. Die Vorgaben des FBBAU-005 sind ausdrücklich auf den Einsatz mit Palettengabeln zugeschnitten und dürfen nicht ohne Weiteres auf andere Anbaugeräte übertragen werden.

Standardisierung durch Open-S für herstellerübergreifende Flexibilität

Auf vielen Baustellen wechseln Maschinen, Besitzer und Geräte häufig. Wenn ein Tiltrotator nur mit den Schnellwechslern und Anbaugeräten desselben Herstellers zusammenarbeitet, schränkt das die Disposition empfindlich ein. Vor diesem Hintergrund wurde der offene Standard Open-S veröffentlicht – mit dem Ziel, vollautomatische Schnellwechsler, Tiltrotatoren und Anbaugeräte unterschiedlicher Hersteller miteinander zu kombinieren, sofern diese dem Standard entsprechen.

Open-S ist eine technische Verheißung, aber noch keine betriebliche Garantie: Die Kombination bleibt nur dann zulässig, wenn jeder beteiligte Hersteller sie für die konkrete Maschine freigibt.

Hieraus ergibt sich eine wichtige Einschränkung. Der Standard beschreibt die mechanische und hydraulische Schnittstelle, nicht aber die Genehmigung im konkreten Einsatzfall. Eine Kombination aus Bagger, Tiltrotator und Anbaugerät ist auch dann nicht automatisch freigegeben, wenn alle drei Komponenten Open-S-konform sind. Maßgeblich bleiben die Freigaben der jeweiligen Hersteller sowie die Konfiguration der Trägermaschine – insbesondere die Hydraulikdaten und die im Werk hinterlegte Steuerungssoftware. Wird dies nicht beachtet, kann die Kompatibilität mechanisch gegeben sein, betrieblich jedoch unzulässig bleiben.

Für die Praxis bedeutet das: Vor jeder Kombination aus Trägermaschine, Schnellwechsler, Tiltrotator und Anbaugerät steht eine schriftliche Kompatibilitätsprüfung. Wer im Mietpark oder auf der Baustelle improvisiert, läuft Gefahr, dass die Konformitätserklärung der Maschine im Mischbetrieb an Wirksamkeit verliert oder die Versicherung im Schadensfall die Leistung verweigert. Eine disziplinierte Dokumentation der Komponenten und ihrer Freigaben ist infolgedessen kein überflüssiger Aufwand, sondern Bestandteil jeder ordentlichen Einsatzplanung.

Einsatzplanung – und was die Tiltrotator-Technik tatsächlich leistet

Ein Tiltrotator wirkt wie eine einfache Aufrüstung, ist aber technisch ein Eingriff in die Maschinenkinematik und in die Hydraulik. Wer ihn ohne Vorbereitung einsetzt, riskiert nicht nur eine unzufriedenstellende Arbeitsleistung, sondern auch eine Gefährdung der Standsicherheit und einen Verlust der Herstellerfreigaben. Aus geotechnischer Sicht empfiehlt sich daher ein strukturiertes Vorgehen – nicht als Checkliste verstanden, sondern als gedankliche Reihenfolge, die jeder Maschinenverantwortliche vor der ersten Schaufel Bewegung am Werkzeug durchläuft.

• Hydraulikdaten prüfen: Ölstrom und Druck der Zusatzhydraulik mit den Anforderungen des Tiltrotators abgleichen; gegebenenfalls zweite Pumpe nachrüsten oder Drehgeschwindigkeit begrenzen.
• Eigengewicht und Bauhöhe in die Traglasttabelle einarbeiten: Herstellerfreigaben des Trägerbaggers anpassen lassen; ohne aktualisierte Tabelle nicht in Betrieb nehmen.
• Konfiguration festlegen: Direktanschluss oder Sandwich-System, abhängig davon, wie häufig der Rotator tatsächlich ab- und wieder angebaut werden muss und wie regelmäßig schwere Werkzeuge ohne Rotator zum Einsatz kommen.
• Anbaugeräte abstimmen: Nur Werkzeuge verwenden, die für die Aufnahme am Tiltrotator freigegeben sind; insbesondere bei hydraulisch angetriebenen Anbaugeräten die rücklaufseitige Druckführung prüfen.
• Sicherheitsausstattung ergänzen: Rohrbruchsicherungen, Lastmomentbegrenzung und Performance Level der Steuerung gemäß DIN EN 474 und EN ISO 13849-1 sicherstellen.
• Schulung der Bedienperson: Tiltrotator-spezifische Funktionen, Schwenkgrenzen und Notabschaltung unterweisen; insbesondere die veränderten Hebelverhältnisse auf dem Übungsplatz erproben.
• Dokumentation archivieren: Freigaben, Kompatibilitätsbescheinigungen und Prüfprotokolle ablegen, damit im Schadensfall Nachweis und Versicherungsschutz bestehen.

Ein Tiltrotator ist kein Selbstläufer, sondern ein Präzisionswerkzeug. Wer die Einsatzplanung mit der gleichen Sorgfalt betreibt, die er bei der Baugrundvorbereitung, der Proctorverdichtung und der Scherfestigkeitsbeurteilung anwendet, wird mit reproduzierbaren Winkeln, ruhigeren Maschinenbewegungen und einer deutlich reduzierten Nacharbeit belohnt. Wer hingegen darauf vertraut, dass die Technik „schon funktionieren wird", riskiert genau jene Mängel, die im Erdbau am teuersten zu sanieren sind: schiefe Ebenen, ungenaue Sohlen und Profile, die in der Verdichtungsprüfung durchfallen.

Aus der Sicht der Bodenmechanik ist der Tiltrotator eine logische Antwort auf eine geometrische Anforderung. Böschungswinkel, Grabensohlen und Planumshöhen sind keine Schätzwerte, sondern Ergebnis normativer Vorgaben, deren Einhaltung über Standsicherheit, Gebrauchstauglichkeit und Dauerhaftigkeit eines Bauwerks entscheidet. Die Technik liefert die Freiheitsgrade, um diese Vorgaben tatsächlich zu erreichen – sie verlangt im Gegenzug eine disziplinierte Anpassung von Hydraulik, Traglasttabelle und Sicherheitsausstattung. Wer diese Disziplin aufbringt, gewinnt ein Werkzeug, das die Schnittstelle zwischen Maschinentechnik und Baugrund spürbar verbessert. Wer sie schuldig bleibt, tauscht eine bekannte Baggerschaufel gegen eine veränderte, deren neue Eigenschaften niemand nachvollzogen hat.
